Вентиляция — это не просто вентилятор в стене. Это сложный набор устройств, правильно подобранных и слаженно работающих в одной системе. От качества оборудования напрямую зависит комфорт в помещении, энергозатраты и сроки эксплуатации всей системы. В этой статье я разложу по полочкам, какие именно элементы входят в вентиляционные комплексы, как их выбирать и за чем следить в процессе эксплуатации.
Я постараюсь объяснить так, чтобы было понятно и непрофессионалу, и человеку с базовыми знаниями в строительстве или инженерии. Приведу примеры, перечислю типичные ошибки и дам практичные рекомендации. Если вы выбираете оборудование для дома, офиса или производственного цеха — материал поможет избежать дорогих промахов. На сайте https://realvent.ru/catalog/ventilyaciya/ вы подробнее узнаете о вентиляционном оборудовании.
Основные компоненты вентиляционной системы
Любая система вентиляции состоит из набора функциональных блоков. Каждый из них решает свою задачу: перемещает воздух, очищает его, подогревает или охлаждает, уменьшает шум. Понимание ролей этих компонентов упрощает выбор и дальнейшую эксплуатацию.
Ниже перечислены ключевые элементы и кратко описано, зачем они нужны. После этого я подробнее остановлюсь на каждом из них, их разновидностях и особенностях выбора.
Вентиляторы
Вентиляторы — сердце системы. Они создают давление и поток воздуха. Разные задачи требуют разных конструкций: для перемещения большого объема при низком сопротивлении подходят осевые модели, для систем с развилки и фильтрацией — центробежные.
Важно учитывать не только тип, но и параметры: производительность в м3/ч, статическое давление, уровень шума и энергоэффективность. Часто экономят на вентиляторе, а позже платят в виде увеличенных счетов за электричество и частых ремонтов.
Воздухообрабатывающие установки (ВОУ)
ВОУ объединяют в одном блоке фильтрацию, нагревание или охлаждение, автоматику и иногда рекуперацию тепла. Для крупных помещений или многозональных систем это удобное решение: монтаж проще, управление централизовано.
При выборе обратите внимание на возможность модернизации, доступ к фильтрам и теплообменникам для обслуживания и на согласование с местом установки по габаритам и шуму.
Фильтры
Фильтры отвечают за качество поступающего воздуха. В системах разного назначения используются разные классы: грубая очистка, тонкая очистка, фильтры HEPA для особо требовательных объектов. Неправильный выбор приводит к повышенному сопротивлению и снижению пропускной способности системы.
Срок службы фильтра зависит от условий эксплуатации. Плановое обслуживание и замена фильтров — одна из самых дешевых, но эффективных мер по поддержанию системы в порядке.
Рекуператоры и теплообменники
Рекуперация позволяет возвращать часть тепловой энергии из вытяжного воздуха в приточный. Это сокращает расходы на отопление зимой и может снижать нагрузку на систему кондиционирования летом при правильной конфигурации.
Существуют пластинчатые и роторные рекуператоры, каждый тип имеет свои плюсы и минусы. Важно учитывать влажность воздуха и требования по герметичности, чтобы рекуперация не превратилась в источник проблем.

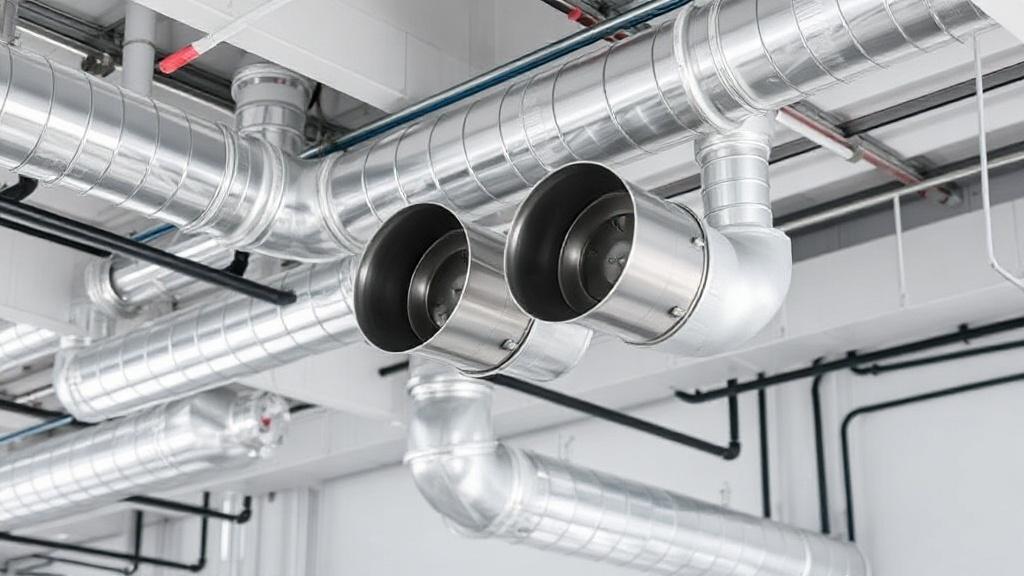

Воздуховоды, решетки, диффузоры
Воздуховоды передают воздух от оборудования к помещениям. Их форма, материал и монтаж влияют на сопротивление, уровни шума и потерю тепла. Прямоугольные и круглые каналы имеют разные характеристики и удобство установки.
Решетки и диффузоры — это контакт системы с помещением. Правильная установка обеспечивает равномерное распределение воздуха и минимальные сквозняки. Они также влияют на акустику и внешний вид интерьера.
Как выбирать оборудование: практический подход
Выбор должен быть обоснован расчетами, а не только брендом или ценой. Нужны данные: объемы помещения, количество людей, тепловые и технологические нагрузки, требуемое качество воздуха. На их основе определяют производительность и характер оборудования.
Если хотите получить работоспособную систему без переделок, следуйте простому алгоритму: оцените требования — подсчитайте нагрузки — подберите типы оборудования — проработайте трассу воздуховодов — согласуйте шум и энергоэффективность.
Критерии выбора вентиляторов
- Производительность в м3/ч и запас по мощности.
- Статическое давление, достаточное для преодоления сопротивления системы.
- КПД и класс энергоэффективности.
- Уровень шума на рабочей точке.
- Габариты и возможность монтажа в заданном месте.
- Наличие опций: VFD (регулятор скорости), виброопоры, кожухи с шумоизоляцией.
Коротко: выбирайте вентилятор с минимально возможной энергопотребностью при выполнении требований по расходу и давлению, но с запасом на эксплуатационные изменения.
Таблица: сравнение типов вентиляторов
| Параметр | Осевая | Центробежная | Диагональная |
|---|---|---|---|
| Лучше для | Больших объемов при низком давлении | Систем с фильтрами и воздуховодами | Компромисс между объемом и давлением |
| Шум | Средний | Ниже на рабочих точках с правильным подбором | Низкий-средний |
| Энергоэффективность | Хорошая | Очень хорошая при высоком давлении | Хорошая |
| Стоимость | Низкая | Средняя-высокая | Средняя |
Энергосбережение и рекуперация: окупаемость и практическая польза
Внедрение рекуперации и энергоэффективных компонентов часто окупается быстрее, чем ожидают. Особенно это заметно в холодных регионах, где отопление занимает значительную часть затрат. Правильно подобранный рекуператор снижает нагрузку на отопление и уменьшает расход топлива или электричества.
Но экономия не приходит сама по себе. Нужны грамотные расчеты, учёт влажности и режимов работы. Неправильно спроектированная рекуперация может привести к конденсату, размножению микроорганизмов и дополнительным затратам на обслуживание.
Советы по повышению энергоэффективности
- Используйте вентиляторы с регулируемой частотой для подстраивания под реальные нагрузки.
- Минимизируйте длину и количество поворотов воздуховодов, чтобы снизить сопротивление.
- Устанавливайте качественную теплоизоляцию на каналы.
- Применяйте фильтры с оптимальным уровнем очистки, не чрезмерно тонкие без нужды.
- Планируйте регулярную очистку теплообменников и замену фильтров.
Монтаж, обслуживание и типичные ошибки
Даже отличное оборудование может работать плохо при неправильном монтаже. Частые ошибки — неправильно подобранные габариты каналов, плохая герметизация стыков, отсутствие виброизоляции, неучтённые шумовые требования. На стадии монтажа дешевле потратить часы на корректировку, чем потом менять элементы системы.
Техническое обслуживание — не роскошь, а обязанность. Своевременная замена фильтров, проверка подшипников вентиляторов, очистка рекуператоров, проверка уровней и целостности автоматики — всё это продлевает жизнь системы и сохраняет её эффективность.
Контрольный список обслуживания
- Ежемесячно: визуальная проверка фильтров, чистка внешних решёток.
- Раз в 3–6 месяцев: замена или очистка фильтров в зависимости от нагрузки.
- Раз в год: проверка электродвигателей, подшипников, состояние ремней и натяжения.
- Раз в год: очистка теплообменников и рекуператоров, проверка тракта на герметичность.
- При первых признаках: диагностика шумов, вибрации, падения производительности.
Автоматика, датчики и управление
Современные системы вентиляции становятся умнее. Датчики CO2, датчики влажности, датчики присутствия и температуры позволяют адаптировать работу под реальные условия. Это сокращает энергозатраты и повышает комфорт.
Однако автоматизация должна быть простой и понятной. Слишком сложные сценарии без грамотной настройки приводят к неоптимальной работе. Лучше начинать с базовых функций: поддержание заданной концентрации CO2, управление по температуре и режимам работы по времени.
Типичные элементы автоматики
- Плотностные датчики CO2 для регулировки притока в общественных зонах.
- Датчики влажности для контроля уровня и включения осушения или увлажнения.
- Регуляторы скорости (VFD) для экономии энергии при переменных нагрузках.
- Панели управления с возможностью интеграции в BMS (систему управления зданием).
Чек-лист перед покупкой и установкой
Перед тем как совершить покупку, пройдитесь по короткому чек-листу. Он поможет избежать самых распространенных ошибок и обеспечить, чтобы выбранное оборудование соответствовало реальным задачам.
- Есть ли расчёт воздухообмена и проект воздуховодов?
- Соответствуют ли параметры вентиляторов требуемому расходу и давлению?
- Проверена ли акустическая страница: допустим ли шум в зонах установки?
- Учитывается ли возможность обслуживания и замены расходников?
- Совместимо ли оборудование с существующей системой автоматики?
Если хотя бы один пункт вызывает сомнения, остановитесь и уточните данные у проектировщика или производителя. Экономия на проектировании часто оборачивается большими затратами при эксплуатации.
Заключение
Вентиляционное оборудование — это про детали. Правильный подбор, грамотный монтаж и регулярное обслуживание обеспечивают комфорт и низкие эксплуатационные затраты. При проектировании думайте о будущем: оставляйте доступ для обслуживания, учитывайте возможность модернизации и автоматизации.
Если вам предстоит выбирать оборудование для конкретного проекта, соберите базовые данные по помещению и нагрузкам, проконсультируйтесь с проектировщиком и сравните несколько предложений по ключевым параметрам — эффективности, шуму и стоимости владения. Такой подход позволит получить систему, которая работает тихо, экономично и долго.
