Уличная IP-камера Imilab EC3: высокая чувствительность и поддержка экосистемы Mi Home

Компания Imilab, занимающаяся разработкой и производством систем безопасности и гаджетов для Умного дома, была основана ведущими инженерами и менеджерами Microsoft, IBM, Samsung и Acer. Наверное, это должно говорить о многом. Ну что же, давайте оценим одну из новинок этого бренда.

Конструкция, технические характеристики

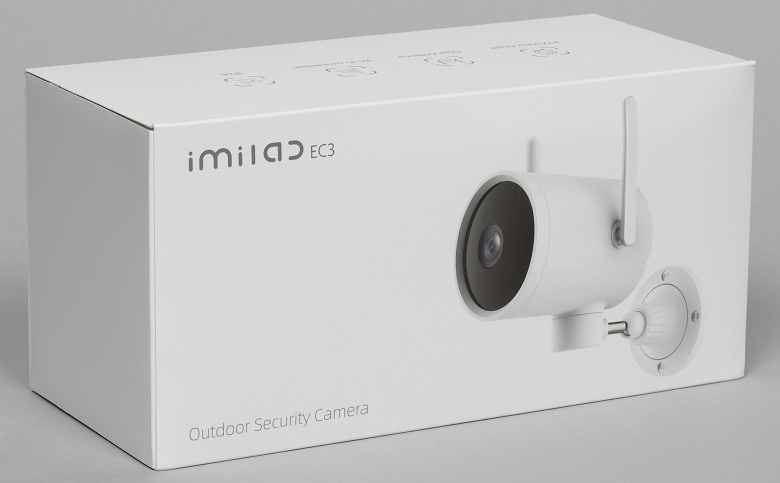

Камера упакована в снежно-белую коробку, минимум информации о товаре представлен на небольшой наклейке. Несмотря на официальные поставки в Россию, русский язык на упаковке отсутствует. Зато имеется в кратком мультиязычном руководстве пользователя.

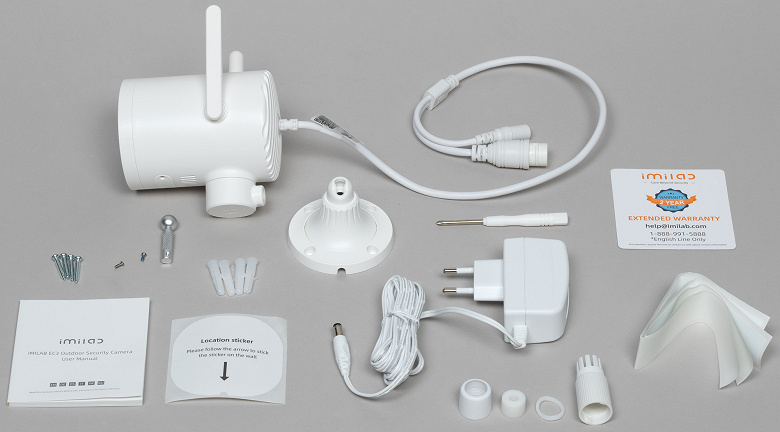

В состав комплекта входит камера и следующие аксессуары:

  • адаптер питания с длинным трехметровым кабелем
  • детали крепежной системы
  • набор дюбелей и саморезов с шаблоном для просверливания крепежных отверстий
  • герметизирующая муфта для LAN-кабеля
  • мини-отвертка для отвинчивания болтиков, которыми крепится крышка слота карты памяти и стержень кронштейна
  • краткая мультиязычная инструкция
  • четыре отрезка клейкой гидроизоляционной ленты для обмотки соединений

Формфактор «пуля» используется в видеонаблюдении повсеместно, это один из главных стандартов для стационарных наружных камер.

blank

Корпус камеры изготовлен из белого пластика с шероховатой поверхностью. Крепежная система — тоже пластиковая, а жаль. Хотя бы основание можно было сделать металлическим.

Инфракрасная подсветка состоит из 10 светодиодов, которые кольцом охватывают объектив. Между блоками светодиодов расположены датчик освещенности и встроенный микрофон.

blank

blank

Камера снабжена парой поворотных Wi-Fi-антенн, расположенных по бокам. На следующих фото представлен один из способов крепления камеры, основанием к вертикальной стене. Как видим, объектив в этом случае направлен горизонтально. Однако в видеонаблюдении такое случается крайне редко. Обычно камеры располагают выше, над зоной слежения, но никак не на уровне глаз. Но мы еще поговорим об этом.

blank

blank

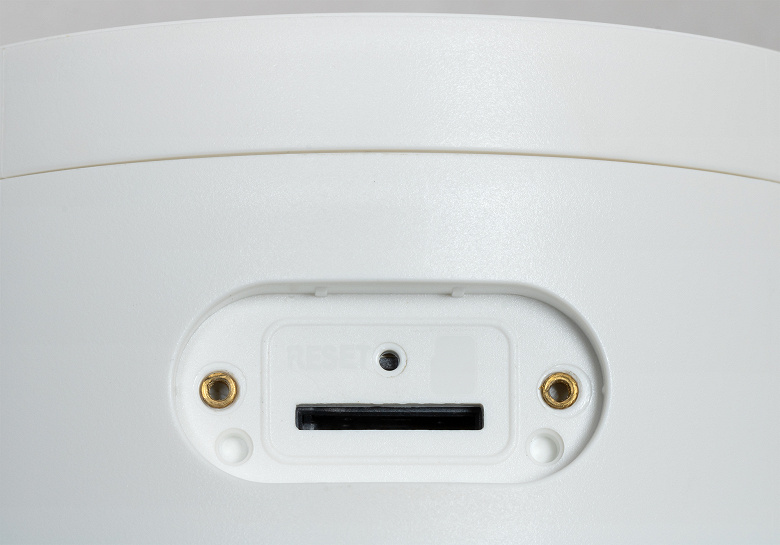

В нижней части корпуса находится слот для карты памяти формата microSD/SDHC/SDXC, прикрытый небольшой крышкой, которая фиксируется двумя микроскопическими болтиками (кстати, болтики никак не удерживаются в отверстиях крышечки, их очень легко потерять).

blank

Рядом можно видеть решетку встроенного динамика, а еще дальше к торцу — главный орган камеры, крепежная поворотная платформа. Когда мы говорим «поворотная», то имеем в виду, что она поворачивающаяся, а не просто поворотная. Да, внутри скрыт микропривод, благодаря которому камера умеет поворачиваться в одной плоскости влево и вправо в диапазоне 180° (в руководствах и описаниях на разных сайтах почему-то заявлена цифра 270°).

blank

blank

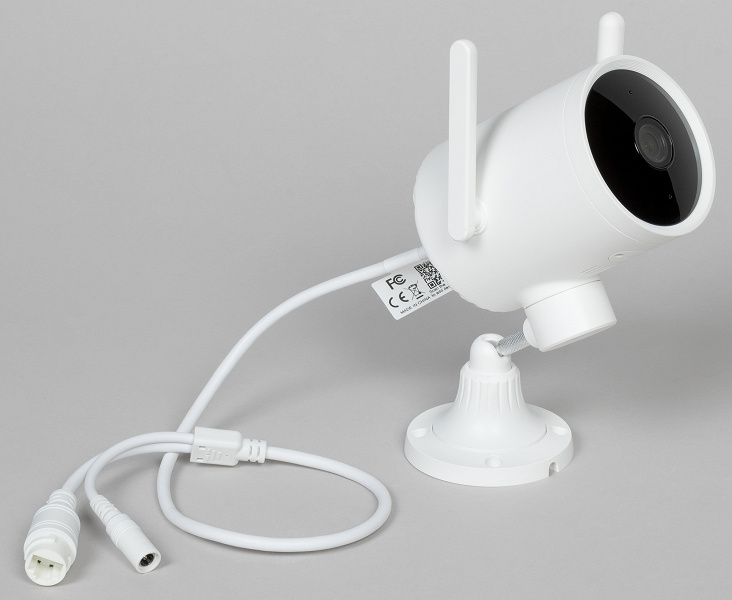

К основанию камера крепится с помощью хитровыдуманного решения, состоящего из четырех деталей: неподвижного основания, которое привинчивается к стене или потолку, резьбовой запорной втулки и металлического стержня с шариком на конце. Не совсем удачная конструкция, нужно заметить. Недостаток ее заключается в том, что рано или поздно пластиковая втулка перестанет удерживать гладкий шарик в зафиксированном положении. А это непременно произойдет из-за старения пластмассы, которое кратно усиливается температурными перепадами, ведь камера — уличная. Более того, максимальный угол наклона стержня в своем гнезде — вовсе не 90°, как может показаться со стороны, а всего лишь 48°. Следовательно, если основание прикреплено к потолку, то камеру невозможно направить не только горизонтально, но даже придать небольшой угол наклона.

blank

blank

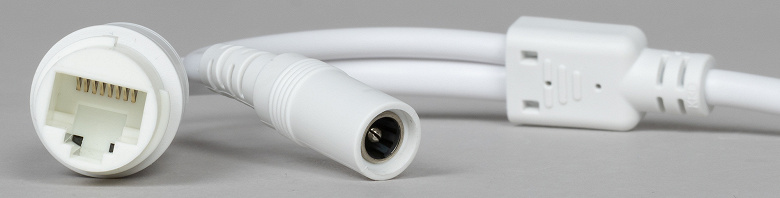

Интерфейсы камеры — LAN и разъем питания — выведены из корпуса на целых 30 сантиметров, очень хорошо!

blank

Основные технические характеристики камеры представлены в следующей таблице:

Камера
Производитель Imilab
Модель Imilab EC3
Объектив F1,6
Углы обзора 110° по диагонали
Сенсор N/A
Видео/аудио
Видеостандарты H.265: до 3 Мп (2304×1296)
Частота кадров переменная, до 20 к/с
Битрейт видео до 1000 кбит/с
Стандарт аудио AAC моно 16 Кбит/с
Сеть
LAN Ethernet RJ-45 (10/100/1000 Base-T)
Wi-Fi 802.11b/g/n, 2.4 ГГц
Поддержка стандартов и протоколов только фирменный протокол для работы в облаке Mi Home
Эксплуатационные требования
Программные
  • IOS 9.0 и выше
  • Android 4.4 и выше
Эксплуатационные характеристики
Локальное хранилище карта памяти microSD/SDHC/SDXC
PTZ
  • поворот: электропривод, 180°
  • наклон: вручную, 48°
Питание DC 12 В
Габариты (Ш×В), масса 117×116 мм, 495 г
Допустимые рабочие температуры от −20 до +60 °C
Класс защиты защита от влаги и пыли IP66
Функции
  • облачный сервис
  • встроенный микрофон
  • встроенный динамик
  • инфракрасная подсветка
Цены и предложения
Официальная стоимость 5590 рублей
Розничные предложения

Подключение, настройки

Тестирование камеры проводилось в городской черте, где камера устанавливалась на торце бетонной плиты у окна квартиры в многоквартирном доме, а также в типично деревенском домовладении, будучи установленной под козырьком балкона. Хотя можно было бы и не под козырьком, ведь камере не страшны осадки.

Здесь-то мы и столкнулись с трудностями, которые вызваны конструкцией как самой камеры, так и ее крепежной системы. Судите сами: любая камера наблюдения обозревает контролируемую территорию, как правило, снизу-вверх, под углом. Хорошо, с нашей камерой это нетрудно сделать, достаточно наклонить стержень на требуемый угол и зафиксировать его резьбовым запором. Но ведь при этом наклоняется не только камера, но и механизированная поворотная платформа. Ведь она составляет одно целое с корпусом камеры.

blank

Что же будет, если мы теперь задействуем поворотный механизм? А вот что: при повороте объектив будет совершать не движение не только по горизонтали, но и по вертикали! Камера, совершая поворот, будет кивать.

Приведем наглядную анимацию. Слева — наша камера (Камера 1) с наклоненной поворотной площадкой. Справа — «правильная» камера (Камера 2), у которой поворотная площадка выровнена по горизонтали, как это сделано во всех PTZ-камерах. Обе камеры прикреплены к стене и наблюдают за мультяшной улицей. Ниже приводятся панорамы, которые получает каждая камера.

blank

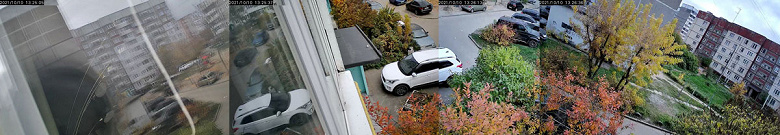

А вот как это выглядит в реальности:

blank

Точно так, как и в анимации: левая часть панорамы показывает небо, в середине видим землю, а справа — опять небо. Этакая изогнутая панорама. Хорошо это или плохо — решать, конечно, потребителю. Не будем критиковать подобную конструкцию, скажем о ней так: нестандартная. Да, пожалуй, это самое точное определение. И не обидное.

Размещая камеру на окне в городской квартире, мы убедились в том, что прикручивать основание к горизонтальной поверхности (потолку) — бессмысленная затея, поскольку камера в таком случае смотрит вниз под слишком большим углом, а нам нужно ближе к горизонтали, не больше 15°. Но такой угол можно получить, лишь прикрепив основание не к горизонтальной, а вертикальной поверхности. В идеале, это должна быть внешняя стена дома, но у нас нет возможности ее использовать, автор еще не освоил стенолазание, а дырявить пластиковую раму окна — так себе затея. Доступны только бетонные торцы оконного проема. В итоге получилась откровенная ерунда: левую половину панорамы занимает окно, правая часть панорамы показывает небо. И лишь центр панорамы дает более-менее полезную картинку.

blank

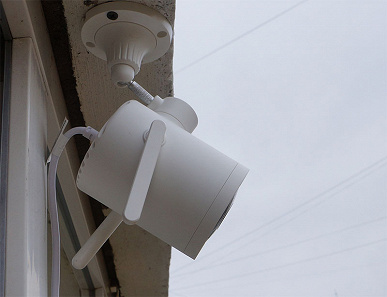

Не годитсяblank

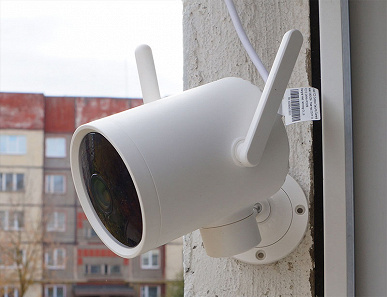

Более-менее

blank

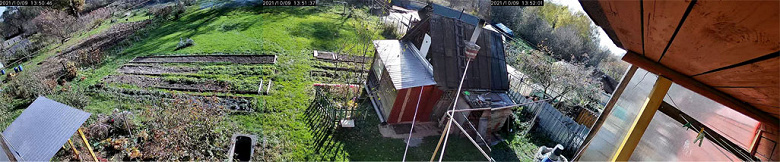

Таким образом, главная фишка камеры — поворотный механизм — во втором месте установки остался совершенно невостребованным. Какой тут смысл задействовать поворот? Чтобы посмотреть в окно с улицы? Или насладиться закатом? Первое — глупо, а второе — нереально, ибо там не запад, а юг.

Повторяем, все сказанное о креплении и поворотном механизме — не критика, отвергающая конструкцию, а описание ее особенностей. Наверняка у кого-то имеются другие условия и возможности, кому-то требуется большой угол наклона камеры и его полностью устроит такой дизайн.

Кстати. Насчет провода, который выходит из камеры. Интересно, производитель в курсе, что при низких температурах провода с пластиковой изоляцией имеют обыкновение дубеть? Например, случись на улице большой минус — скажем, −15 °C — и провод превратится в трудносгибаемый гвоздь. Который будет препятствовать работе поворотного механизма. Это обстоятельство следует учесть при установке камеры, оставив побольше свободного кабеля.

Но приступим к подключению. Вам нравятся квесты и головоломки? Любите решать задачки, не зная способов их решения? Тогда мы идем к вам. С этой вот камерой.

Главное отличие облачных камер, работающих только по своему протоколу и только с фирменным проприетарным (закрытым) софтом — это необходимость так называемой первичной активации камеры. Задумка состоит в следующем: камера должна принадлежать какому-то одному пользователю, владельцу учетной записи, созданной в фирменном облачном сервисе (в нашем случае это Mi Home). Если камера уже была кем-то активирована, то использовать аппарат с другой учетной записью не получится, камеру необходимо «отвязать» от прежней учетки.

Неактивированная облачная камера, не поддерживающая распространенные протоколы и ONVIF — это кусок пластика, не более. Даже подключив ее физически к локальной сети, вы не сможете зайти на веб-сервер камеры, он заблокирован. Хотя камера прекрасно отображается в вашей локальной сети и вам известен ее IP-адрес, выданный роутером. Мы подключали камеру аж к трем разным роутерам.

blank

blank

blank

Но увы, достучаться до аппарата, до его настроек и видеопотока можно лишь одним способом: через фирменный софт. Который, согласно современным трендам, существует только в мобильной ипостаси. То есть, работать с камерой можно только на смартфоне или планшете, без вариантов.

Как же активировать нашу камеру, привязать ее к аккаунту Mi Home? Во-первых, не вздумайте использовать мобильное приложение, имеющее то же название, что и камера (хотя логика подсказывает, что именно так и нужно делать). В программе Imilab попросту отсутствует нужная модель, а автоматический поиск устройств ни к чему не приводит.

blank

blank

blank

Читать инструкцию к камере, которую по недоразумению называют руководством пользователя — пустое дело. Нынешние инструкции не содержат никакой полезной информации. Вся информация теперь передается устно или через форумы. Не будем утомлять долгорассказами о поиске способов настройки камеры, которые заняли несколько часов. Перейдем сразу к решению.

Во-первых, требуется установить на смартфон приложение Mi Home (версия для Android, версия для iOS). Важно: при установке приложения в пункте выбора вашего региона следует выбрать Китай или любую страну Европы, только не Россию. Во-вторых, при добавлении устройства нужно вбить в поисковой строке название Imilab и выбрать из появившегося списка следующий тип камеры: Imilab Security Camera N Series. После этого требуется перезагрузить камеру, зажав скрепкой кнопку сброса, которая находится в углублении рядом со слотом карты памяти. Камера перезагрузится, а ее светодиод замигает желтым цветом — значит, можно нажимать кнопку Далее. После короткого сканирования смартфон сообщит о необходимости подключиться к другой Wi-Fi-точке, которая создана камерой. Не каждый смартфон может переключаться автоматически, в таких случаях следует перейти в настройки смартфона и вручную подключиться к сети с именем, начинающимся со слов chuangmi-camera. Защиты у этой сети не имеется, пароль вводить не нужно.

Далее все должно пройти как по маслу. Ну, почти. Дело в том, что камера в процессе подключения станет произносить цифры, причем делая это на английском языке. Читает цифры камера довольно бодро, поэтому ушки нужно держать на макушке. Услышанные цифры нужно быстренько, пока не забыл, впечатать в поля, появившиеся на экране смартфона. Если угадали — квест пройден и активация состоялась.

Нужно предупредить: если вы поменяете пароль к вашей Wi-Fi-сети или решите перенести/переподключить камеру к другому роутеру с другим именем и паролем точки доступа, то все описанное выше придется проделывать заново. Обидно, что в современных облачных камерах отсутствует банальная настройка, которая позволяла бы удаленно задать новую сеть, к которой камера переподключится после перезагрузки. Это умеет делать даже копеечная нонейм-камера с Алиэкспресса, в которой есть специальный модуль поиска сетей.

blank

Во время тестирования мы перемещали камеру в разные локации и подключали к разным роутерам, а поскольку каждый раз проводить активацию было лень, то использовался избитый давно известный лайфхак: в новом роутере, к которому подключалась камера, вводились те же параметры сети, те же имя и пароль. Камеры и другие устройства не замечают подмены и спокойно подключаются к другому роутеру.

Кстати, а ведь это — серьезнейшая дыра в безопасности. Речь не только о рассматриваемой камере. Речь обо всех без исключения гаджетах, использующих Wi-Fi-сети: датчики, камеры, пылесосы, холодильники, переключатели, замки, запорные устройства и другие вещи умного дома, кроме компьютеров и некоторых моделей смартфонов. Ведь получается, что достаточно знать имя сети и пароль к ней, чтобы перехватить весь трафик: включаем поблизости мощный роутер с клонированной Wi-Fi-точкой, передергиваем электропитание в жилище жертвы — вуаля, все гаджеты тут же подключатся к подставному роутеру, ведь родной роутер еще только загружается после потери питания, в то время как подставной вовсю работает. Но мы этого не говорили.

Перейдем к настройкам камеры. Активированная камера находится в экосистеме MiHome, следовательно, любое к ней обращение производится из одноименного приложения. При желании видеоокно с камеры можно вывести на главную страницу Mi Home, чтобы вести наблюдение, не заходя на страничку самой камеры. Но при этом не будет возможности управлять камерой: поворачивать ее, выбирать уровень качества трансляции и т.д. Для доступа к многочисленным инструментам придется тапнуть по значку камеры (не по видеоокну).

Видеоокно трансляции можно развернуть на полный экран, при этом остается возможность управлять положением объектива.

blank

Настройки аппарата не назовешь обширными. Здесь собрано лишь несколько критически важных (по мнению разработчиков) параметров: поворот/отражение картинки, просмотр информации о карте памяти, включение/отключение инфракрасной подсветки, а также настройки с названием «Домашнее наблюдение».

blank

blank

blank

blank

Скорее всего, это некорректный перевод. Под «домашним наблюдением» скрываются параметры, относящиеся к «умной» детекции движения. Здесь можно задать до шести зон, детекция движения в которых будет проводиться более тщательно, с использованием встроенной аналитики. Как заявляется, камера не будет реагировать на животных, яркие блики, движение деревьев и линий электропередач, летящие птицы… Зато будет распознавать человека, попутно транслируя из динамика звук сирены.

blank

blank

Многие заграничные пользователи жалуются на неработающую аналитику в европейских странах, но во время тестирования мы убедились, что эта функция полностью работоспособна: если в заданную зону входит человек, камера включает сирену и отправляет уведомление на смартфон. Однако для того, чтобы просмотреть событие, требуется заплатить за услугу хранения архива в облаке. Гляди-ка, и недорого. Сарказм.

blank

blank

К счастью, платить деньги за просмотр видеоархива, который записывается на карту памяти, не требуется. Просмотр возможен как с помощью масштабируемой таймлинии, так и посредством файлового браузера, где архивные тревожные ролики представлены миниатюрами.

blank

blank

blank

Насладиться звуком сирены, исходящим из динамика камеры, можно вручную. Ну, а поскольку эта опция относится к аудиофункциям камеры, мы соединили демонстрацию двусторонней аудиосвязи с включением сирены в одном коротком видеоролике:

Вот тут придраться решительно не к чему: микрофон камеры великолепно захватывает окружающий звук и передает его удаленному зрителю. Задержка при передаче речи от смартфона к камере и обратно не превышает секунды, что позволяет вести настоящий диалог с тем, кто находится рядом с камерой или в поле ее зрения.

Видео

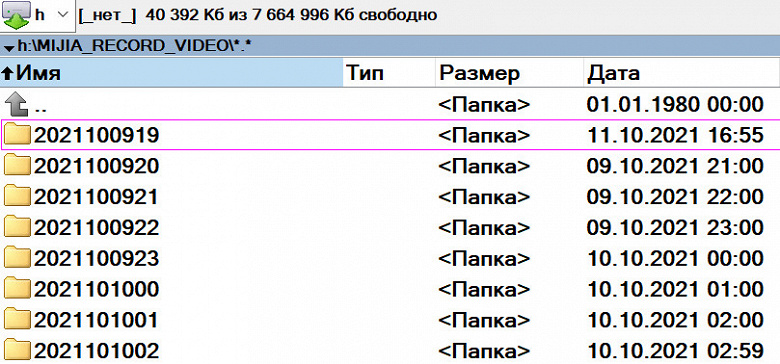

Во время записи на карту памяти камера складывает видео в отдельные папки, каждому часу в сутках предназначена отдельная папочка. Все эти данные, в свою очередь, находятся внутри корневой папки MIJIA_RECORD_VIDEO. К каждому видеофайлу прилагается стоп-кадр в формате JPEG.

blank

Максимальный размер кадра, с которым камера может транслировать видео, составляет 2304×1296 пикселей с максимальной частотой 20 кадров в секунду. Максимальный битрейт для видео едва дотягивает до 1000 Кбит/сек. В большинстве случаев такого битрейта хватает, ведь видео имеет переменную частоту кадров, а используемый кодек достаточно экономичен. Однако при наличии движения в кадре нехватка битрейта может сказаться, и сильно.

Разрешающая способность камеры в режиме съемки с максимальным размером кадра достигает 850 ТВ-линий по горизонтальной стороне. Подобная детализация характерна для Full HD-камер и фотоаппаратов среднего ценового диапазона. Двумя словами: ничего особенного.

blank

Такая разрешающая способность при имеющемся фокусном расстоянии объектива позволяет иногда разобрать автомобильные номера, которые находятся в 10–15 метрах от камеры. Правда, точному распознаванию мешает общая неаккуратность кодека, который калечит мелкие детали вследствие нехватки битрейта. А вот ночью, с работающей инфракрасной подсветкой, ни о каких номерах и думать нельзя: очень сказывается длинная выдержка, неизбежно дающая смаз.

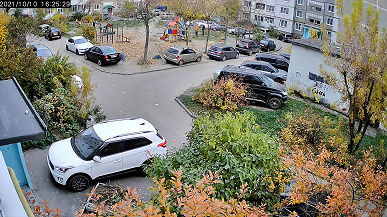

В качестве дополнительных умений камеры стоит продемонстрировать работу функции WDR, которая выравнивает яркость пересвеченных и недосвеченных участков. Правда, работа этой функции на практике оказывается почти незаметной. Разве что если старательно приглядеться…

blank

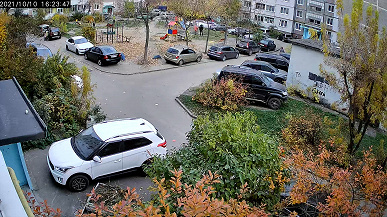

WDR выключенblank

WDR включен

Вердикт: детализацию, которую дает камера, не назовешь из ряда вон выходящей. Скромненько, и, возможно, со вкусом.

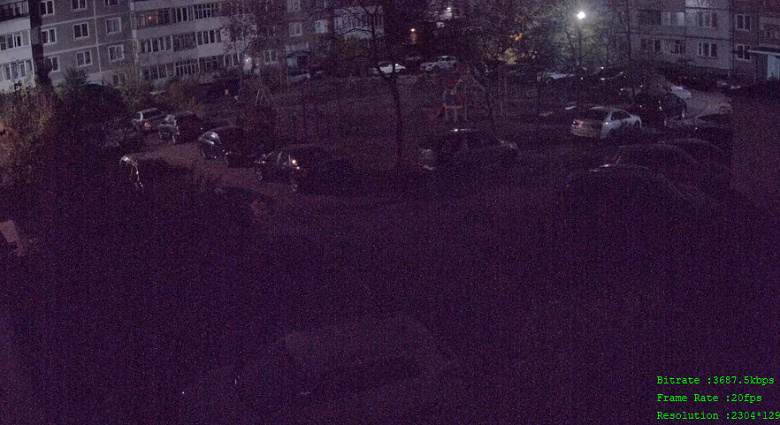

Ну, а что насчет чувствительности? О-о-о, тут камера кладет на лопатки большинство аппаратов аналогичного назначения. Переключение на инфракрасную подсветку мы возложили на автоматику камеры, и тут оказалось, что, находясь в городской черте, камера упорно не желала переключаться в ночной черно-белый режим. Несмотря на почти полную темноту во дворе, который освещается в основном окнами домов да парочкой слепых фонарей над дальними подъездами. Переключение в ч/б режим произошло лишь в 3 часа ночи, а к цветному режиму камера вернулась в 6 утра. И это осенью, когда уже в 8 вечера темнота — глаз выколи! Находясь в деревне, где освещение почти отсутствует, камера работала в ночном режиме гораздо дольше. Отметим мощную ИК-подсветку камеры, которая бьет на расстояние не меньшее, чем заявленные производителем 30 метров. И даже больше.

Скептикам для понимания процесса, так сказать. Вот стоп-кадр из ночной съемки другой камерой, которая два-три года назад была установлена на этом же окне городской квартиры. К сожалению, та камера не имеет столь чувствительного сенсора, как в рассматриваемом аппарате, хотя модель совсем не барахло, а вполне солидная и дорогая.

blank

Эксплуатация

Производитель указывает довольно широкий температурный диапазон, в котором камера может работать: от −20 °C до +60 °C. И вот что мы имеем сказать: верим. Да, верим. Поскольку уже неоднократно имели дело с PTZ-камерами. В том числе и с такими, которые вообще не предназначены для работы вне помещений. Тем не менее, они прекрасно справляются с невзгодами, находясь на улице, пусть и защищены от дождя. Дело в том, что в PTZ-камерах, как правило, не используется прямой привод мотор-шестерня. Поворотная или наклонная платформа обычно получает движение с двигателя через демпфирующую силиконовую прокладку. Случись сильный мороз, камера может перестать отзываться на команды PTZ, поскольку прокладка затвердевает. Но такое происходит при температурах −25 °C и ниже, а подобные морозы все-таки редкость.

В отличие от механики, электронике страшен вовсе не холод. Наоборот, для нее опасна жара. А если нагрев усиливается еще и работой электронных компонентов… Но не с нашей камерой. Аппарат почти не нагревается во время работы. Приведенные ниже снимки сделаны тепловизором после нескольких часов работы камеры в помещении с температурой 22 °C. Видно, что основной нагрев происходит в области, близкой к объективу, где, по всей видимости, на плате-блинчике собрана вся электроника. 35 °C — такая температура абсолютно безопасна для гаджетов.

blank

blank

Здесь мы обычно приводим информацию об использовании камеры совместно с другими приложениями или в составе аппаратно-программных комплексов наблюдения. Однако на сей раз писать не о чем: рассматриваемая камера способна работать только в своей экосистеме Mi Home, которая доступна лишь со смартфона.

Выводы

За время изучения камеры была отмечена такая особенность ее конструкции, как отсутствие наклонного механизма при наличии поворотного, что затрудняет наблюдение сверху. Лишенная поддержки ONVIF, камера является вещью в себе, которую нельзя использовать в сторонних системах или в локальной сети, лишенной выхода в интернет. Однако если пользователь уже владеет Mi-совместимыми гаджетами, включенными в экосистему Mi Home, эта камера станет шикарным дополнением к ней.

Перечислим найденные особенности камеры:

  • неплохая разрешающая способность
  • эффективная ИК-подсветка
  • наличие фирменного облачного сервиса
  • широкий температурный диапазон
  • невысокая цена
