Тепловизионный комплекс ISMTB-LZ-MINI: портативное устройство для эпидемиологического контроля

За неполный год, в течение которого человечество активно борется с коронавирусом, широко известными стали устройства и понятия, ранее бывшие предметом интереса в основном узких специалистов — например, сегодня трудно найти человека, который не слышал про аппараты ИВЛ или ПЦР-тесты, а многие ли знали о них еще в январе-феврале?

Еще один пример — тепловизионные комплексы для эпидемиологического контроля, которые до недавнего времени проходили скорее по разряду экзотики, а сегодня их востребованность стала повсеместной из-за необходимости проверки температуры тела у большого количества людей с максимально возможной производительностью.

Мы рассмотрим такой комплекс на основе ISMTB-LZ-MINI — портативного устройства для распознавания лиц и дистанционного измерения температуры человека с использованием инфракрасной камеры в сочетании с технологией искусственного интеллекта.

Ориентировочная цена самого комплекса на время написания обзора около 350 тысяч рублей, но это не окончательные цифры, для интеграции в систему контроля и управления доступом (СКУД) еще потребуется программное обеспечение, стоимость которого увеличит необходимые вложения.

Однако прежде чем судить, много это или очень много, посмотрите цены на тепловизоры, имеющие ИК-детектор с таким же разрешением: цену даже самых простых моделей без дополнительных удобств и функций не назовешь доступной всем и каждому, хотя продавцы порой относят их к недорогим устройствам для повседневных нужд. Ну, а для профессиональных тепловизоров с существенно более высоким разрешением и продвинутой функциональностью чаще попросту пишут «цена по запросу», чтобы сразу не напугать потенциального клиента.

Что именно покупатель получит за свои деньги в случае с ISMTB-LZ-MINI, мы и расскажем ниже.

Заявленные характеристики, комплектация

Вот параметры комплекса, приведенные в официальных источниках:

Диапазон измерений	от 0 до +50 °C
Точность измерений	±0,3 °C (с АЧТ), ±0,5 °C (без АЧТ)
Дистанция температурных измерений	≤ 3 м
ИК-камера	160×120, LWIR, неохлаждаемый детектор
Угол обзора ИК камеры	40°
Видеокамера	бинокуляр, 2 Мп
Угол обзора видеокамеры	65°
Процессор	двухъядерный, 900 МГц
Память	оперативная 1 ГБ, хранение данных 4 ГБ
Дисплей	8″, 1280×800, цветность 16М, контрастность 1000:1, яркость 500 кд/м²
Тачскрин	5-точечное касание, время отклика 48 мс
Твердость поверхности дисплея	6 Н
Пропускная способность дисплея	≥ 85%
Поддержка HDR	есть
Мощность звука	1 Вт
АЧТ	встроенное (электропитание через экранный модуль)
Интерфейсы	Ethernet 10/100, USB RS485, Wiegand, «сухие» контакты
Формат видео / аудио / фото	MJPEG / MP3 / JPEG
Микропроцессорная карта	IC, CPU
Частота чтения данных	13,56 МГц
Технология распознавания лиц	TOF 3D Sensing Technology
Точность распознавания лиц	99%
Обнаружение объекта	микроволновый датчик / светочувствительный датчик
Возможные системы крепления	турникетная, потолочная, настенная
Функции контроля доступа	кнопка открытия двери, контроллер (реле), датчик открытия двери, тревожная сигнализация
Диапазон рабочих температур	от −20 до +60 °C
Степень защиты корпуса	IP54
Габариты	237×127×32 мм
Вес	1,27 кг (измерено нами)
Описание на сайте производителя	lasercomponents.ru

Расшифруем аббревиатуры:

• АЧТ — абсолютно черное тело,
• LWIR — LongWave InfraRed, длинноволновый инфракрасный диапазон,
• TOF (или ToF camera) — Time-of-Flight камера,
• HDR — High Dynamic Range, технология работы с изображениями и видео для улучшения восприятия,
• IC, CPU — возможные типы идентификационных карт, в данном случае используемых для доступа.

Абсолютно черное тело (АЧТ) — физическая абстракция вроде абсолютного вакуума, которая в природе не встречается. АЧТ подразумевает коэффициент излучения, равный единице, у реальных поверхностей он может лишь приближаться к этому значению. Для поверки и калибровки пирометров и тепловизоров используются специальные лабораторные устройства, имитирующие АЧТ с очень малой погрешностью в том или ином диапазоне температур (например, у Fluke 9133 от −30 до +150 °C), и это довольно громоздкие приборы. Но в нашем случае столь широкий диапазон не нужен, к тому же при эпидемиологическом контроле и точность требуется не как для прецизионного измерителя, поэтому вполне можно обойтись эталонной моделью АЧТ попроще и намного компактнее.

Длинноволновый ИК-диапазон (LWIR) включает длины волн от 8 до 12 микрометров (в ряде источников говорится о 8—14 мкм); работающие в этом диапазоне датчики тепловизионных систем чаще всего относятся к так называемым неохлаждаемым детекторам, которые обеспечивают высокую производительность при термовизуализации из-за повышенной чувствительности к температуре окружающих объектов, требуют менее сложных компонентов и проще в обслуживании, чем средневолновые ИК-детекторы.

TOF-камера на основе измерения «времени полета» (Time of Flight) позволяет оценивать расстояние до конкретных точек наблюдаемого объекта, что может быть использовано при распознавании лиц или 3D-сканировании.

Комплектация: в описании сказано, что в комплект входят сама система контроля, адаптер, руководство пользователя, гарантийный сертификат.

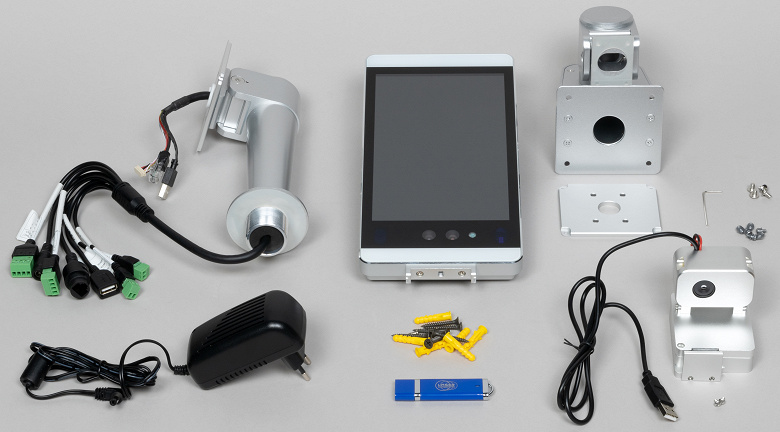

Нам досталось следующее:

• устройство ISMTB-LZ-MINI (состоит из двух частей, о них ниже),
• адаптер питания,
• флешка с руководством пользователя в виде PDF-файла,
• набор приспособлений для монтажа, включая крепеж,
• штатив с чехлом,
• гарантийный сертификат.

Из опций упоминается адаптер Wi-Fi, но, как нам пояснили в компании, его пока нет, да и в обозримом будущем появление не ожидается (а жаль!), поэтому упоминание будет убрано из официальной информации.

Конструкция

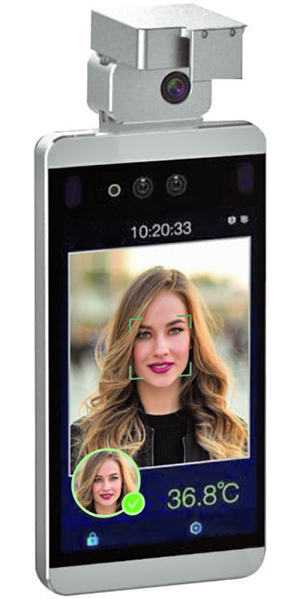

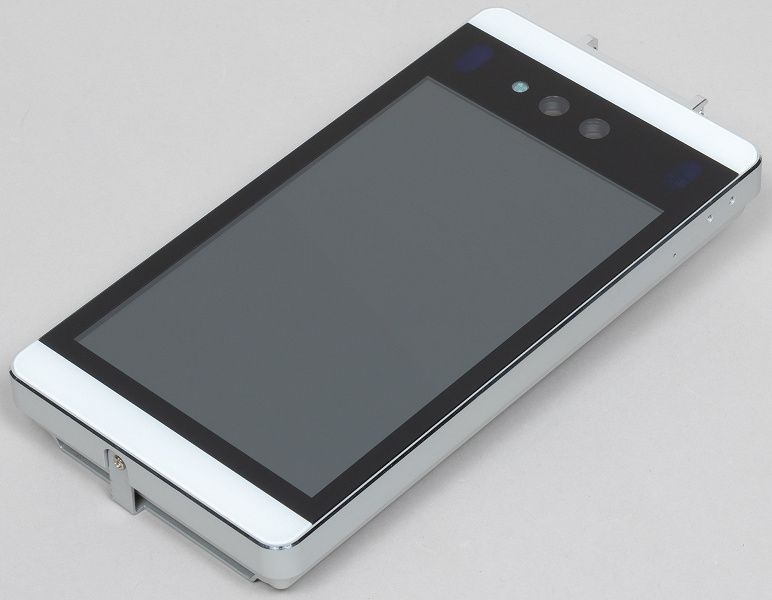

ISMTB-LZ-MINI состоит из планшета (иное название — экранный модуль), при поставке он упакован в обычную картонную коробку, и ИК-камеры, для которой предусмотрен отдельный пластиковый ящичек.

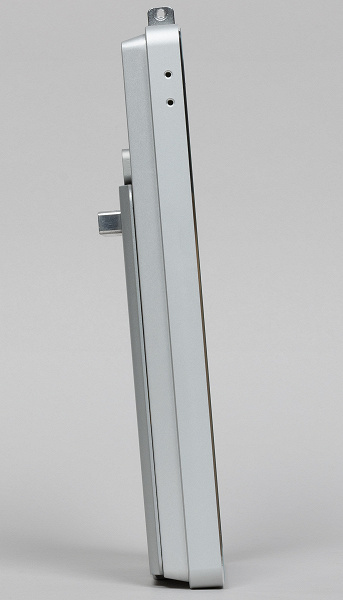

Планшет большой (243×127×32 мм по нашему замеру) и тяжелый (1,27 кг), но предназначен он не для постоянного ношения, а потому размеры и вес не имеют столь существенного значения, как для мобильных гаджетов.

Сенсорный ЖК-экран имеет диагональ 8 дюймов (около 20 см) и разрешение 1280×800, в оснащение планшета также входят 2-мегапиксельная бинокулярная камера, датчики обнаружения объекта, элементы подсветки, а также встроенный считыватель ID-карт упомянутых в спецификации типов.

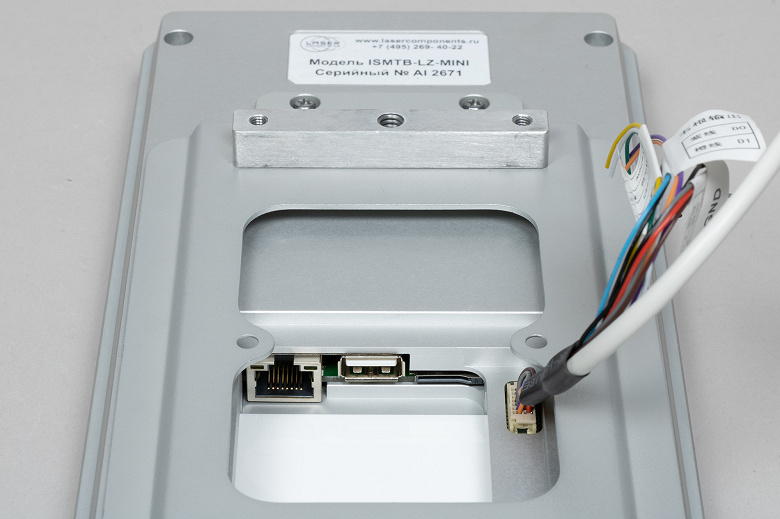

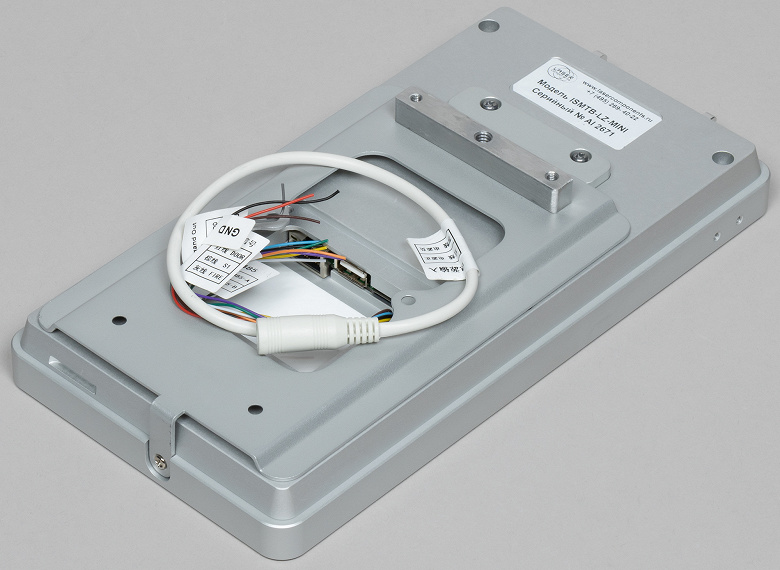

На задней стенке в небольшой выемке находятся разъемы USB и RJ-45, а также еще один, общий для RS485 (асинхронный интерфейс для передачи данных в сетях промышленной автоматизации), Wiegand (интерфейс связи между устройством чтения идентификаторов и контроллером СКУД) и «сухих контактов», через которые можно управлять некоторыми исполнительными устройствами вроде турникетов и замков. К третьему разъему имеется ответная часть с выходящим из нее пучком снабженных бирками коротких проводов, которые можно наращивать, а также гнездом для подключения адаптера питания.

Схемы подключения к модулям управления турникетов и т. п. приведены в инструкции.

Сзади закреплена и фигурная пластина для монтажа, в том числе настенного. Снимается она после удаления винта на нижней кромке планшета, доступ к которому не будет закрыт после установки устройства на выбранное место.

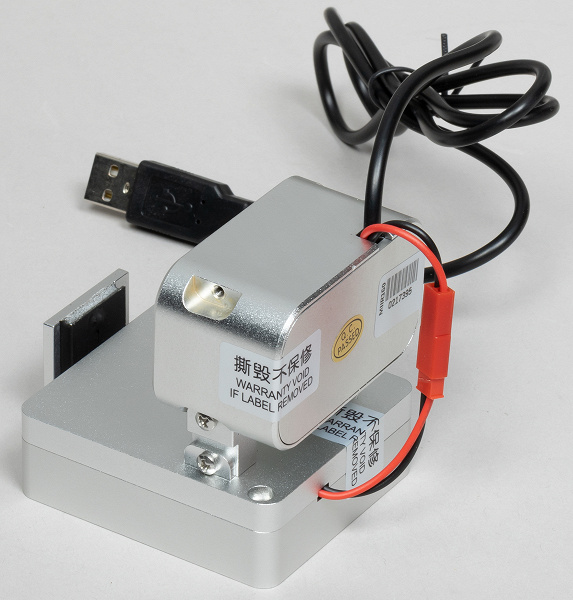

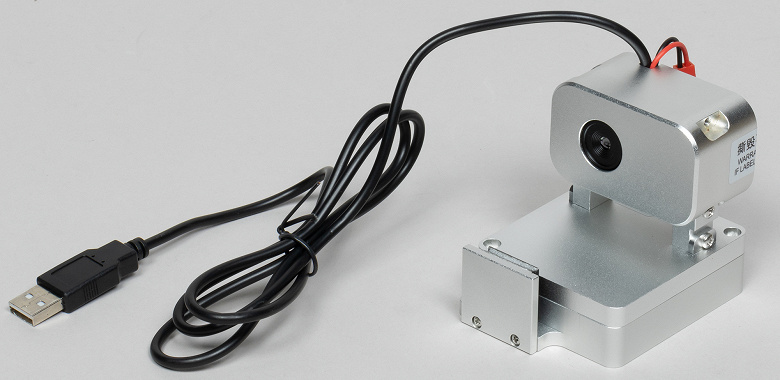

На верхнем торце предусмотрен кронштейн для крепления ИК-камеры с помощью двух винтов из комплекта. Она подключается к USB-порту планшета.

Над этой камерой закреплена эталонная модель АЧТ, с помощью которой регулярно производится автоматическая калибровка, без нее погрешность может увеличиться до ±0,5 °C.

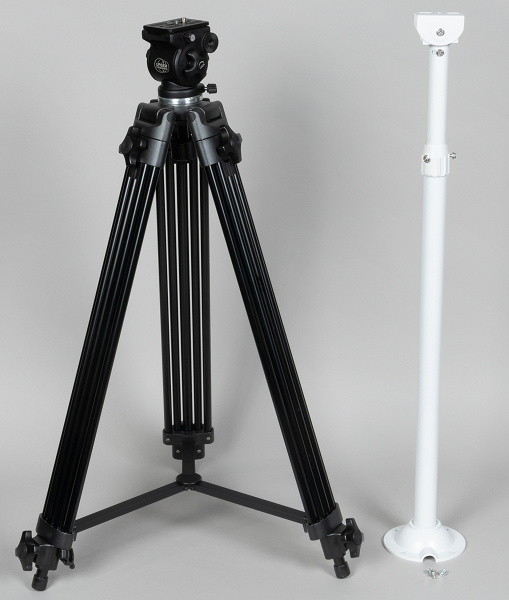

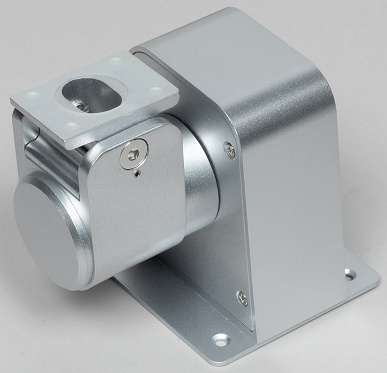

Имеющиеся в комплекте приспособления для монтажа включают штангу с регулируемой высотой и два крепежных кронштейна, один из которых оснащен удобной кабельной системой для подключения. Доставшийся нам штатив (тяжелый, а потому довольно устойчивый) в комплект может не входить.

Адаптер питания выдает напряжение 12 В при токе до 2 А. Он вполне обычный, с цилиндрическим разъемом 5,5×2,5 мм, в случае утери или неисправности найти замену не составит труда.

Возможности и настройки

Даже после беглого ознакомления с комплексом становится понятным: изначально он разрабатывался не только и не столько для эпидемиологического контроля — очень похоже, что функция замера температуры добавлена в недавнее время, когда на нее появился большой спрос. «Титульным» же его назначением является работа в системах контроля и управления доступом, причем отнюдь не исключительно по критерию «здоров — потенциально болен».

Но для начала определимся с одним важным понятием. В описаниях комплекса часто упоминается распознавание лица, и создается впечатление, что речь идет о широко обсуждаемой в последнее время функции, когда система с камерами и базой данных выдает по лицу человека его ФИО и прочую информацию. Так вот: ничего подобного в самом рассматриваемом устройстве нет, для него распознавание — это только способность выделить человеческое лицо, отличая его от окружающего фона или каких-то иных объектов.

Распознавание в смысле идентификации личности по лицу может быть реализовано лишь посредством внешних программ, и именно взаимодействие с такими программами подразумевается в некоторых настройках, о которых мы скажем при описании меню.

Теперь можно вернуться к самому устройству.

После включения питания на экране несколько секунд присутствует заставка с надписью иероглифами, подтверждающая китайское происхождение планшета.

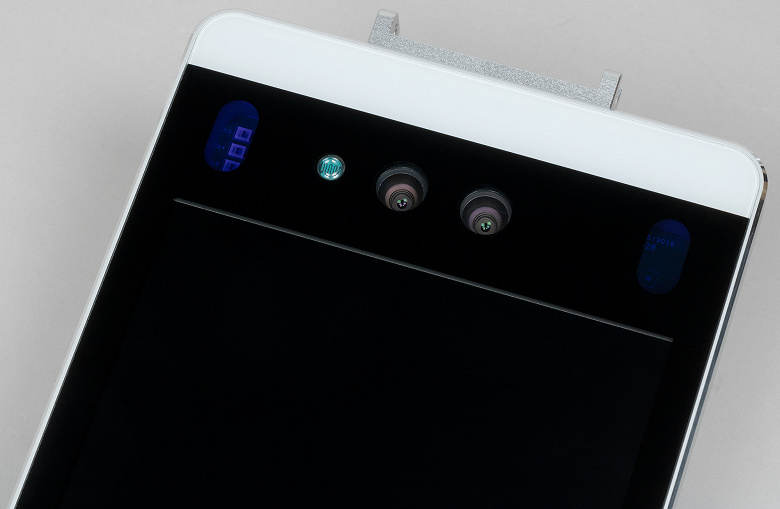

Помимо ЖК-экрана и камер, на передней плоскости находятся два элемента подсветки — яркая белая полоса в верхней части (там расположены 12 светодиодов, которые гаснут, если в «поле зрения» какое-то время нет движения) и четыре ИК-светодиода слева вверху (горят постоянно, легко можно заметить слабое красное свечение).

Чтобы не перегружать текст, в дальнейшем мы будем именовать камеру, работающую в видимом спектре, просто камерой, а ту, что работает в инфракрасном диапазоне — ИК-камерой.

Структура экрана

Основную часть экрана занимает область, в которой находится изображение с камеры. Внизу справа на нее накладывается небольшой участок с картинкой от ИК-камеры.

Над областью с изображениями выводятся текущие дата и время, а внизу находится поле для вывода различных сообщений: например, если в поле зрения камер нет человеческого лица, в нижней части экрана будет надпись «Пожалуйста, посмотрите в камеру».

При появлении чьей-то физиономии она выделяется прямоугольной рамкой, затем внизу справа появляется значение замера температуры, а слева — небольшая круглая область с лицом (очевидно, чтобы подтвердить: отображена температура этого человека, а не проходившего перед ним). В случае соответствия температуры норме цифры и обрамление круглой области будут зелеными, появится галочка-подтверждение, а если замер показал превышение — красными, и вместо галочки появится крестик.

Калибровка по эталону АЧТ происходит регулярно, порой с интервалом в 15–20 секунд, при этом слева вверху появляется небольшое поле с соответствующей информацией.

На экране есть или могут появляться и некоторые другие элементы. Некоторые понятны сразу — например, требование «Наденьте маску», о других легко догадаться — небольшой значок справа вверху свидетельствует о подключении к локальной сети.

Содержимое экрана в отсутствие движения сменяется заставкой с датой и временем.

Нижняя треть экрана — область, к которой следует прикладывать ID-карты. В рабочем режиме, когда на дисплее отображается изображение с камеры, в его нижней части даже присутствует метка »(CARD)». Но, как нам пояснили специалисты компании, востребованность встроенного считывателя практически нулевая — в системах, куда интегрируется ISMTB-LZ-MINI, обычно уже есть свои считыватели, поэтому производитель в свежих версиях прошивки даже удалил некоторые настройки, связанные с картами.

Меню

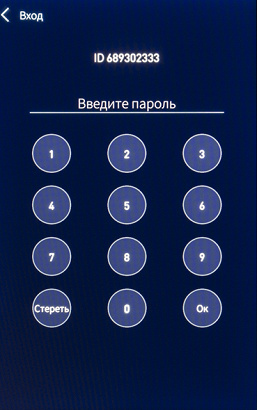

В нижней строке экрана есть две надписи-кнопки: «Пароль» (с символом замочка) и «Войти» (с шестеренкой). Первая управляет принудительным открытием двери или турникета вне зависимости от температуры человека и нахождения его в базе данных персонала, требуется лишь ввести пароль, по умолчанию »998998».

Вторая позволит войти в меню настроек, и тоже потребуется пароль, но уже другой, заводская установка »0000». Оба пароля можно менять независимо друг от друга, а вводятся они с помощью экранной клавиатуры, возникающей после нажатия любой из этих кнопок. Открывание двери по паролю можно попросту отключить.

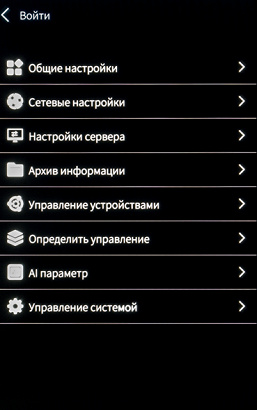

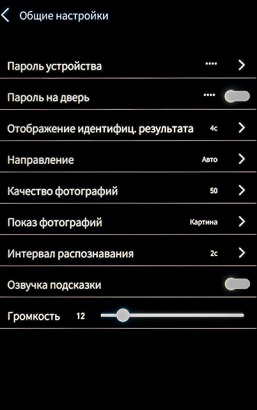

Меню имеет восемь разделов. Первый — »Общие настройки»; многое из имеющегося понятно без комментариев, поэтому остановимся лишь на самом интересном. Правда, не все поясняется в имеющейся инструкции, и остается надеяться, что со временем она станет более подробной.

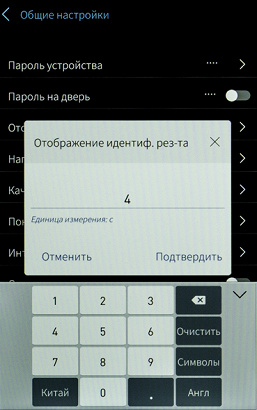

»Отображение идентифиц. результата», можно задать значения в секундах от 1 до 9999; определяет время, на которое внизу отображаются кружок с лицом и результат замера температуры. Но верхний предел явно слишком большой — почти три часа, а нижний немного маловат.

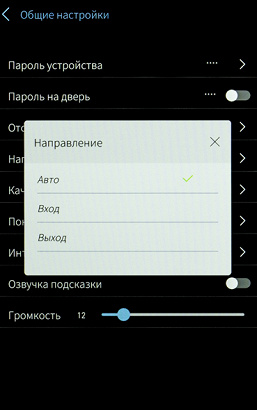

»Направление», значения: авто, вход и выход. Смысл интуитивно понятен: контроль прихода на работу и ухода с нее; при этом информация может передаваться на управляющий компьютер с соответствующим ПО и базой данных сотрудников. Фиксируются время, измеренная температура, а также другие параметры, часть из которых инструкция не поясняет (например, в ней упоминаются координаты лица и оценка лица).

»Качество фотографий»: судя по диапазону от 20 до 95, речь о степени сжатия в JPEG при сохранении снимков лиц людей, зафиксированных камерой. Соответственно чем выше установленное значение, тем лучше качество, но тем больше и размер сохраненного файла, приводятся такие цифры: от 10–13 КБ при значениях качества 20–30 до 30–60 КБ при 80–90.

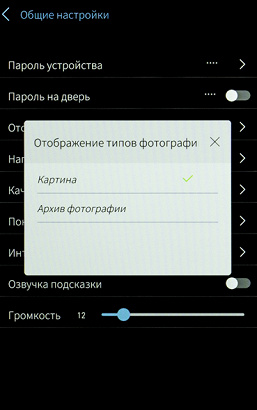

»Показ фотографий»: речь об отображении в кружочке слева внизу; выбор между «картина» — всех подходящих к устройству людей в режиме реального времени, и «архив фотографий» — если результат распознавания лица найдет соответствие в базе данных, то отобразится лицо, если не найдет — восклицательный знак.

»Интервал распознавания»: время, отводимое на распознавание лица; понятно, что выбор будет зависеть от величины и скорости потока проходящих людей, можно задать от 1 до 9999 секунд. И здесь разработчикам следовало бы ограничить пределы более реальными величинами: если значение слишком малое, снижается вероятность правильного распознавания, а даже несколько минут — однозначно перебор. К тому же это значение явно должно быть как-то связано с временем отображения результата (первый пункт данного подраздела меню), но подсказок в инструкции нет.

»Озвучка подсказки» — инструкция трактует следующим образом: при успешном определении сотрудника устройство будет озвучивать приветствие в зависимости от времени «Доброе утро/день/вечер»; требуется наличие компьютера с ПО и базой данных сотрудников.

Замыкает список этого раздела ползунок регулятора громкости голосовых сообщений, в числе которых, в частности, озвучка результата замера температуры, а при превышении порога звучит «Аномальная температура тела, пожалуйста, проверьте еще раз».

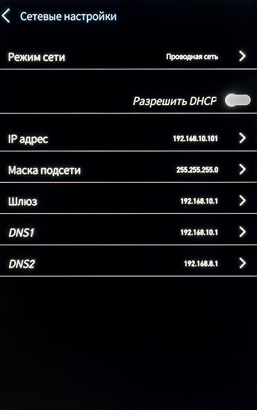

Следующий раздел меню — »Сетевые настройки». Каких-то тонкостей или хитростей здесь нет, все ожидаемо и стандартно.

Первой строчкой идет »Режим сети», единственно возможным является «Проводная сеть»; видимо, наличие такой безальтернативной настройки — отголосок намерения оснастить планшет еще и Wi-Fi адаптером, которое так и не дошло до практической реализации.

Дальше идет движок »Разрешить DHCP». Если он в правом (активном) положении, то все строчки ниже — IP-адрес, маска подсети, шлюз и адреса DNS-серверов — будут содержать лишь соответствующую информацию без возможности корректировки; если отключить DHCP, переведя движок влево, то значения следует вводить вручную.

Поскольку обращение к устройству из соответствующего ПО будет именно по IP-адресу, надо обеспечить постоянство этого адреса — либо «прописать» его в этом разделе меню, либо закрепить за данным MAC-адресом в настройках сервера DHCP (обычно им является роутер).

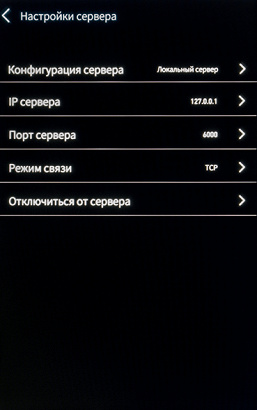

Третий раздел называется »Настройки сервера». Согласно инструкции, задаваемые здесь конфигурации соответствуют серверу связи, если пользователь не использует режим Mqtt и ему необходимо запустить определенную программу на этом сервере.

Каких-либо конкретных указаний по настройкам в этом разделе меню для интеграции с ПО Macroscop в различных официальных источниках мы не нашли, поэтому лишь кратко поясним: Mqtt или Message Queue Telemetry Transport — один из протоколов, используемых для реализации «интернета вещей» (IoT, Internet of Things).

Затем следует раздел »Архив информации». Заходить в него нет смысла — имеющиеся в нем установки действительны только для случая использования вполне конкретного ПО на управляющем компьютере, которое по ряду причин не используется.

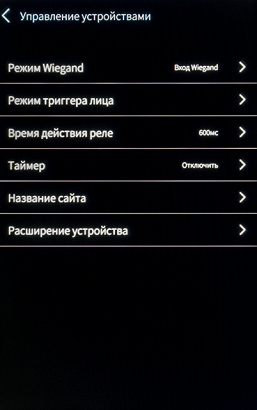

Раздел »Управление устройствами» в нашем экземпляре несколько отличался от описанного в инструкции: в нем было шесть пунктов вместо девяти. Исключенные пункты как раз и связаны с чтением ID-карт, а в оставшихся речь идет об управлении различными внешними устройствами, подключаемыми к имеющимся интерфейсам.

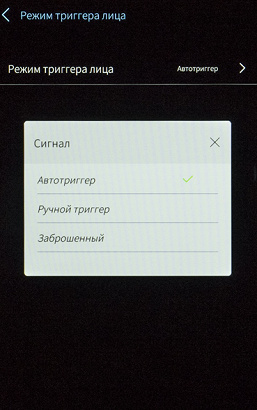

Но не только: пункт »Режим триггера лица» позволит сменить описанное выше автоматические распознавание лица и замер температуры по мере появления человека перед камерой («Автотриггер») на ручной режим, при котором эти действия будут выполняться только после нажатия экранной кнопки, появляющейся при выборе «Ручной триггер». В этом пункте есть и еще один вариант выбора, который называется «Заброшенный», но установить его нельзя, в инструкции он также не упоминается.

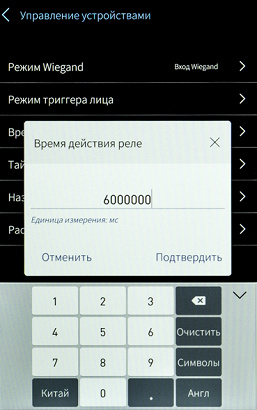

»Время действия реле» инструкция описывает как интервал (почему-то в миллисекундах, а рекомендованные значения даны в тысячах миллисекунд — не проще было сразу в секундах задавать?), в течение которого турникет будет открыт с момента замера температуры человека до момента приложения пропуска к считывателю. Сразу возникает вопрос: если турникет открыт, то зачем пропуск прикладывать — иди себе… Вероятно, это просто неудачная формулировка: замер температуры не может быть абсолютно одновременным с прикладыванием пропуска, и для открытия турникета требуются два сигнала: сначала «Температура — ОК», затем «Пропуск — ОК», предельный промежуток времени между которыми и задается этой настройкой, а «открыт-закрыт» следует трактовать с точки зрения контактов реле (замкнуты-разомкнуты).

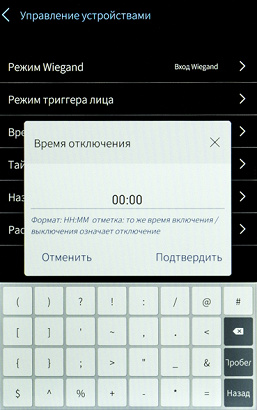

В ряде случаев будет полезным »Таймер», но тут уж точно инструкция формулирует неправильно, говоря о времени в часах-минутах, по истечении которого прибор выключится. На деле задаются два значения: время отключения и время включения, что гораздо практичнее — можно автоматически отключать комплекс вечером, когда заканчивается движение персонала, и включать перед началом рабочего дня. Разве что способ выбран не самый удобный: формат ЧЧ: ММ, на экранной клавиатуре приходится сначала стирать имеющееся, затем набирать две цифры часов, потом переходить к символам, вводить двоеточие, возвращаться к цифрам и вводить минуты.

Пункт »Название сайта» позволит ввести любую надпись длиной до 32 символов, которая будет отображаться на заставке режима ожидания (например, URL сайта компании). Однако кириллицы нет, да и шрифт надписи не очень крупный.

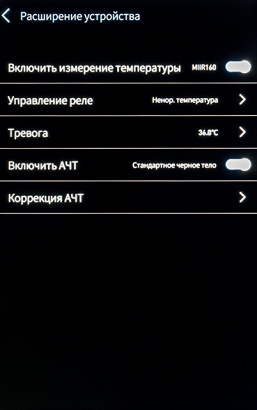

Пожалуй, одним из самых востребованных будет пункт »Расширение устройства», при выборе которого открывается еще одно подменю, главное в котором — включение или отключение измерения температуры. Если эта функция задействована, то появляются четыре связанные с ней дополнительные настройки:

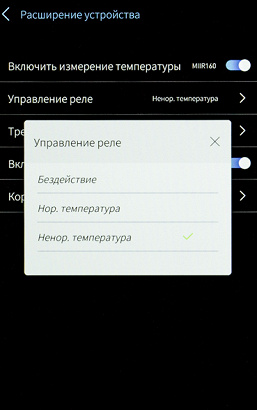

• »Управление реле»: подача команды на турникет через «сухие контакты», установки «Нор. температура» (разблокировать турникет, если результат замера меньше порога), «Ненор. температура» (тоже разблокировать, но если замер превышает порог; логика не в том, чтобы пропускать больных — это просто инверсия реле) и «Бездействие» (в смысле нет реакции на превышение температуры, но распознавание лиц и замер температуры остаются);
• »Тревога»: тот самый порог в градусах Цельсия, превышение которого считается ненормальной температурой; шаг 0,1 °C, в отличие от таймера, ввод вполне удобный: для 37,0 °C вводим »370»;

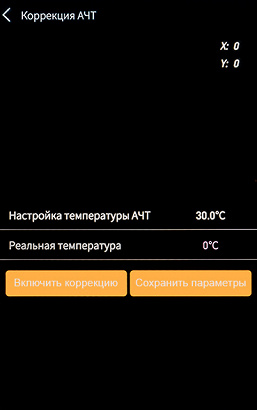

• »Включить АЧТ», если этот движок активирован (переведен вправо), то появится еще и »Коррекция АЧТ», где можно посмотреть-поменять установку температуры штатной модели абсолютно черного тела (по умолчанию 30,0 °C) и провести корректировку (процедура описана в мануале).

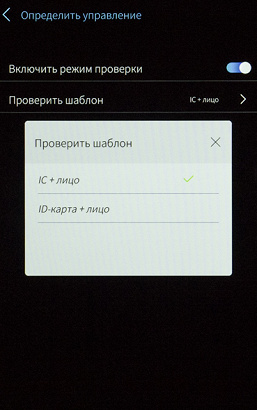

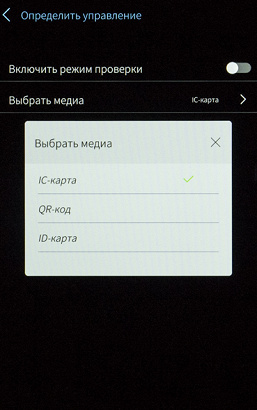

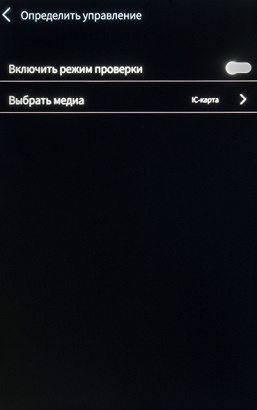

Как сказано в инструкции, следующий раздел »Определить управление» заведует логикой распознавания лиц. Если судить по его содержимому, это не совсем так: скорее речь идет о способах проверки, и лицо лишь один из факторов. Первый пункт »Включить режим проверки» как раз и задействует распознавание, но даже если этот режим отключен, остается идентификация по ID-картам, а если включен, то используется двойная проверка — по карте и по лицу. Правда, как это соотносится с неиспользованием встроенного считывателя карт, сказать трудно.

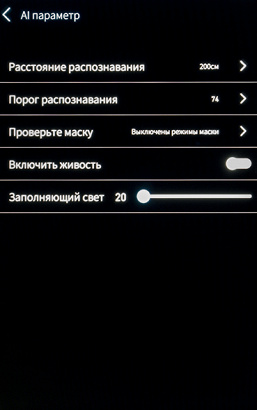

В разделе »AI параметр» содержится немало важных установок. Первая из них — »Расстояние распознавания», диапазон от 50 см до 2 м (хотя в спецификации написано »≤ 3 м»): если человек будет находиться дальше указанного расстояния, то его лицо не будет распознано, придется подойти ближе. Но для замера температуры инструкция и вовсе рекомендует дистанцию в 50–70 см; собственно, ничего особо страшного в столь скромных значениях нет: аппарат явно не предназначен для контроля толп людей в огромных залах, а при проверке сотрудников и посетителей на проходной такие расстояния обеспечить можно.

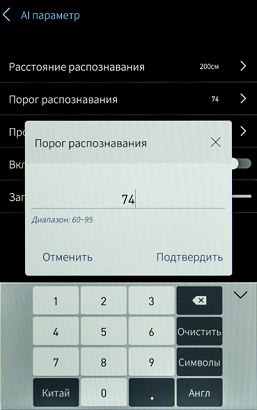

»Порог распознавания»: описание в инструкции очень туманное, особенно если учесть сказанное выше про «распознавание лица не есть идентификация личности». Диапазон значений от 60 до 95, инструкция уверяет, что с установкой 95 человек не будет распознан (а тогда зачем верхний предел именно такой, а не поменьше?).

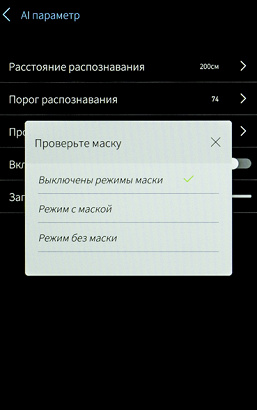

»Проверьте маску»: понятно без комментариев — если задан «Режим с маской», проход через турникет возможен только в маске. Но если выбран режим без маски, порой наблюдается неожиданный эффект: борода может восприниматься как маска, которую женский голос попросит снять; тогда надо выбрать третий вариант «Выключены режимы маски».

»Включить живость» — не самое удачное название: подразумевается режим, позволяющий отличать фотографию от реального человека. Сразу возникает вопрос:, а зачем вообще нужно отключать такой режим? Ответ есть, хотя и в неявном виде: в инструкции сказано, что выявление «живости» работает только при установке ПО и работе с базой данных персонала и распознавания лиц; вероятно, если подобное отсутствует, то могут возникать какие-то неприятные коллизии, из-за которых и приходится отключать режим. Однако сомнение остается: получается, что без ПО и базы данных все же можно подсунуть фотографию?! На деле, конечно, не получится — ToF-камера (см. выше) вполне способна отличить плоское изображение от живого лица.

»Заполняющий свет»: регулировка яркости подсветки (но не экрана, как сказано в инструкции, а полосы с белым свечением, расположенной в верхней части планшета). Значения от 20 до 80 выбираются в зависимости от освещенности помещения, совсем отключить подсветку нельзя.

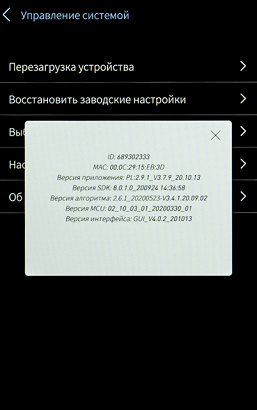

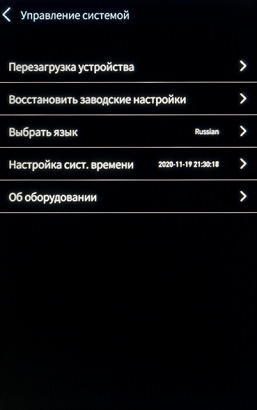

В »Управлении системой» находится набор установок и функций, привычных для самых разных устройств: выбор языка (русский, как вы уже поняли, присутствует), задание даты и времени, возврат настроек к заводским значениям, просмотр информации об аппарате (его ID, MAC-адрес, версия/дата прошивки-firmware и т. п.). Можно также перезагрузить устройство, но зачем это нужно и отличается ли данное действие от происходящего при выключении-включении аппарата — не сказано; упоминается лишь, что смена языка перезагрузки не потребует и будет отработана сразу, поэтому из любопытства не надо менять язык на китайский: не факт, что потом найдете нужный пункт, чтобы вернуть русский.

Заканчивая обзор настроек, заметим: после минуты бездействия происходит выход из меню и возврат к главному экрану. Во время тестирования это нам порой мешало, но при эксплуатации вряд ли будет существенной помехой.

И еще раз подчеркнем: многие функции, управление которыми присутствует в меню, реализуются не самим планшетом, а тем или иным внешним программным обеспечением.

Веб-интерфейс

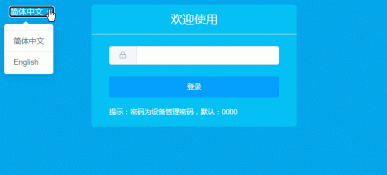

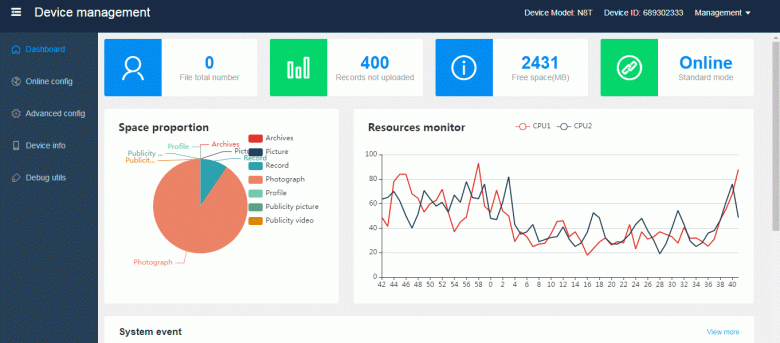

Подключив устройство к локальной сети, мы получим возможность управления через встроенный веб-сервер. Доступ к нему обычный — надо набрать в адресной строке любого браузера IP-адрес аппарата, который можно посмотреть в разделе «Сетевые настройки» меню.

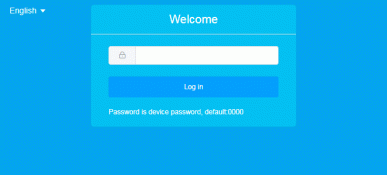

После этого попадаем на страницу авторизации с еще одним «приветом из Китая»: язык по умолчанию китайский. Его нужно сразу сменить на английский (выбор в левом верхнем углу), иначе после входа понять, как сменить язык и можно ли вообще это сделать, не получится.

Вводим тот же пароль, что и для доступа в меню аппарата (четыре нуля) и попадаем на первую страницу веб-интерфейса, отображающей использование ресурсов — Dashboard.

Наведением курсора на некоторые области можно посмотреть подробности, в том числе о распределении памяти:

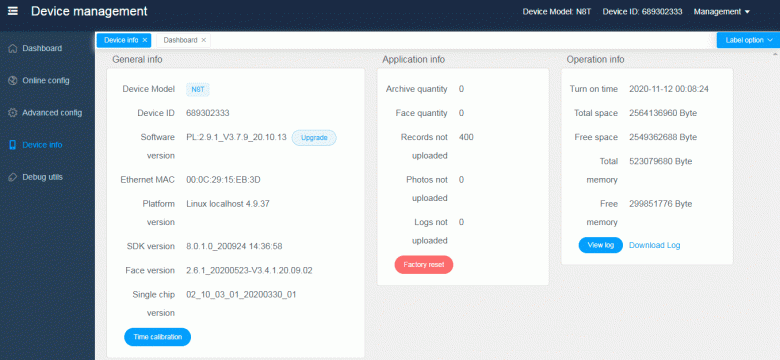

Еще одна информационная страница, на этот раз об аппарате в целом, вызывается по ссылке «Device info» в правом меню.

Многие из перечисленных в предыдущем разделе обзора параметров можно задавать и с помощью веб-интерфейса по ссылкам «Online config» и «Advanced config».

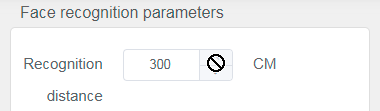

Здесь, кстати, несколько иной верхний предел для расстояния распознавания (Recognition distance): не два метра, как во встроенном меню аппарата, а три.

Для яркости подсветки диапазон тоже иной: от 0 до 100, но по меньшей мере ноль не отрабатывается — по идее, подсветка с такой установкой должна отключиться, но этого не происходит. Возможно, то же будет и с попыткой установить значение больше двух метров для расстояния распознавания.

Ссылка «Debug utils» потребует ввода собственного пароля, который нам не был известен (»0000» не подходит).

Если внимательно рассмотреть представленные выше снимки ЖК-экрана, то становится понятным: далеко не весь перечень настроек, имеющийся в меню планшета, есть в веб-интерфейсе. Забегая вперед, скажем: некоторые установки, сделанные в веб-интерфейсе, не будут отображаться в пунктах меню, которые вроде бы им соответствуют.

Наблюдения и комментарии

Начать придется с неоправдавшихся ожиданий: перед началом опробования веб-интерфейса мы рассчитывали на большее — например, на доступ в каком-либо виде к сохраненным в памяти данным, в том числе фотографиям. Однако можно лишь узнать их количество и посмотреть объем свободного места (на странице Dashboard).

Больше того: на одном из скриншотов можно заметить, что в памяти находится почти 8 тысяч фотографий. После установки программного обеспечения, рекомендованного для совместного использования с комплексом (о нем ниже), их стало на два порядка меньше, но куда они делись, осталось тайной, и в сервисной службе компании не смогли развеять наше недоумение.

Поэтому становится непонятным, зачем на практике нужны некоторые упоминавшиеся выше настройки вроде качества фотографий.

Однако кое-какие дополнительные возможности без этого ПО все же имеются: например, можно получать изображение с камеры комплекса, как с обычной IP-камеры. Мы попробовали сделать это с помощью одной из бесплатных программ (уточнять не будем: их много, при желании можно выбрать на свой вкус).

Попытка оказалась вполне успешной: с находящегося в той же локальной сети компьютера мы увидели поступающее с камеры комплекса видеоизображение. Но именно его, а не копию экрана — ни вставки с ИК-картинкой, ни кружочка с фотографией, ни цифр замера температуры или каких-то иных экранных сообщений отображаться не будет. Единственное исключение — прямоугольная рамка, которая обрамляет появляющееся в поле зрения камеры лицо; она видна и при удаленном просмотре.

При этом видеопоток передается постоянно, не прерываясь на время появления заставки на экране планшета или когда оператор входит в меню настроек.

Понятно, что практической пользы от этого мало, поэтому мы не будем вдаваться в подробности и ограничимся констатацией: возможен и такой доступ к комплексу (точнее, к одной из его частей — видеокамере).

Теперь о точности измерений. Привычными значениями для недорогих бесконтактных термометров являются ±0,2 °C, для более продвинутых даже ±0,1 °C, а здесь целых ±0,3 °C — и это при регулярной калибровке по АЧТ, а без нее и вовсе ±0,5 °C! Попробуем разобраться.

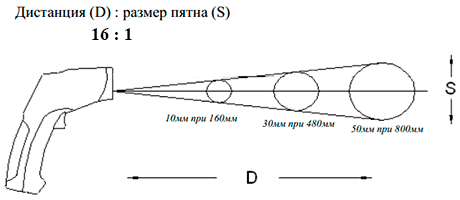

У тепловизоров есть такой важный параметр, как пространственное разрешение — минимальный размер объекта, для которого с определенного расстояния возможно измерение температуры (тот размер, что приходится на один пиксель матрицы).

Зависит он от разрешения ИК-матрицы, использованной в тепловизоре, и такого параметра его оптической системы, как поле зрения, определяемое углами обзора по горизонтали и вертикали: чем больше разрешение и чем меньше поле зрения, тем меньше размер объекта, температуру которого можно измерять с данного расстояния (или наоборот: тем больше расстояние, с которого можно измерить температуру конкретного объекта), и тем больше точность измерений.

У знакомых всем ИК-термометров, которые относятся к пирометрам, есть похожий параметр — показатель визирования, который равен отношению расстояния до объекта D к диаметру пятна S, с которого датчик снимает показания температуры. В зависимости от совершенства оптической системы в конкретной модели это отношение может быть и 2:1, и 100:1 — для расстояния в 1 метр в первом примере пятно будет диаметром полметра, во втором 1 сантиметр. Но в любом случае чем больше расстояние, тем больше диаметр такого пятна:

Соответственно возрастает вероятность того, что в область замера попадут объекты или участки с существенно отличающейся температурой. Поэтому дистанция, рекомендованная для замера температуры тела ИК-термометром, составляет всего несколько сантиметров, тогда пятно замера на лбу или запястье не будет большим даже при самой примитивной оптике.

При использов

Полный текст статьи читайте на iXBT
