Паспортные характеристики, комплект поставки и цена
| Название модели | AS500 |
|---|---|
| Код модели | R-AS500-BKNLMN-G, EAN: 6933412727064 |
| Тип системы охлаждения | для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора |
| Совместимость | мат. платы с процессорными разъемами: Intel LGA2066, LGA2011 и LGA2011–3 (квадратная площадка), LGA1200, LGA1150, LGA1151, LGA1155; AMD AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+ |
| Охлаждающая способность | TDP 220 Вт |
| Тип вентилятора | осевой (аксиальный), 1 шт. |
| Модель вентилятора | Deepcool TF140S (DFr1402512CL) |
| Подшипник вентилятора | гидродинамический (FDB — Fluid Dynamic Bearing) |
| Питание вентилятора | 12 В, 0,11 А |
| Размеры вентилятора | 140×140×25 мм |
| Скорость вращения вентилятора | 500—1200(±10%) об/мин |
| Производительность вентилятора | 120 м³/ч (70,81 фут³/мин) |
| Статическое давление вентилятора | 11,2 Па (1,14 мм вод. ст.) |
| Материал радиатора | медные теплосъемник и тепловые трубки (5 шт. ∅6 мм), алюминиевые пластины радиатора |
| Размеры радиатора | 164×142×48 мм |
| Размеры охладителя (В×Ш×Г) | 164×142×75 мм (без крепежных элементов) |
| Масса охладителя | 1030 г |
| Уровень шума | не более 26 дБA |
| Термоинтерфейс теплосъемника | термопаста в шприце |
| Подключение | вентилятор: к 4-контактному разъему (питание, датчик вращения, управление ШИМ) для кулера процессора на мат. плате RGB-подсветка от радиатора: к разъему на материнской плате или к контроллеру из комплекта |
| Особенности |
|
| Комплект поставки (лучше уточнять перед покупкой) |
|
| Ссылка на сайт производителя | Deepcool AS500 |
| Примерная розничная цена | 4500 руб. |
Описание

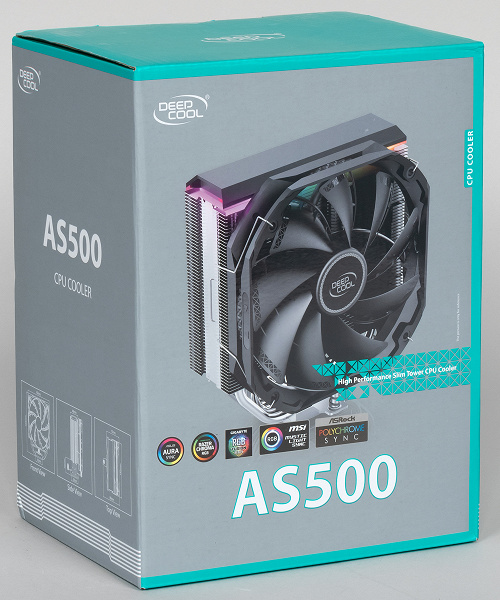

Поставляется процессорный охладитель в красочно оформленной коробке из нетолстого гофрированного картона.

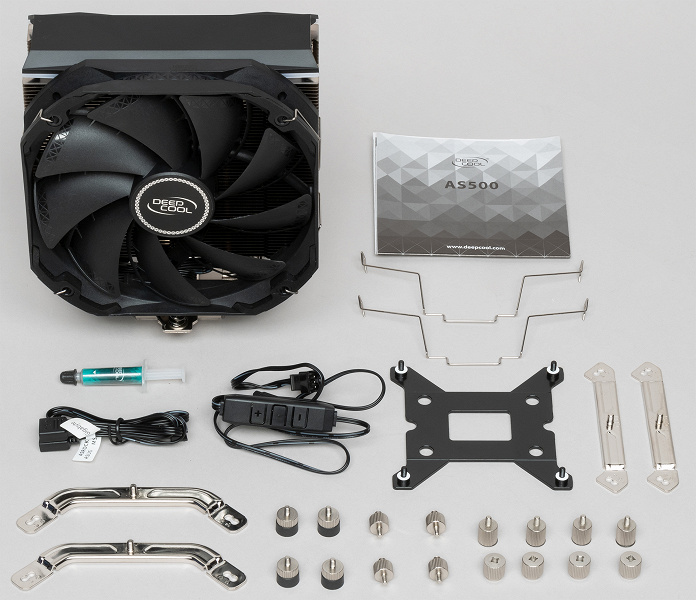

На внешних плоскостях коробки изображен сам кулер, приведено описание продукта, перечислены его особенности, даны технические характеристики, есть и рисунок-чертеж с основными размерами. Надписи в основном на английском, однако перечисление особенностей есть в вариантах на нескольких языках, в том числе и на русском. Кулер в коробке защищают вставки из вспененного полиэтилена. Аксессуары разложены в пластиковые пакетики и убраны в коробочку из гофрированного картона.
В комплекте есть инструкция по установке на английском языке. Ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.
Крепеж изготовлен из закаленной стали (за исключением пластиковых втулок и шайб) и в основном имеет стойкое гальваническое покрытие. Только пластина (из стали толщиной 2 мм) на обратную сторону материнской платы имеет относительно стойкое черное матовое лакокрасочное покрытие.

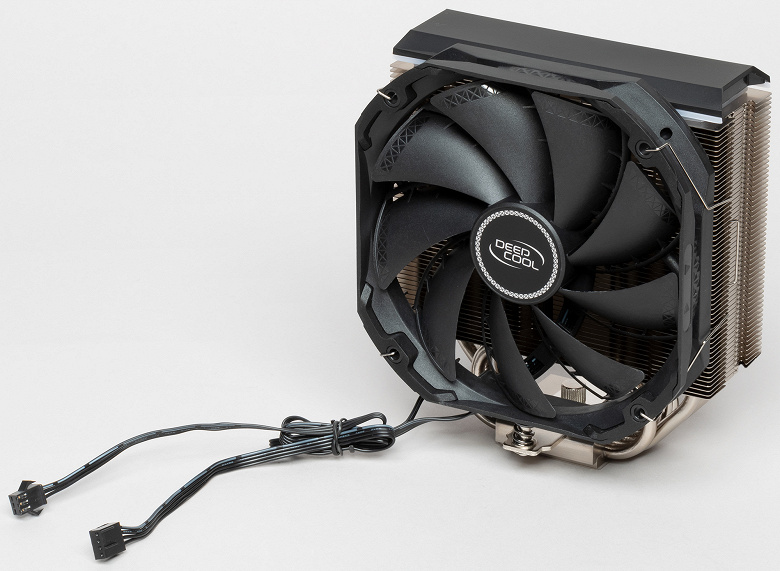

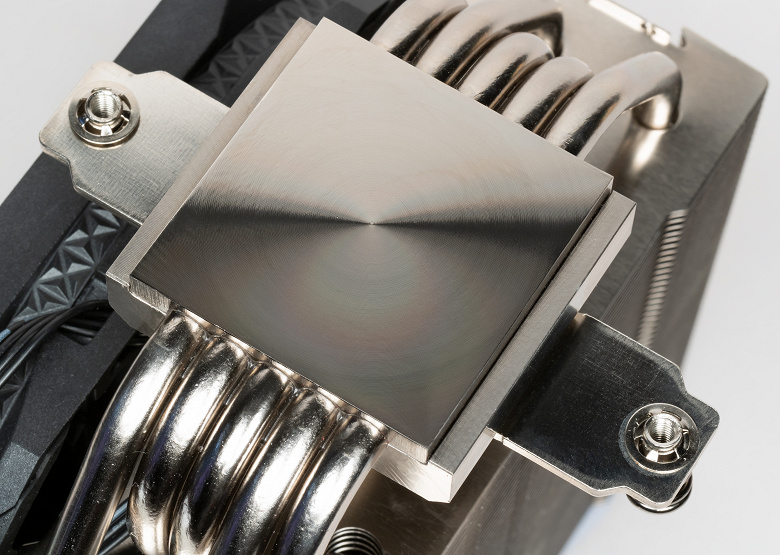

Кулер оснащен вынесенным радиатором, к которому тепло от теплосъемника передается по пяти тепловым трубкам диаметром 6 мм. Трубки и нижняя часть теплосъемника медные, никелированные. Верхняя часть теплосъемника изготовлена из алюминиевого сплава и также никелированная. Трубки к теплосъемнику припаяны. Подошва теплосъемника имеет очень мелкую концентрическую проточку и слегка отполирована. Поверхность подошвы немного выпуклая к центру с перепадом порядка 0,1 мм. Производитель поясняет, что это обеспечивает более плотное прилегание к процессору. Однако отметим, что в случае процессоров с несколькими кристаллами это может отрицательно сказаться на эффективности кулера. До установки подошва защищена пластиковой пленкой.

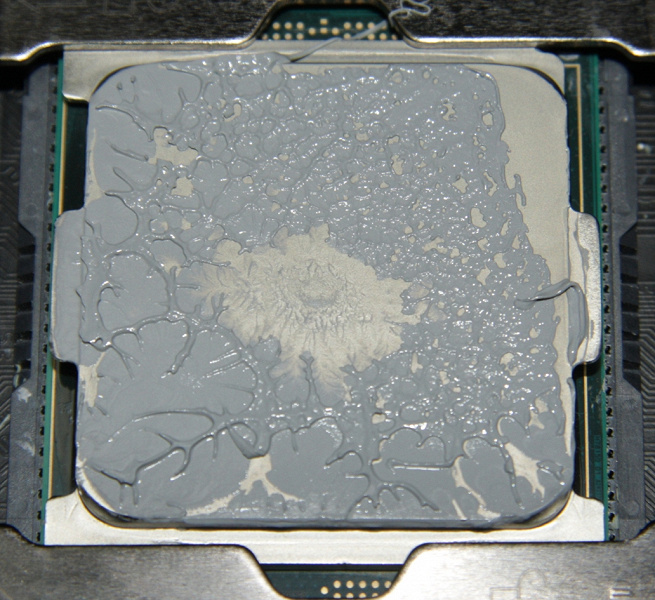

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с фирменной термопастой. В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9–7980XE:

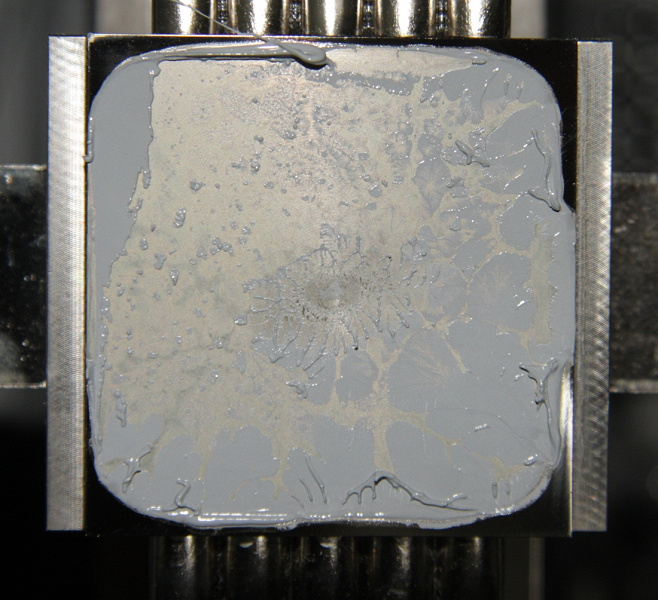

И на подошве теплосъемника:
Видно, что термопаста распределилась тонким слоем по всей плоскости крышки процессора, а ее избыток выдавился по краям. Очевидно, что в данном случае с термопастой, если она достаточно жидкая, сложно переборщить. Пятно плотного контакта находится в центральной части теплосъемника, и в данном случае это хорошо.
Радиатор представляет собой стопку алюминиевых пластин с никелированной поверхностью, плотно насаженных на тепловые трубки.

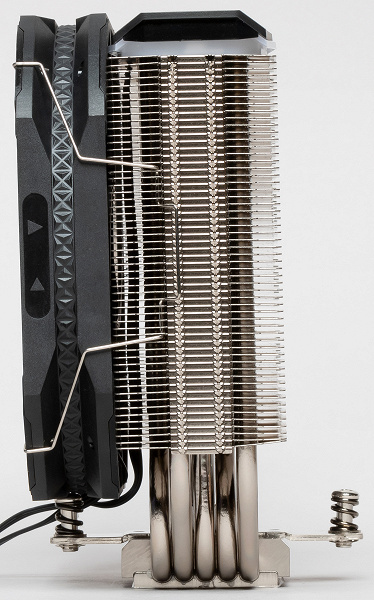

Габариты вентилятора по высоте больше рабочей плоскости радиатора, поэтому небольшая часть воздушного потока идет мимо пластин радиатора.

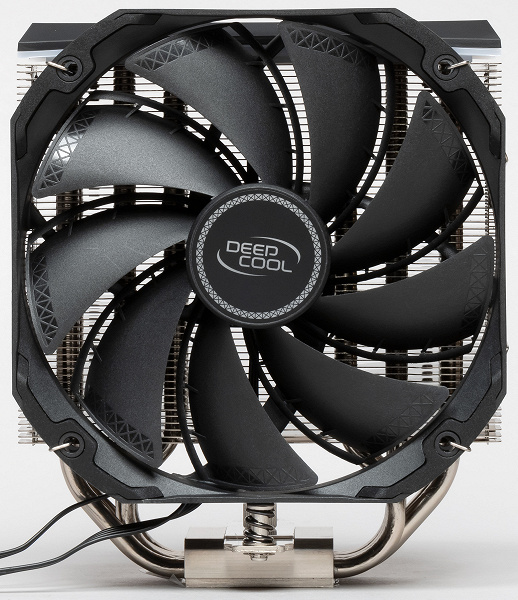

Типоразмер комплектного вентилятора 140 мм. Высота рамки 25 мм. При необходимости на радиатор можно установить второй вентилятор, воспользовавшись второй парой крепежных скобок. Лопасти крыльчатки имеют особую геометрию, производитель называет их двойными. На рамку вентилятора около крепежных отверстий вклеены виброизолирующие накладки из резины средней жесткости. В несжатом состоянии накладки выступают примерно на 0,5 мм относительно габаритов рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. К тому же крепежные скобки фиксируются непосредственно за пластины радиатора, что не оставляет никакого шанса на хоть какую-то виброразвязку.

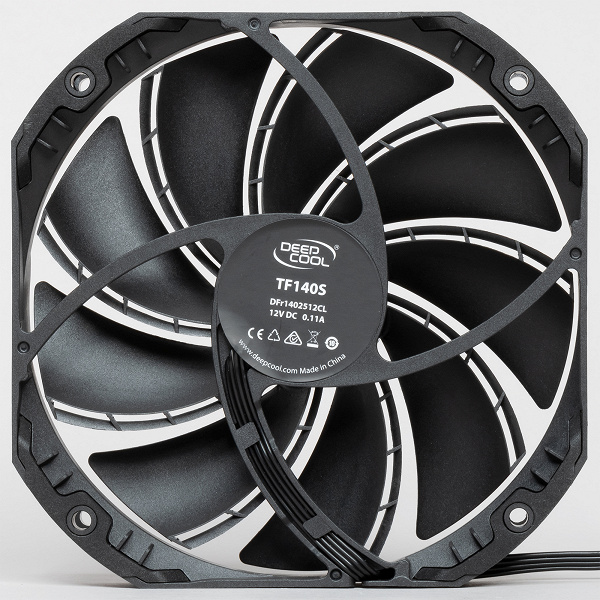

Маркировка на вентиляторе позволяет определить, что используется модель Deepcool TF140S (DFr1402512CL). Разбирать вентилятор мы не стали, и поверили производителю, что в нем установлен гидродинамический подшипник (FDB — Fluid Dynamic Bearing).
Вентилятор поддерживает регулировку с помощью ШИМ. Все кабели этого охладителя просто плоские, что удобно в работе.
Кабель питания контроллера подключается к разъему питания SATA, что гораздо удобнее, чем к периферийному разъему («Molex»).

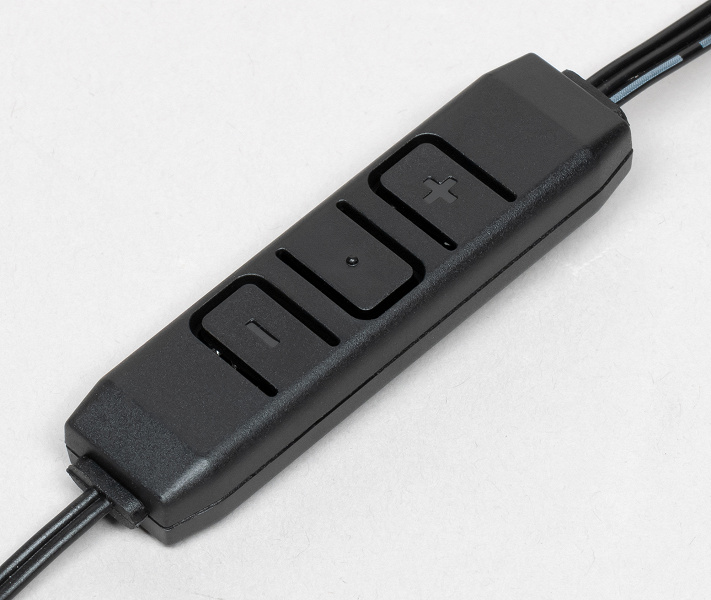

Комплектный контроллер управляет только работой подсветки. Центральная кнопка контроллера переключает скорость изменения в динамичных режимах, а кнопки »+» и »−» — перебирают режимы. Если на материнской плате или на другом контроллере есть трехконтактный разъем для подключения адресуемой RGB-подсветки (поддерживаются два самых распространенных варианта разъемов), то контроллер из комплекта можно не использовать и подключить подсветку посредством прилагаемого кабеля.

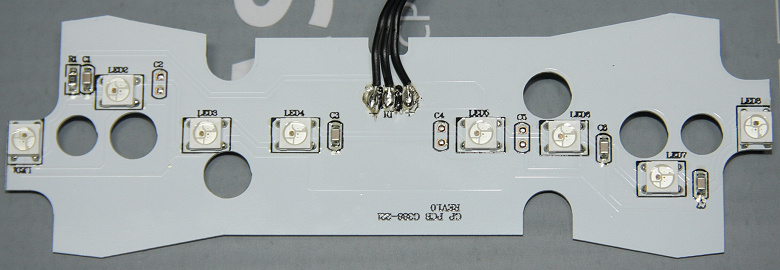

Сверху на радиаторе закреплена накладка из белого полупрозрачного пластика, а на ней защелкнута крышка из черного пластика с матовой поверхностью. Под накладкой находится печатная плата с адресуемыми RGB-светодиодами в количестве восьми штук.
Видимый пользователю свет от светодиодов неяркий и ненаправленный, поэтому такой вариант подсветки мягкий и ненавязчивый. Режимы подсветки демонстрирует видеоролик ниже (переключение режимов обычно выполнялось с интервалом в 5 секунд):

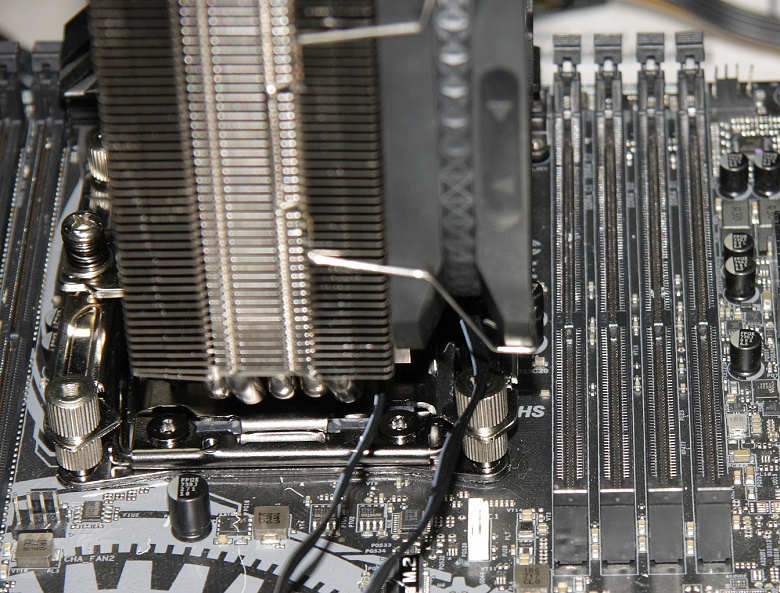

Кулер относительно компактный. Все разъемы для оперативной памяти остаются доступными для установки модулей памяти даже при установке второго вентилятора. Наглядный пример:
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров.
| Высота, мм | 156,5 |
|---|---|
| Ширина, мм | 141 |
| Глубина, мм | 74 (без теплосъемника и крепежа) |
| Габариты теплосъемника, мм (Ш×В) | 43 вдоль трубок и 42 поперек |
| Масса охладителя*, г | 838 |
| Высота оребрения, мм | 110 |
| Толщина пластин радиатора, мм | 0,4 |
| Длина кабеля вентилятора, мм | 395 |
| Длина RGB-кабеля от радиатора, мм | 320 |
| Длина RGB-кабеля от контроллера, мм | 175 |
| Длина кабеля питания контроллера, мм | 403 |
| Длина RGB-кабеля от разъема на материнской плате, мм | 469 + 104 |
* с комплектом креплений на LGA 2011
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9–7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32). В этом случае потребление процессора при замерах по дополнительному разъему 12 В менялось от 274 Вт при 70 °C температуры процессора до 288 Вт при 93 °C.

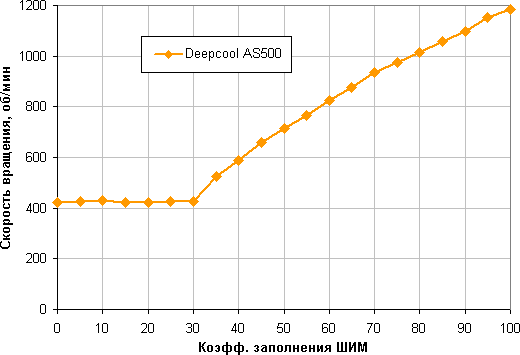

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания
Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения от 30% до 100% и довольно широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.
Диапазон регулировки с помощью напряжения заметно уже. Вентилятор останавливается при снижении напряжения до 4,3 В и запускается от 4,4 В. Видимо, вентилятор лучше все же не подключать к источнику с напряжением 5 В.

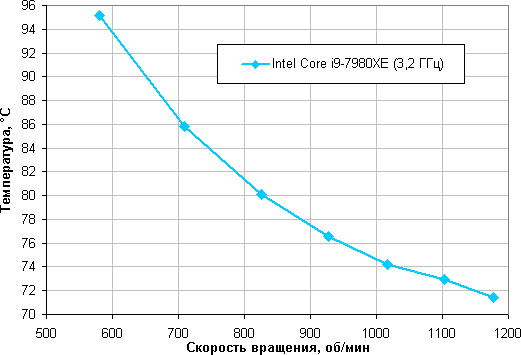

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера
В этом тесте процессор еще не перегревается на скорости вращения вентилятора, достигаемой при снижении КЗ до 40% (примерно 580 об/мин). Но при КЗ 30% температура Intel Core i9–7980XE уже выше критической.

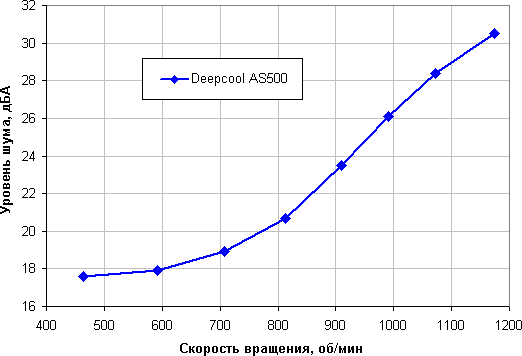

Определение уровня шума в зависимости от скорости вращения вентилятора (-ов) кулера
Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае кулер стоит признать тихим. Фоновый уровень был равен 17,4 дБА (условное значение, которое показывает шумомер).

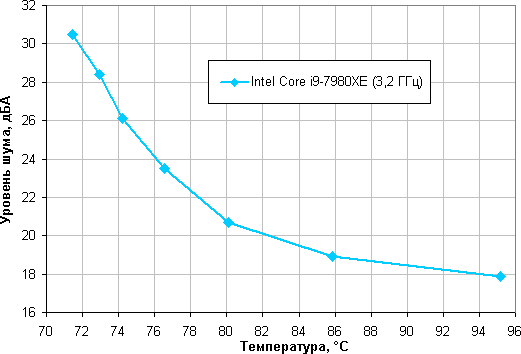

Построение зависимости уровня шума от температуры процессора при полной загрузке
Построение зависимости реальной максимальной мощности от уровня шума

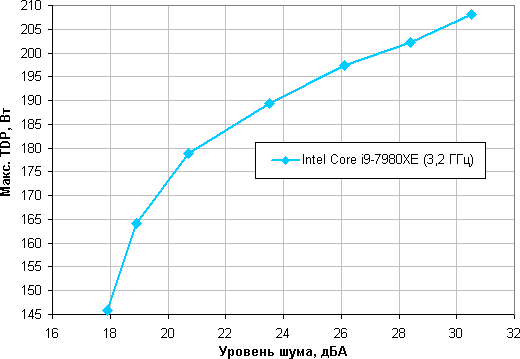

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором кулера, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:
Приняв 25 дБА за критерий условной бесшумности, получим максимальную мощность процессоров, соответствующих этому уровню. Это примерно 195 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить еще где-то до 205 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом; при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.
Сравнение с другими воздушными кулерами при охлаждении процессора Intel Core i9–7980XE
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Среди уже протестированных эффективность этого кулера не рекордная, но нужно принимать во внимание, что это кулер с компактным радиатором и всего одним вентилятором.
Выводы
С использованием кулера Deepcool AS500 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9–7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 195 Вт, а температура внутри корпуса не повысится выше 44 °C. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно существенно увеличить. Кулер отличается аккуратным внешним видом, ненавязчивой многоцветной и многозонной подсветкой радиатора, удобной установкой и тем, что он не перекрывает слоты для модулей памяти.
