Обзор сетевого хранилища Synology DS920+

Виктор Рудометов
PCNews.ru

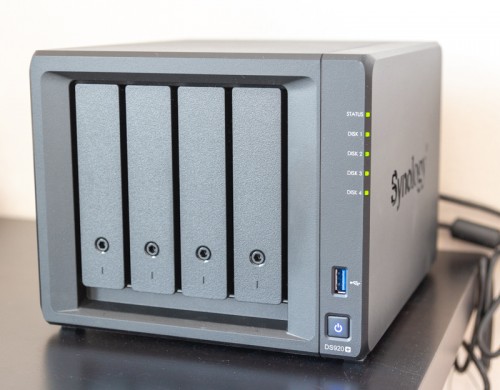

SynologyNAS-DS920+ 2

Частные и корпоративные пользователи сталкиваются с ежедневным ростом объемов личной и служебной информации. Это могут быть различные документы, резервные копии программ и данных, а также фотографии и видео. Облачные системы хранения информации нередко дороги, а также часто не предоставляют необходимого уровня безопасности, оперативности и удобства пользования. Оптимальное решение — системы на основе серверов сетевых хранилищ, например, Synology DiskStation DS920+.

Сервер Synology DS920+ — это высокопроизводительное и надежное решение для хранения данных с функциональностью личного и коллективного облака, а также мультимедиа центра. Устройство ориентировано на домашних пользователей и SOHO/SMB. Это идеальная сетевая система хранения для оптимизации управления данными и повышения продуктивности, рассчитана на установку 4 жестких дисков. Два встроенных слота для твердотельных накопителей M.2 для SSD-кэша позволяют повысить производительность системных операций ввода-вывода и приложений. Благодаря возможностям масштабирования пользователи могут начать с минимальной конфигурации и расширить емкость системы хранения с помощью модуля расширения (Synology DX517) по мере роста объемов данных. С помощью специального программного обеспечения Synology DS920+ может также выступать еще и в качестве полнофункциональной системы видеонаблюдения. Возможности системы определяются не только аппаратными средствами, но и фирменным программным обеспечением (ПО), библиотека которого весьма обширна; значительная часть ПО доступна на сайте Synology.

Комплект поставки

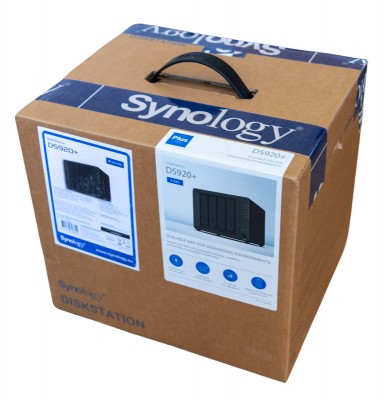

Synology ds920 box 389x400 Обзор сетевого хранилища Synology DS920+

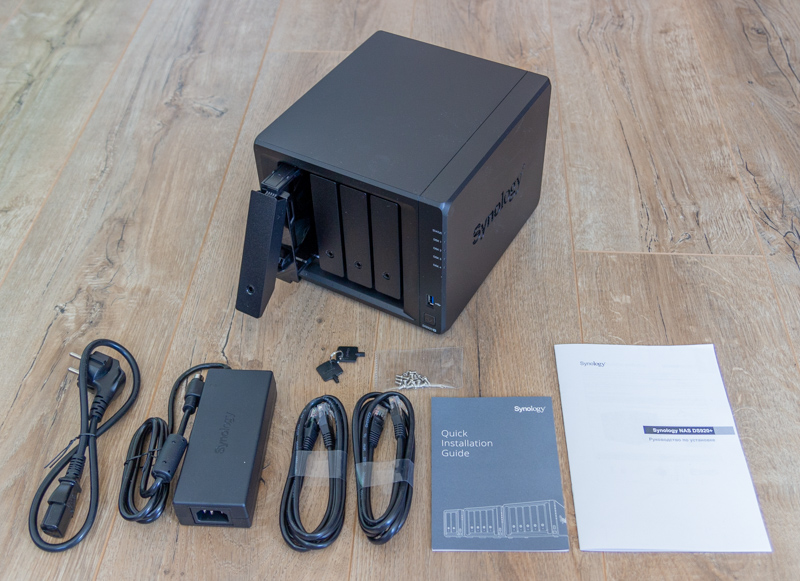

Устройство поставляется в небольшой картонной коробке, надежно защищающей небольшой по размеру сервер и аксессуары:

  • адаптер питания переменного тока (100 Вт, 12 В / 8.33 А) со съёмным кабелем,
  • два сетевых кабеля LAN RJ-45,
  • два ключа для блокировки дисковых салазок,
  • набор винтов для крепления жестких дисков форм-фактора 2.5 дюйма,
  • печатное руководство пользователя по быстрой установке на русском языке.

ds920plus комплектация 2 500x363 Обзор сетевого хранилища Synology DS920+

К Synology DS920+ могут быть приобретены дополнительные компоненты:

  • SO-DIMM non-ECC DDR4 емкостью 4 ГБ (D4NESO-2666–4G),
  • модуль расширения Synology DX517 (к Synology DS920+ можно подключить один модуль расширения),
  • 3.5″ SATA HDD (HAT5300),
  • 2.5″ SATA SSD (SAT5200),
  • M.2 2280 NVMe SSD (SNV3400)
  • VisualStation VS960HD/VS360HD,
  • Лицензионный пакет для устройств Surveillance,
  • Пакет лицензий Synology MailPlus,
  • Пакет лицензий Virtual DSM.

Внешний вид и сборка Synology DS920+

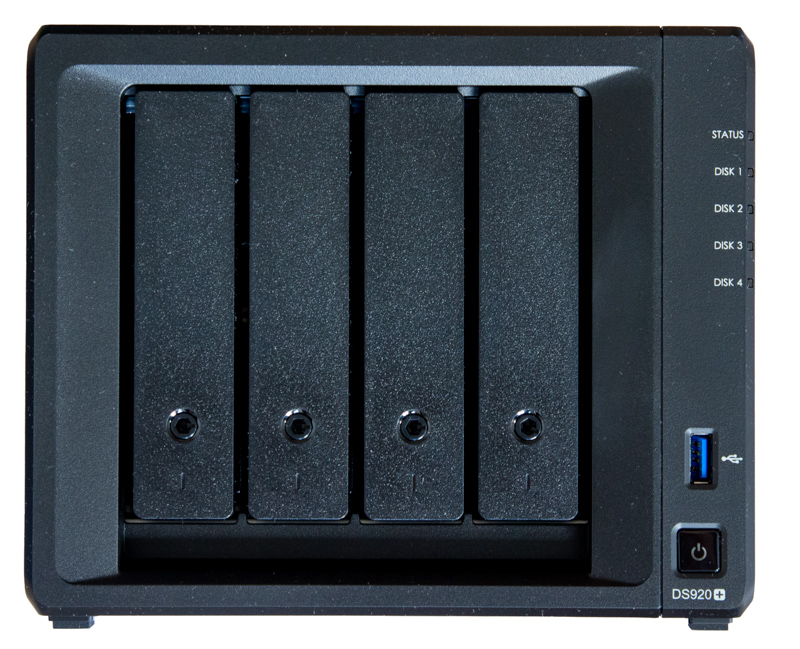

ds920plus front 400x324 Обзор сетевого хранилища Synology DS920+

ds920plus back 400x331 Обзор сетевого хранилища Synology DS920+

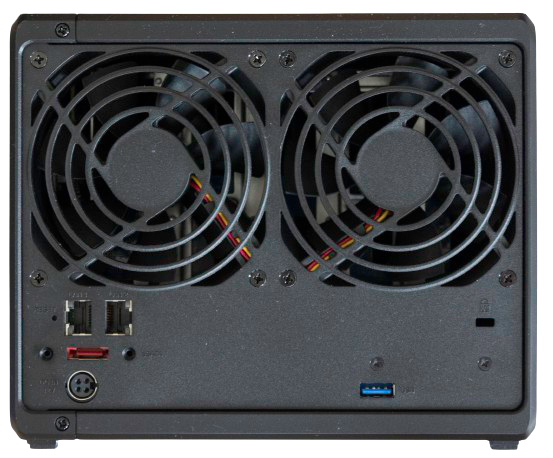

Корпус Synology DS920+ снаружи полностью окрашен в матовый чёрный цвет, выглядит очень стильно и практично: отпечатки пальцев и мелкие царапины, неизбежно накапливающиеся в процессе эксплуатации, не будут бросаться в глаза. Спереди расположены 4 лотка для жестких дисков с возможностью блокировки доступа специальным ключем, индикатор состояния системы в целом и каждого диска в отдельности, кнопка и индикатор питания, а также порт USB 3.0 для подключения внешних устройств. Здесь следует напомнить, что стандарт USB 3.0 был переименован в USB 3.2 Gen 1 организацией USB Implementers Forum (USB-IF) в 2019 году, тем не менее, далее в тексте для этого стандарта будет использоваться более привычное наименование USB 3.0. Сзади устройства находятся два вентилятора, два порта 1GbE RJ-45 с поддержкой системы Link Aggregation, порт USB 3.0, порт eSATA (используется для подключения внешних дисков SATA или модуля расширения Synology), гнездо для замка безопасности Kensington, разъем подключения питания и кнопка сброса Reset. По бокам присутствуют вентиляционные прорези, выполненные в виде надписей «Synology».

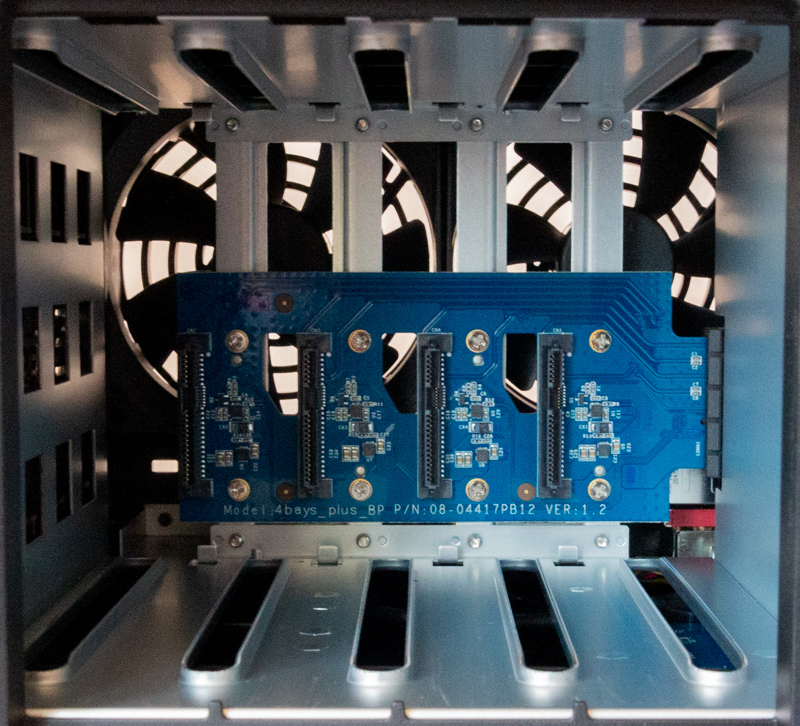

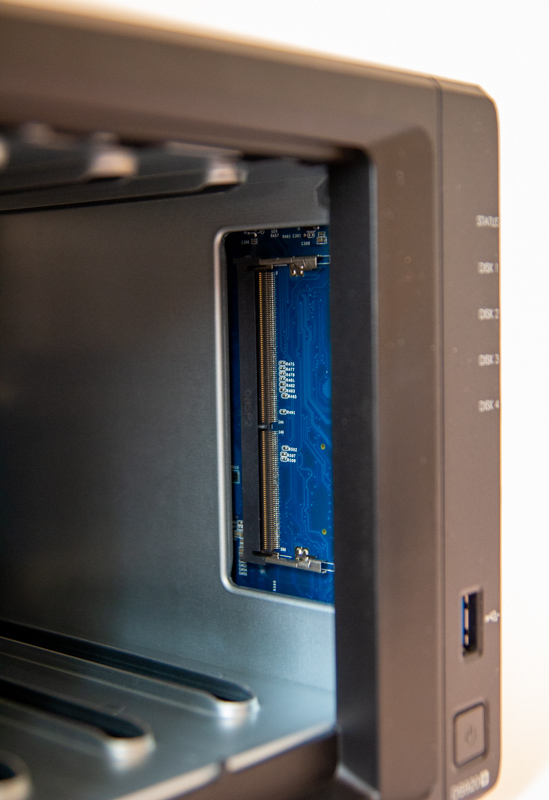

Внутри Synology DS920+ находится жёсткий металлический каркас и направляющие салазки для лотков жестких дисков. Материнская плата с процессором и памятью спрятаны, а вот расположение слота расширения памяти порадовало — нет необходимости разбирать устройство для установки дополнительных 4 ГБ памяти.

ds920 internals 400x363 Обзор сетевого хранилища Synology DS920+

ds920 internals memory 274x400 Обзор сетевого хранилища Synology DS920+

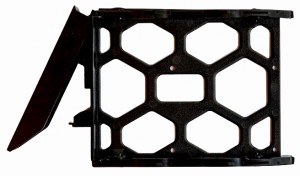

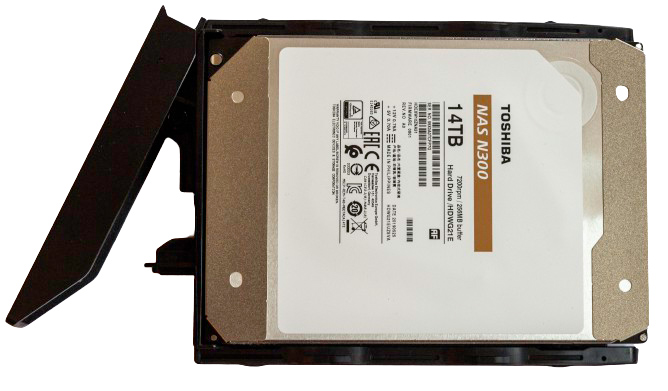

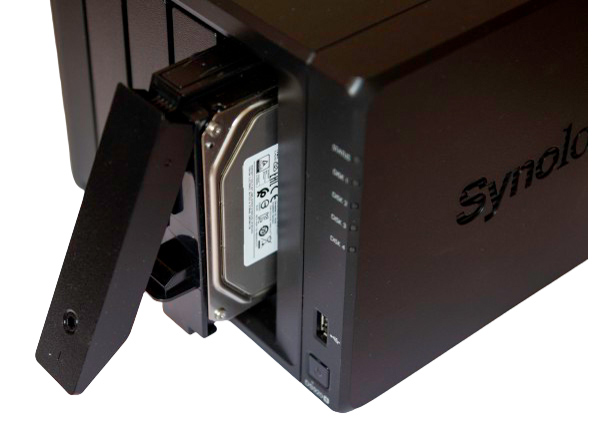

Установка жестких дисков довольно проста, для моделей форм фактора 3.5″, как и в предыдущих моделях, отвертка не потребуется. Диски крепятся в салазках с помощью специальных пластинок.

ds920 install hdd 0 300x176 Обзор сетевого хранилища Synology DS920+

ds920 install hdd 300x175 Обзор сетевого хранилища Synology DS920+

ds920 install hdd 2 400x280 Обзор сетевого хранилища Synology DS920+

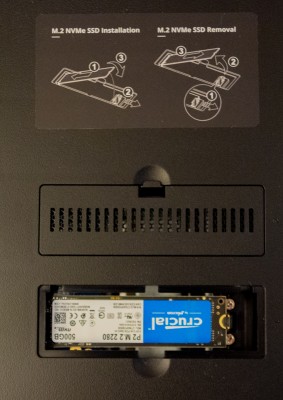

Synology DS920+ имеет систему SSD-кэша, которая позволяют существенно повысить производительность системных операций ввода-вывода и некоторых приложений. Для этого в нижней части корпуса есть два отсека для установки твердотельных накопителей SSD NVME M.2 2280. Некоторые операции будут ускорены в 20 раз. При установке одной пластины M.2 будет работать кэш на чтение, при установке двух есть возможность включить режим на чтение и запись.

ds920 m2 ssd 283x400 Обзор сетевого хранилища Synology DS920+

Технические характеристики Synology DS920+

Процессор Четырехъядерный процессор Intel Celeron J4125 с базовой частотой 2,0 ГГц и максимальной частотой до 2,7 ГГц. Механизм аппаратного шифрования AES-NI.
Встроенная в процессор графическая система Intel UHD 600
Память Встроенная память DDR4 4 ГБ с возможностью расширения до 8 ГБ
Накопители 4 HDD/SSD SATA 3,5″ или 2,5″. Покупаются отдельно, в комплект не входят.
SSD-кэш 2 твердотельных накопителя NVMe M.2 2280 для ускорения операций чтения и записи. Покупаются отдельно, в комплект не входят.
Внешние порты 2 х USB 3.0 (USB 3.2 Gen 1),
1 х eSATA,
2 х Gigabit (RJ-45) с поддержкой Link Aggregation и Wake on LAN/WAN
Размер 166×199 x 223 мм
Размер, вес 2,24 кг
Системный вентилятор 2 шт (92×92 x 25 мм). Режим максимальной скорости, режим охлаждения, тихий режим
Уровень шума Примерно 19.8 dB (A) (зависит от жестких дисков)
Потребление энергии 32.17 Вт доступ, 9.69 Вт гибернация жесткого диска (зависит от жестких дисков)
Сетевые протоколы SMB, AFP, NFS, FTP, WebDAV, CalDAV, iSCSI, Telnet, SSH, SNMP, VPN (PPTP, OpenVPNTM, L2TP)
Файловая система Внутренняя: Btrfs, EXT4. Внешняя: Btrfs, EXT4, EXT3, FAT, NTFS, HFS+, exFAT
Поддерживаемый тип RAID Synology Hybrid RAID (SHR), SHR2, Basic, JBOD, RAID 0, RAID 1, RAID 5, RAID 6, RAID 10
Миграция RAID Basic → RAID 1, Basic → RAID 5, RAID 1 → RAID 5, RAID 5 →RAID 6
Максимальный логический размер одного тома 108 ТБ
Максимальная внутренняя емкость На данный момент 64 ТБ (16 ТБ диск x 4). Емкость зависит от типов RAID.
Безопасность Брандмауэр, шифрование общей папки, шифрование SMB, FTP по SSL/TLS, SFTP, rsync по SSH, автоматическая блокировка входа, поддержка Let«s Encrypt, HTTPS (настраиваемый пакет шифрования)
Язык интерфейса Русский, English, Deutsch, Français, Italiano, Español, Dansk, Norsk, Svenska, Nederlands, Polski, Magyar, Português do Brasil, Português Europeu, Türkçe, Český, ภาษาไทย, 日本語, 한국어, 繁體中文, 简体中文
Гарантия 3 года (возможно расширение до 5 лет)

Начало работы с Synology DS920+

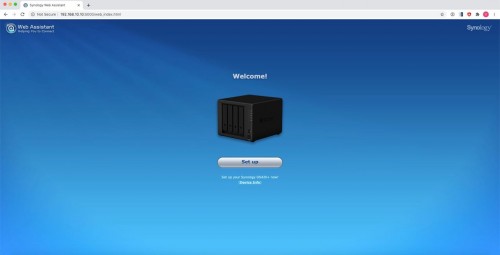

После установки дисков, подключения питания и сетевого шнура все готово к работе. После включения загорятся индикаторы и можно заходить в web-интерфейс Synology. Видеовыходов у Synology DS920+ нет, вся работа с NAS сервером осуществляется через web-интерфейс и специализированные приложения.

Настройка DS920+ достаточно проста, при необходимости можно обратиться к руководству пользователя. Также на сайте Synology представлены множество статей и руководств по настройке и работе, есть видеоролики.

Screen Shot 2020-07-19 at 00.58.37

ds920 setup migrate 399x287 Обзор сетевого хранилища Synology DS920+

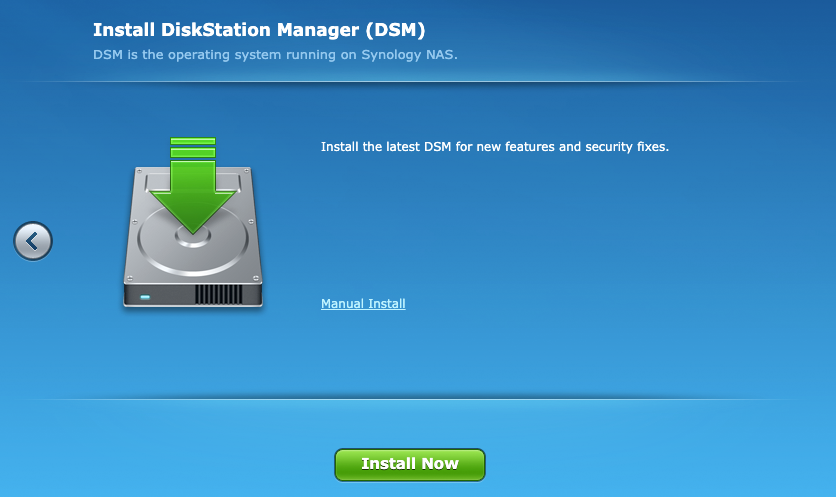

ds920 install 400x237 Обзор сетевого хранилища Synology DS920+

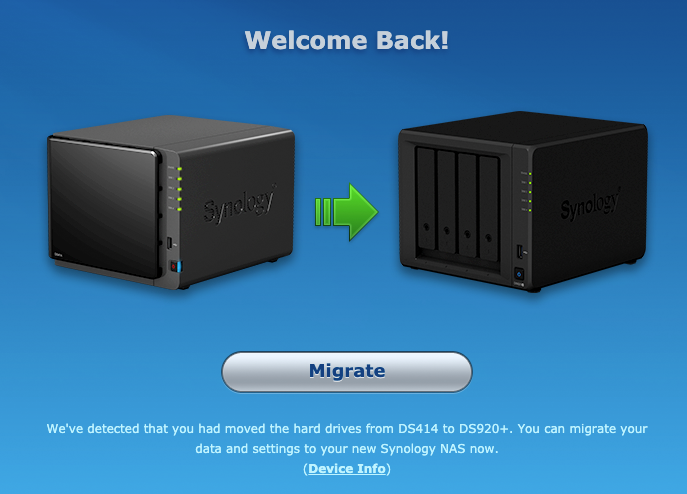

После загрузки будет предложено установить операционную систему на жесткие диски. Все данные при этом будут стерты. Если же диски ранее использовались в другом Synology NAS, то система автоматически распознает это и предложит вариант миграции данных и настроек. Весь процесс первоначальной конфигурации максимально понятен и автоматизирован, по факту необходимо лишь несколько раз нажать кнопку «Далее», придумать имя пользователя и пароль для входа в систему.

Одна из интересных возможностей инфраструктуры Synology — это система QuickConnect. Она позволяет устанавливать непрямое подключение к DSM по Интернет через серверы Synology. Таким образом, у пользователей появляется доступ к своим файлам с разных устройств и из любой точки мира. Прямой доступ будет быстрее, но для сетевых конфигураций, когда отсутствует внешний IP-адрес (например, сеть Интернет через NAT) или роутер не поддерживает проброс портов, QuickConnect является по сути единственным способом доступа к своему Synology NAS вне локальной сети. С помощью QuickConnect можно, например, обмениваться ссылками на файлы и папки с друзьями или сделать «Запрос Файла», чтобы они смогли загрузить свои фотографии или другие файлы напрямую на Synology NAS.

dsm file request 500x311 Обзор сетевого хранилища Synology DS920+

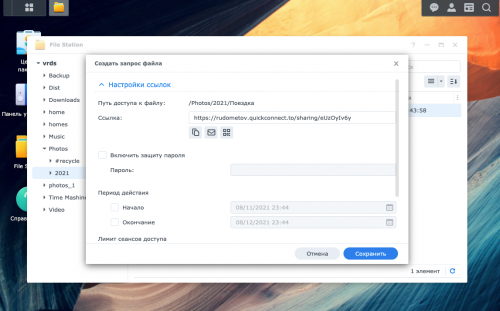

Создание запроса файла

Файлы и папки, сохраненные на Synology NAS, можно быстро и легко сделать общедоступными. Просто нажмите файл или папку правой кнопкой мыши и выберите Обмен ссылками на файлы. Это позволит создать ссылку и QR-код для отправки друзьям и другим пользователям. Они могут пройти по ссылке для загрузки выбранного файла или папки, вне зависимости от того, есть ли у них учетная запись DSM или нет.

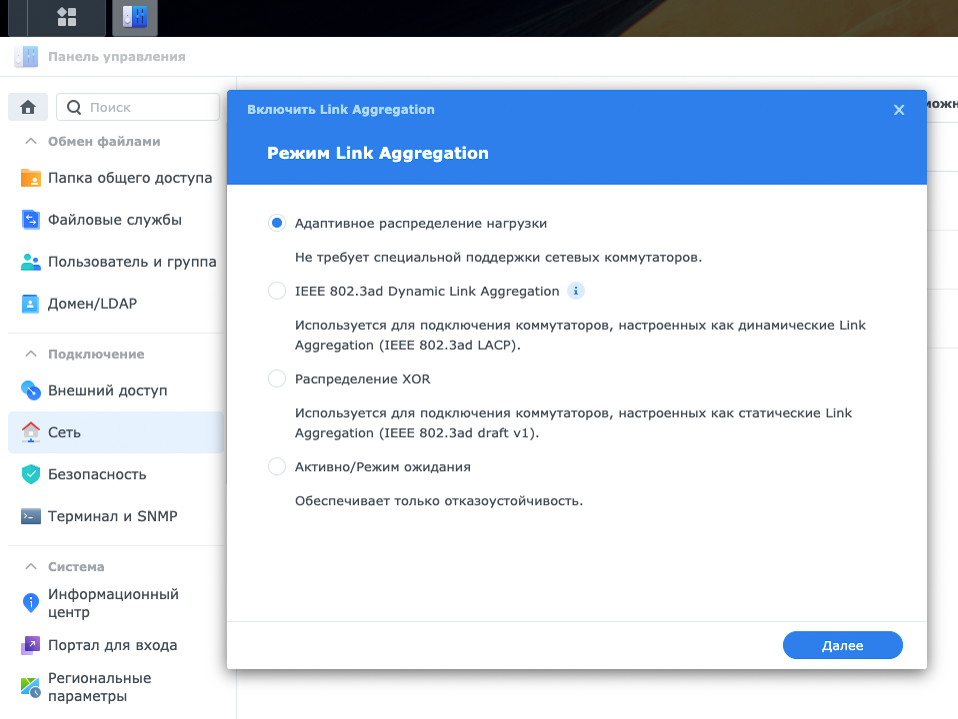

Стоит отметить, что Synology DS920+ поддерживает технологию Link Aggregation, увеличивая пропускную способность с помощью объединения нескольких сетевых интерфейсов и обеспечивая аварийное переключение трафика для сохранения сетевого соединения в случае его потери. Таким образом, существует возможность не только повысить отказоустойчивость, но и производительность нескольких пользователей. К сожалению, нет возможности настроить сеть так, чтобы один пользователь смог использовать оба гигабитных канала. Также для многих режимов Link Aggregation требуется соответствующая поддержка роутера.

dsm link aggregation 500x375 Обзор сетевого хранилища Synology DS920+

Выбор типа RAID

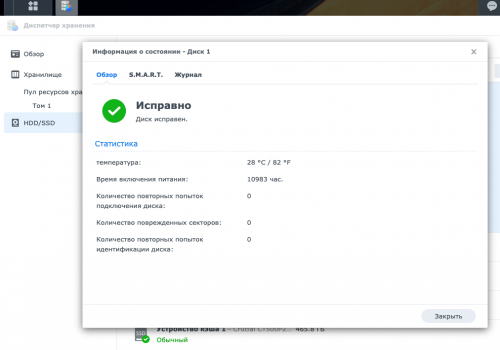

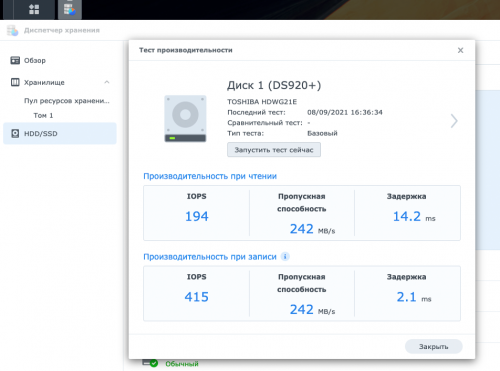

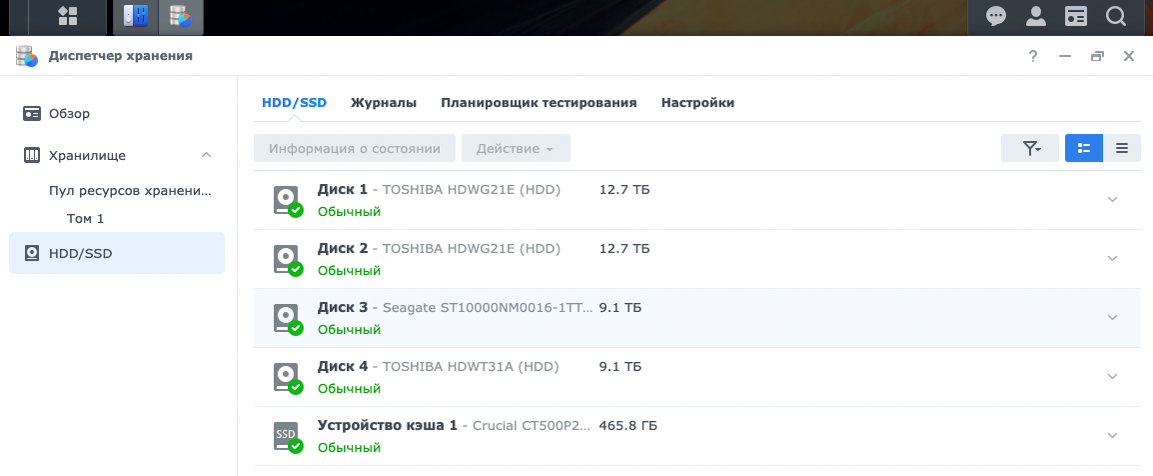

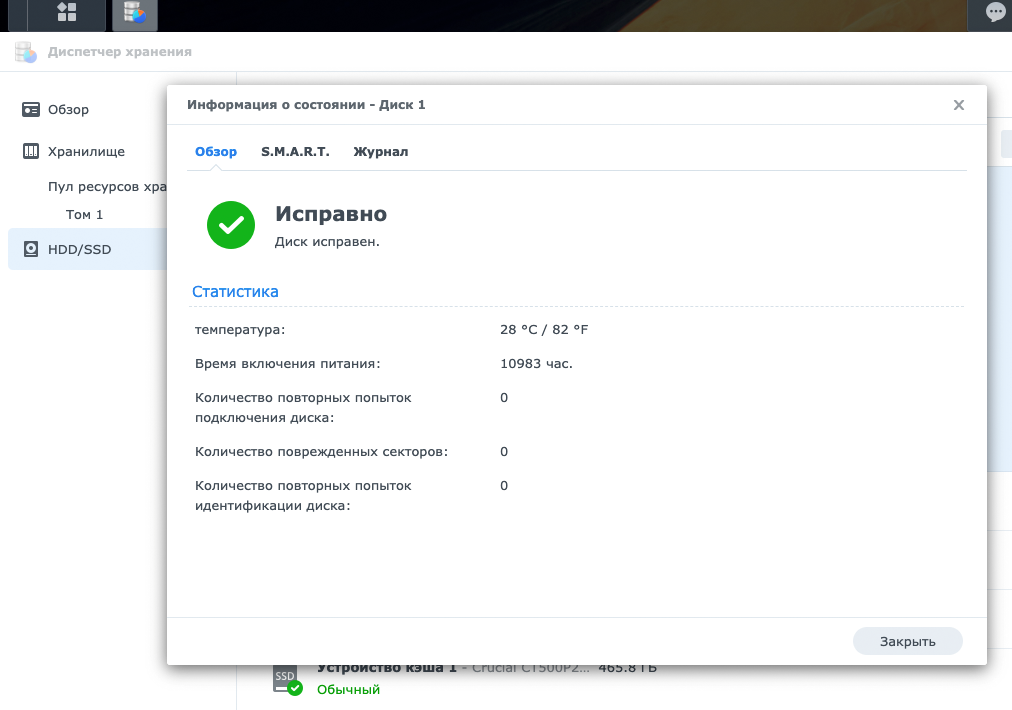

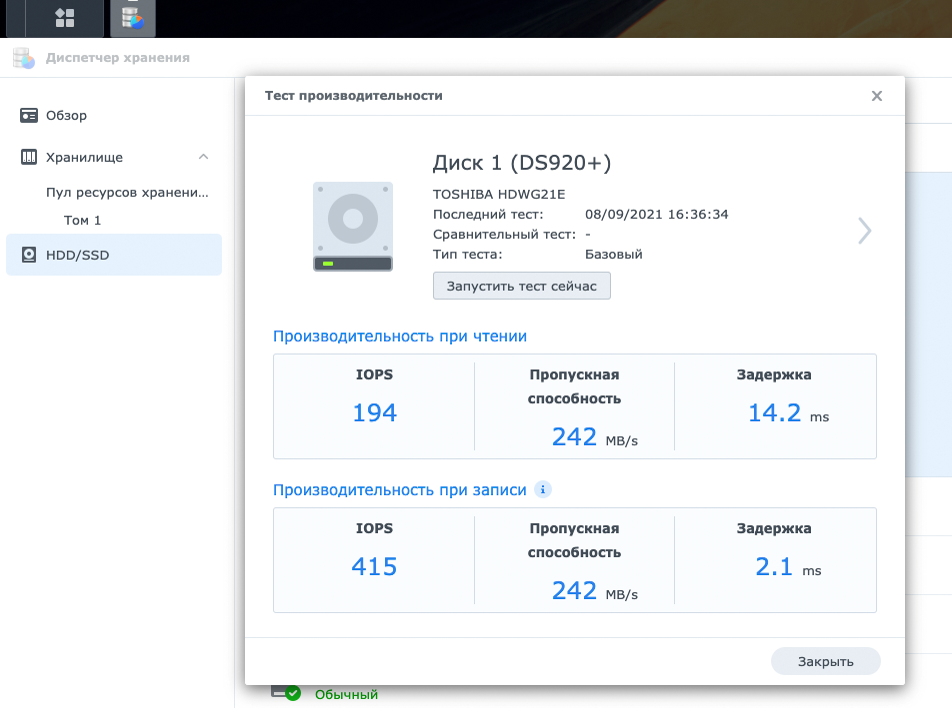

Конфигурация хранилища, в частности режим RAID, осуществляется в приложении «Диспетчер хранения». Там же можно посмотреть информацию о дисках, провести S.M. A.R.T. тесты и тесты производительности, чтобы убедиться в их работоспособности и надежности.

dsm hdd 500x206 Обзор сетевого хранилища Synology DS920+

dsm smart 500x350 Обзор сетевого хранилища Synology DS920+

dsm hdd performance 500x371 Обзор сетевого хранилища Synology DS920+

Логический раздел создается в меню Раздел. Для начинающих пользователей есть вариант «Быстро», при котором создается оптимальная конфигурация с томом SHR. «Настраиваемый» режим позволит выбрать тип пула хранения, размер тома и режим RAID.

Следует отдельно отметить фирменную технологию Synology Hybrid RAID (SHR).

Synology Hybrid RAID (SHR) является автоматизированной системой управления RAID от компании Synology. Мы рекомендуем даже опытным пользователям обратить внимание именно на SHR. Система SHR допускает использование одного или двух отказоустойчивых дисков (по аналогии с RAID 5 и 6), так что даже при отказе одного или двух дисков данные на SHR не будут утрачены.

SHR позволяет использовать диски разного объема, при этом есть вариант конфигураций с минимальными потерями в итоговом объемы раздела.

Рассмотрим в качестве примера конфигурацию из 5 дисков объемом 500 ГБ, 1 ТБ, 1.5 ТБ и два по 2 ТБ:

raid 500x291 Обзор сетевого хранилища Synology DS920+

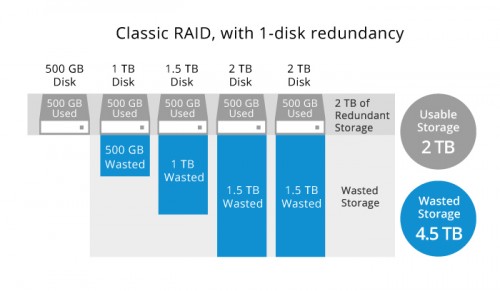

Классический массив RAID создаёт том хранилища на основе наименьшего диска в массиве. Таким образом, если объем минимального диска составляет 500 ГБ, то все диски в массиве в независимости от их размера смогут использовать только по 500 ГБ пространства для хранения, создавая том RAID с 5-ю дисками по 500 ГБ и не используя остальные 4,5 ТБ.

shr 500x291 Обзор сетевого хранилища Synology DS920+

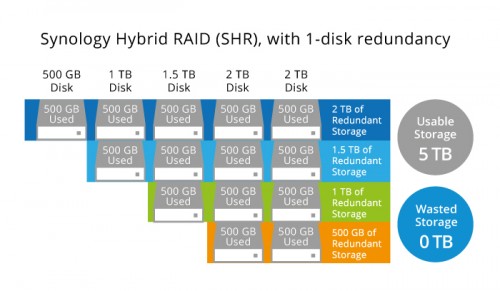

В отличие от классических массивов RAID система SHR способна разделить каждый диск на маленькие блоки и создать дополнительные возможности для хранения избыточных данных. С помощью SHR недоступный том объемом 4,5 ТБ можно использовать в виде маленьких блоков, чтобы максимально увеличить емкость каждого диска.

Другой особенностью SHR является упрощенный процесс перехода на диски большего размера.

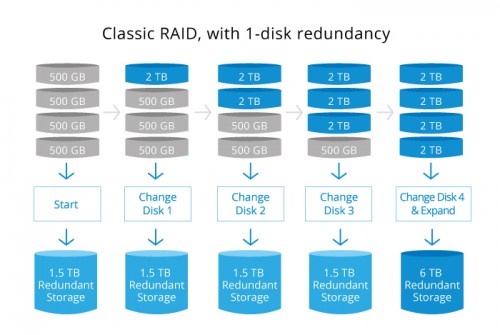

Классический RAID не позволит использовать дополнительное пространство пока все (!) диски не будут заменены на диски большего размера. Представим, что в начальной конфигурации 4 диска по 500 ГБ (с одним избыточным, RAID 5) пользователь постепенно покупает и устанавливает диски размером 2 ТБ. Даже купив и заменив 3 диска по 2 ТБ пользователю будет доступно все те же начальные 1.5 ТБ. И только после замены последнего четвертого диска, станет доступно 6 ТБ дискового пространства.

raid 2 500x335 Обзор сетевого хранилища Synology DS920+

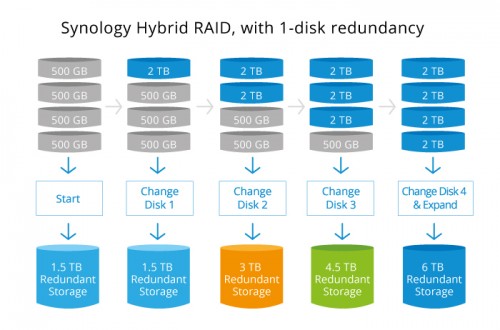

При расширении хранилища SHR работает гораздо эффективнее классического массива RAID. Уже после замены двух дисков общий объем доступного пространства составит 3 ТБ, а после замены третьего — 4.5 ТБ:

shr 2 500x330 Обзор сетевого хранилища Synology DS920+

После тестирования различных конфигураций и комбинаций дисков, а также осуществляя замену (апгрейд) можно сделать вывод, что Synology Hybrid RAID является оптимальным выбором не только для начинающих, но и для опытных пользователей.

Рассчитать результирующую емкость массива и сравнить различные типы RAID можно с помощью RAID калькулятора.

Более подробно про SHR можно почитать здесь.

Кстати, помимо RAID данные можно защитить с помощью создания резервной копии на внешний носитель через Hyper Backup или с помощью бэкапа в Synology C2 Cloud.

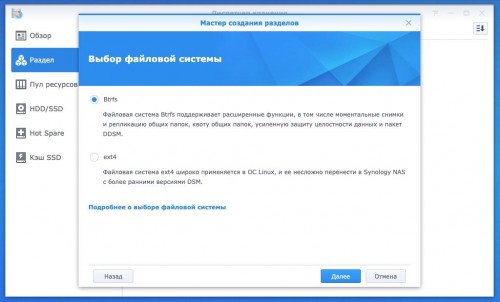

После создания раздела, необходимо выбрать для него файловую систему. Так как DS920+ поддерживает BTRFS, имеет смысл выбрать именно ее.

Screen Shot 2020-07-19 at 01.30.30

BTRFS — это современная файловая система хранения данных. Некоторые особенности BTRFS:

  • Усовершенствованная технология Snapshot обеспечивает практически мгновенную управляемую защиту данных общих папок и LUN.
  • Восстановление данных на уровне файла или папки предоставляет пользователям гибкие возможности восстановления определенных файлов или папок.
  • Гибкая система общих папок и квот пользователей обеспечивает комплексное управление квотами во всех учетных записях пользователей и во всех общих папках.
  • Самовосстановление файлов позволяет файловым системам Btrfs автоматически обнаруживать поврежденные файлы с помощью зеркальных метаданных и восстанавливать поврежденные данные, используя конфигурации RAID.
  • Сжатие «на лету» позволяет сжимать данные перед их записью на диск, чтобы оптимизировать использование ресурсов системы хранения и сократить количество команд записи на диски.

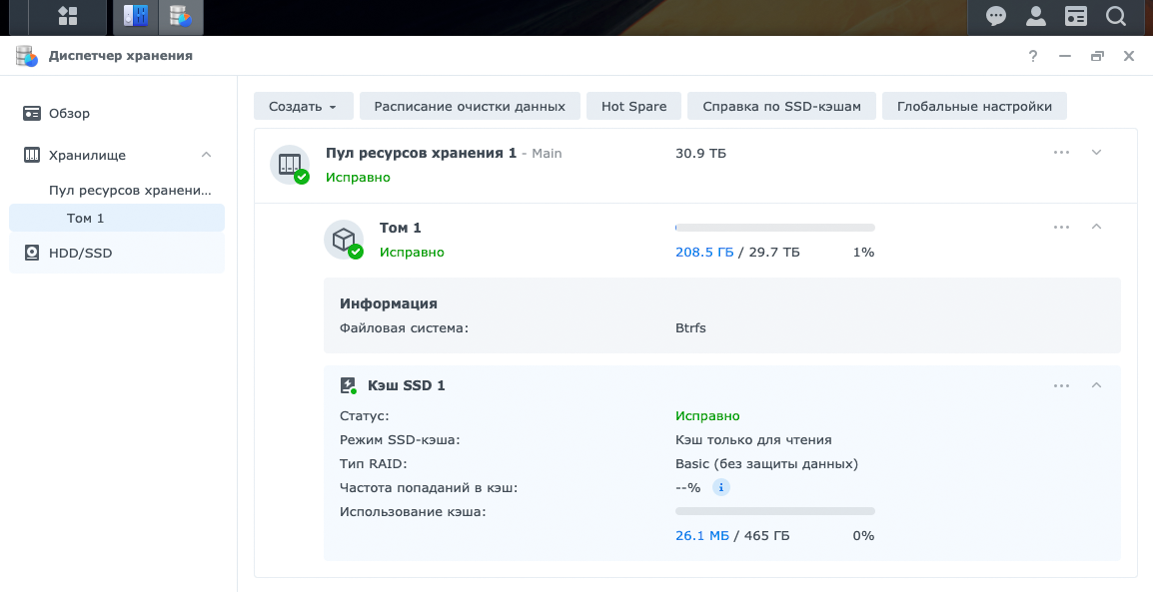

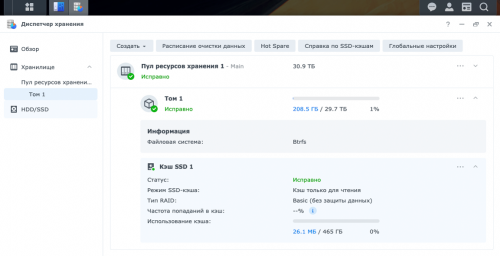

dsm hgg pool 500x256 Обзор сетевого хранилища Synology DS920+

Настройка SSD-кэша

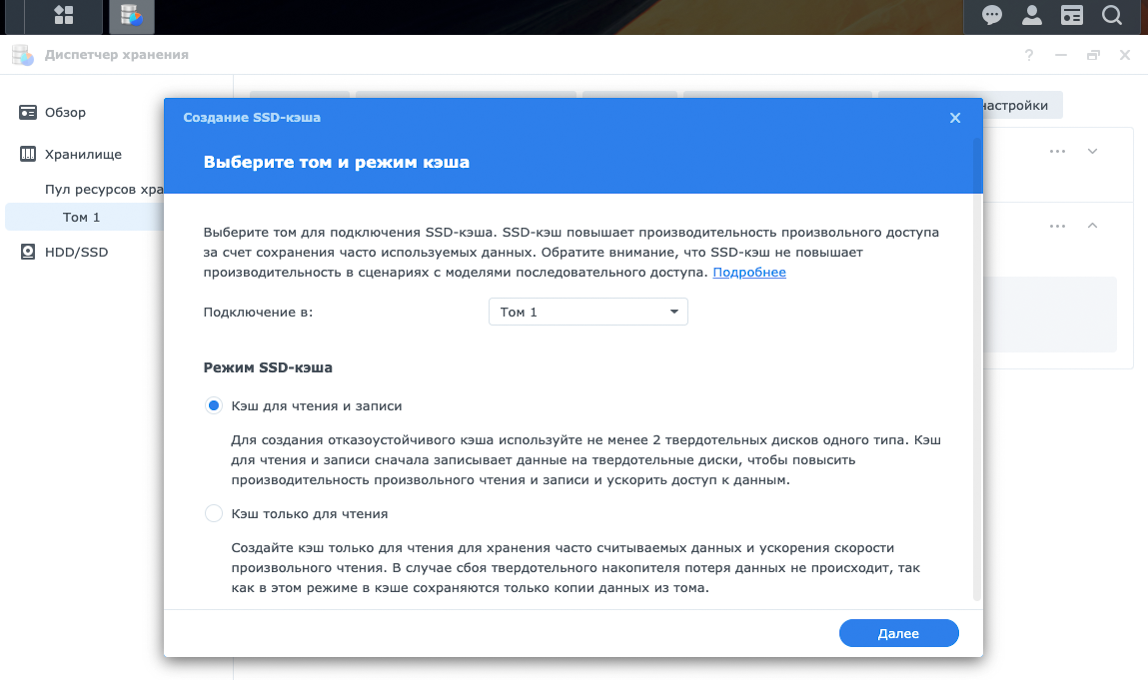

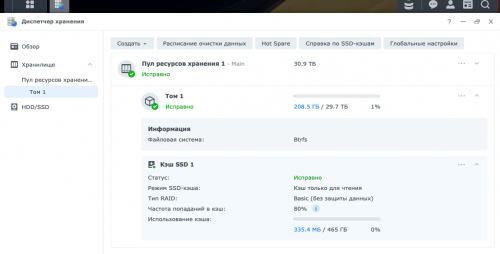

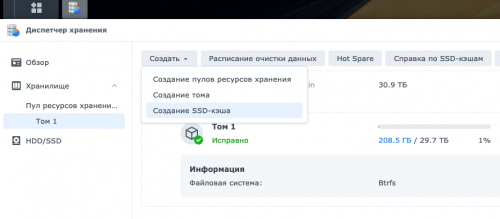

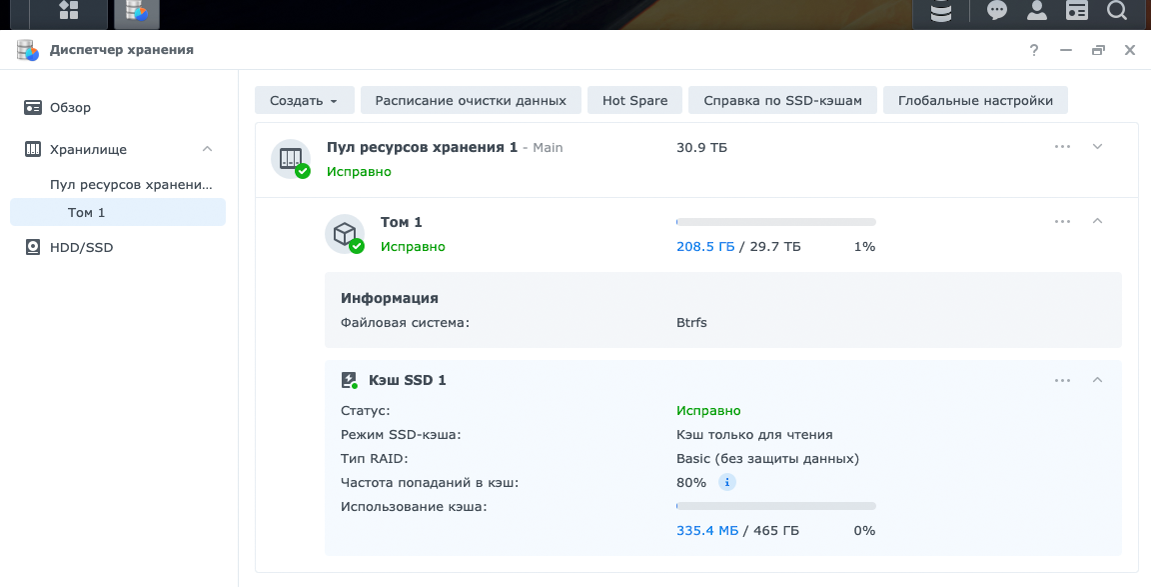

Как упоминалось ранее, SSD-кэш в DS920+ позволяет существенно повысить производительность дисковой системы. В первую очередь это относится к таким внутренним операциям, как, например, обработка, индексация и распознавание фотографий, индексация мультимедиа, поиск файлов, работа базы данных.

dsm ssd cache1 500x219 Обзор сетевого хранилища Synology DS920+

dsm ssd cache2 499x296 Обзор сетевого хранилища Synology DS920+

dsm ssh cache hit 500x254 Обзор сетевого хранилища Synology DS920+

В большинстве случаев достаточно SSD M.2 небольшого объема, в пределах 64–128 ГБ.

Тестирование

Конфигурация тестирования:

  • Жесткие диски: 2×14 ТБ, 2×10 ТБ Seagate.
  • SSD кэш: 500 ГБ M.2 NVME Crucial PCIe Gen3×4.
  • Тип RAID: 4 диска в конфигурации SHR с использованием избыточности одного диска
  • Файловая система: BTRFS

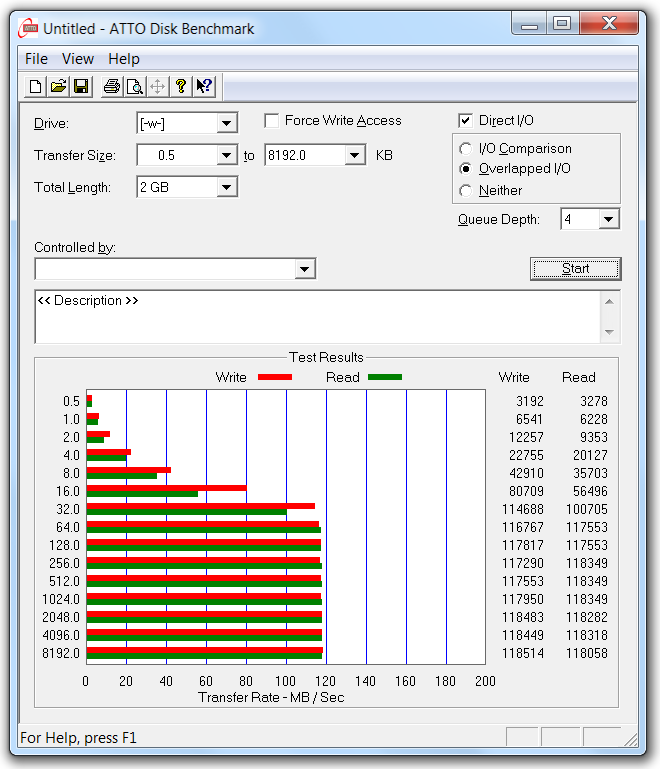

  • Тест: CrystalDiskMark 7, ATTO Disk Benchmark

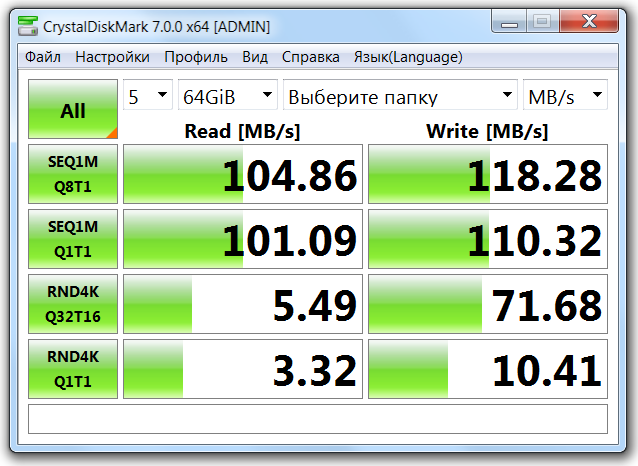

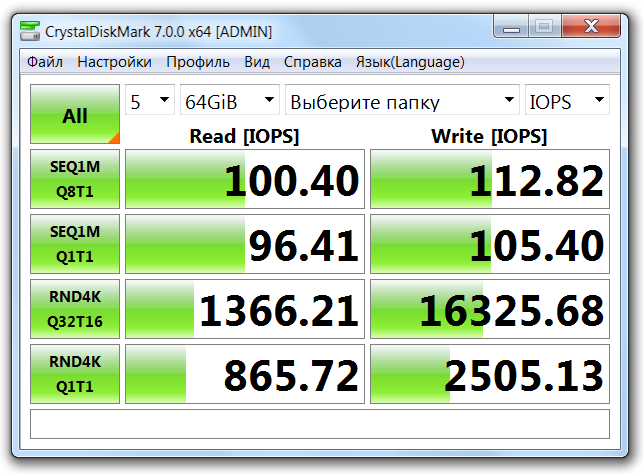

Результаты тестирования:

920nas crystal7 64g m2 500x365 Обзор сетевого хранилища Synology DS920+

920nas crystal7 64g iops 500x368 Обзор сетевого хранилища Synology DS920+

920nas atto 429x499 Обзор сетевого хранилища Synology DS920+

При тестировании Synology DS920+ фактически все упирается в сетевой интерфейс с пропускной способностью 1 Гбит/с. При одновременном доступе нескольких пользователей в настроенном режиме Link Aggregation существует возможность использовать возможности канала шириной в два гигабита.

Стоит отметить, что полученные цифры производительности довольно высоки. Этого достаточно для повседневных задач, будь то просмотр видео и фото, чтение документов или создание резервной копии.

Приложения и область применения

Для реализации всех возможностей устройства компания Synology создала специализированную операционную систему DSM и Центр Пакетов, где можно устанавливать дополнительные приложения на Synology NAS. Доступно более 100 приложений как от фирмы Synology, так и от сторонних разработчиков. Домашние пользователи несомненно оценят мультимедиа приложения для организации хранения и просмотра фото и видео файлов. Для офисов актуальны системы резервного копирования, почтовый сервер, календарь, чат, работа с документами. Есть много возможностей и для разработчиков, от хостинга сайтов и репозиториев до систем виртуализации.

dsm7 packages 500x309 Обзор сетевого хранилища Synology DS920+

Описание даже самых популярных приложений и их возможностей достойны отдельной статьи.

Выводы

Synology DiskStation DS920+ является удобным и высокоэффективным решением для домашнего и офисного использования, когда необходимо надежное центральное хранилище информации. Аппаратное обеспечение DS920+ превосходно справляется со всеми задачами, а программное обеспечение позволяет раскрыть весь потенциал сетевого сервера.

Основным достоинством устройства, несомненно, является операционная система DSM, управляющая работой сервера, а также набор пакетов (программ), которые более подробно будут рассмотрены в следующей статье.

↓
