В этой статье мы рассмотрим игровую материнскую плату Asus ROG Strix Z370-I Gaming на новом чипсете Intel Z370 под процессоры Coffee Lake. Отличительной особенностью этой платы являются ее размеры: она выполнена в форм-факторе Mini-ITX и ориентирована на компактные производительные ПК.
Комплектация и упаковка
Плата Asus ROG Strix Z370-I Gaming поставляется в очень компактной по размерам коробке.
Комплект поставки скромный. В него входит руководство пользователя, DVD-диск с драйверами и утилитами, стикеры для кабелей и набор наклеек Asus ROG, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеет угловой разъем с одной стороны), антенна для Wi-Fi-модуля, кабель для подключения адресуемой RGB-ленты, пластиковая рамка для безопасной установки процессора в разъем на плате, заглушка панели разъемов, а также пластиковые стяжки для кабелей.
Конфигурация и особенности платы
Сводная таблица характеристик платы Asus ROG Strix Z370-I Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
| Поддерживаемые процессоры | Intel Core 8-го поколения (Coffee Lake) |
|---|---|
| Процессорный разъем | LGA1151 |
| Чипсет | Intel Z370 |
| Память | 2 × DDR4 (до 32 ГБ) |
| Аудиоподсистема | Realtek ALC1220 |
| Сетевой контроллер | 1 × Intel I219-V 1 × Asus Wi-Fi Go! (Realtek RTL8822BE, Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.2) |
| Слоты расширения | 1 × PCI Express 3.0 x16 2 × M.2 |
| SATA-разъемы | 4 × SATA 6 Гбит/с |
| USB-порты | 6 × USB 3.0 1 × USB 3.1 (вертикальный разъем) 6 × USB 2.0 |
| Разъемы на задней панели | 3 × USB 3.0 (Type-A) 1 × USB 3.0 (Type-C) 4 × USB 2.0 1 × DisplayPort 1 × HDMI 1 × RJ-45 2 разъема для подключения антенны 1 × S/PDIF (оптический, выход) 5 аудиоразъемов типа миниджек (3,5 мм) |
| Внутренние разъемы | 24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 4 × SATA 6 Гбит/с 2 × M.2 3 разъема для подключения 4-контактных вентиляторов 1 разъем для датчика Water Flow 1 вертикальный разъем для подключения фронтального порта USB 3.1 1 разъем для подключения портов USB 3.0 1 разъем для подключения портов USB 2.0 1 разъем для подключения термодатчика 1 разъем для подключения цифровой RGB-ленты 5 В |
| Форм-фактор | Mini-ITX (170×170 мм) |
| Средняя цена | |
| Розничные предложения |
Форм-фактор
Плата Asus ROG Strix Z370-I Gaming выполнена в форм-факторе Mini-ITX (170×170 мм), Для ее монтажа в корпус предусмотрено четыре отверстия.
Чипсет и процессорный разъем
Плата Asus ROG Strix Z370-I Gaming основана на новом чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.
Память
Для установки модулей памяти на плате Asus ROG Strix Z370-I Gaming предусмотрено только два DIMM-слота, что типично для плат с форм-фактором Mini-ITX. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 32 ГБ (при использовании модулей емкостью по 16 ГБ).
Слоты расширения и разъемы M.2
Для установки видеокарт, плат расширения и накопителей на материнской плате Asus ROG Strix Z370-I Gaming имеется один слот PCI Express 3.0 x16 и два разъема M.2. Опять-таки отметим, что наличие только одного слота PCI Express 3.0 x16 является типичным для плат с форм-фактором Mini-ITX, поскольку на плате просто нет места, чтобы разместить еще слоты.
Слот PCI Express 3.0 x16 реализован на базе процессорных линий PCIe 3.0 и всегда работает в режиме x16.
Разъемы M.2 реализованы через чипсет. Один разъем (M.2_1) расположен на лицевой стороне платы. Этот разъем поддерживает накопители с интерфейсом PCIe 3.0 x4 и SATA и типоразмером 2242/2260/2280. Для накопителя, устанавливаемого в разъем M.2_1, на плате предусмотрен радиатор.
Второй разъем M.2 (M.2_2) расположен с обратной стороны платы. Он поддерживает накопители только с интерфейсом PCIe 3.0 x4 и типоразмером 2242/2260/2280.
При установке накопителей с типоразмером 2242 используются специальные монтажные удлинители.
Видеоразъемы
Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы Display Port 1.2 и HDMI 1.4.
SATA-порты
Для подключения накопителей или оптических приводов на плате предусмотрено четыре порта SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Все порты SATA выполнены вертикальными.
USB-разъемы
Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и один порт USB 3.1.
Все порты USB 2.0 и USB 3.0 реализованы непосредственно через чипсет Intel Z370. Четыре порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, из них три порта USB 3.0 имеют разъем Type-A, а четвертый — Type-С. Для подключения еще двух портов USB 2.0 и двух портов USB 3.0 на плате имеется один разъем USB 2.0 и один разъем USB 3.0 (по два порта на разъем).
На плате Asus ROG Strix Z370-I Gaming имеется еще один разъем вертикального типа для подключения фронтального порта USB 3.1, который реализован на базе контроллера ASMedia ASM3142.
Сетевой интерфейс
Для подключения к сети на плате Asus ROG Strix Z370-I Gaming предусмотрен гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).
Кроме того, имеется беспроводной адаптер, устанавливаемый в отдельный разъем M.2. Этот двухдиапазонный (2,4 и 5 ГГц) модуль основан на чипе Realtek RTL8822BE и поддерживает стандарты Wi-Fi 802.11a/b/g/n/ac и Bluetooth 4.2.
Как это работает
Чипсет Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксирована, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.
А теперь посмотрим, как все это реализовано в варианте платы Asus ROG Strix Z370-I Gaming.
В принципе, здесь все очень просто и ничего ни с чем не разделяется. Такая ситуация типична для плат с форм-фактором Mini-ITX. Дополнительных контроллеров здесь по минимуму, так что HSIO-портов чипсета вполне хватает на всё.
Через чипсет на плате реализованы два разъема M.2, сетевой контроллер, Wi-Fi-модуль и контроллер ASMedia ASM3142. Все это в совокупности требует 12 портов PCIe 3.0 (контроллер ASMedia ASM3142 подключается к чипсету по двум линиям PCIe 3.0). Кроме того, задействуется еще пять портов SATA (четыре отдельных порта и один порт в составе разъема M.2) и шесть портов USB 3.0, что требует еще 11 HSIO-портов. Таким образом, всего получается 23 HSIO-порта, то есть даже возможности чипсета Intel Z370 здесь используются не в полной мере.
Блок-схема платы Asus ROG Strix Z370-I Gaming показана на рисунке.
Дополнительные особенности
Как правило, у плат с форм-фактором Mini-ITX нет никаких дополнительных особенностей, что является следствием их компактных размеров. В частности, на плате Asus ROG Strix Z370-I Gaming нет ни кнопок включения и перезагрузки, ни индикатора POST-кодов. Пожалуй, единственное, что можно отметить, это наличие металлического кожуха на слоте PCI Express 3.0 x16, но такие кожухи сейчас есть практически на всех платах.
На плате есть специальный трехконтактный разъем RGB Strip, который предназначен для подключения адресуемой светодиодной ленты (в комплект она не входит). Кроме того, с обратной стороны платы, по краю, противоположному задней панели разъемов, расположено 12 RGB-светодиодов подсветки. Их цвет и схему свечения можно настроить с использованием утилиты Asus Aura, входящей в комплект.
Также стоит отметить наличие четырех светодиодных индикаторов (они расположены друг рядом с другом), которые позволяют производить диагностику системы в ходе загрузки: CPU, DRAM, VGA и Boot. Если система не грузится, то по индикаторам можно понять, в чем проблема.
Есть на плате и перемычка Clear CMOS (для сброса настроек BIOS). Кроме того, есть двухконтактный разъем для подключения термодатчика (сам датчик в комплект не входит). И последняя особенность платы заключается в том, что на ней нет традиционной батарейки. Есть лишь двухконтактный разъем, который позволяет подключить эту батарейку, но где взять соответствующий провод — непонятно.
Система питания
Как и большинство плат, модель Asus ROG Strix Z370-I Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.
Регулятор напряжения питания процессора 8-канальный и построен на базе PWM-контроллера Digi+ VRM c маркировкой ASP1400BT. Сами каналы питания построены с использованием MOSFET-транзисторов NTMFD4C86N компании On Semiconductor.
Система охлаждения
Система охлаждения платы Asus Strix Z370-I Gaming состоит из трех отдельных радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора (MOSFET-транзисторов). Еще один радиатор предназначен для охлаждения чипсета и SSD-накопителя, устанавливаемого в разъем M.2_1. Этот радиатор состоит из двух частей: верхняя часть в виде металлической полоски снимается для монтажа M.2-накопителя, после чего ставится обратно.
Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_Fan, CPU_Opt) для подключения вентиляторов кулера процессора и один четырехконтактный разъем для подключения кулера водяной системы охлаждения. Режим работы каждого подключенного к плате вентилятора можно настраивать в UEFI BIOS.
Аудиоподсистема
Аудиоподсистема платы Asus Strix Z370-I Gaming имеет традиционное для плат Asus маркетинговое название SupremeFX. Аудиоподсистема основана на HDA-аудиокодеке Realtek ALC1220, который закрыт металлическим кожухом. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.
На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Strix Z370-I Gaming получил оценку «Очень хорошо».
| Тестируемое устройство | материнская плата Asus Strix Z370-I Gaming |
|---|---|
| Режим работы | 24-bit, 44 kHz |
| Маршрут сигнала | выход на наушники — вход Creative E-MU 0204 USB |
| Версия RMAA | 6.3.0 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | −0,6 дБ /−0,6 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ |
+0,01, −0,08
|
Отлично
|
|---|---|---|
| Уровень шума, дБ (А) |
Хорошо
|
|
| Динамический диапазон, дБ (А) |
Хорошо
|
|
| Гармонические искажения, % |
Очень хорошо
|
|
| Гармонические искажения + шум, дБ (A) |
Посредственно
|
|
| Интермодуляционные искажения + шум, % |
Очень хорошо
|
|
| Взаимопроникновение каналов, дБ |
Отлично
|
|
| Интермодуляции на 10 кГц, % |
Очень хорошо
|
|
| Общая оценка |
Очень хорошо
|
|

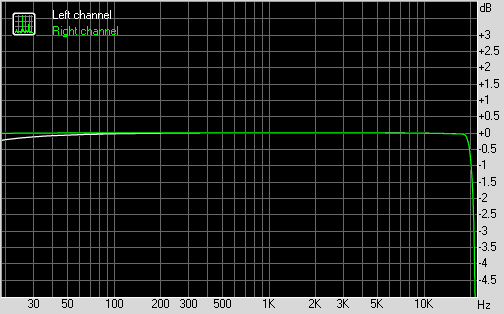

Частотная характеристика
|
Левый
|
Правый
|
|
|---|---|---|
| От 20 Гц до 20 кГц, дБ |
−0,86, +0,01
|
−0,86, +0,01
|
| От 40 Гц до 15 кГц, дБ |
−0,08, +0,01
|
−0,02, +0,01
|
Уровень шума
|
Левый
|
Правый
|
|
|---|---|---|
| Мощность RMS, дБ | ||
| Мощность RMS, дБ (A) | ||
| Пиковый уровень, дБ | ||
| Смещение DC, % |
Динамический диапазон
|
Левый
|
Правый
|
|
|---|---|---|
| Динамический диапазон, дБ | ||
| Динамический диапазон, дБ (А) | ||
| Смещение DC, % |
Гармонические искажения + шум (−3 дБ)
|
Левый
|
Правый
|
|
|---|---|---|
| Гармонические искажения, % | ||
| Гармонические искажения + шум , % | ||
| Гармонические искажения + шум (A-взвеш.), % |
Интермодуляционные искажения
|
Левый
|
Правый
|
|
|---|---|---|
| Интермодуляционные искажения + шум, % | ||
| Интермодуляционные искажения + шум (A-взвеш.), % |
Взаимопроникновение стереоканалов
|
Левый
|
Правый
|
|
|---|---|---|
| Проникновение на 100 Гц, дБ | ||
| Проникновение на 1000 Гц, дБ | ||
| Проникновение на 10000 Гц, дБ |

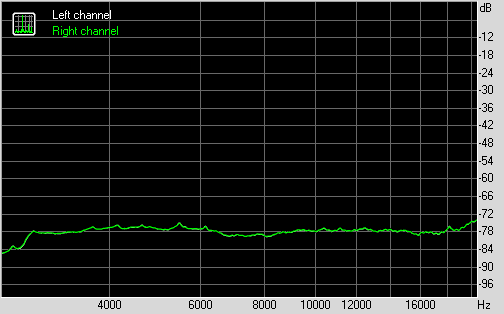

Интермодуляционные искажения (переменная частота)
|
Левый
|
Правый
|
|
|---|---|---|
| Интермодуляционные искажения + шум на 5000 Гц, % | ||
| Интермодуляционные искажения + шум на 10000 Гц, % | ||
| Интермодуляционные искажения + шум на 15000 Гц, % |
UEFI BIOS
Про возможности настройки UEFI BIOS на плате Asus Strix Z370-I Gaming мы писать не станем — все здесь ничем не отличается от других плат серии Asus ROG на базе чипсета Intel Z370. В том числе, разумеется, предусмотрена и возможность разгона.
Выводы
Asus Strix Z370-I Gaming выпущена на замену плате Asus Strix Z270I Gaming — разница между ними лишь в том, что они ориентированы на разные процессоры. Собственно, и чипсеты, на которых они основаны, ничем друг от друга не отличаются за исключением той же поддержки разных семейств процессоров. У плат одинаковые PCB, одинаковые наборы слотов, разъемов и портов. Веяние времени привело лишь к тому, что на Asus Strix Z270I Gaming реализован четырехконтактный разъем для подключения обычной RGB-ленты, а на Asus Strix Z370-I Gaming — трехконтактный разъем для подключения адресуемой RGB-ленты. Вот и вся разница.
В целом можно сказать, что Asus Strix Z370-I Gaming — отличное решение для компактных игровых и просто высокопроизводительных ПК с возможностью разгона процессора и реализацией моддинговой подсветки. На момент написания этого обзора примерная розничная стоимость платы составляла 14 тысяч рублей.
