Корпус Cooler Master MasterBox 540 с оригинальной передней панелью и красивой подсветкой, а также съемной верхней панелью

Розничные предложения

С корпусами серии MasterBox компании Cooler Master мы хорошо знакомы, в том числе нередко встречали их при тестировании готовых компьютеров. Новая предоставленная нам на тесты модель MasterBox 540 выделяется из массы подобных решений оригинальной передней панелью, оформленной в стиле полупрозрачного камня. Правда, выполнена она не из стекла, а из пластика, но зато полупрозрачного и тонированного. Подсветка же передней панели создается лентой с индивидуальной адресацией светодиодов. Таким образом, перед нами корпус, при создании которого много внимания уделили внешнему виду. Традиционно, подобные модели позиционируются в качестве геймерских решений, хотя, честно говоря, сейчас в их качестве позиционируется чуть ли не 90% корпусов на розничном рынке.

Наличие среди разъемов корпуса USB Type-C также намекает, что это не самая дешевая модель.

blank

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде, всего на два диска, и снять его нельзя.

blank

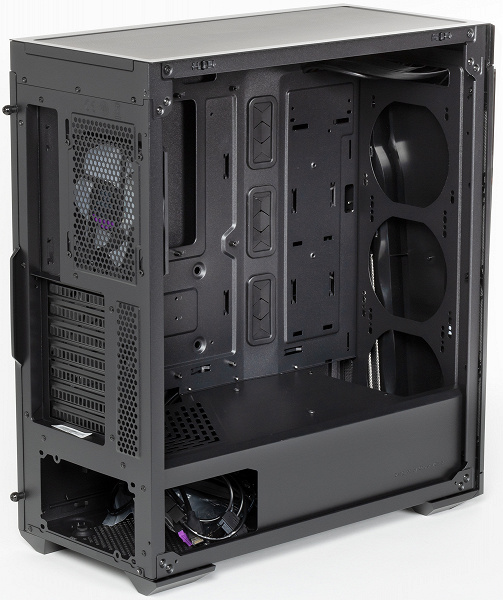

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата E-ATX (шириной до 272 мм) или ATX (и менее габаритной) и горизонтальным расположением блока питания снизу на дне корпуса.

Кожух закрывает место установки блока питания со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. В данном случае кожух выполнен из пластика и выполняет исключительно декоративную роль.

blank

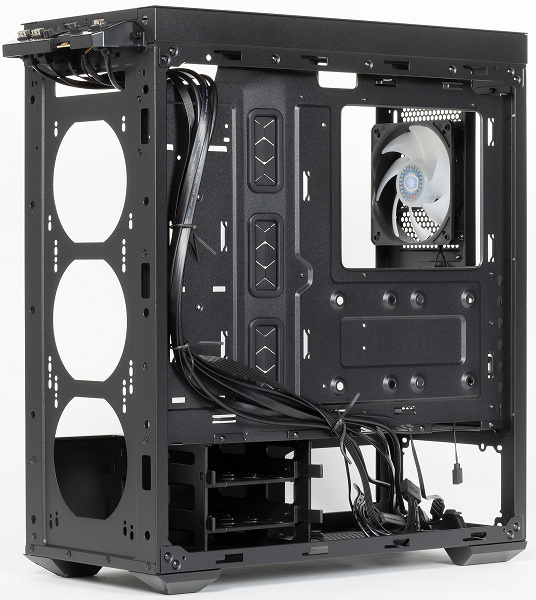

На оборотной стороне основания для системной платы также присутствуют места для установки накопителей. А вот посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

Система подсветки

blank

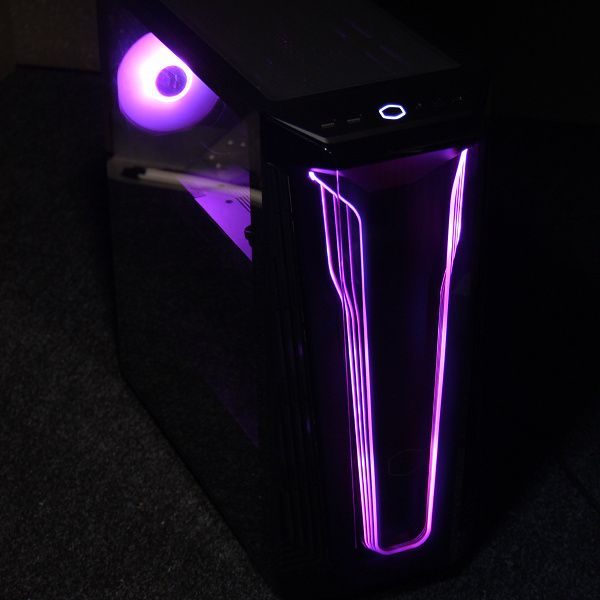

В корпусе реализована разветвленная система подсветки с управлением на базе штатного контроллера.

blank

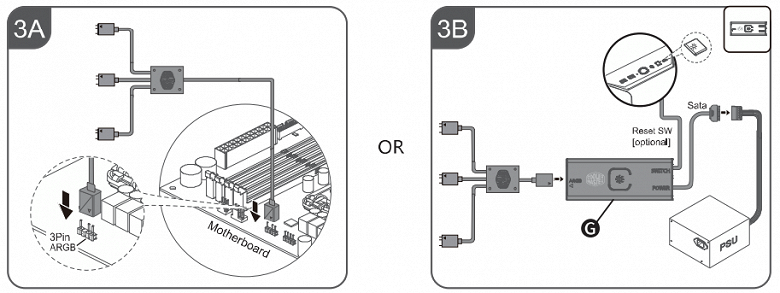

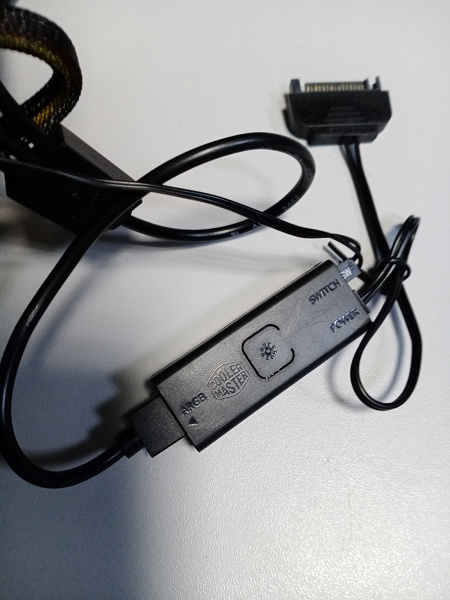

В качестве источников света используется светодиодная лента с индивидуальной адресацией светодиодов, которая подключаются ко встроенному контроллеру при помощи стандартных трехконтактных разъемов типа ARGB с колодкой 1×4, а также один вентилятор с подсветкой, который подключается аналогично.

blank

Нужно отметить, что все источники света имеют стандартные разъемы, поэтому при желании их можно подключить не к штатному контроллеру, а к совместимой системной плате или же стороннему контроллеру. В комплект входит трехпортовый разветвитель, через который все они подключены к штатному однокнопочному контроллеру.

Контроллер поддерживает ручное управление при помощи кнопки на собственном корпусе или на верхней панели, в качестве которой по умолчанию используется кнопка перезагрузки.

Питание системы подсветки осуществляется через разъем SATA Power.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 и 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

blank

В корпусе предустановлен один вентилятор SickleFlow PWM ARGB (1800 об/мин) типоразмера 120 мм, который расположен сзади.

Вентилятор имеет два разъема: стандартный четырехконтактный с возможностью подключения к системной плате с управлением ШИМ и стандартный трехконтактный разъем c колодкой 1×4 (ARGB) для управления подсветкой.

Никакого контроллера для управления скоростью вращения вентиляторов или разветвителя в комплекте нет.

  Спереди Сверху Сзади Справа Слева Дополнительно
Посадочные места для вентиляторов 3×120 /2×140 мм 3×120 /2×140 мм 1×120 мм нет нет нет
Установленные вентиляторы нет нет 1×120 мм нет нет нет
Посадочные места для радиаторов 360/280 мм 360/280 мм 120 мм нет нет нет
Фильтр штамповка штамповка нет нет нет нет

В корпусе можно установить до трех радиаторов: спереди — до 360 мм, сверху — до 280 мм.

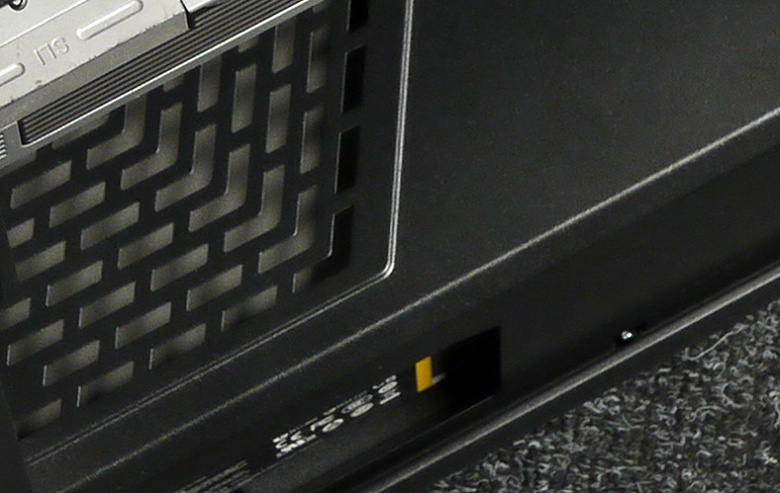

Фильтр под блоком питания выполнен из крупноячеистой сетки, которая представляет собой проштампованный лист пластика с круглыми отверстиями. Рамки он не имеет. И если снять его на ощупь еще как-то можно, то поставить обратно уже затруднительно. К тому же, зацепы для фильтра очень короткие, что приводит к периодическому выпадению фильтрующего элемента, особенно если двигать корпус по ковровому покрытию.

blank

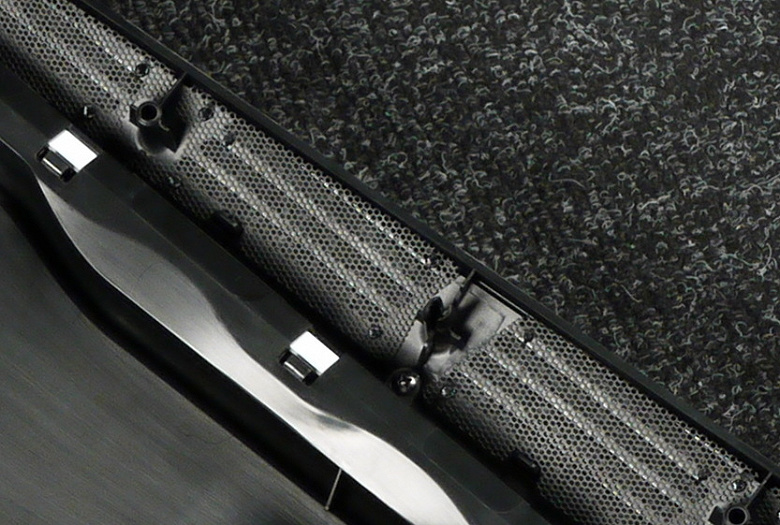

Спереди приточные отверстия, расположенные на торцах передней панели, прикрыты несъемной крупноячеистой сеткой полностью идентичной конструкции.

blank

Снять только фильтрующие элементы в данном случае нельзя, а промыть под водой переднюю панель целиком не представляется возможным, так как на ней смонтированы электрические цепи питания и светодиодная лента.

blank

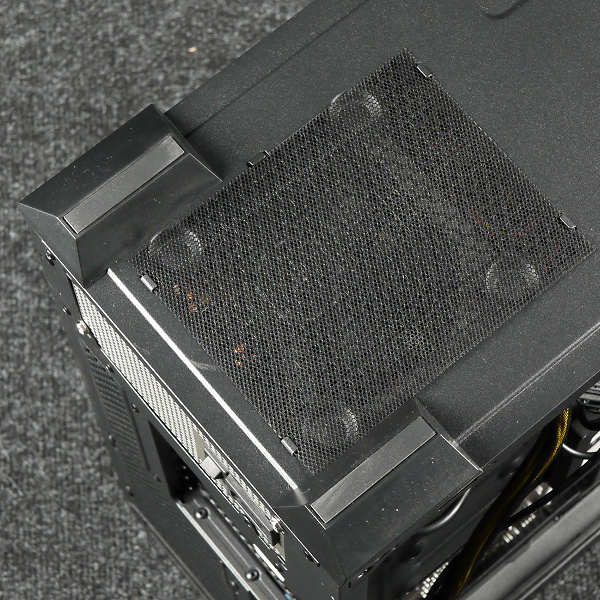

Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому бо́льшая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

В целом защита от проникновения пыли находится на невысоком уровне, так как формально фильтры есть, но их эффективность оставляет желать лучшего.

Конструкция

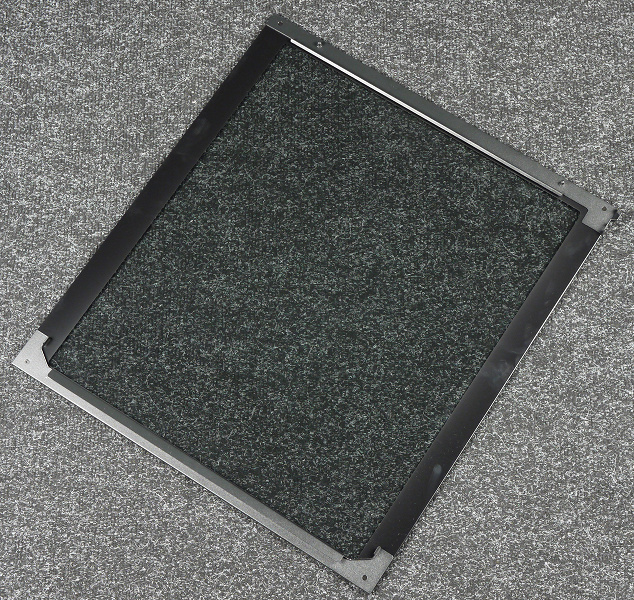

Левая боковая стенка выполнена из закаленного стекла со стальными накладками. Система крепления — гильотинного типа: стенка вставляется сверху вниз, где есть зацеп, благодаря которому она и фиксируется.

blank

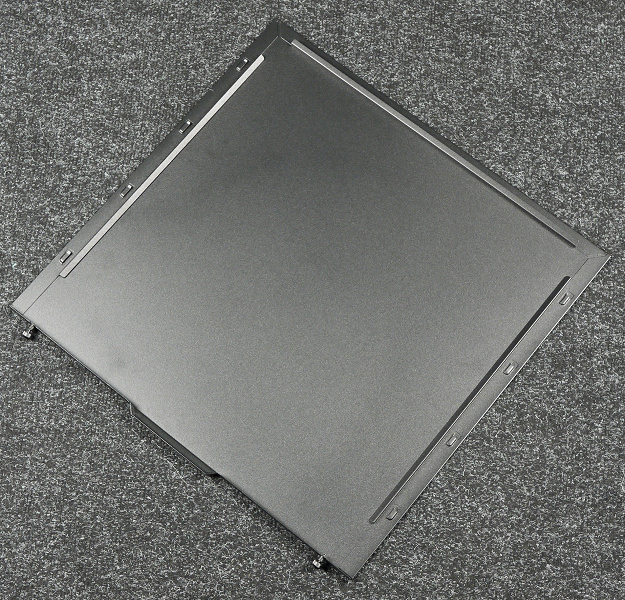

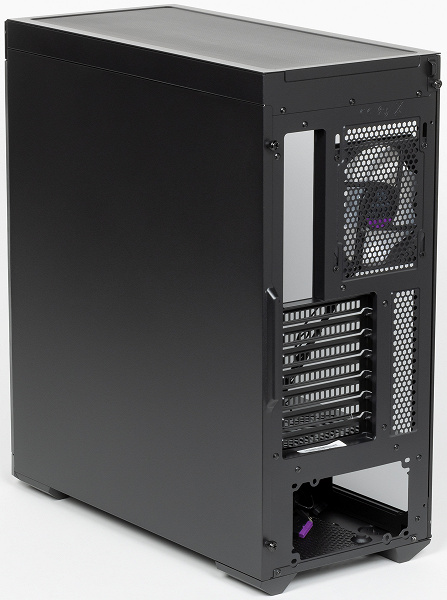

Правая стенка полностью стальная. Система крепления — стандартная пазогребенная. В передней части имеется зацеп.

blank

Шасси корпуса используется бюджетное, но вполне качественное, что особенно заметно при знакомстве с корпусом изнутри. Заметны усилия, направленные как на увеличение жесткости конструкции (путем использования деталей специальной формы), так и на увеличение удобства при сборке.

blank

Масса корпуса составляет 7,64 кг, из них 2,09 кг весит стеклянная стенка и около 1,04 кг — стальная. То есть если бы обе стенки корпуса были стальными, он весил бы 6,59 кг. Жесткость конструкции не самая высокая, но вполне достойная.

blank

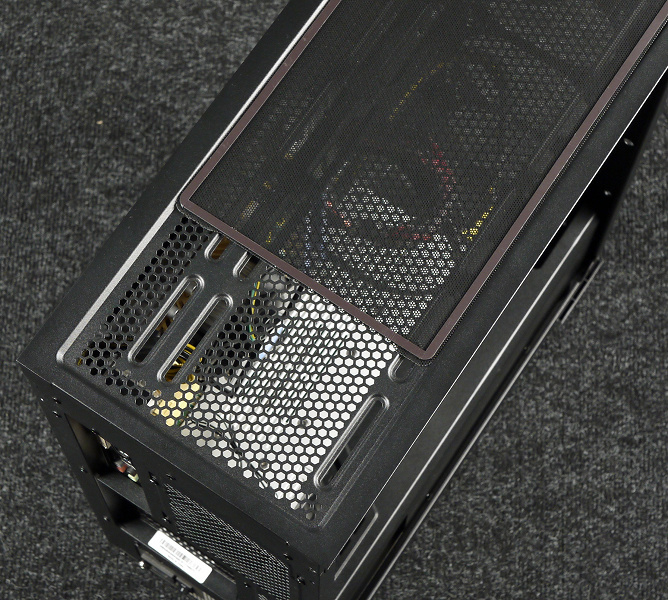

Верхняя панель выполнена из стали, имеется большое вентиляционное отверстие, которое сверху закрывает фильтр. Панель выполнена съемной, ее фиксация осуществляется при помощи винтов под крестовую отвертку.

blank

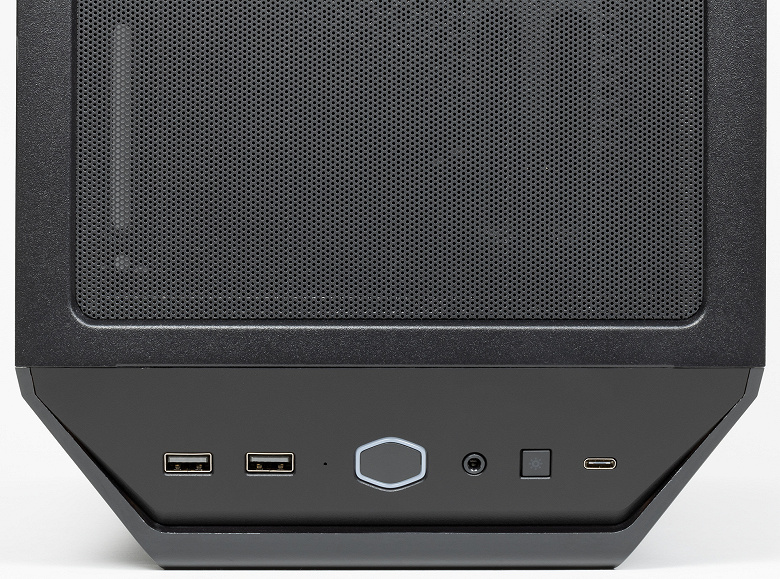

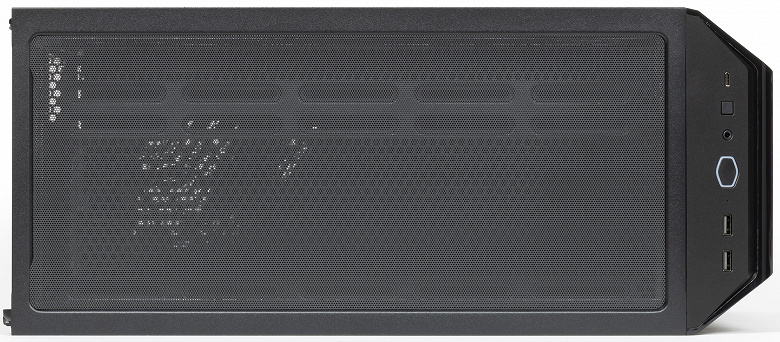

Передняя панель переходит в верхнюю через скошенную площадку (конструкционно это верхняя панель), на которой размещены кнопки и интерфейсные разъемы: два порта USB 3.0, один порт USB3 Gen 2 (USB 3.1) Type-C, комбинированный разъем для подключения микрофона и наушников или гарнитуры. Таким образом, корпус позволяет подключать проводные гарнитуры как с цифровым, так и с аналоговым интерфейсом со стороны передней панели. Но разъемов USB все-таки хотелось бы видеть чуть больше, двух разъемов (типа A) не всегда достаточно для оперативного подключения периферийного оборудования.

blank

Отрадно, что кнопки включения и перезагрузки отличаются не только расположением, но и размерами, а также внешним видом. Вокруг кнопки включения имеется опоясывающий индикатор белого цвета. Индикатор активности накопителей (тоже белого цвета) размещен рядом.

blank

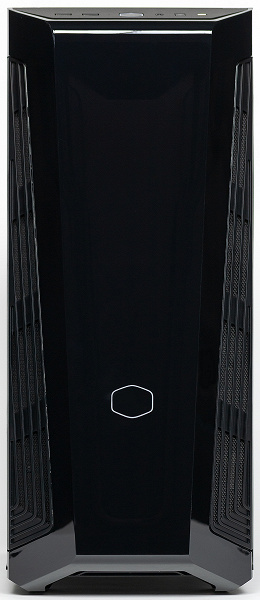

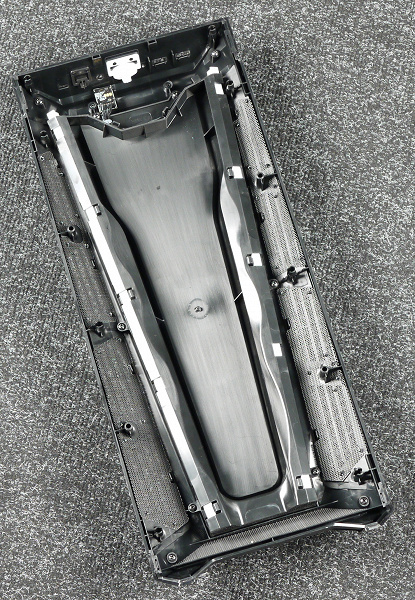

Несущая часть передней панели выполнена из пластика, который окрашен в массе. Крепление стандартное — на распорных элементах. Лицевая часть передней панели выполнена из тонированного полупрозрачного пластика с зеркальной поверхностью, под ней расположена светодиодная лента. Подключается светодиодная лента через быстроразъемную контактную группу, вручную ничего присоединять не нужно, что удобно. Неудобно, что помыть целиком переднюю панель в таком исполнении нельзя, а о том, что мыть ее придется регулярно, говорит использованный для ее создания материал: прозрачный пластик отлично собирает на себя пыль и отпечатки пальцев как внутри, так и снаружи.

blank

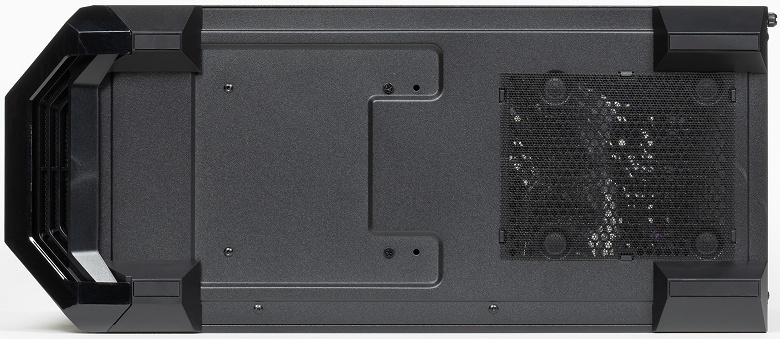

Ножки у корпуса целиком пластиковые, они имеют амортизирующие накладки, выполненные из резиноподобного материала.

Накопители

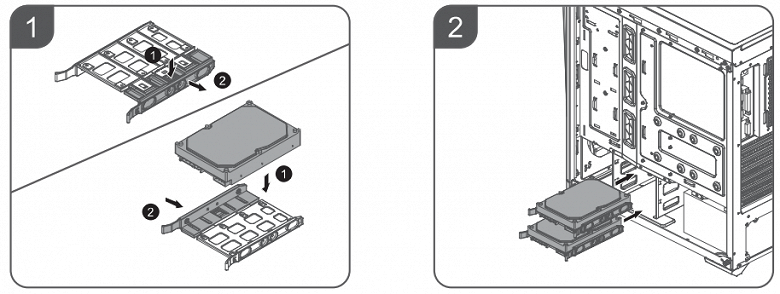

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину. Корзина в данном случае выполнена стационарной, снять ее нельзя, можно только частично разобрать.

blank

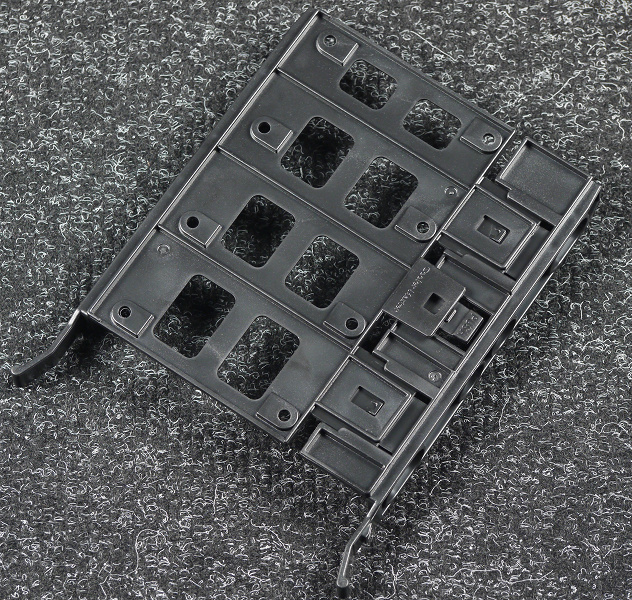

Диски устанавливаются в нее через пластиковые раздвижные рамки, к которым винчестеры крепятся с помощью штырей. Надежность крепления относительно высокая.

blank

Отметим, что данные рамки являются универсальными, их можно использовать для установки 2,5″ накопителей с креплением дисков через дно.

blank

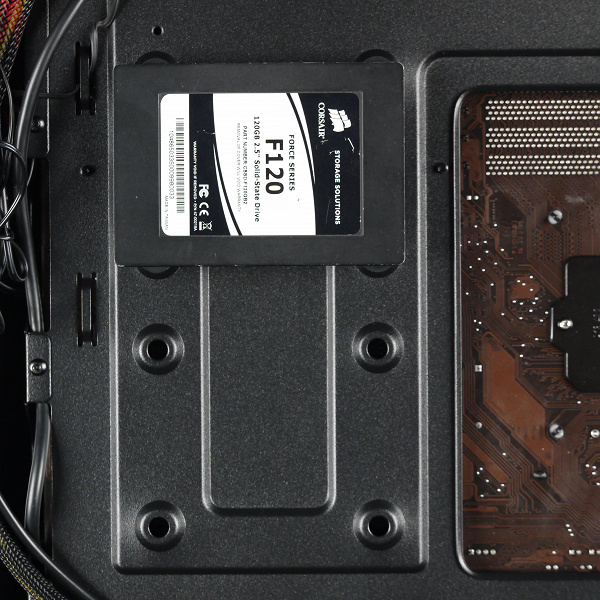

Для установки накопителей формата 2,5 дюйма предусмотрены и два одинаковых посадочных места на оборотной стороне основания системной платы.

blank

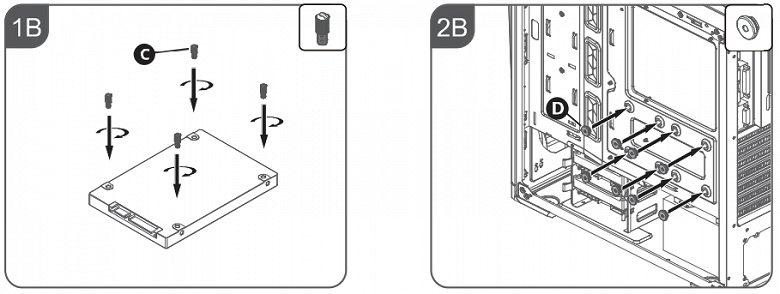

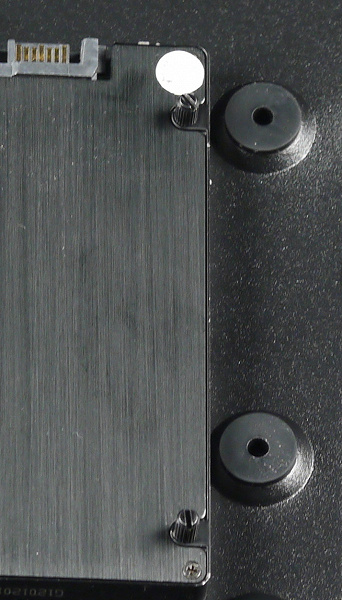

Конструкция их крепления достаточно оригинальная: в накопитель вкручиваются винты с цилиндрической головкой, которые вставляются в резиновые втулки, вдетые в монтажные отверстия, то есть фиксация осуществляется только за счет силы трения.

blank

Сразу стоит пояснить, что втулки в монтажные отверстия корпуса вдевать придется сборщику, так как по умолчанию они лежат в пакете вместе с винтами. Что помешало сделать это на производстве — не совсем понятно, тем более что у части корпусов Cooler Master втулки уже установлены по умолчанию.

blank

Для SSD подобный вариант установки вполне приемлем, а вот что касается установки традиционных жестких дисков, то возможны некоторые неудобства, особенно если диски будут относительно массивные.

Максимальное количество накопителей 3,5″ 2
Максимальное количество накопителей 2,5″ 4
Количество накопителей в передней корзине 2×3,5″/2,5″
Количество накопителей с лицевой стороны основания для системной платы
Количество накопителей с обратной стороны основания для системной платы 2

Всего можно установить 4 накопителя формата 2,5 дюйма или 2×3,5″ и 2×2,5″. Этого вполне достаточно для типичного домашнего или офисно-рабочего компьютера, хотя для серьезной рабочей станции может оказаться мало (но вряд ли серьезную рабочую станцию будут собирать в таком корпусе).

Корзину вполне можно обдувать передним вентилятором, если его установить, однако тогда корпус будет активнее тянуть пыль с пола.

Сборка системного блока

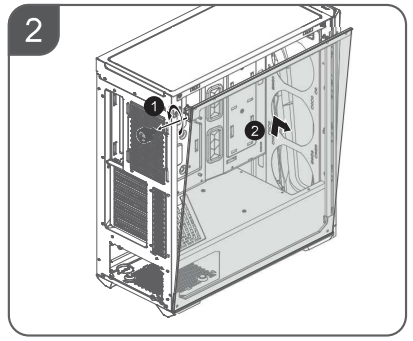

Стенка из закаленного стекла фиксируется при помощи сферических распорных элементов сверху, зацепа снизу и одного винта с накатной головкой, который вкручивается традиционно — в заднюю стенку корпуса. После откручивания винта стенка не отваливается сама собой — для извлечения ее нужно отклонить от корпуса, преодолев усилие распорных элементов.

blank

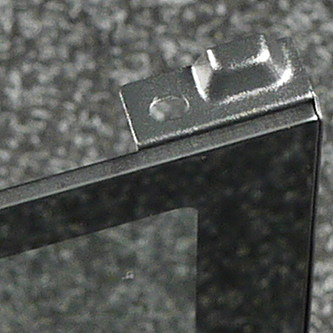

Для этого на стенке сделан стальной упор для пальца, форма которого напоминает корыто, причем палец упирается как раз с внутренней стороны данной детали. А так как край не завальцован, а просто механически обработан (правда, обработан хорошо), то ощущения не самые приятные. Все-таки нужно было сделать упор другой формы или установить в этом месте пластиковую накладку.

blank

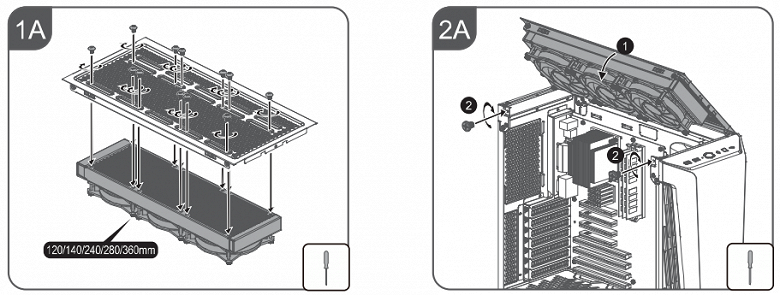

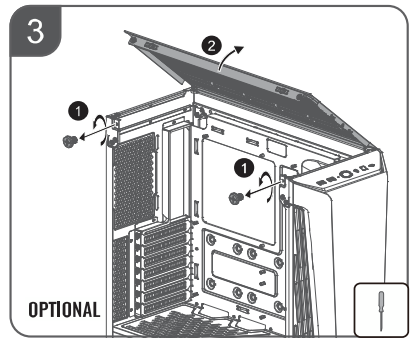

При необходимости верхнюю стенку тоже можно снять, открутив винты под крестовую отвертку. Это может быть актуально при установке радиатора на верхнее посадочное место, в остальных случаях особой нужды делать это нет.

blank

Правая стальная стенка крепится с помощью двух винтов с накатной головкой. Стенки имеют стандартные размеры, стеклянную стенку достаточно удобно надевать и на стоящий вертикально корпус, стальная стенка в этом плане заметно хуже.

blank

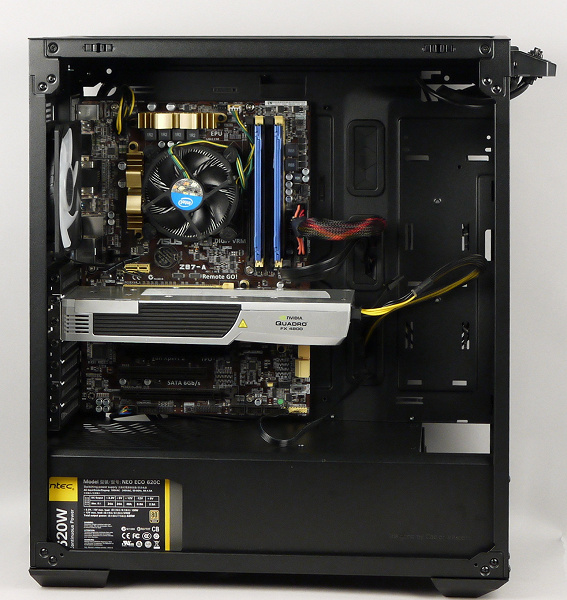

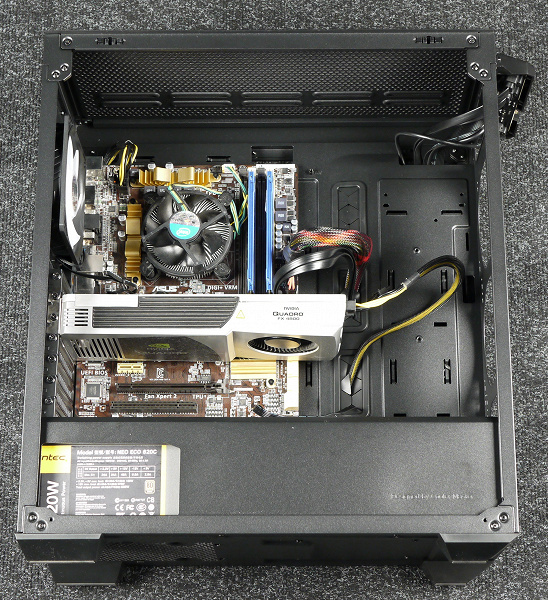

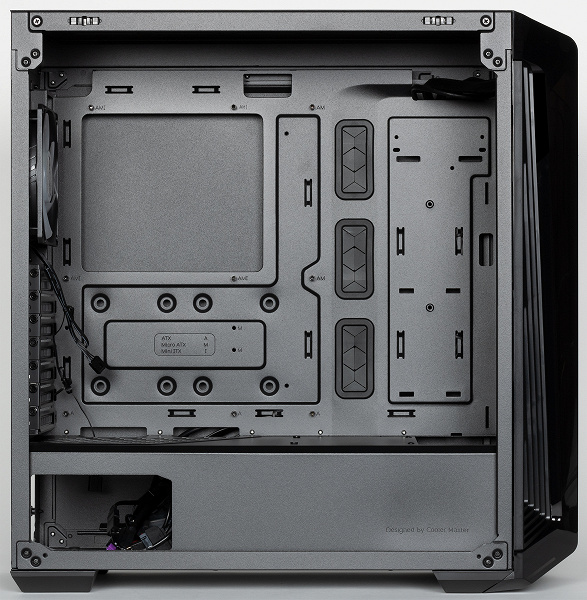

Все стойки для монтажа системной платы заранее проставлены производителем. Сделано это исходя из габаритов платы формата ATX шириной 244 мм. Дополнительно вкручивать ничего не нужно, хотя в комплекте есть внешний шестигранник для закручивания стоек.

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.

blank

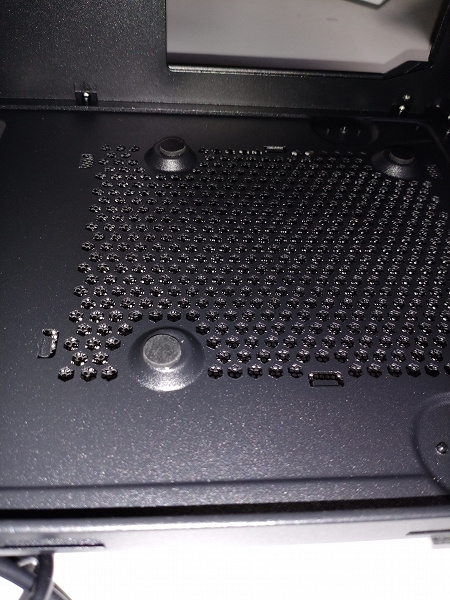

Устанавливается БП с правой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП имеются выштамповки сферической формы, внутри которых установлены амортизирующие накладки.

blank

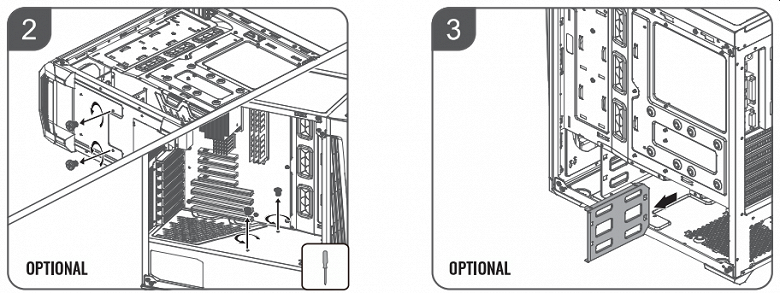

Для упрощения установки блока питания можно демонтировать одну из стенок корзины, этот вариант отражен в инструкции.

Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки БП длиной до 180 мм и даже до 295 мм, если снять часть корзины для дисков. Расстояние между задней панелью корпуса и корзиной составляет около 225 мм.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 165
Глубина отсека системной платы 180
Глубина отсека для прокладки проводов 20
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 55
Расстояние от платы до верхней стенки шасси 55
Длина основной видеокарты 410
Длина дополнительной видеокарты 410
Длина блока питания 160
Ширина системной платы 272

Со своей стороны, рекомендуем выбирать БП с длиной корпуса не более 160 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов.

blank

В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 165 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 180 мм.

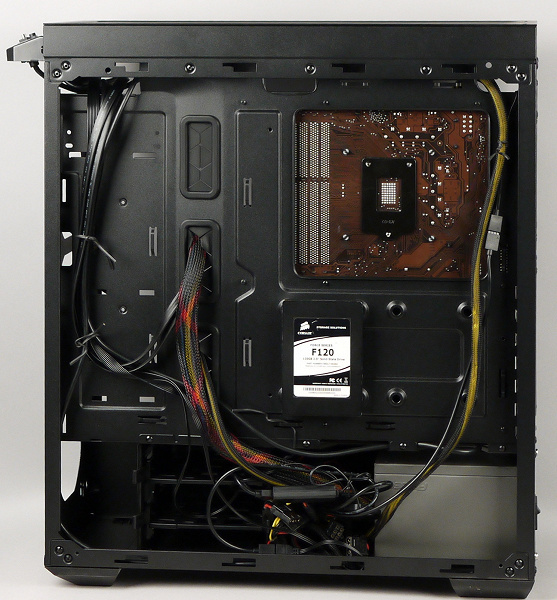

Глубина отсека для прокладки проводов составляет около 20 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях установлены лепестковые мембраны из резиноподобного материала.

blank

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 41 см, если объем корпуса между системной платой и передней стенкой шасси ничем не занят. В данном случае 41 см — это предельное значение, которое соответствует расстоянию между задней монтажной панелью для плат расширения и передней стенкой шасси, и понятно, что в реальности видеокарта именно таких размеров если и встанет в корпус, то с очень большим трудом. В случае же, если спереди изнутри установить систему СЖО типа AIO, место для видеокарты уменьшится пропорционально. Ну, а если исходить из удобства манипулирования внутри корпуса, то есть стараться не перекрывать монтажные отверстия, то максимальный размер видеокарты не должен превышать 280 мм, чего, впрочем, в большинстве случаев все равно вполне достаточно.

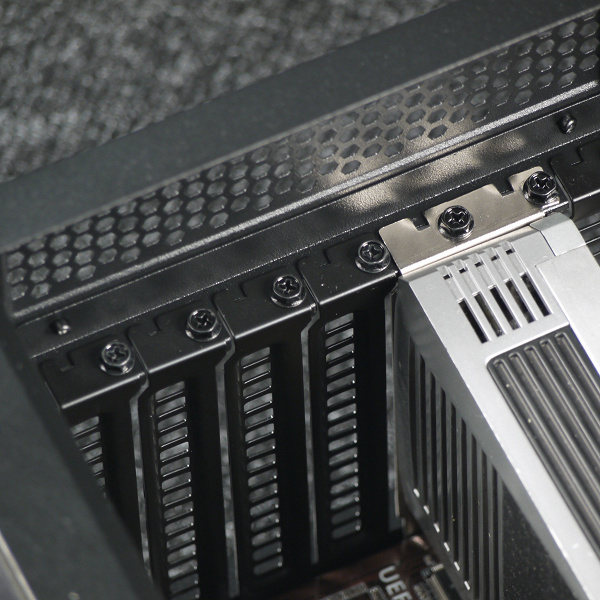

Система фиксации карт расширения самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения многоразовые и фиксируются винтами под крестовую отвертку.

Кнопки и разъемы передней панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.

Акустическая эргономика

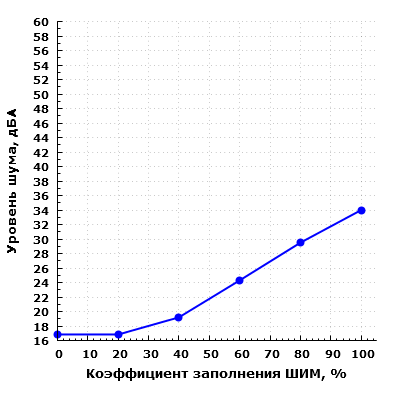

Мы провели измерения уровня шума системы охлаждения корпуса при изменении коэффициента заполнения ШИМ от 0 до 100% с шагом 20%.

blank

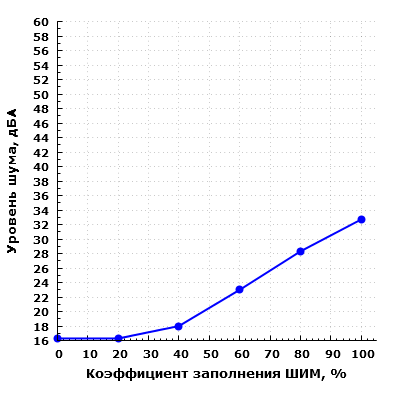

В собранном корпусе уровень шума системы охлаждения изменяется от 16,8 до 34 дБА при КЗ=0…100% и расположении микрофона в ближнем поле. При значении коэффициента заполнения ШИМ равном или менее 40% шум системы охлаждения корпуса находится на очень низком уровне, а при КЗ=80% шум можно считать пониженным для жилого помещения в дневное время суток. При КЗ=0% вентилятор не останавливается. На максимальных оборотах шум можно считать средним для жилого помещения в дневное время суток.

blank

При напольном размещении и расположении микрофона шумомера на уровне головы человека, сидящего около компьютера, шум ожидаемо снижается: он изменяется от 16,3 до 32,7 дБА при КЗ=0…100%. Таким образом, даже на максимальных оборотах шум единственного вентилятора можно оценить как пониженный в случае напольного расположения корпуса и соответствующего удаления пользователя от него.

Нужно отметить, что при КЗ=0% скорость вращения вентилятора составляет около 664 об/мин, а при КЗ=100% — около 1830 об/мин. Вентилятор располагается на задней стенке корпуса.

Подобную акустическую эргономику можно считать очень хорошей.

Итоги

Cooler Master MasterBox 540 интересен в первую очередь благодаря оригинальному дизайну передней панели, особенно с работающей подсветкой, хотя и с выключенной подсветкой он выглядит довольно симпатично. Собирать и модернизировать систему в корпусе достаточно удобно благодаря быстросъемной левой панели, правая панель в этом плане заметно менее удобна. Также стоит отметить возможность снять верхнюю панель — кому-то это будет актуально. Внутренний объем вполне позволяет использовать современные высокопроизводительные компоненты.

Корпус не очень хорошо защищен от проникновения пыли, так как все фильтры выполнены из проштампованного пластикового листа и имеют достаточно крупные отверстия, а для очистки фильтров потребуются серьезные усилия, особенно с передним фильтром.

Данная модель нацелена явно не на офисное применение, а на использование в домашних, прежде всего игровых системах не самой низкой стоимости, поэтому прежде чем принимать решение о приобретении такого корпуса, стоит внимательно изучить все его особенности.
