Комплекты для самостоятельной сборки умных домов появились достаточно давно по меркам развития современных технологий.
Но действительно полезного они предлагают немного — включение света по хлопку или движению, видеонаблюдение и многое другое не требует таких затрат и усилий.
Впрочем, верные движения в эту сторону есть: Aqara создала уникальную экосистему, в которой появляется все больше продвинутых устройств для решения реальных задач, а не баловства.
Вот, например, моторы для автоматизации штор, в просторечии именуемые «умными шторами»: с их помощью можно не только упростить жизнь, но и улучшить собственное самочувствие.
Посмотрим подробнее?
Как Aqara придумала автоматизировать шторы
В ассортименте российского отделения Aqara доступны 2 варианта автоматизации штор: один создан для управления рулонными (обычных, римских, «день-ночь»), второй — классическими раздвижными.
Сегодня будем разбираться со вторым, наиболее интересным и сложным технически.
Комплект «умных штор» состоит из специального карниза с комплектом для крепления на стену или потолок и мотора Aqara Curtain Controller для управления, в котором прячутся «мозги».

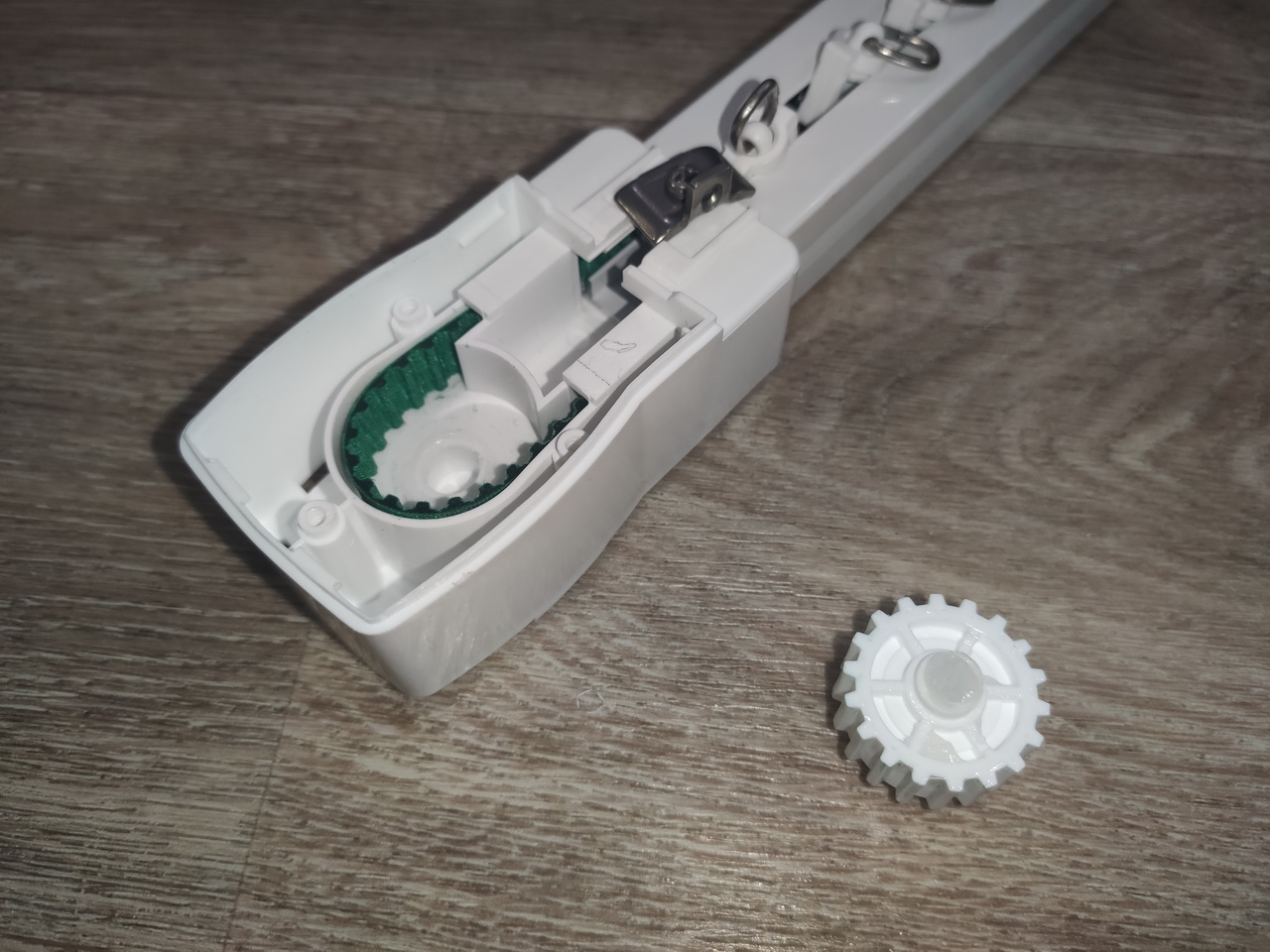

Принцип работы удивительно прост: внутри карниза «бегает» клиноремень, жутко похожий на ГРМ. Он крепится к каретке, которая и открывает шторы.
За движение отвечает шаговый мотор, прокрутка ремня туда-сюда реализована с помощью шестеренок (точнее одной, в которую он будет подключен), спрятанных в торцевой части.
«Ходит» ремень идеально. Причем, обесточенный карниз тоже работает, можно закрыть вручную. И если он работает, но захотелось задернуть шторы самому — тоже. И ничего не сломается.
Инженеры Aqara постарались за нас: покупателю не нужно думать, как устроено «железо». Покупаешь, ставишь и оно работает. Сразу из коробки, практически без настроек. Как обычная гардина для штор.
Всё продумано так, чтобы шторы полностью закрывали окна — получается лучше, чем у обычных карнизов. А уж когда за дело берется умная система управления…
Мотор Aqara Curtain Controller для автоматизации штор
Мотор выглядит совершенно не так, как представляешь себе устройство для управления такой привычной вещью, как шторы.
Это электромотор в цельнометаллической защите с проводом для подключения к распределительной коробке.
Полтора килограмма, которые не боятся холода, влажности и пыли (воды боится, мыть и выставлять под дождь нельзя)
Единственная кнопка на торце позволяет подключить мотор к приложению Aqara или сбросить настройки на заводские.
«Умный» карниз Aqara
Карниз не простой, «золотой»: ролики с кольцами для крепления штор бегают внутри уникального профиля. Карниз максимально удобный, адаптированный к задаче.
Прочность невероятная, хотя карниз «всего-навсего» из алюминия. Купить его можно в интернет-магазине Aqara.ru. Карниз доступен в размерах 2.5/2.75/3/3.25 м.
Если необходим карниз под не стандартный размер, его можно заказать в компаниях, занимающихся изготовлением карнизов для умных штор.
На карнизе размещаются заранее установленные
- кольца для штор (по 8 штук на каждый метр длины),
- концевые блоки, закрывающие торцы карниза (2 штуки по краям),
- фиксаторы, которые крепят эти блоки и край шторы (2 штуки на каждом),
- каретки, которые и будут «двигать шторы» (2 стальных кронштейна посередине или 1 с боку).

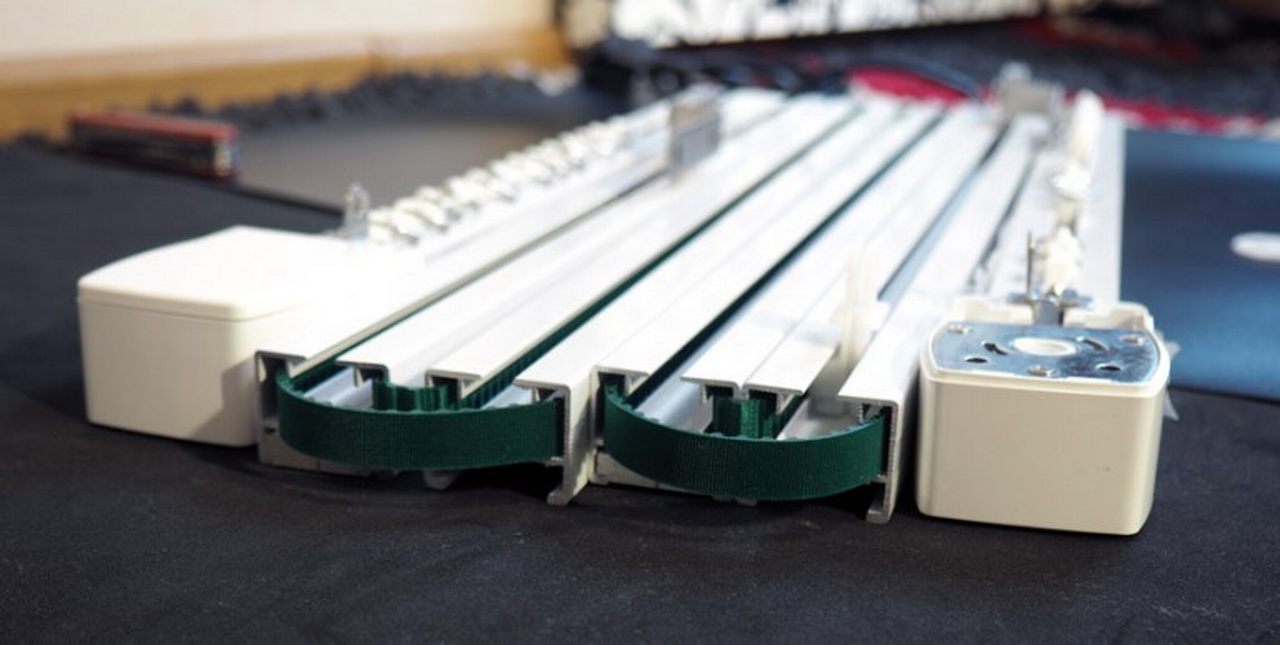

Если покупатель использует только плотные шторы, ему подойдёт обычный одинарный карниз. Для тех, кто предпочитает пару «штора + тюль», есть двойная направляющая.
Сторона открытия тоже меняется: прямо «из коробки» из магазина доступны варианты, открывающиеся из центра, справа или слева. Их легко переделать на месте, разобрав карниз. Но зачем?
Сборка «умного» карниза Aqara. Справится и ребенок
Система крепления мотора в карниз проста, надежна и невероятно изящна. Заслуживает высшей похвалы:
1. Тянем на себя и вбок небольшой штырёк с обратной стороны от вала мотора.
2. Устанавливаем мотор в ответную часть карниза.
3. Снова тянем на себя и в другую сторону упомянутый штырёк.
Готово, мотор больше не оторвать. Если повиснуть на нём, раньше карниз оторвётся (нет) — стальные «зубы» держат обе части мертвой хваткой.
Мотор можно установить с любой стороны карниза: обе заканчиваются одинаковыми концевыми блоками. Пустой незадействованный закрывается заглушкой из комплекта, но его всегда можно будет использовать вновь.
Мотор лучше установить после монтажа карниза.
Как правильно установить «умный» карниз?
При заказе сразу нужно указать, куда будет крепиться система — к потолку или на стену над окном. Важный момент: потолочное крепление обязательно будет в комплекте, настенное — только при соответствующем выборе.

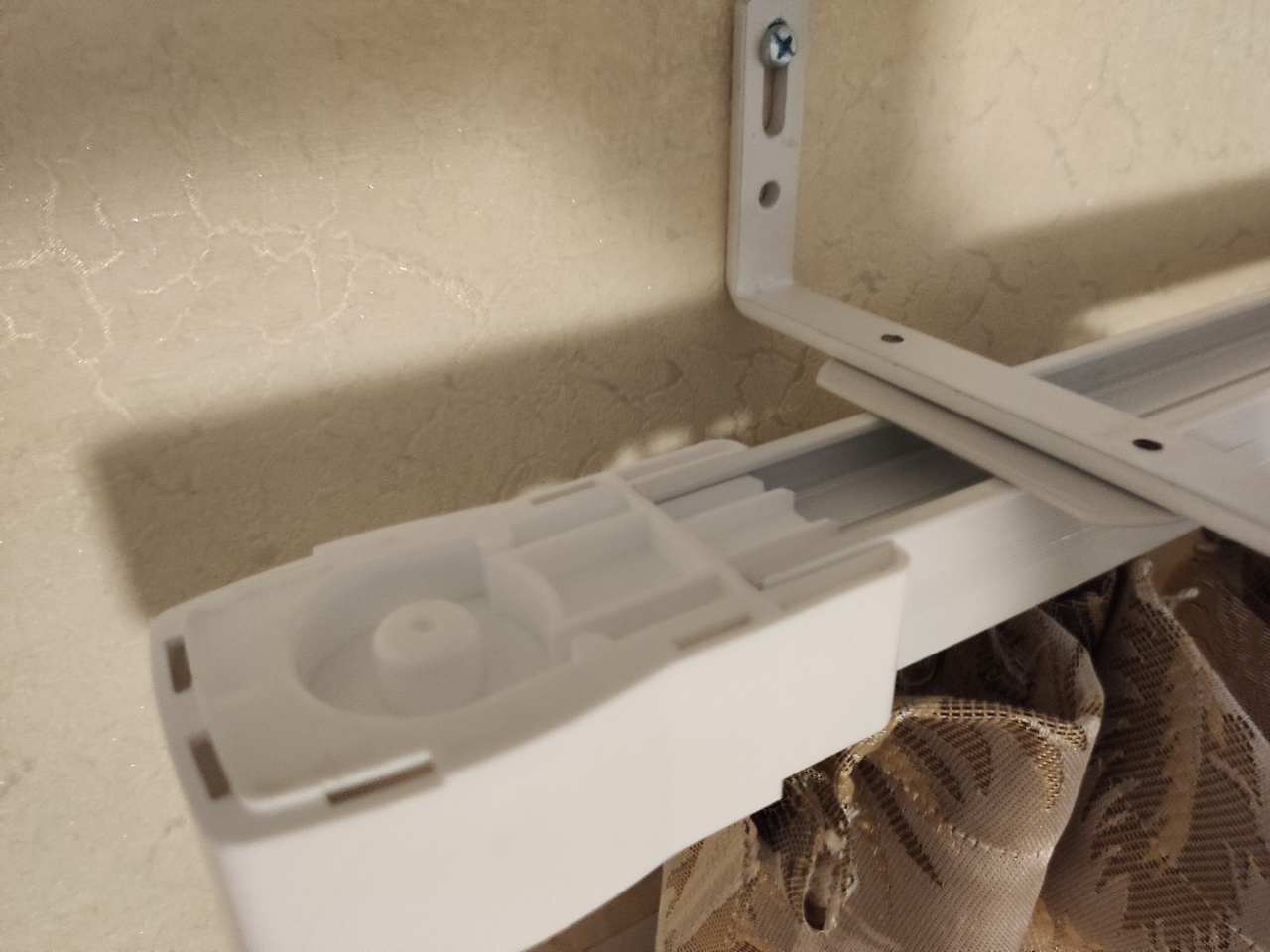

Все дело в системе крепления. Она состоит из 2 элементов: хитрого кронштейна, который нужно вставить в карниз и повернуть на прямой угол; и настенного массивного уголка, к которому первый можно притянуть на винтах.
Именно на винтах, причем ввинчивать их нужно снизу, желательно подкладывая шайбу. Гайка не потребуется — отверстия в уголке резьбовые.

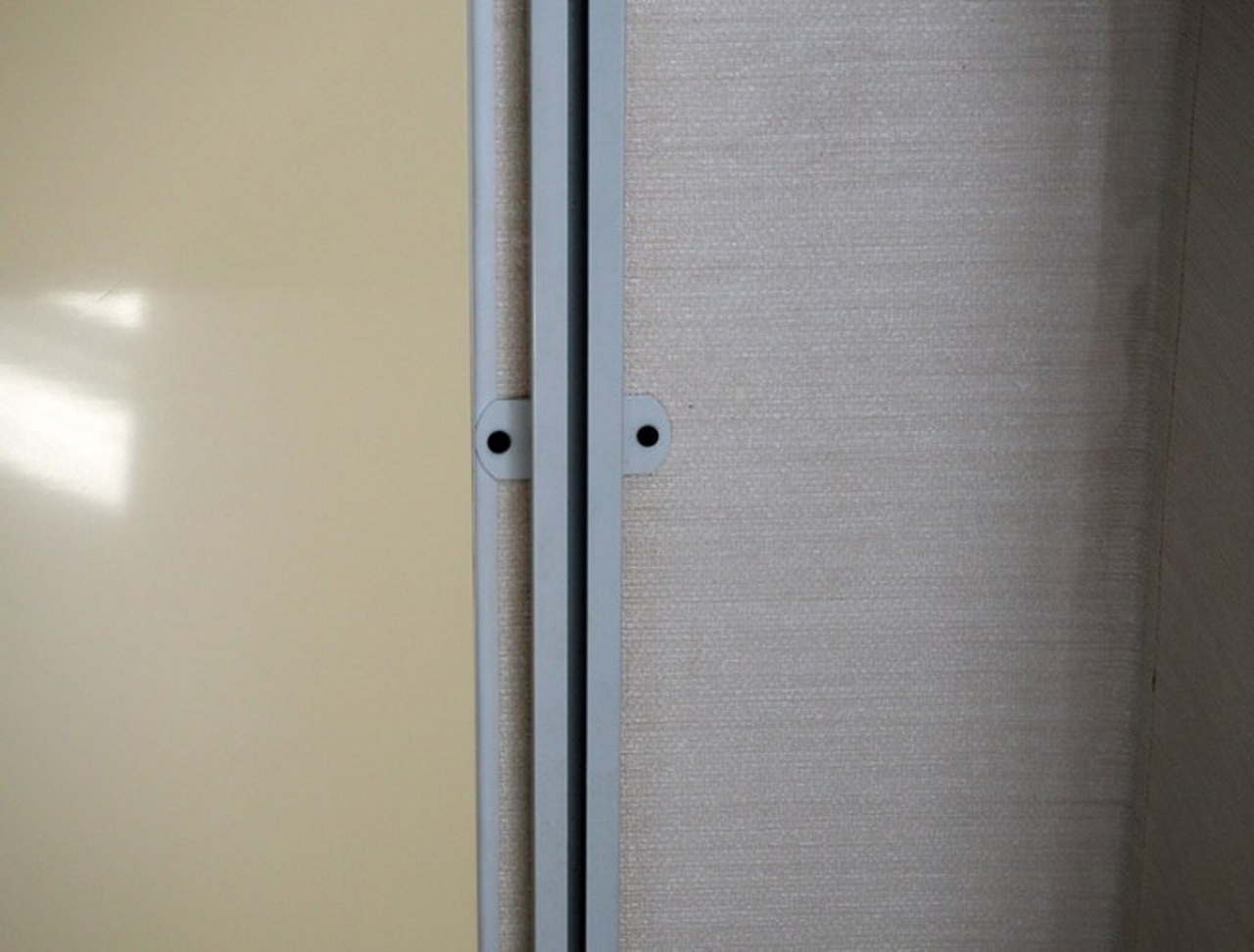

На потолке соответствующие кронштейны крепятся саморезами, по паре на каждый.
Система внушает — таких прочных систем крепления я ещё не встречал. Слона можно вешать.
Правила установки неплохо определили специалисты самой Aqara:
1. Минимальная ширина ниши для установки одного профиля — 10 см.
2. Длина карниза должна быть на 2 см меньше длины ниши для установки.
3. Расстояние между кронштейнами при установке — 50 см.
4. Первый и последний кронштейны устанавливаются на расстоянии 10–11 см от края.
5. Для двухрядного карниза минимальное расстояние между ними — 5 см.
Важно: для настенного крепления рекомендуются только оригинальные карнизы из интернет-магазина Aqara.ru.
Что нужно учитывать при монтаже
При установке системы нужно не забыть о запасе для «голых» законцовок. Их можно скрыть, повесив край шторы на пластиковые крючки из комплекта. Тогда мотор и пустой блок будут совершенно незаметны.
Как потолочное, так и настенное крепление карниза по факту занимают места не больше, чем обычные карнизы. Но о свободном ходе штор стоит позаботиться заранее.
Мотор Aqara Curtain Controller питается только от сети (аккумуляторный вариант пока предлагается только для Китая), поэтому нужно заранее продумать подключение.
Можно подключать напрямую в проводку, можно в отдельную розетку. Провода 3, заземление действительно работает.
В полностью открытом состоянии шторы уезжают на длину, которую занимают крючки с драпировочным крюком. Увеличить не получится. Но это неплохой повод перестать прятать за шторами все подряд.
Крючков в комплекте нет, нужно покупать самостоятельно самые простые, без ролика (чаще в строймагазинах встречаются именно вторые).
Шторы подходят любые. Крепление крючка стандартное, на ленте.
Подключаем умные шторы к Aqara Home
Умные шторы работают так же, как все компоненты умного дома Aqara в России по протоколу ZigBee.

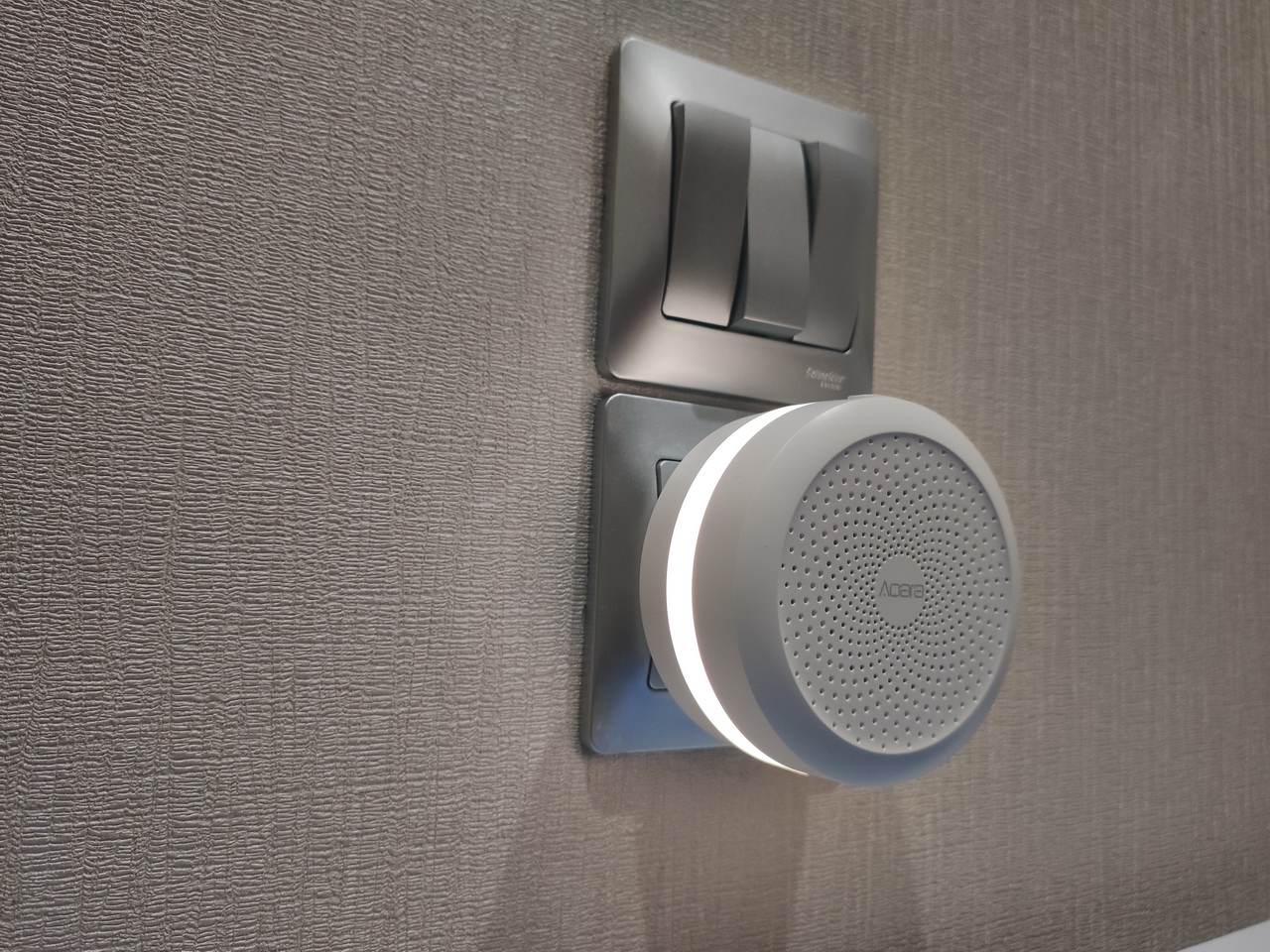

Для подключения к смартфону нужен Aqara Hub, о котором мы говорили в прошлом материале. Те, кто его читал, после установки карниза справятся сами, все подключается мгновенно.

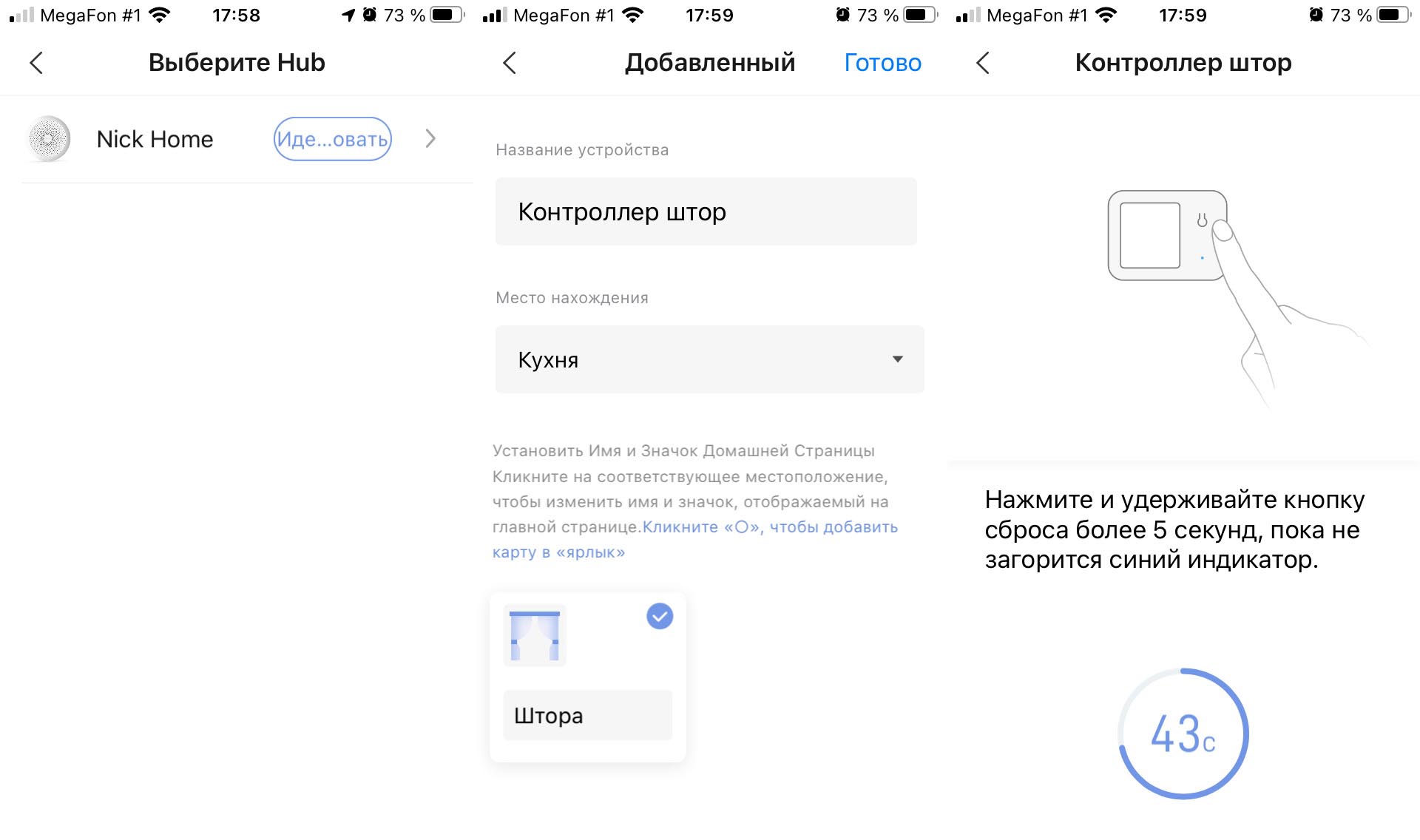

Но на всякий случай повторим алгоритм:
1. Включаем и настраиваем ZigBee-хаб Aqara, если это не было сделано раньше.
2. Запускаем приложение Aqara Home.

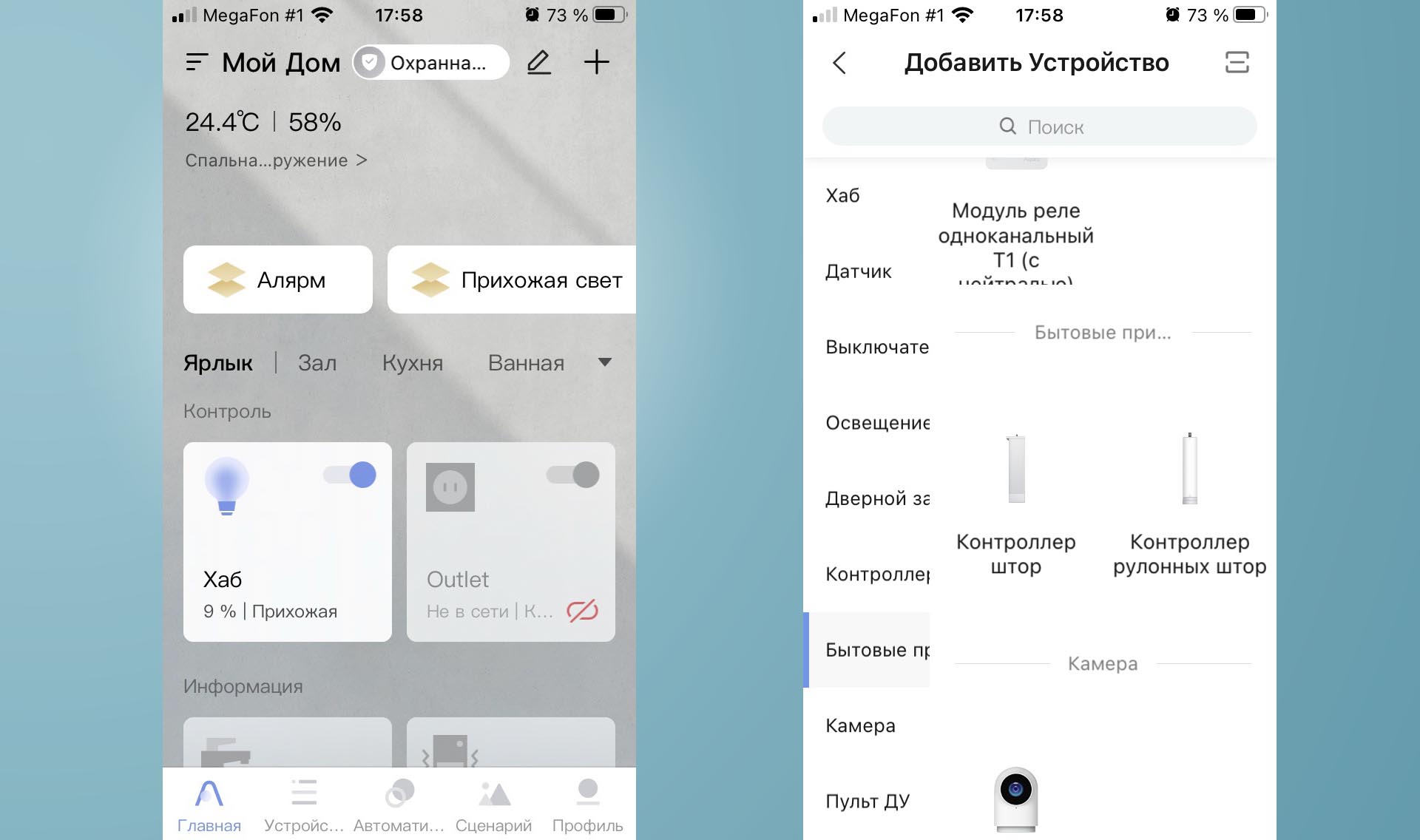

3. Кликаем на значок »+» в правом верхнем углу, выбираем «Контроллеры» — «Бытовые приборы» — «Контроллер штор»
4. Нажимаем на 5 секунд единственную кнопку мотора для раздвижных штор Aqara.
5. Подтверждаем подключение.
Все, после этого можно управлять шторами в приложении.
Как управлять умными шторами через Aqara Home

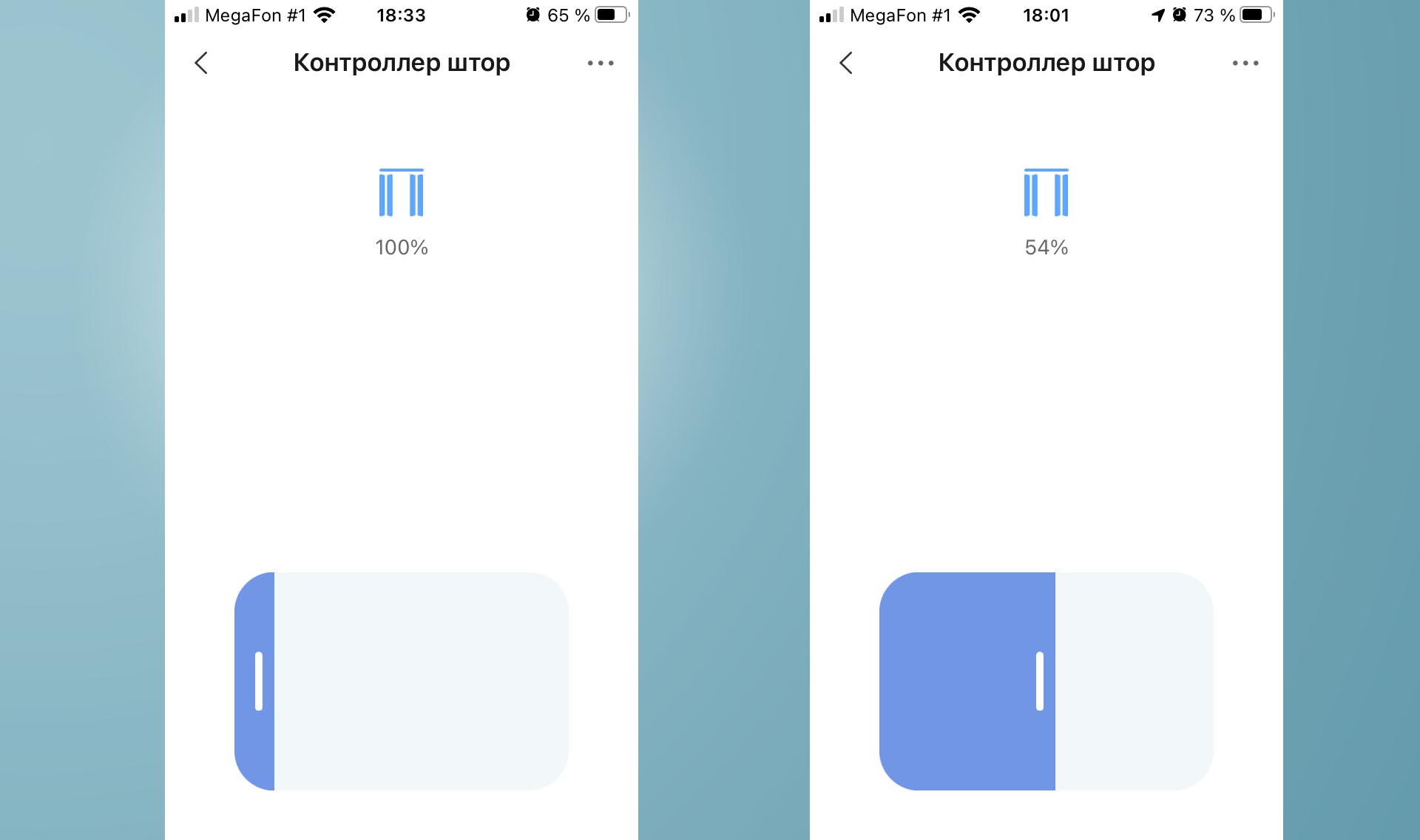

Управление шторами или шторой происходит с экрана на главной странице Aqara Home. Единственный ползунок на экране отвечает за текущее состояние.
Все просто и понятно: ползунок на минимуме — шторы открыты; на максимуме — закрыты. Если дернуть штору с включенным мотором самому,

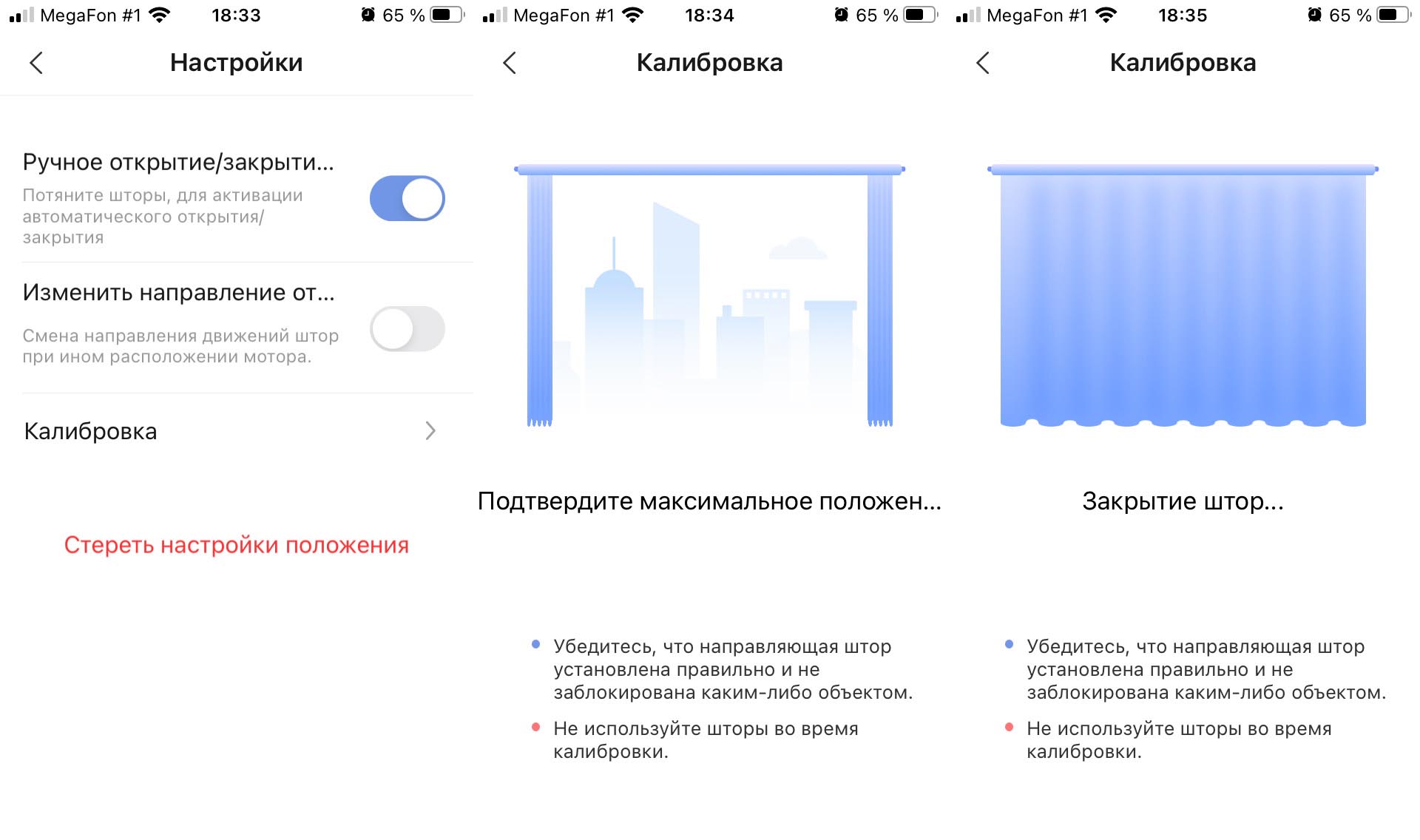

Теоретически, после первого включения нужно провести калибровку. И после того, как шторы поменяются — тоже.
Но это потребуется только тогда, когда что-то не будет работать. Добрых полсотни перестановок показали — система умная, калибруется самостоятельно, стоит один раз сдвинуть ползунок управления в крайние положения. И ничего не сбоит.
В простейшем случае достаточно включить умный дом (или не выключать его), зайти в окно шторы и задать положение штор.
Через три точки на экране можно попасть в настройки, основное место которых занимает информация об модуле и об используемой сети ZigBee-хаба, перекалибровка, размещение в комнатах умного дома.
Но какой это умный дом? Это только дистанционное управление — настоящий умный дом впереди, после того, как будут задействованы вкладки настроек «Автоматизация» и «Сценарии». И голосовые помощники.
Интеграция штор Aqara с Homekit
Управление шторами лучше сразу перенести в Homekit. Как и для других компонентов Aqara, это делается буквально в пару кликов: мотор появится в приложении «Дом» сразу после его настройки в Aqara Home.
Если этого не произойдёт, достаточно синхронизировать устройства в настройках приложения Aqara, перейдя во вкладку Профиль → HomeKit Информация → Синхронизация имени.

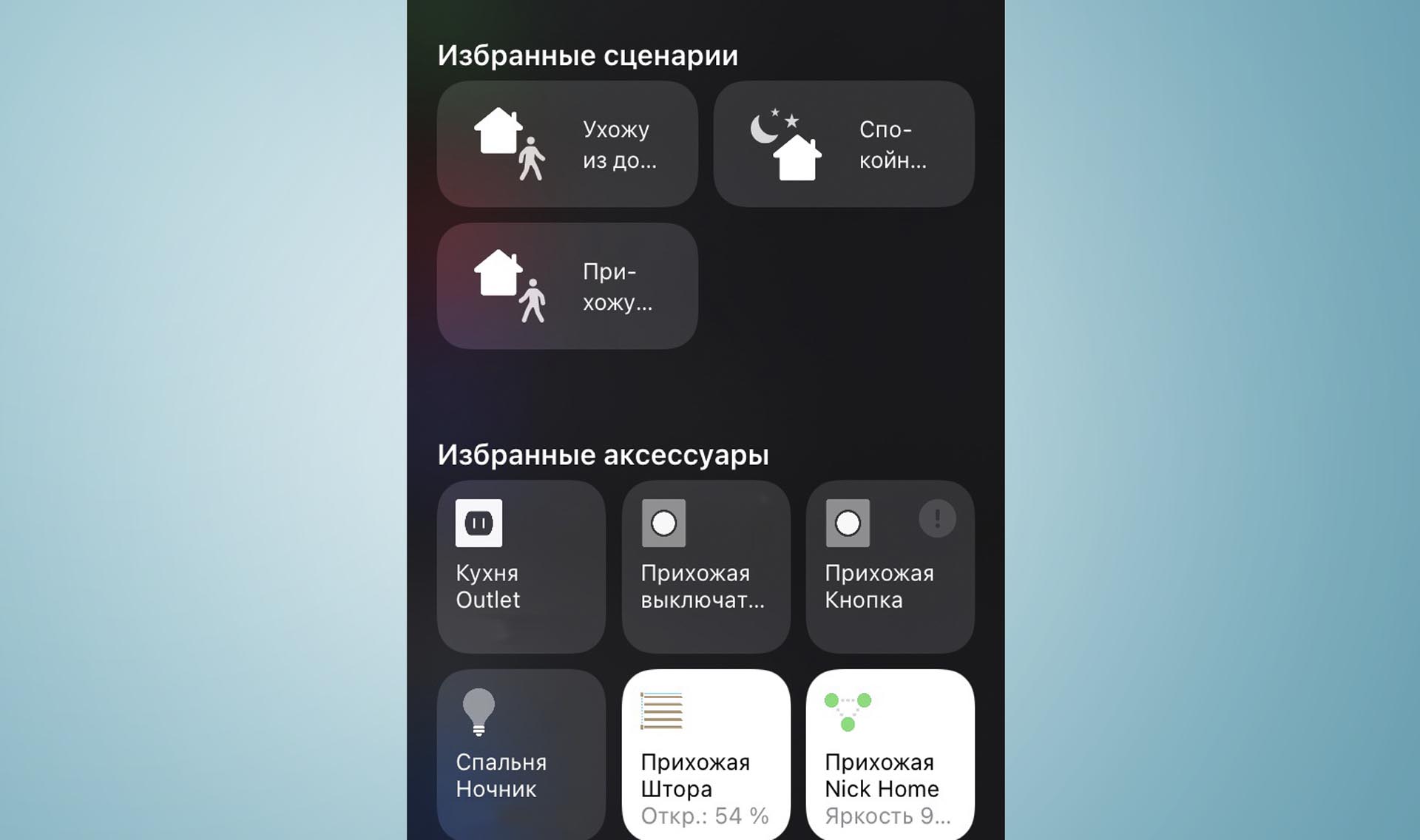

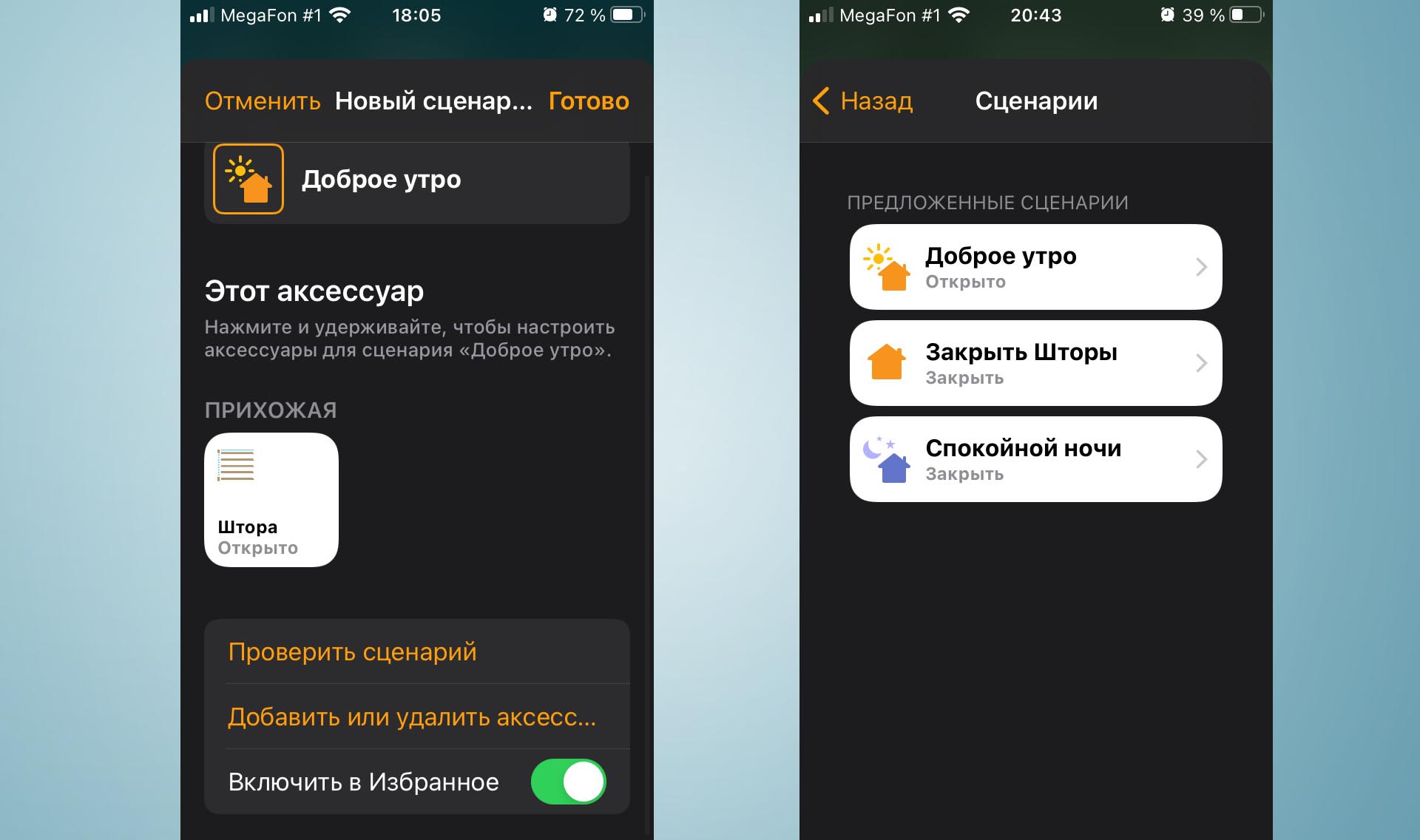

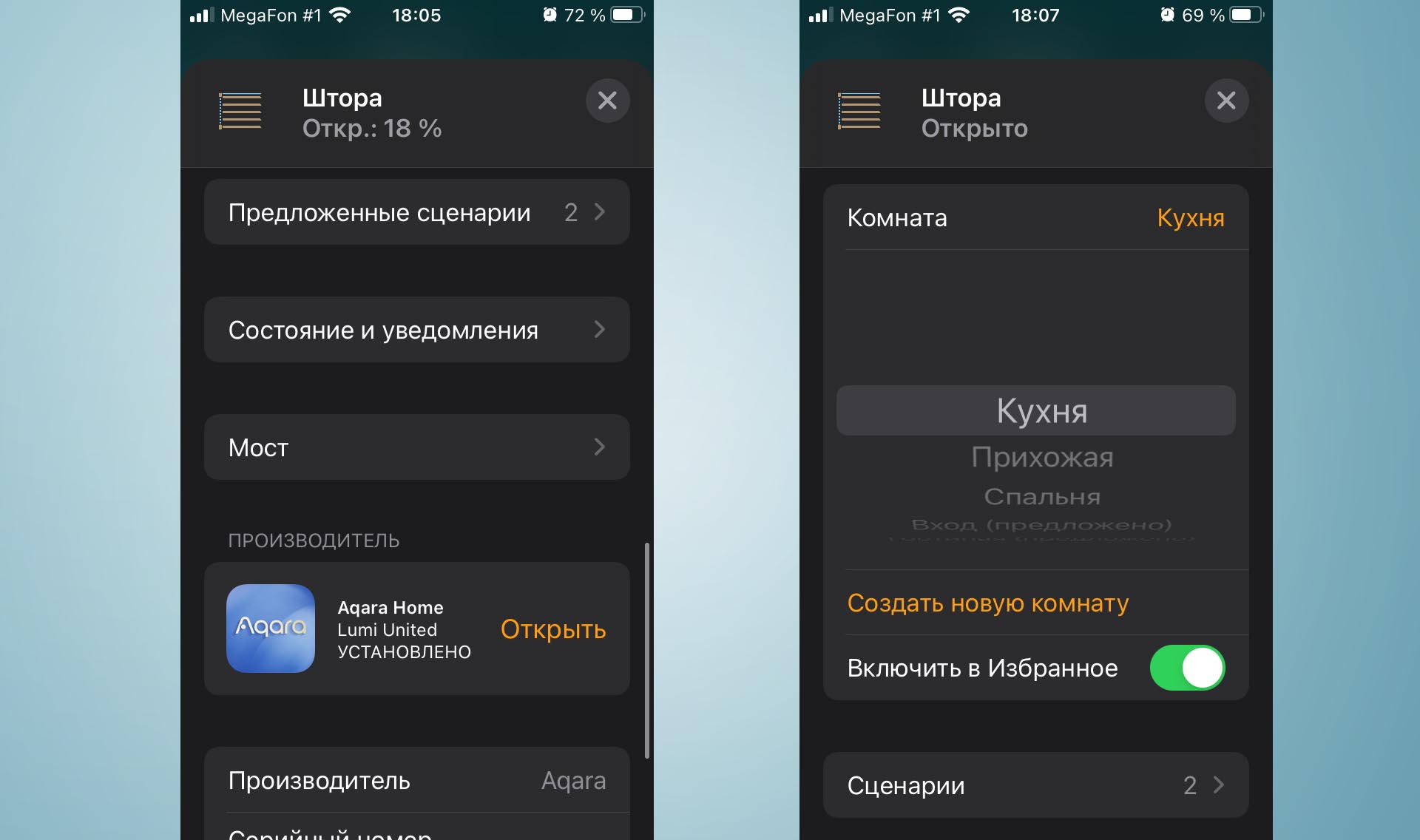

После в «Доме» появится ярлык «Шторы», который можно вынести на главный экран. Через него можно так же управлять положением штор напрямую.
Или проводить настройку, создавать команды для запуска цепочек действий.
Важно: для создания автоматизированных скриптов через HomeKit потребуется постоянно включенный дома хаб HomeKit — планшет или приставка. Для Aqara этого ограничения нет, достаточно базового ZigBee-хаба.
Учим Siri и «Алису»
Голосовое управление скриптами очень удобно. Напомним, что все компоненты Aqara, работающие в HomeKit, отлично работают с Siri (о всех подробностях можно прочитать здесь).
Если коротко, для использования Siri с мотором Aqara делаем так:
1. Заходим в «Дом», проверяем, что есть вкладка «Шторы». Или проверяем тоже самое в Homekit → Профиль —> HomeKit Информация —> Устройство HomeKit.
2. Открываем окно сценариев с главной страницы или из настроек «Штор» в Aqara Home.
3. Создаём новый сценарий, выбрав последовательность действий компонентов умного дома.
4. Активируем переключатель «Включить автоматизацию», выбираем метод запуска.

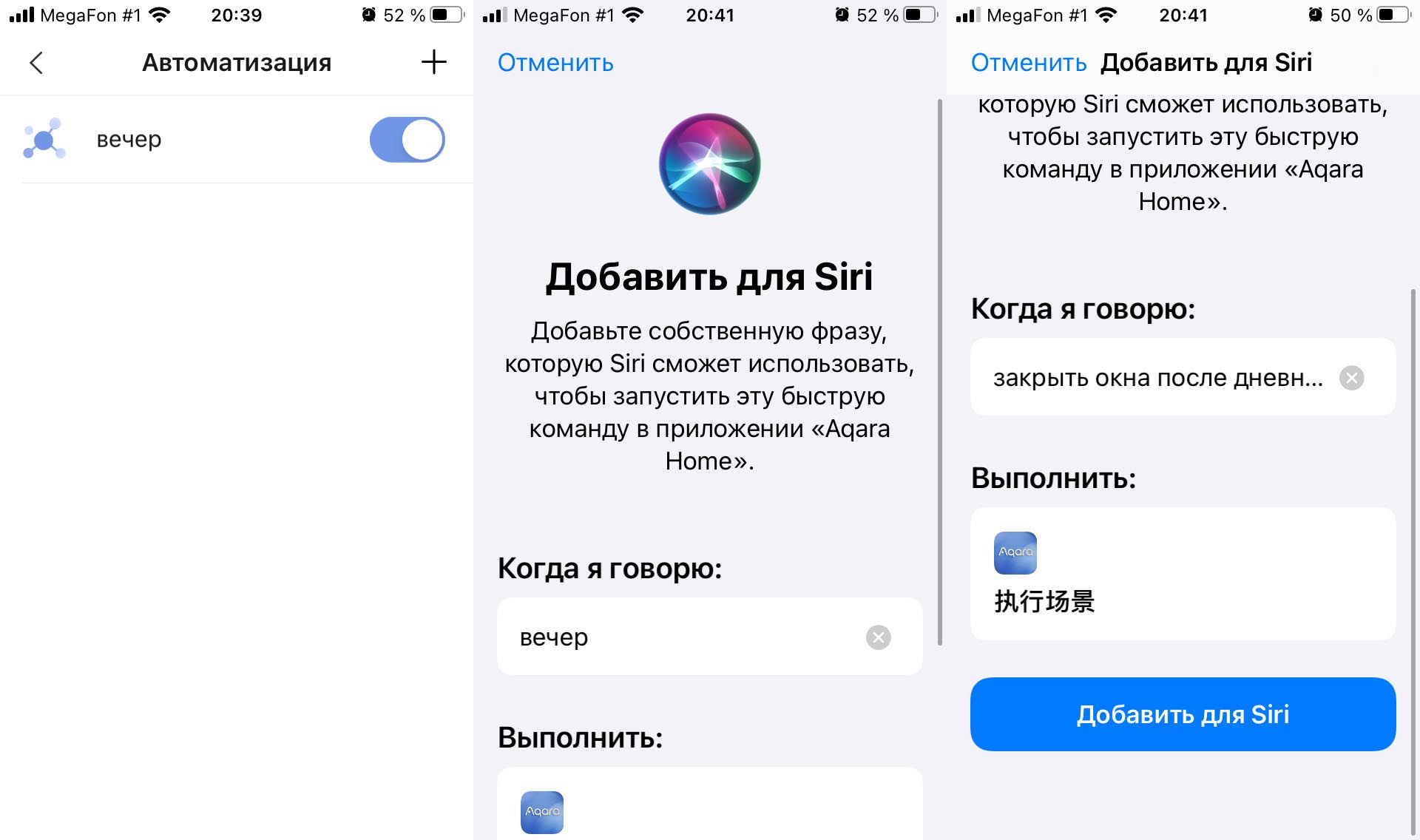

5. Нажимаем на значок Siri для сценария. Во всплывающем окне создаём управляющую фразу для Siri.
Теперь Siri, услышав заданную фразу, заставит выполнить умный дом заданную последовательность действий.
С «Алисой» работают размытые управляющие фразы: «Алиса, открой шторы полностью» или «Алиса, сделай темно в комнате». Но настройка чуть сложнее:
1. Устанавливаем из магазина приложений «Яндекс.Браузер» или «Яндекс», запускаем его.
2. Открываем боковое меню, выбираем пункт «Устройства» → «Управление устройствами» → «Мой дом».
3. Нажимаем »+» → «Другое устройство» и выбираем плагин Aqara в списке экосистем.
4. Дожидаемся установки, входим в плагин под учетной записью, используемой в Aqara Home.
5. Нажимаем кнопку Обновить список устройств.
В отличие от Siri, «Алиса» работает через любое устройство с микрофоном, постоянно находящееся в одной Wi-Fi сети с ZigBee-хабом Aqara.
Но Siri быстрей и стабильнее. Зато «Алисе» не нужен постоянно включенный iPad или Apple TV в квартире, чтобы использовать сценарии — сойдёт старый смартфон, дешёвая (или не очень) «Яндекс.Колонка».
Зачем нужны голосовые помощники?
После того, как экосистема настроена, голосовые помощники работают и «умный» дом собран, можно приступать к самому интересному.
Магия Aqara прячется в автоматизации устройств её экосистемы: взаимодействиях между ними и быстрых командах, реализующих цепочки событий.

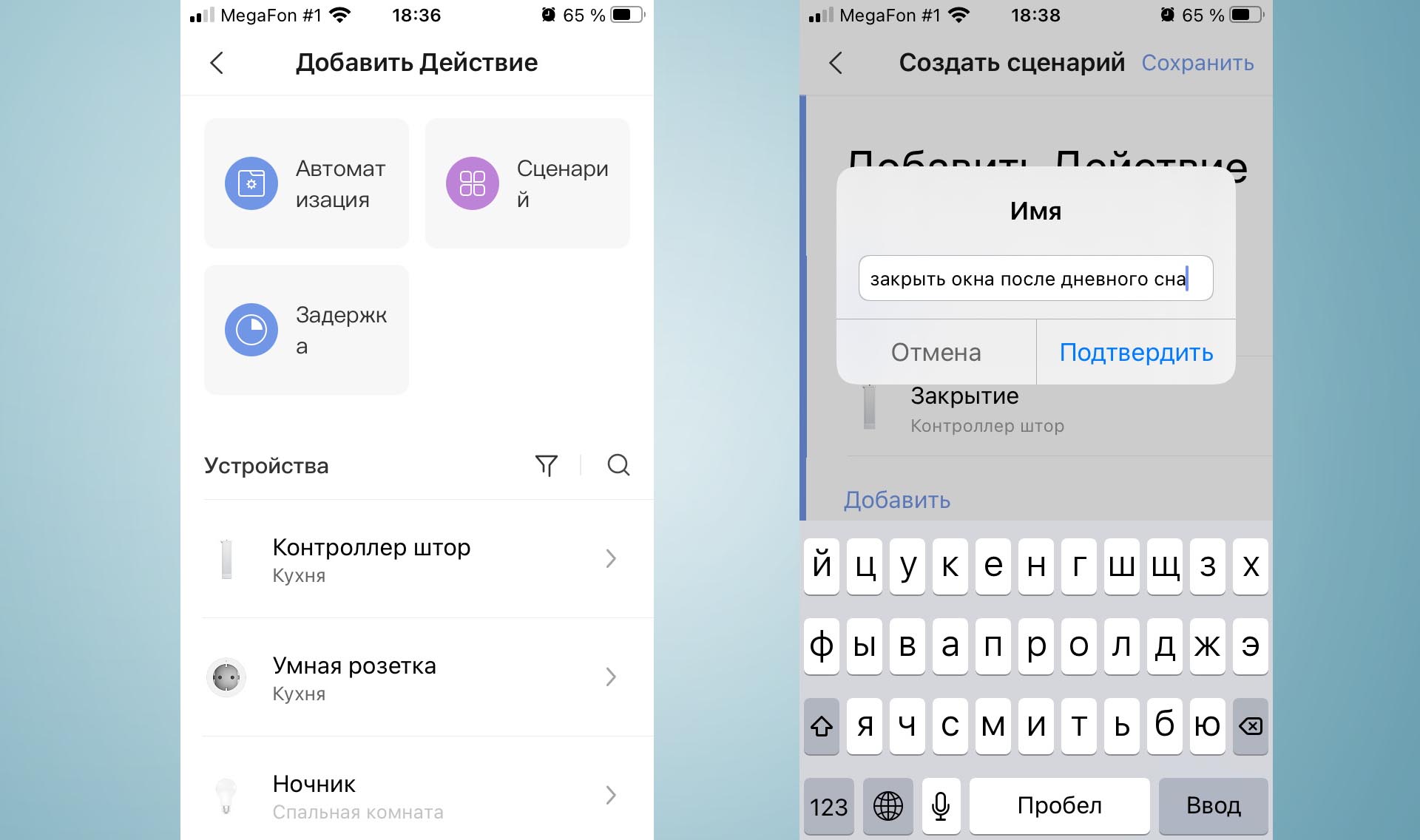

Цепочки выполняемых по команде событий в экосистеме Aqara называются «Сценарии». Их можно запускать с главного экрана, вкладки «Сценарии» в Aqara Home или HomeKit или с помощью голосовых помощнико
С этой же вкладки их можно создавать. Ничего сложного, достаточно открыть окошко — интерфейс позволит разобраться с первого взгляда даже ребенку.в.
Очень удобно с помощью автоматизаций задавать действия для всей комнаты или квартиры:
- выключать свет по всей квартире, одновременно закрывая шторы;
- открывать шторы и включать свет;
- закрывать два уровня штор и снижать яркость света;
- выключать ночники и открывать шторы.
Для всех действий можно задавать задержки. И всё. Зато их можно создавать бесчисленное количество в одном приложении и вызывать из другого. Поиск работает отлично, все самое главное выносится на первый экран.
Как научить Aqara работать самостоятельно?

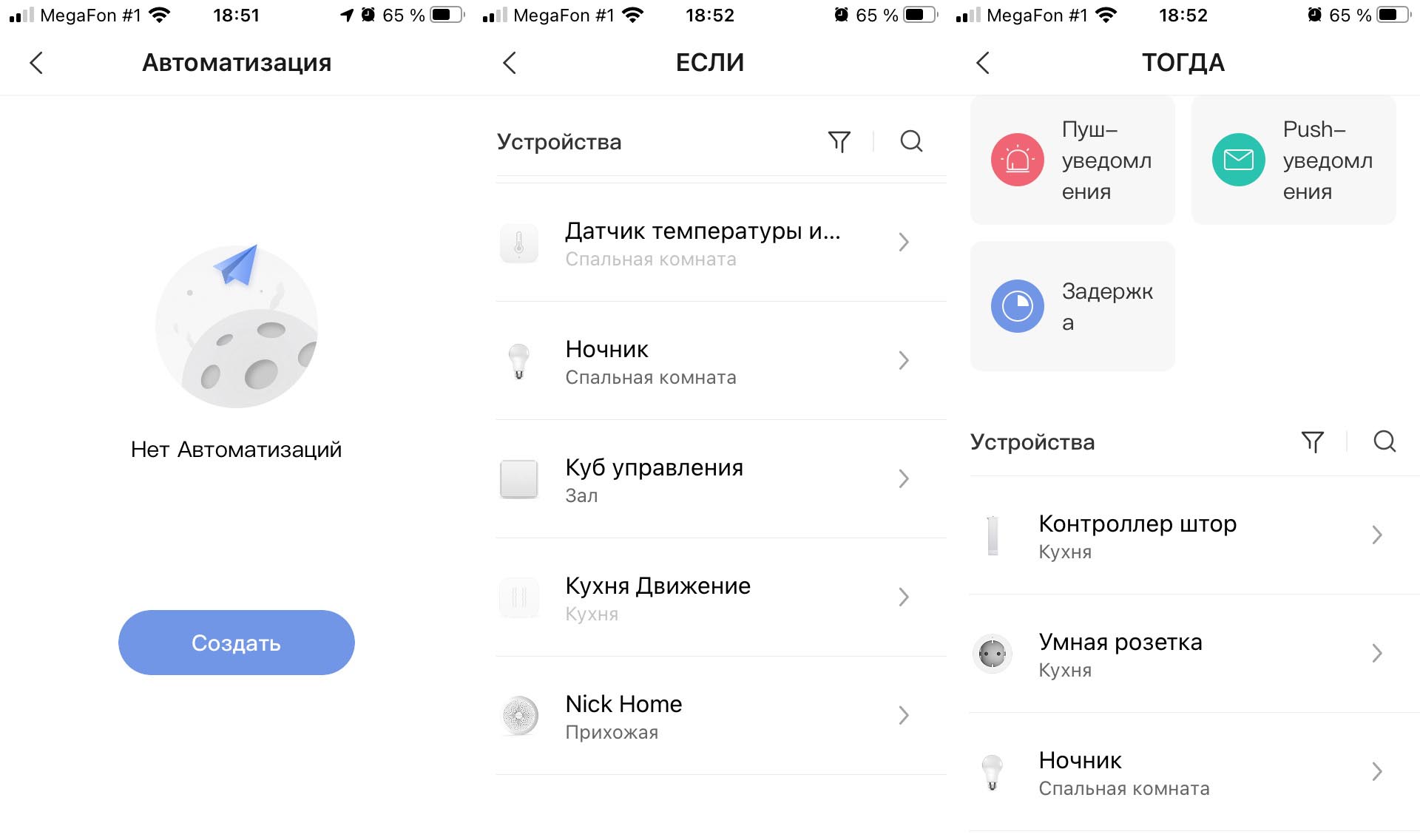

«Автоматизации» работают иначе: это своего рода макросы, последовательности действий вида «Если — То». Именно они позволяют настроить действия устройств Aqara по сигналу с других.
Триггером «Если» может стать показание датчика, включение компонента умного дома или его конкретное состояние, выполнение автоматизации по команде, срабатывание устройства или конкретное время.
Отдельно можно указать, когда действия должны выполняться — если все условия соблюдены или достаточно какого-то одного.
«Автоматизации» отлично работают сами по себе, если не забыть их включить в перечне. И тут то Aqara показывает всю свою силу:

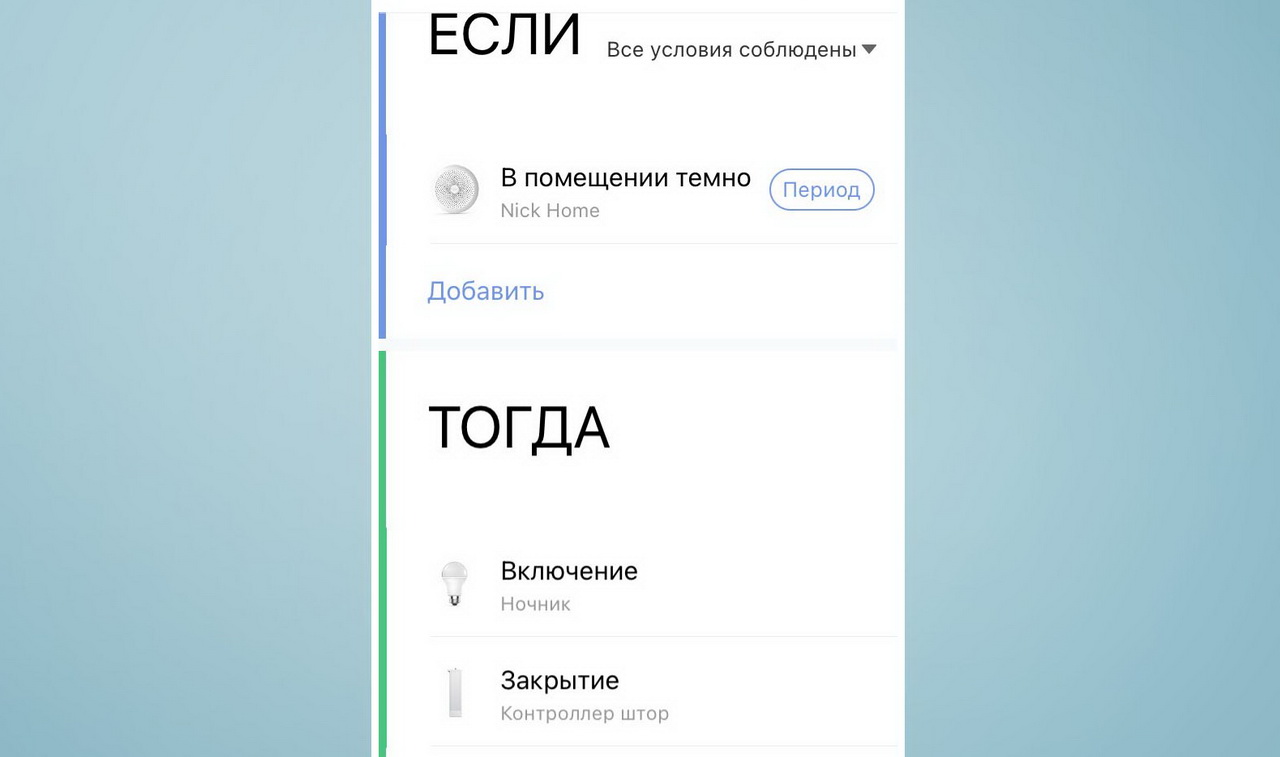

- датчик освещенности в хабе и/или приближения может закрыть шторы;
- выключение света — наоборот, открыть их;
- отключение охранной системы может сначала включить свет, а потом с задержкой закрыть окна;
- отсутствие движения в комнате указанное время — наоборот, откроет шторы на указанный процент.
Вариантов — бесконечность. Всё зависит только от фантазии.
Как Aqara помогает просыпаться
Именно «умные» шторы Aqara должны стать первым элементов умного дома. Даже если за основу будет выбрана другая экосистема — всё можно подружить в HomeKit.
Шторы отлично дополняют умное освещение с той стороны, о которой всегда забывают: мало иметь диммируемые лампочки, человеку нужен солнечный свет.
Плотные шторы с одной стороны, улучшат качество света LED-ламп, с другой — позволят варьировать искусственный и естественный свет, а при необходимости — точечно дополнять одно другим в нужных пропорциях.
Ещё важнее сценарий открытия штор при пробуждении, заданное по таймеру или датчику освещенности. Пусть четверть года, но солнце в раскрытом окне поможет просыпаться легко и непринужденно.
Раньше для этого нужно было приобретать рольставни. Массивные, тяжелые и дорогие. Теперь можно использовать традиционные шторы без каких-либо доработок.
Те, что уже есть. Никто не заметит подмены карниза умным, кроме владельца и его семьи. Которые освободятся от рутины и получат здоровое освещение, необходимое человеку.
