Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Такие системы принято называть умным домом. Ведь в слове умный содержится предположение о том, что имярек в состоянии не только позаботиться о себе, но и должным образом ответить на возникающие ситуации. Умный дом — это всего лишь устоявшееся название любой системы, которая каким-либо образом автоматизирует домашние процессы и умеет реагировать на команды пользователя. И с каждым годом эти дома становятся все умнее и умнее.

Нынче существует две концепции исполнения умного дома. Первая — локальная, где отдельные устройства управляются одним или несколькими центральными хабами, связываясь с ними по собственному закрытому радиоканалу. Вторая — облачная, в которой каждое устройство полностью самодостаточно, умеет подключаться к интернету напрямую и не нуждается в физическом хабе. Роль хаба при этом выполняет программа, которая работает «где-то» в облаке.

Преимущества и недостатки обоих решений очевидны. В первом случае каждый модуль умного дома имеет жесткую географическую привязку, поскольку без управляющего хаба этот модуль — просто кусок пластика. В то же время такое решение обеспечивает: а) безопасность и б) возможность работы без интернета.

Облачный же умный дом — полная противоположность локальному. Здесь нет привязки к одному месту, любой модуль может использоваться где угодно, хоть в другом доме, хоть в автомобиле. Да хоть в кармане! Был бы интернет. Но постоянная необходимость в наличии интернета — это ли не минус облачного решения?

Что же, получается паритет? Отнюдь! Все зависит от воззрений и потребностей конкретного человека, пользователя. В этой статье мы изучим вариант облачного умного дома Hiper, но обзор построим на конкретных бытовых примерах, что несомненно нагляднее синтетических «анпакингов».

Комплектность, конструкция

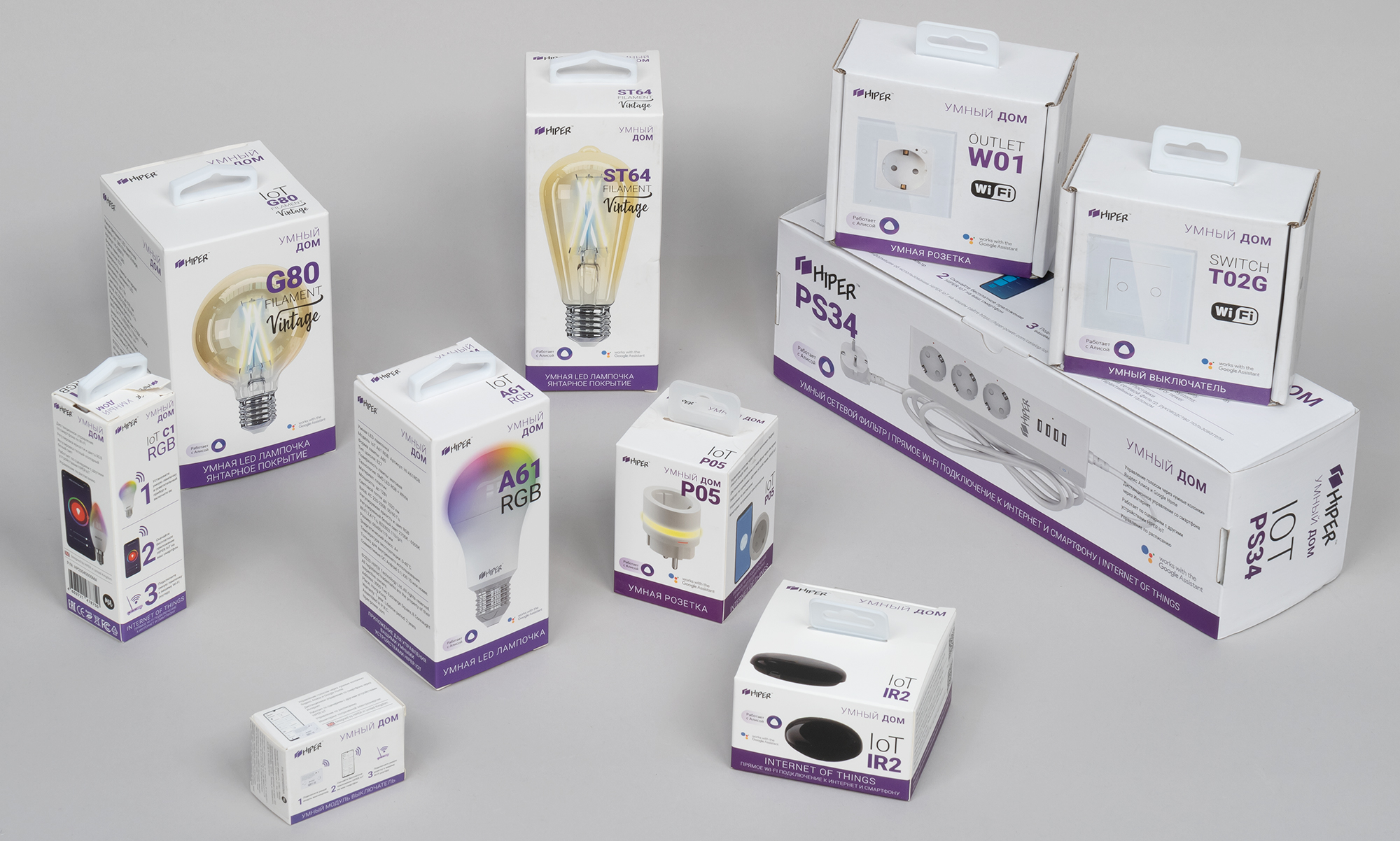

Для тестирования мы получили десять устройств. Упаковки разных размеров, но с одинаковым оформлением, содержат почти исчерпывающее описание функций и характеристик каждого прибора.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

На сайте разработчика предлагается множество различных устройств, от IP-камер и сирены с метеостанцией до электрочайников и даже автоматической кормушки. Каждый прибор здесь — это абсолютно самостоятельный аппарат, который для своей работы не нуждается в центре управления. Он может работать как в одиночку, так и в плотной связке с другими приборами. А требования — они известны: питание и наличие интернета. Начнем с самых простых устройств, хотя простыми их назвать довольно трудно.

Hiper IoT A61 RGB и C1 RGB

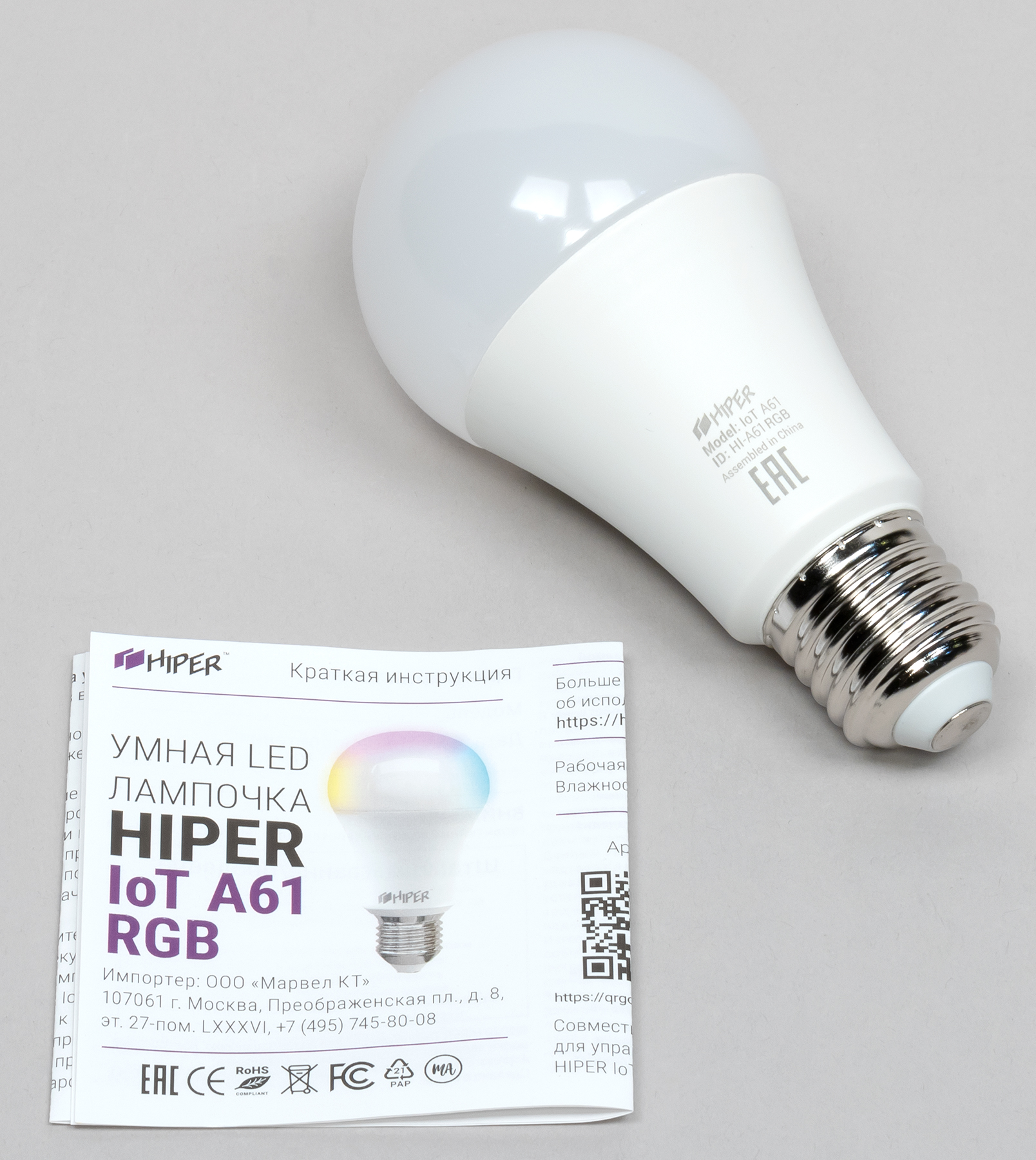

Две умных LED-лампочки с разными цоколями, «обычным» E27 (модель A61 RGB) и с меньшим диаметром, E14 (модель C1 RGB). Ничего особенного, обычные с виду лампочки, коими завалены все электромагазины. Если не считать такой «мелочи», как встроенные Wi-Fi-адаптеры и прочая электронная обвязка с «мозгами». Именно эта «мелочь» дает возможность лампочкам слушаться удаленных команд.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Другие особенности лампочек заключаются в наличии разных светодиодов, цветных (RGB) и двух типов белых с возможностью подстройки температуры от теплой к холодной. Встроенным диммером регулируется общая яркость, причем в любых режимах свечения, как в цветном, так и в белом. Что характерно, регулировка яркости производится почти без дискретности, с точностью до 1%. Конечно, заявленную яркость в 1% не следует понимать буквально. «Один процент от полного ноля» — это технически невозможно. На самом деле существует некий стартовый порог отсчета, который на глаз можно определить как 1/5 от максимальной яркости.

В следующей таблице приведены основные технические характеристики устройств. Эту и другую информацию можно увидеть на сайте производителя.

  Hiper IoT A61 RGB Hiper IoT C1 RGB
Размеры, вес 60×60×119 мм, 41 г 38×38×107 мм, 23 г
Тип цоколя E27 E14
Форма колбы A60 (груша) C37 (свеча)
EAN (европейский номер товара) 4603721478743 4603721478750
Технология SMD LED RGB + White SMD LED RGB + White
Температура белого света 2700—6500 K 2700—6500 K
Диммируемость да да
Световой поток (белый свет) до 1020 лм до 520 лм
Питание AC 220—250 В, 50/60 Гц AC 220—250 В, 50/60 Гц
Потребление до 12 Вт до 6 Вт
Wi-Fi 2,4 ГГц, IEEE 802.11b/g/n 2,4 ГГц, IEEE 802.11b/g/n
Температура эксплуатации от 0 до +40 °C от 0 до +40 °C
Поддержка
  • Android 5.1; iOS 10
  • сценарии умного дома
  • дистанционное управление
  • Android 5.1; iOS 10
  • сценарии умного дома
  • дистанционное управление
Поддержка сервисов
Сайт производителя Hiper IoT A61 RGB Hiper IoT C1 RGB

Hiper IoT ST64 Filament Vintage и G80 Filament Vintage

Следующие две умных LED-лампы выглядят необычно. Так сказать, под старину.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Все еще действующая лампа возрастом более века (ссылка)

Угольные нити, которые использовались в таких лампах, не вспыхивали мгновенно при подаче тока. Они плавно разгорались и плавно же остывали при выключении. Именно такой дизайн и поведение симулируют наши лампочки. Правда, «нити» в них имеют более понятную структуру, которая отличается от древних запутанных клубков. И кстати, этих «нитей», а точнее, LED-модулей, в каждой лампе по два вида, так же, как и в предыдущих RGB-лампах: холодный и теплый белый, благодаря чему позволяется изменять оттенок белого света.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

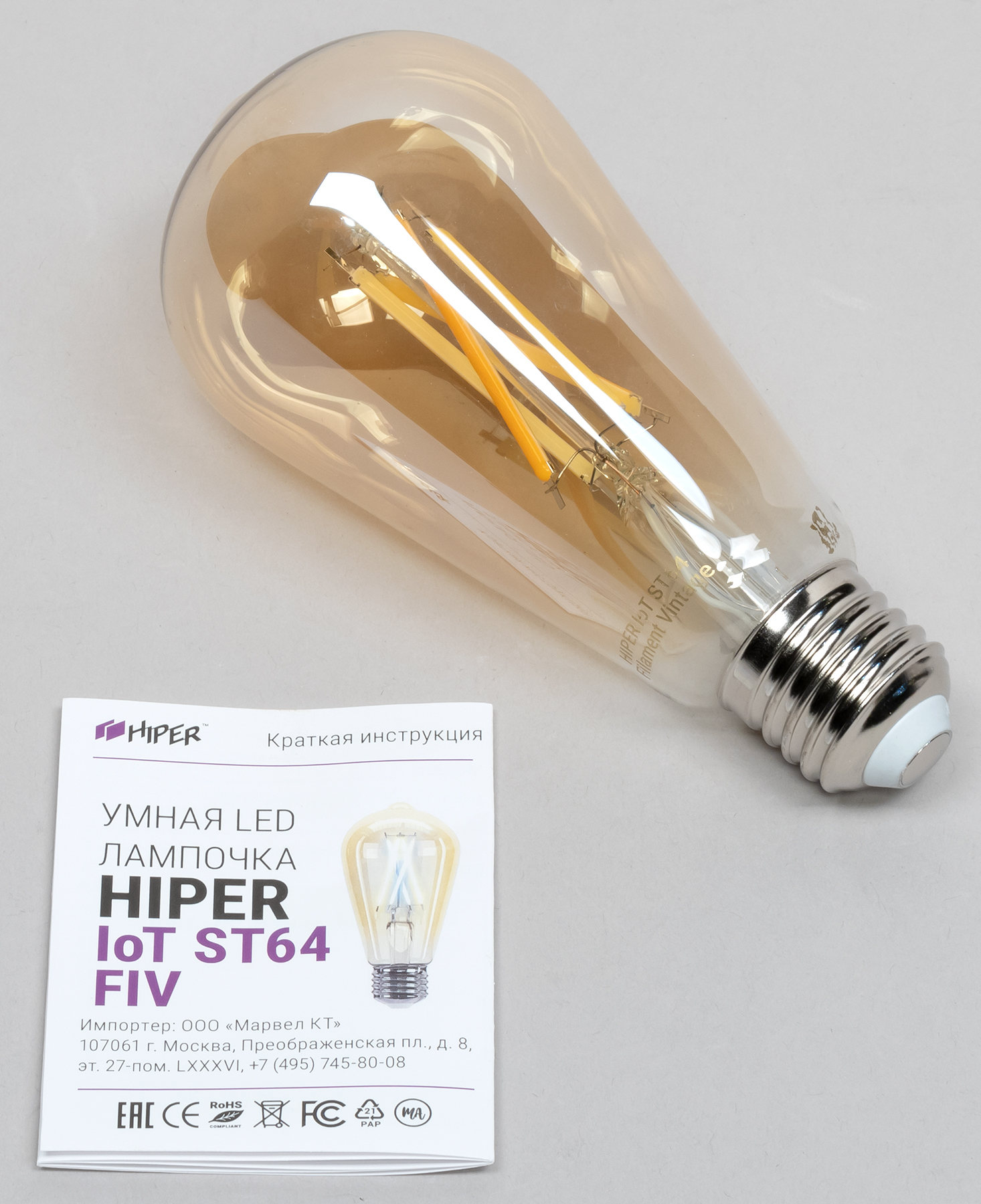

Hiper IoT ST64 Filament Vintage
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

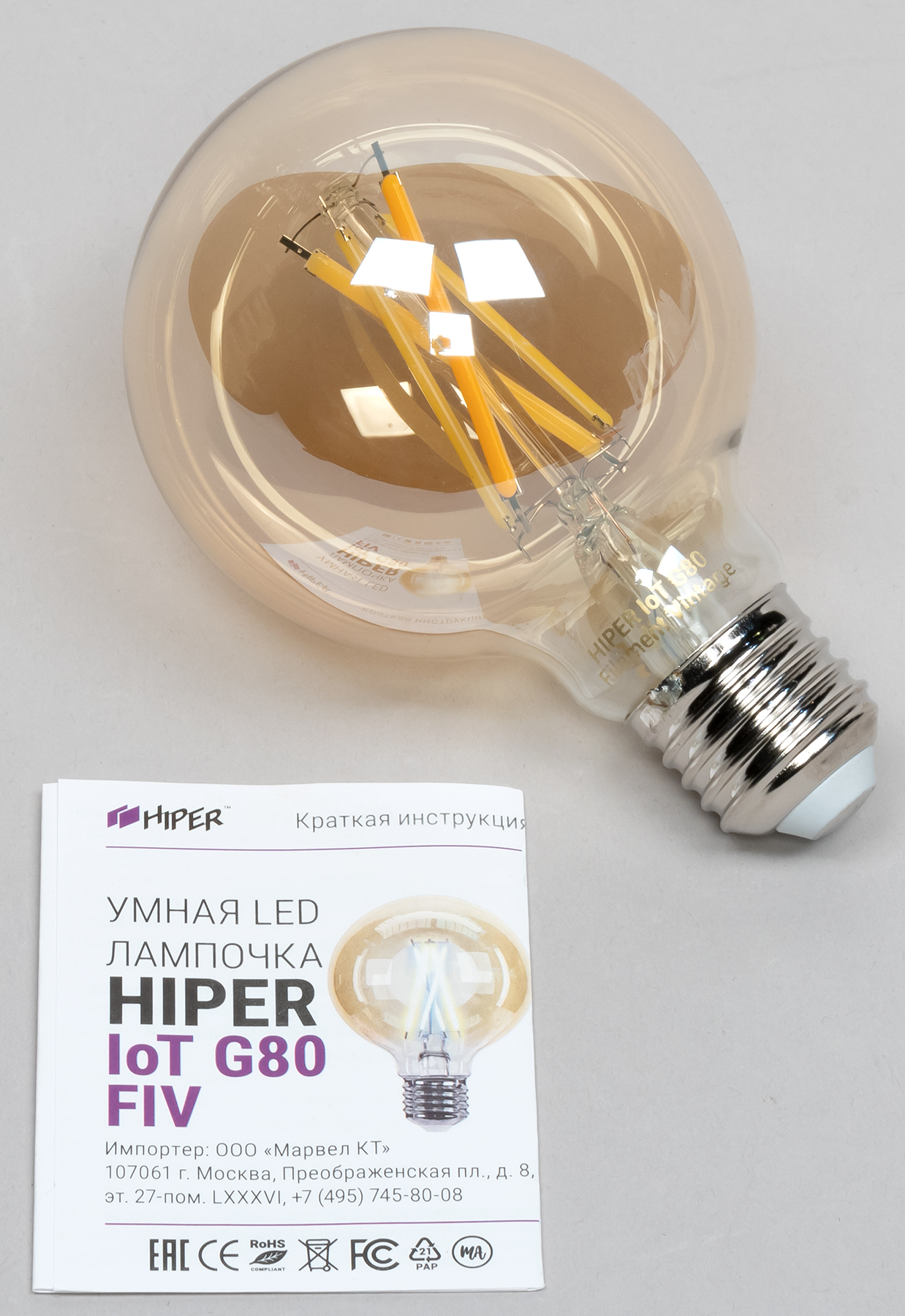

Hiper IoT G80 Filament Vintage

Обе лампы оснащены стандартными цоколями E27, физическое различие состоит лишь в формах колбы: нечто среднее между криптоновой (K, гриб) и вздутой (B, вытянутый шар) у модели ST64 и типичный шар у модели G80. Здесь немного удивляет вот что: если два предыдущих светильника имеют довольно крупный непрозрачный постамент с цоколем, то эти лампы лишены постамента. Всего лишь стандартный металлический цоколь, а выше — стекло, под которым нет ничего, кроме светящихся элементов. Но позвольте, как они засунули всю электронику в этот маленький цоколь?

В следующей таблице приведены основные технические характеристики устройств. Эту и другую информацию можно увидеть на сайте производителя.

  Hiper IoT ST64 Filament Vintage Hiper IoT G80 Filament Vintage
Размеры, вес 150×40×40 мм, 58 г 124×80×80, 65 г
Тип цоколя E27 E27
Форма колбы ST64 (Эдисон) G80 Vintage (Globe, шар)
EAN (европейский номер товара) 4603721480685 4603721480708
Технология LED Filament (Light-emitting diode, светодиодная нить) LED Filament (Light-emitting diode, светодиодная нить)
Температура белого света 2700—6500 K 2700—6500 K
Диммируемость да да
Световой поток (белый свет) до 600 лм до 600 лм
Питание AC 220—250 В, 50/60 Гц AC 220—250 В, 50/60 Гц
Потребление до 7 Вт до 7 Вт
Wi-Fi 2,4 ГГц, IEEE 802.11b/g/n 2,4 ГГц, IEEE 802.11b/g/n
Температура эксплуатации от 0 до +40 °C от 0 до +40 °C
Поддержка
  • Android 5.1; iOS 10
  • сценарии умного дома
  • дистанционное управление
  • Android 5.1; iOS 10
  • сценарии умного дома
  • дистанционное управление
Поддержка сервисов
Сайт производителя Hiper IoT ST64 Filament Vintage Hiper IoT G80 Filament Vintage

Главной же особенностью этих ламп является возможность их использования в качестве законченного дизайнерского решения. Прозрачное золотистое напыление стекла колбы вместе с винтажными светящимися нитями делают лампу готовым светильником, которому не нужен абажур. Ну, почти не нужен. От себя добавим, что для людей, привыкших к спокойной домашней обстановке, яркость этих нитей покажется слишком высокой. Если, конечно, смотреть на лампу в упор. Но и здесь всегда есть возможность снизить яркость, ведь схемотехника в лампах — ровно та же, что и в двух предыдущих. Идеальным гарниром к этим лампам нам показался соломенный кухонный абажур открытого типа и прозрачная чаша-аквариум. Фотографии? Будут!

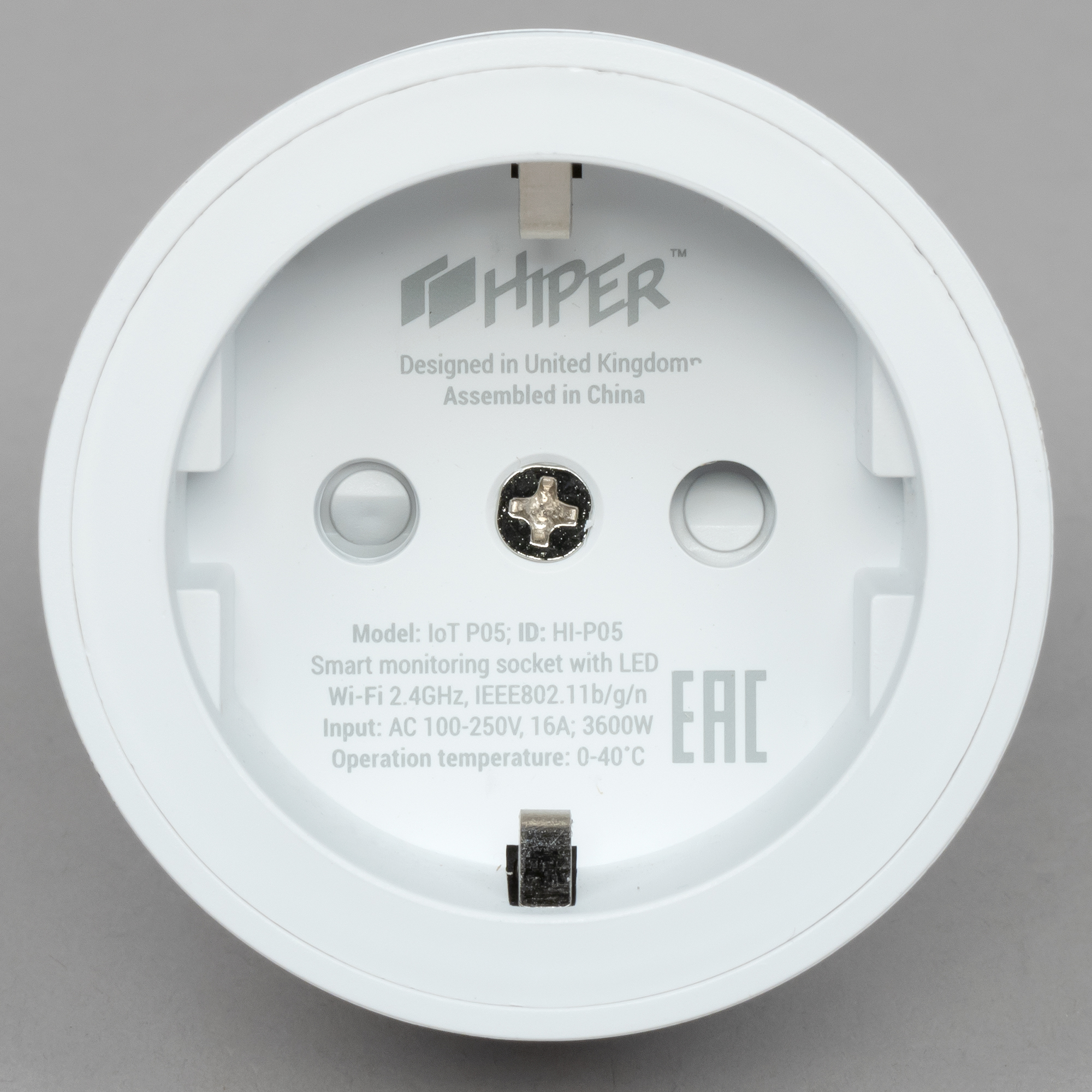

Hiper IoT P05

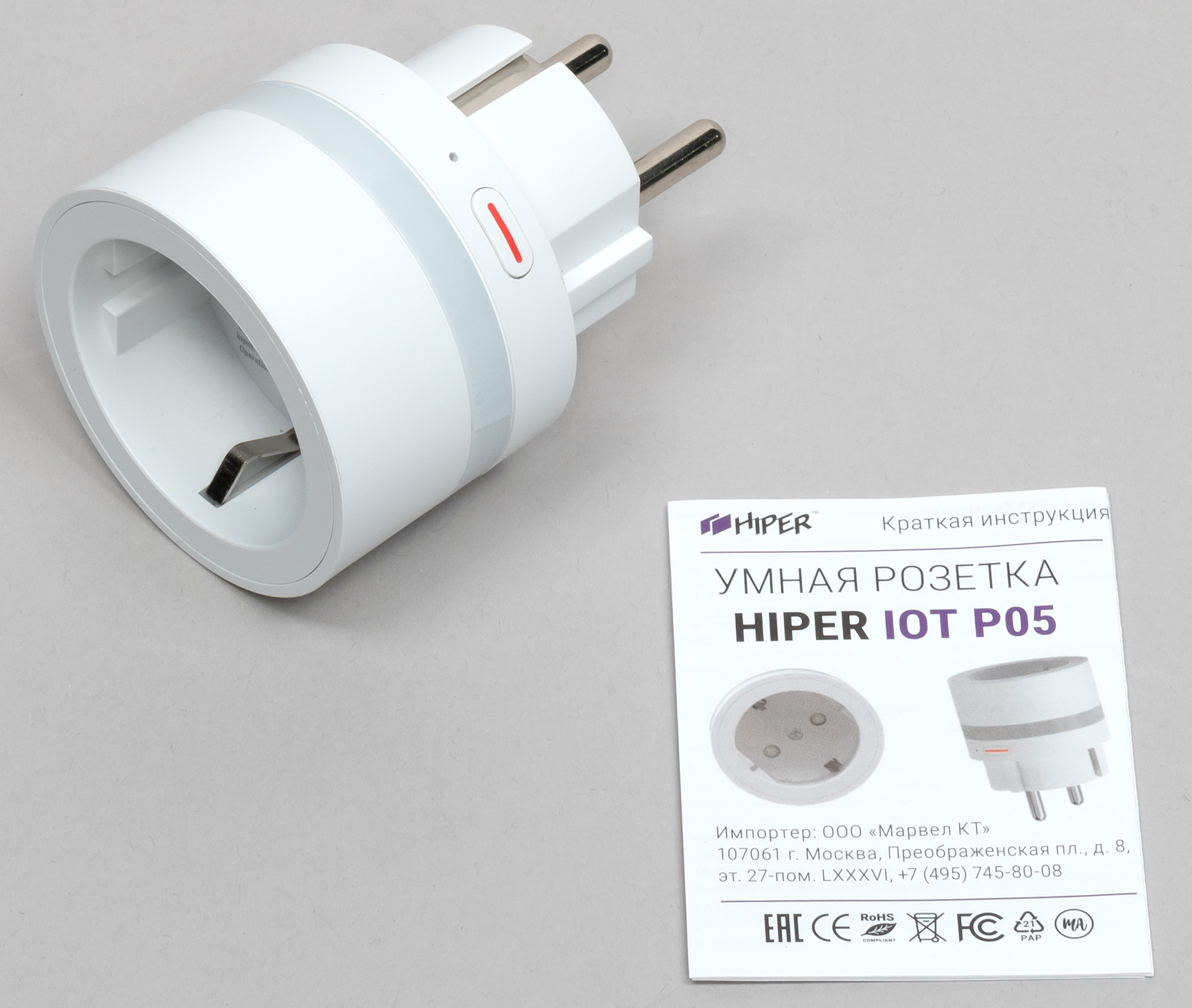

Умная розетка с мониторингом энергии и LED-светильником — таково официальное наименование прибора. Но если позанудствовать, то это все-таки не розетка, а переходник. Ну хорошо, ни нашим ни вашим: переходник с розеткой!

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

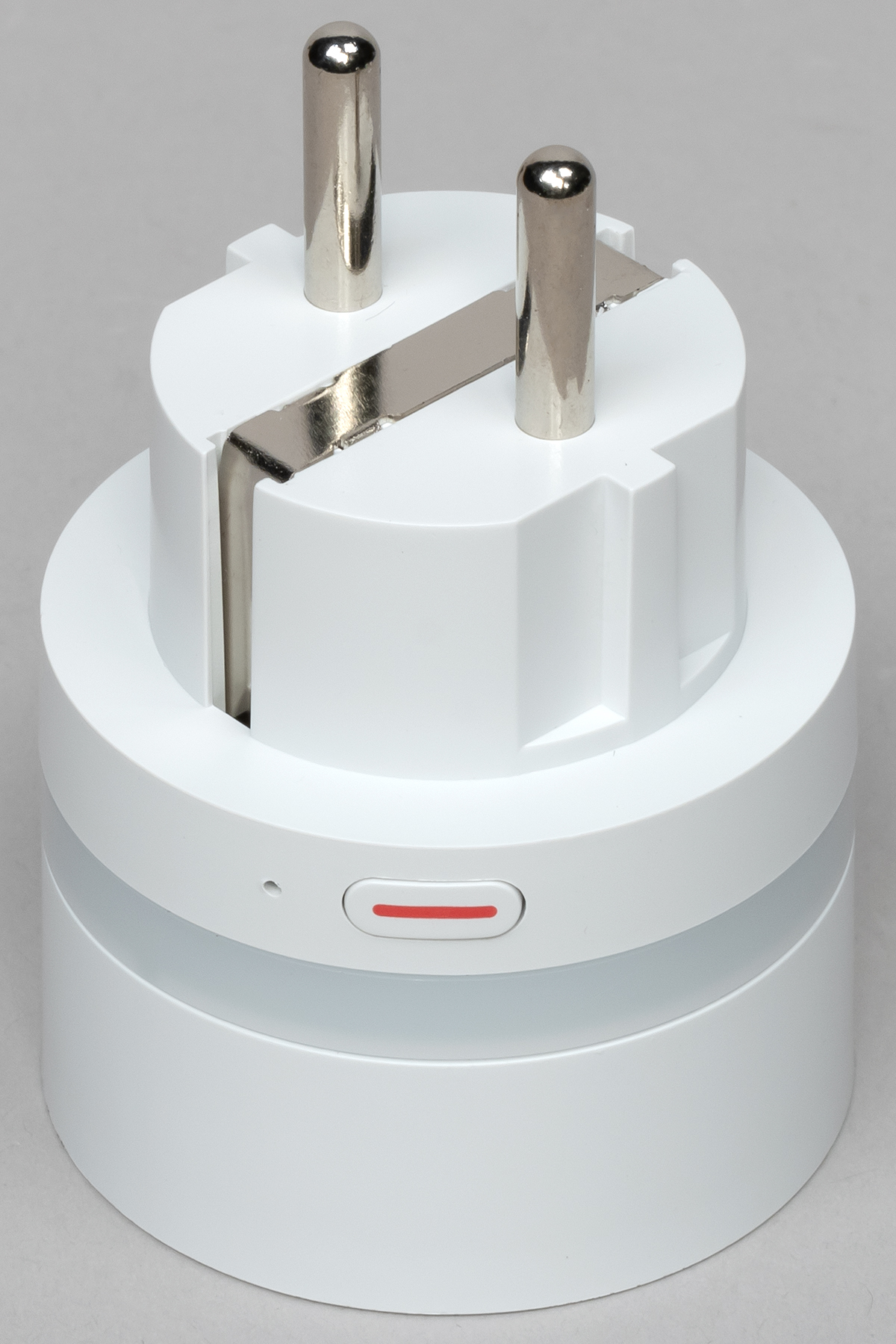

Несмотря на скромные размеры, розетка может работать под серьезными нагрузками: аж до 3,6 кВт. Ее предназначение очевидно: удаленное включение/выключение электроприборов с поддержкой таймеров, сценариев и инженеры знают чего еще. Со всеми этими скиллами будем разбираться позже, а сейчас отметим несколько характерных черт конструкции.

Цилиндрический корпус опоясан полупрозрачным кольцом — это светильник-ночник. Светит он неярко, как раз хватит, чтобы отыскать лежащий где-то смартфон, чтобы этот ночник все же выключить. Яркость ночника не регулируется, да и не нужно: она минимальна. Единственная кнопка предназначена для ручного включения/отключения основного питания, а длительное нажатие кнопки (более пяти секунд) сбросит настройки устройства и активирует режим первоначального подключения. Рядом с кнопкой можно видеть микроскопическое отверстие. Под ним прячется мелкий точечный светодиод, сигнализирующий о текущем режиме прибора. Он светится так же, как светодиоды в смартфонах, увидеть его можно лишь взглянув в упор. Поэтому те, кто боится светового загрязнения, могут не волноваться.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

В следующей таблице приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на сайте производителя.

Hiper IoT P05
Размеры, вес 52×55 мм, 71 г
Максимальная сила тока 16 А, мощность до 3680 Вт
Стандарт розетки евро
Подсветка LED, белый
Диммируемость нет
Питание AC 100—250 В, 50/60 Гц
Wi-Fi 2,4 ГГц, IEEE 802.11b/g/n, макс. выходная мощность: 15 дБм
Температура эксплуатации от 0 до +45 °C
Поддержка
  • Android 5.1; iOS 10
  • сценарии умного дома
  • дистанционное управление
  • мониторинг напряжения и расхода электроэнергии
Поддержка сервисов
Сайт производителя Hiper IoT P05

И кстати. В отличие от стационарных умных модулей, с которыми мы познакомимся далее, этой розетке совершенно неинтересно, с какой стороны фаза, а с какой — ноль. Неважно, какой стороной вставлять устройство в обычную розетку — автоматика сама поймет, каким образом запитать электронные компоненты прибора.

Hiper IoT Outlet W01

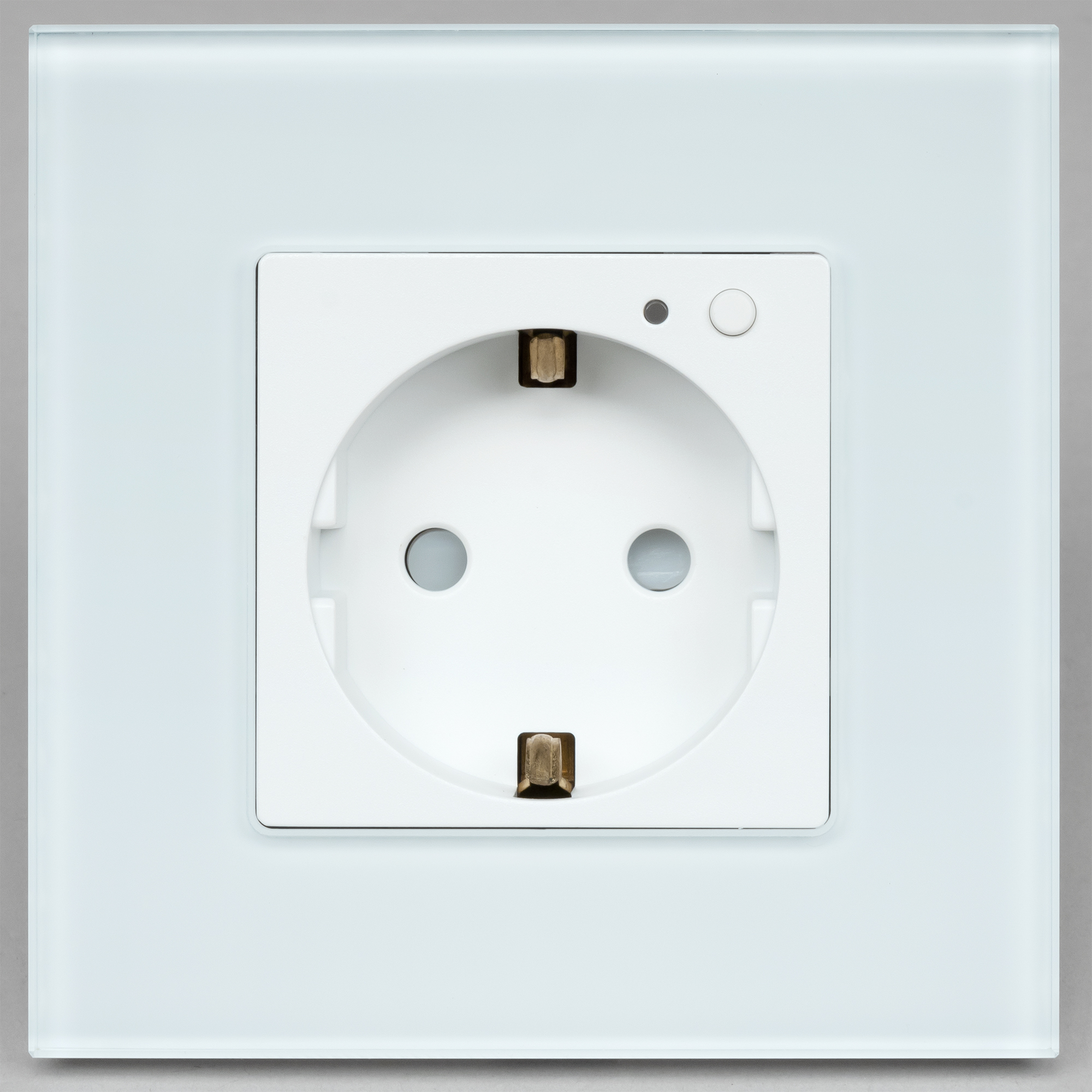

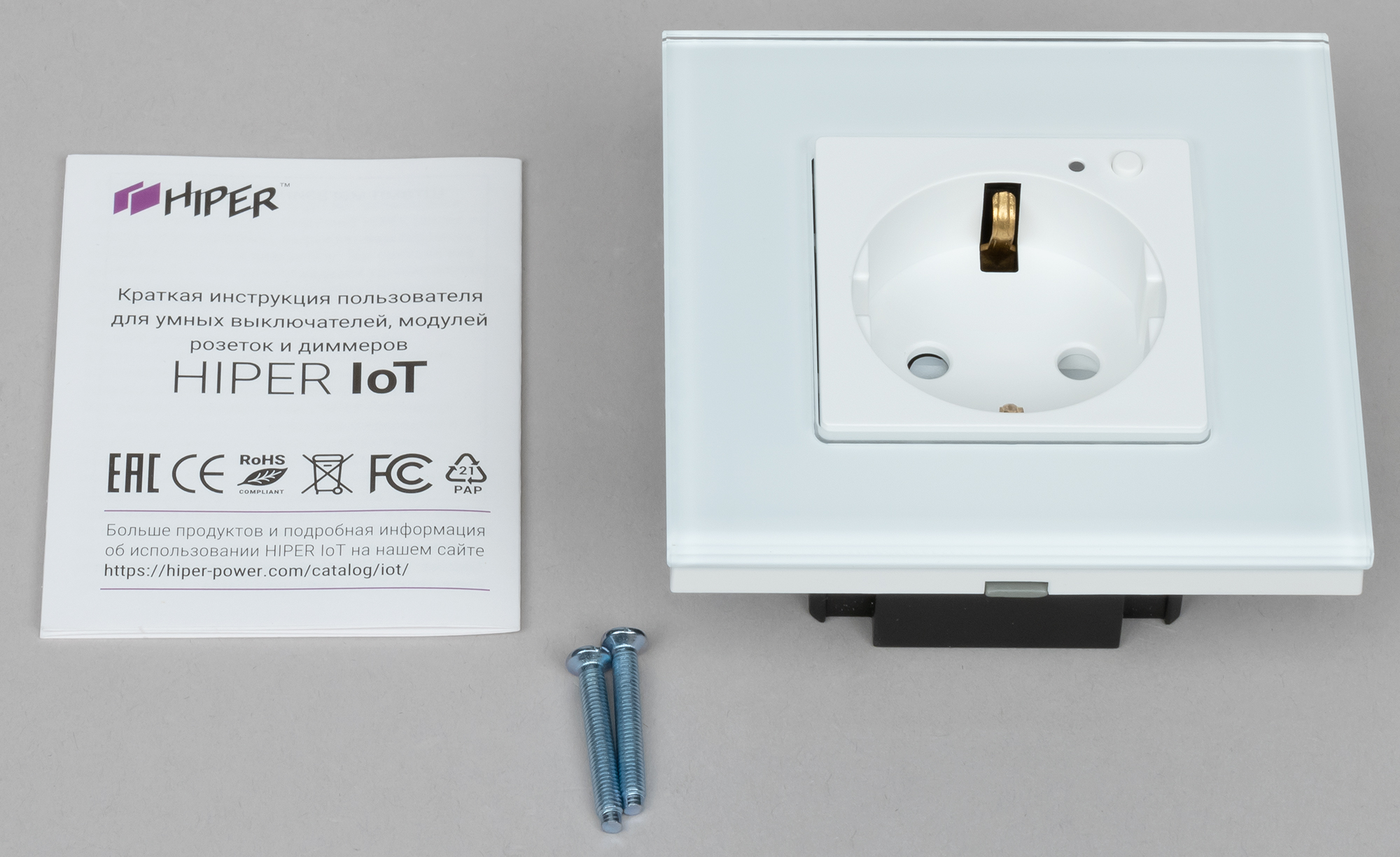

А вот это уже настоящая розетка. Белая, со стеклянной площадкой-основой. Она предназначена для монтажа в подрозетники, которые имеются только в домах с внутренней электропроводкой. Да, мы с этой бедой еще неоднократно столкнемся в процессе установки наших устройств.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Из необычного, которое отличает эту розетку от прочих розеток — кнопка. Небольшая кнопочка, скромно притулившаяся в уголке пластиковой вставки. Она нужна для отключения энергии, поступает из розетки. Вторая роль кнопки — сброс настроек и перевод устройства в режим первоначального подключения. Рядом с кнопкой, как водится — микросветодиод, показывающий режим работы розетки. Вообще, наличие такой кнопки — довольно удобная штука! Вместо того, чтобы каждый раз вытягивать вилку электроприбора (а многие обожают делать это, не придерживая розетку второй рукой), достаточно легонько нажать эту кнопку, и прибор выключится.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

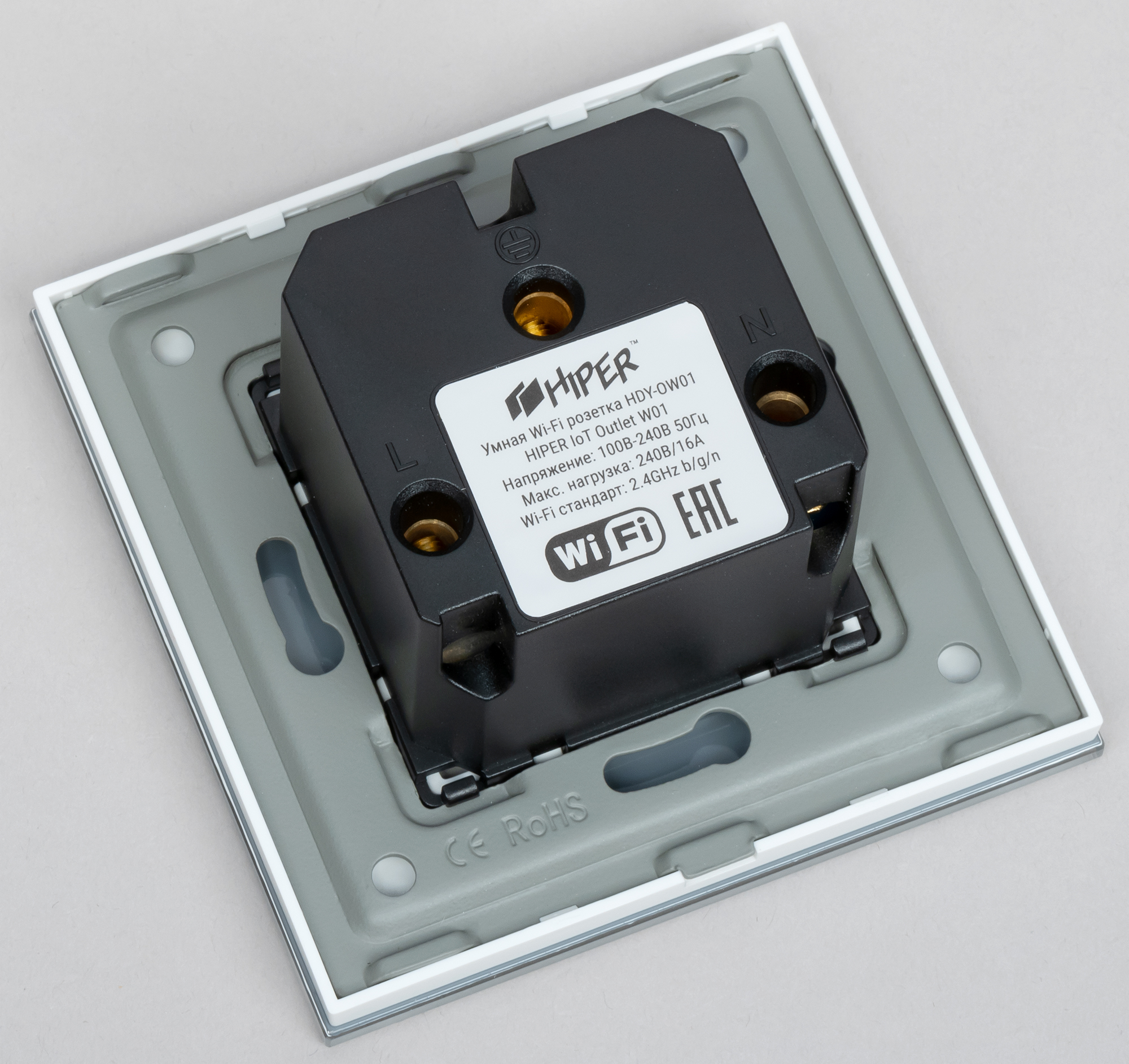

Розетка имеет три стандартных входных разъема: заземление, фаза и ноль. Вставленные жилы надежно зажимаются болтами. Воздадим уважение разработчикам: в каждый разъем можно воткнуть жилу толщиной в полсантиметра! Отыскать такой кабель или скрутку проводов — это надо сильно постараться. Хотя, случаи всякие бывают.

В следующей таблице приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на сайте производителя.

Hiper IoT Outlet W01
Размеры, вес 32×83×83 мм, 200 г
Максимальная сила тока 16 А, мощность до 3800 Вт
Стандарт розетки евро
Подсветка LED, белый
Диммируемость нет
Питание AC 100—250 В, 50/60 Гц
Wi-Fi 2,4 ГГц, IEEE 802.11b/g/n, макс. выходная мощность: 15 дБм
Температура эксплуатации от 0 до +45 °C
Поддержка
  • Android 5.1; iOS 10
  • сценарии умного дома
  • дистанционное управление
Поддержка сервисов
Сайт производителя Hiper IoT Outlet W01

Hiper IoT PS34

Наверное, это один из самых практически полезных и наиболее востребованных экземпляров, предоставленных для тестирования. Шутка ли, сразу четыре устройства в одном: три розетки и блок из четырех USB-портов. Да, каждая розетка и четыре порта — это, по сути, отдельные устройства. По крайней мере, так они определяются облачными сервисами, но об этом расскажем позже.

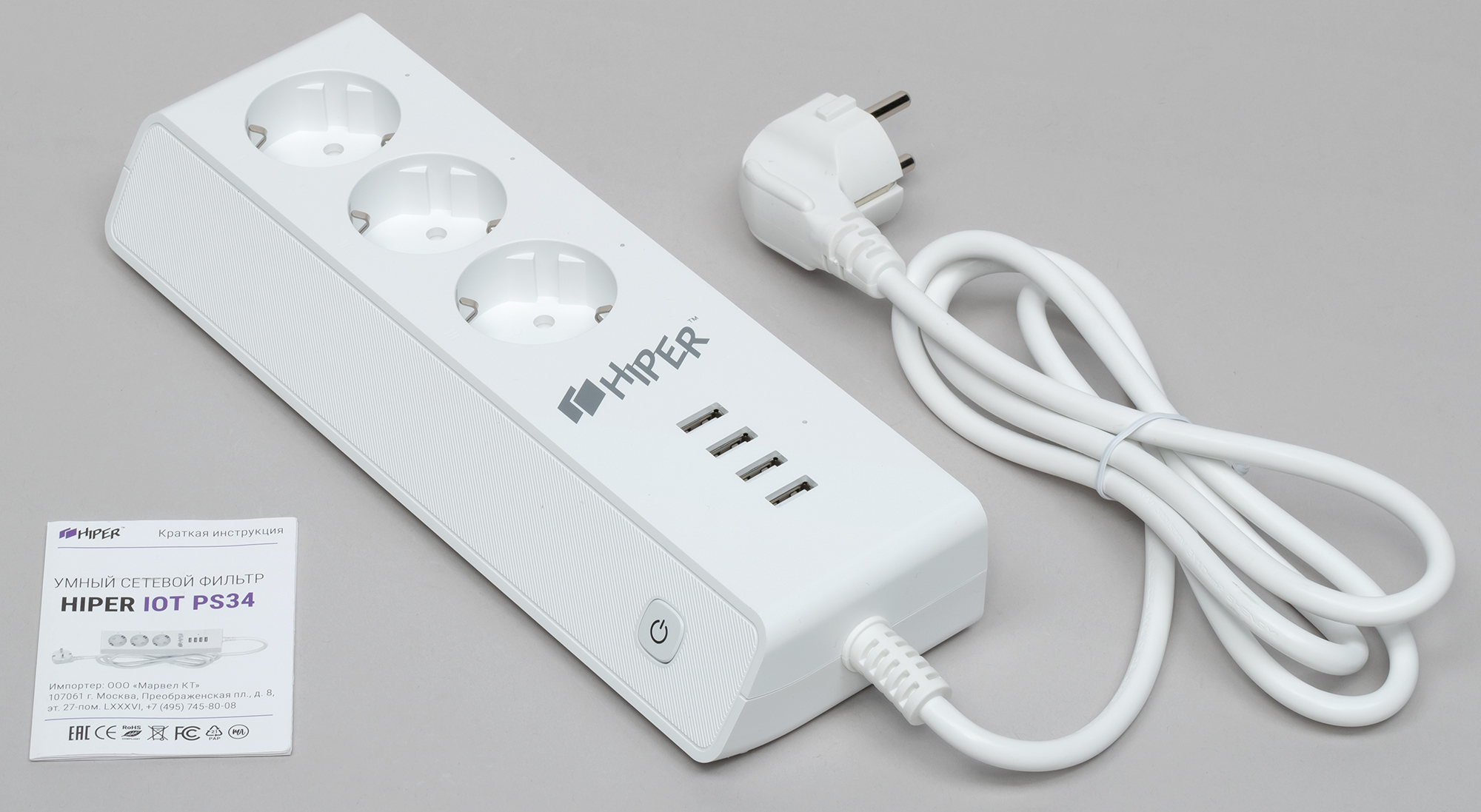

Белоснежный корпус сетевого фильтра имеет неправильную форму: одна из его сторон чуть скошена. На этой стороне находится кнопка со встроенным светодиодом, отображающим текущий режим работы. Больше ничего тут нет, дизайн предельно лаконичен. Три «евро»-розетки типа Schuko и блок из четырех USB-портов снабжены своим микросветодиодом, который показывает активность того или иного модуля.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Сетевой фильтр предназначен также и для защиты нежной компьютерной техники от помех электросети, перегрузок и токов короткого замыкания. Встроенный автоматический предохранитель на 10А защитит как сам сетевой фильтр, так и подключенные к нему устройства. Параллельно с этой стандартной для хороших «пилотов» ролью, он справляется и с ролью элемента умного дома: удаленное управление, поддержка сценариев для каждой розетки в отдельности и прочие приятные штучки.

В следующей таблице приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на сайте производителя.

Hiper IoT PS34
Размеры, вес 250×85×42 мм, 496 г
Максимальная мощность 2500 Вт
Стандарт розеток евро
USB 4 порта, 5В/2,4А, до 20 Вт
Диммируемость нет
Индикация 4 светодиода
Питание AC 100—250 В, 50/60 Гц
Wi-Fi 2,4 ГГц, IEEE 802.11b/g/n
Температура эксплуатации от 0 до +40 °C
Поддержка
  • Android 5.1; iOS 10
  • сценарии умного дома
  • дистанционное управление
  • независимое включение/выключение каждой розетки и USB-блока
Поддержка сервисов
Сайт производителя Hiper IoT PS34

Количество имеющихся у сетевого фильтра розеток и USB-портов кажется вполне достаточным для скромного рабочего места. Ведь от одного этого фильтра можно запитать или зарядить до семи устройств одновременно. Например, компьютер + монитор + аудиосистема + USB-светильник + смартфон + наушники + планшет. Да еще и управлять всем этим удаленно, либо настроить таймеры или сценарии включений/отключений. Просто находка!

Hiper IoT Switch M01

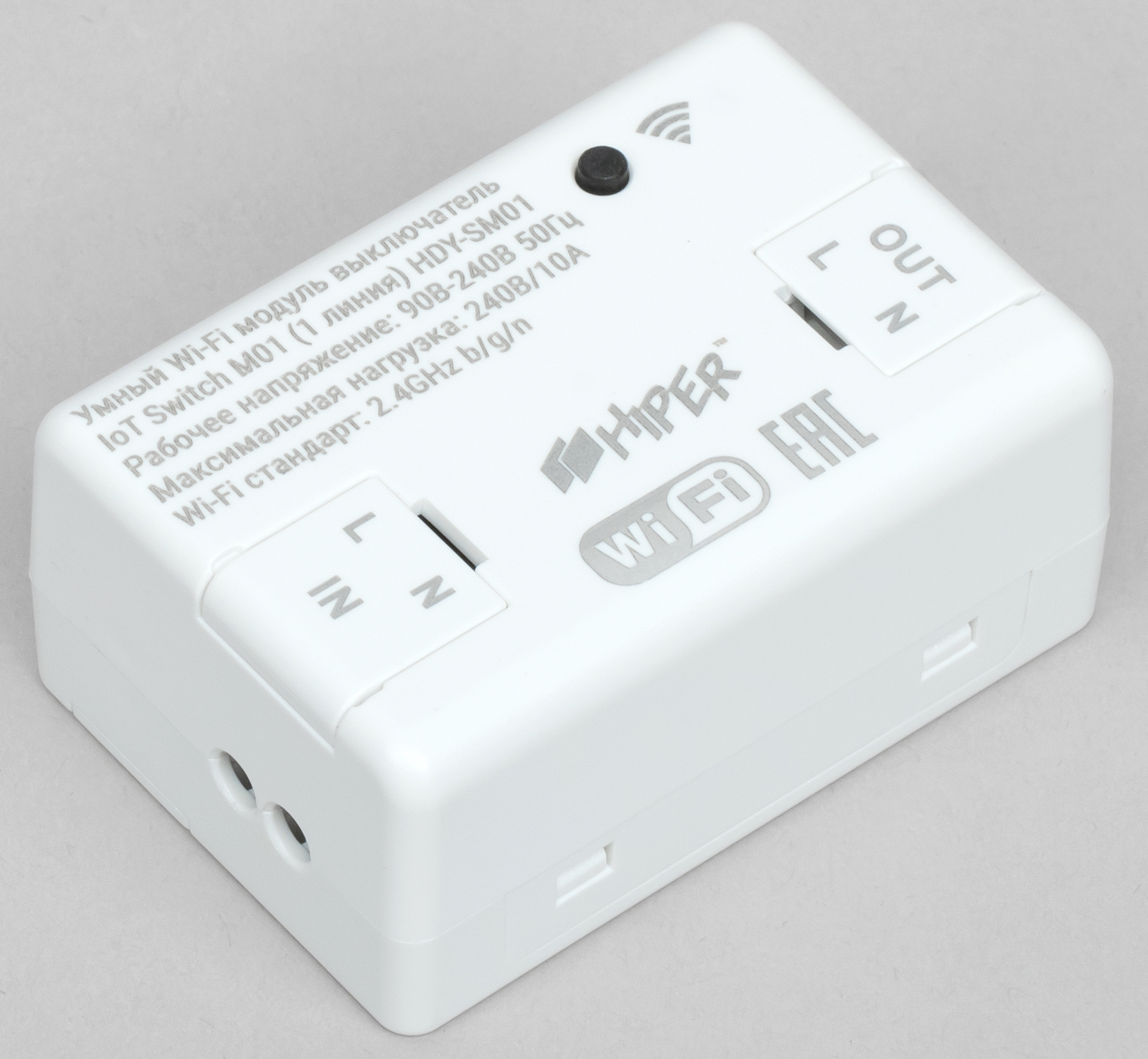

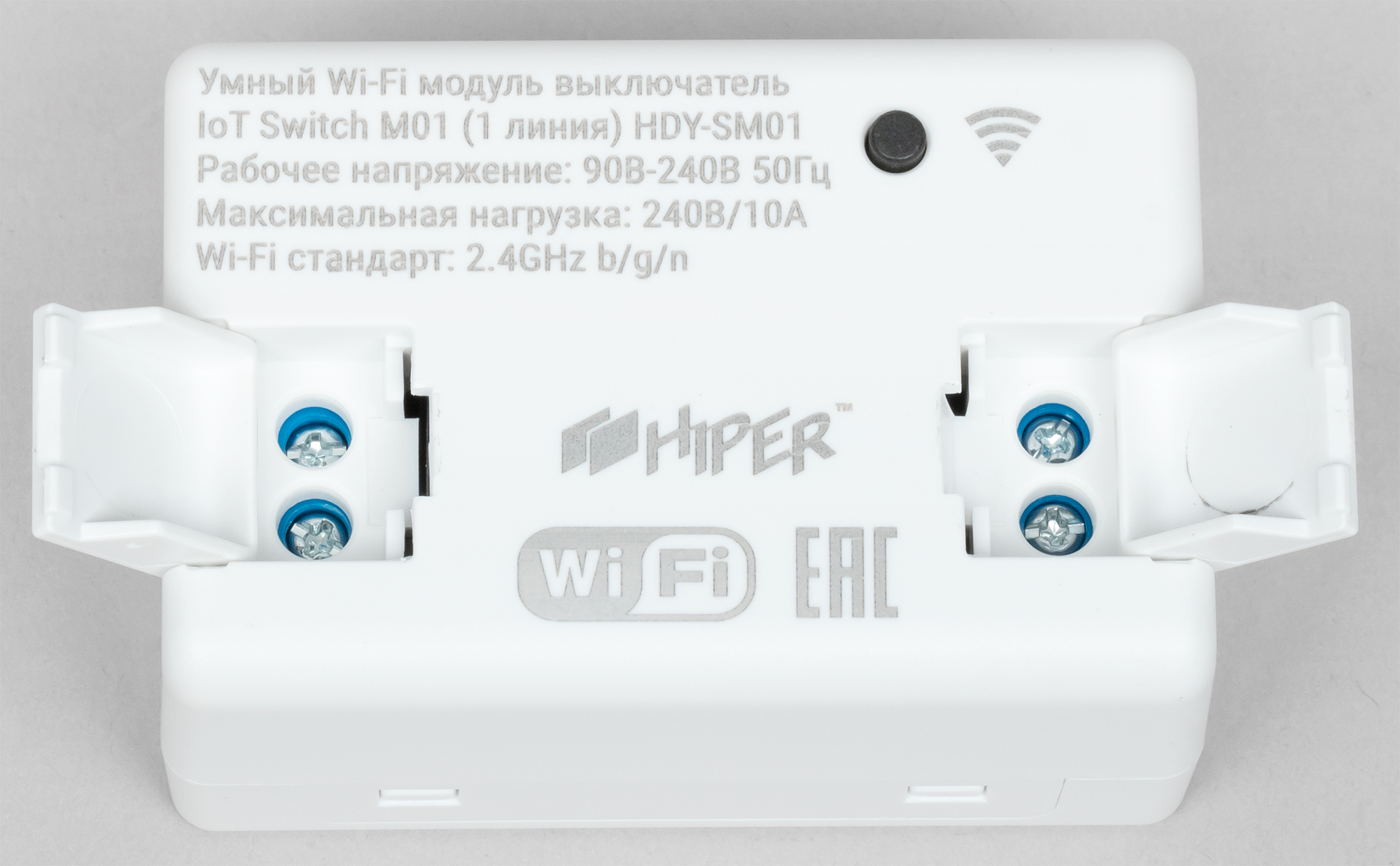

Миниатюрная почти невесомая коробочка, выполненная в формфакторе перемычки, по сути и является вставкой, которая монтируется в разрыв электрической проводки.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Предназначение устройства очевидно: это выключатель. Просто он умный, как и все рассматриваемые здесь устройства. Конструкция тоже неглупая: вход и выход четко обозначены (In от Out может отличить каждый), также указаны входы для фазного провода (L) и нулевого (N). Концы проводов вставляются с торцов корпуса, а зажимаются они болтами, которые спрятаны под откидывающимися крышками на защелках. Кнопкой на корпусе производится разрыв цепи (отключение тока), а при длительном ее нажатии настройки сбрасываются и прибор переключается в режим инициализации.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

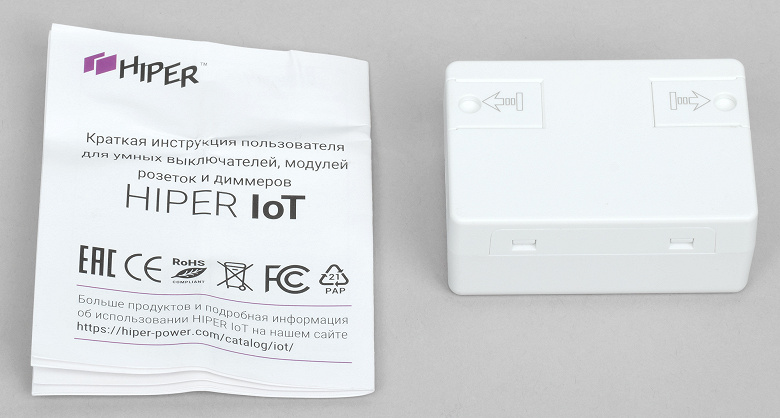

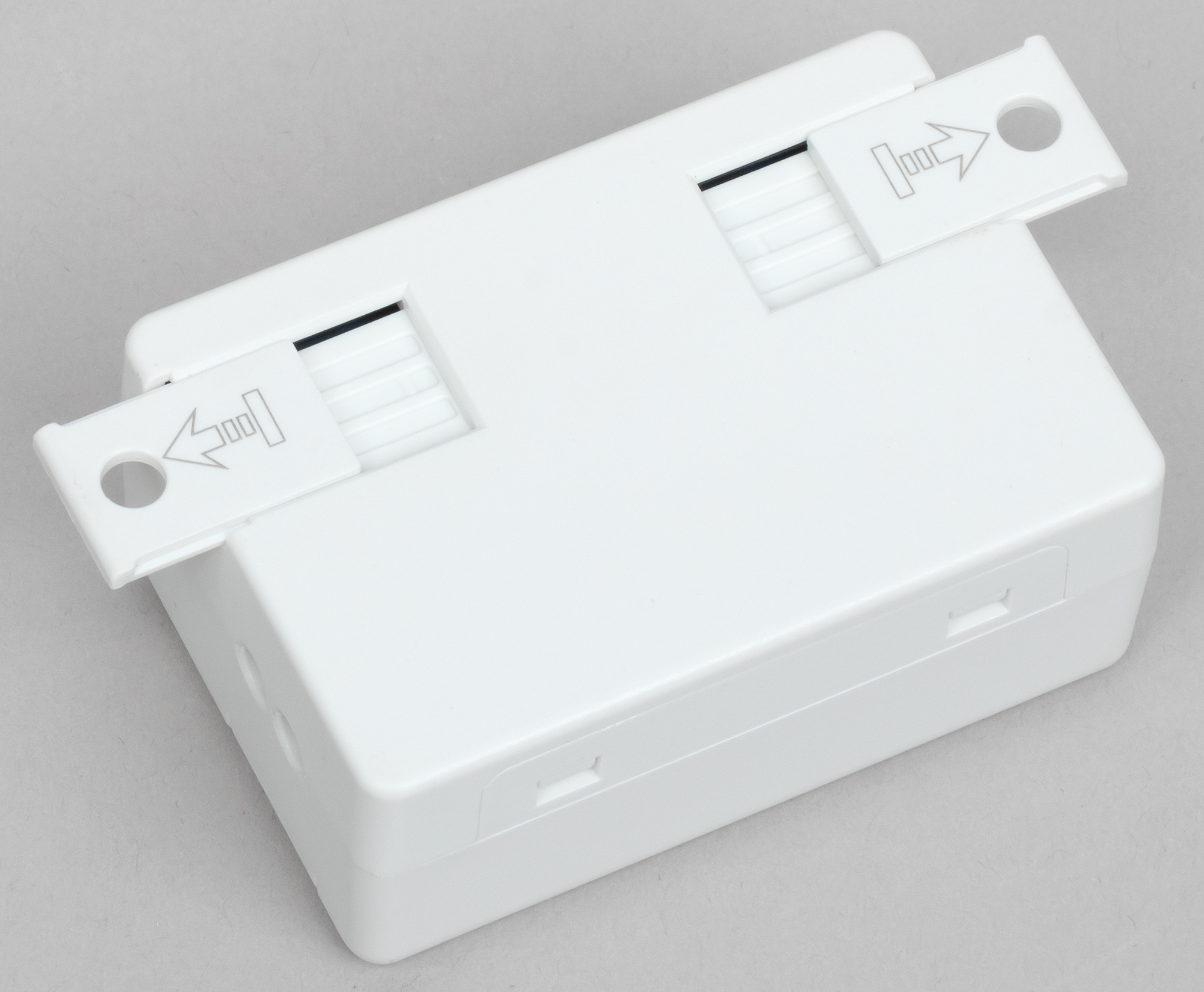

На другой стороне корпуса имеются выдвижные ушки. Они могут понадобиться, если переключатель нужно примонтировать к какой-либо поверхности. Довольно продуманная конструкция.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Благодаря небольшим размерам этот модуль можно упрятать, например, в корпус светильника или другого прибора, а то и вовсе в обычный выключатель.

В следующей таблице приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на сайте производителя.

Hiper IoT Switch M01
Размеры, вес 52×22×35 мм, 40 г
Максимальная мощность 2500 Вт
Подсветка LED, белый
Диммируемость нет
Индикация 1 светодиод
Питание AC 100—250 В, 50/60 Гц
Wi-Fi 2,4 ГГц, IEEE 802.11b/g/n
Температура эксплуатации от 0 до +45 °C
Поддержка
  • Android 5.1; iOS 10
  • сценарии умного дома
  • дистанционное управление
Поддержка сервисов
Сайт производителя Hiper IoT Switch M01

Hiper IoT Switch T02G

Этот сенсорный выключатель предназначен для установки… Ну что ты будешь делать, снова в скрытую проводку! А у нас с ней просто беда. Кстати, а почему выключатель, а не включатель? Опять негатив какой-то.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

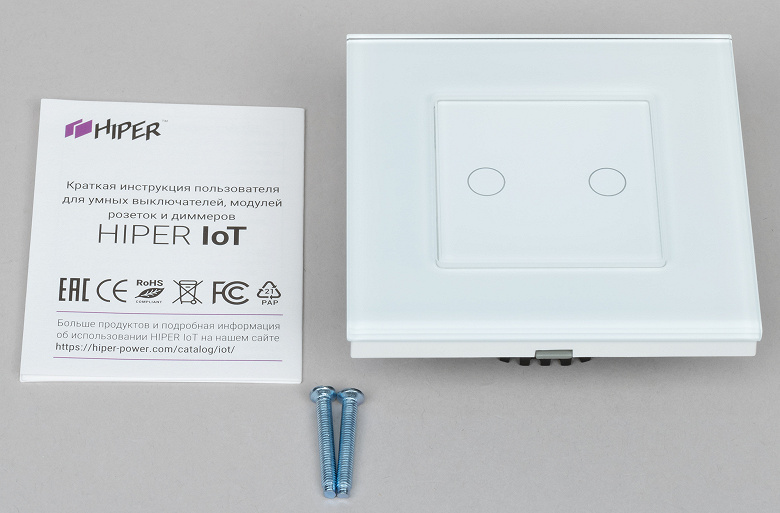

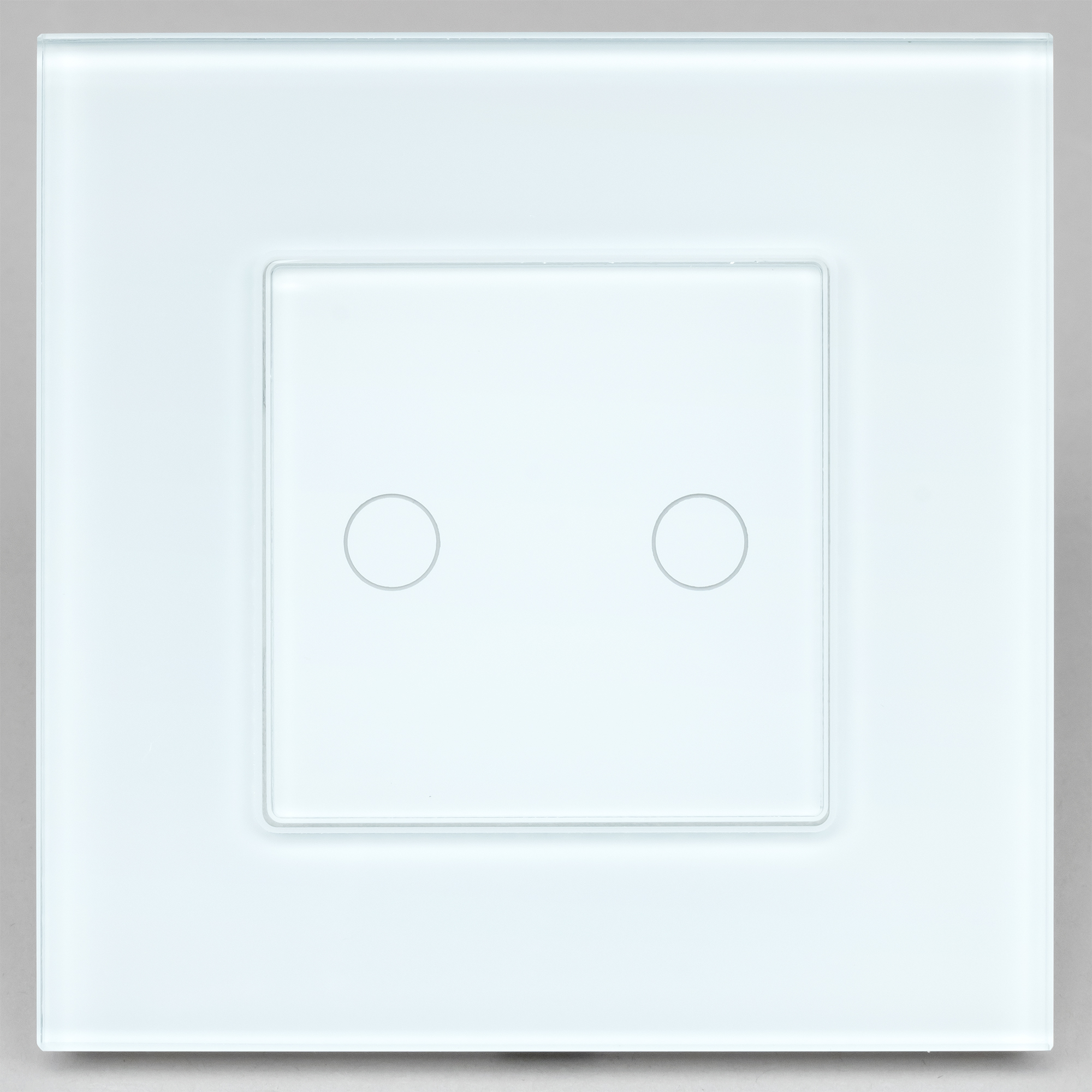

Посреди белого корпуса со стеклянной накладкой расположены два сенсора, чутко реагирующих на легчайшее прикосновение. Эти сенсоры имеют мягкую, едва заметную подсветку синего цвета. Яркость подсветки увеличивается, когда виртуальная клавиша нажата.

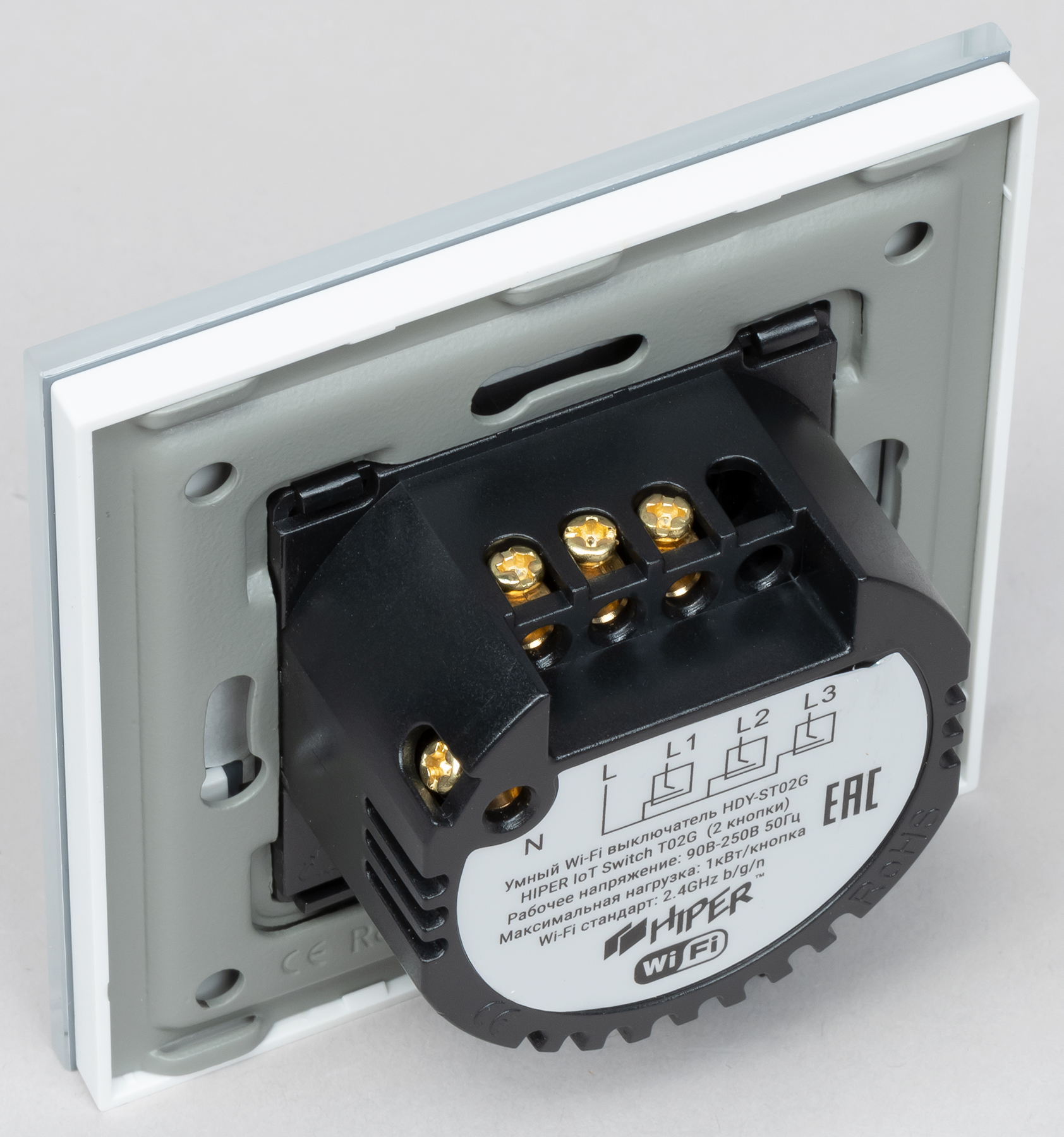

Схема подключения имеется на наклейке, более-менее сведущему человеку разобраться в ней не составит труда. Нулевой провод, который должен иметься в подрозетнике, подключается чуть сбоку, отдельно от основной фазной колодки. Остальные три контакта предназначены для фазных проводов: L — это вход фазы, а L1 и L2 — соответственно, выход на люстру.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

И вот тут-то начинается веселье. Дело в том, что далеко не всегда вы увидите в подрозетном пространстве, в этом стенном углублении, нулевой провод. Но это уже отдельная тема, которую мы разберем в соответствующей главе.

Следующая таблица показывает основные технические характеристики устройства. Эту и другую информацию можно увидеть на сайте производителя.

Hiper IoT Switch T02G
Размеры, вес 87×87×35 мм, 210 г
Мощность
  • до 150 Вт на одну кнопку для LED-ламп
  • до 600 Вт на одну кнопку для ламп накаливания
Подсветка LED, синий
Диммируемость нет
Индикация 2 светодиода
Питание AC 100—240 В, 50/60 Гц
Wi-Fi 2,4 ГГц, IEEE 802.11b/g/n
Температура эксплуатации от 0 до +40 °C
Поддержка
  • Android 5.1; iOS 10
  • сценарии умного дома
  • дистанционное управление
Поддержка сервисов
Сайт производителя Hiper IoT Switch T02G

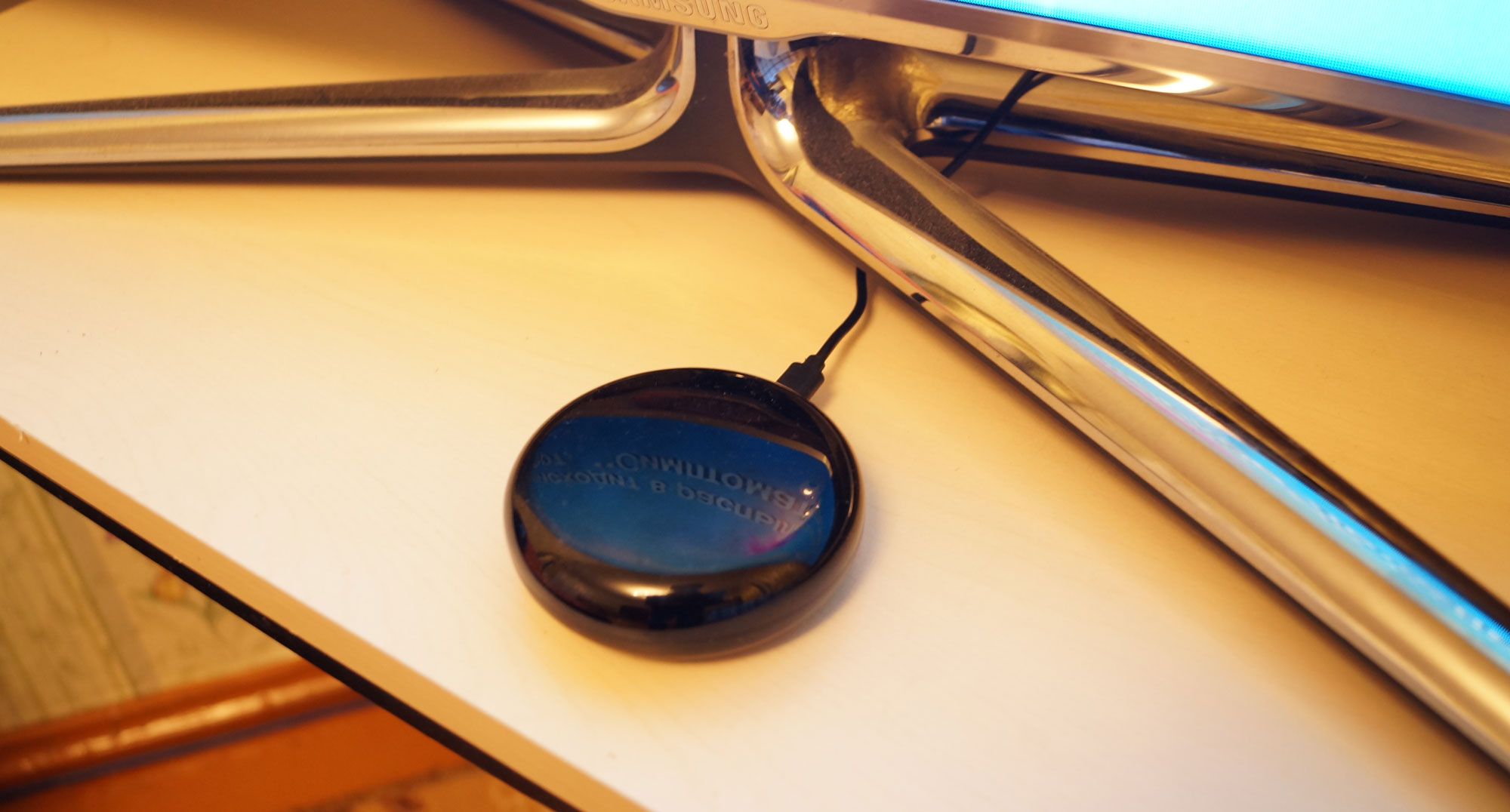

Hiper IoT IR2

В голливудских фильмах вся бытовая техника активируется, словно по волшебству, нажатием одной кнопочки: включается телевизор (и, конечно же, с нужным каналом), включается музыкальный центр (разумеется, с нужной композицией и на нужной громкости) и т. д. Видеть это больно и горько, ведь дурят нашего брата-зрителя. В жизни все абсолютно иначе: чтобы включить музыку, нужно а) включить плеер, б) включить аудиоресивер, в) переключить его на нужный вход, г) настроить громкость. Это минимум действий, мы еще не затрагивали поиск композиции или канала, что может занять десяток дополнительных щелчков кнопками пульта. Причем не одного, а нескольких разных пультов.

Такой сценарий использования этого устройства кто-то может рассматривать как один из основных, хотя производитель предполагает и более широкое применение. Кратко: управление любой техникой, которая имеет ИК-датчик. От телевизоров до кондиционеров. Разумеется, вся эта техника должна находиться в поле действия ИК-луча, который генерируется нашим устройством.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

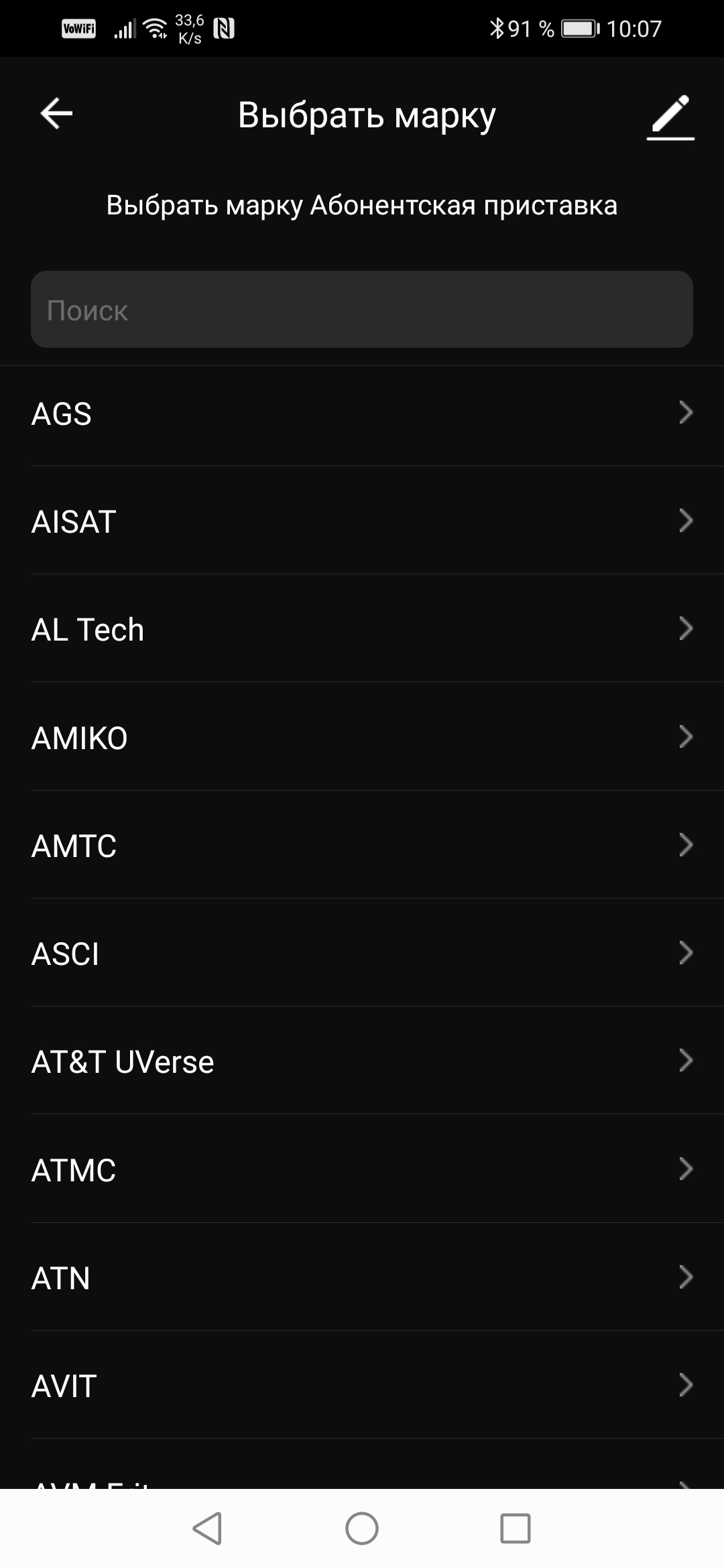

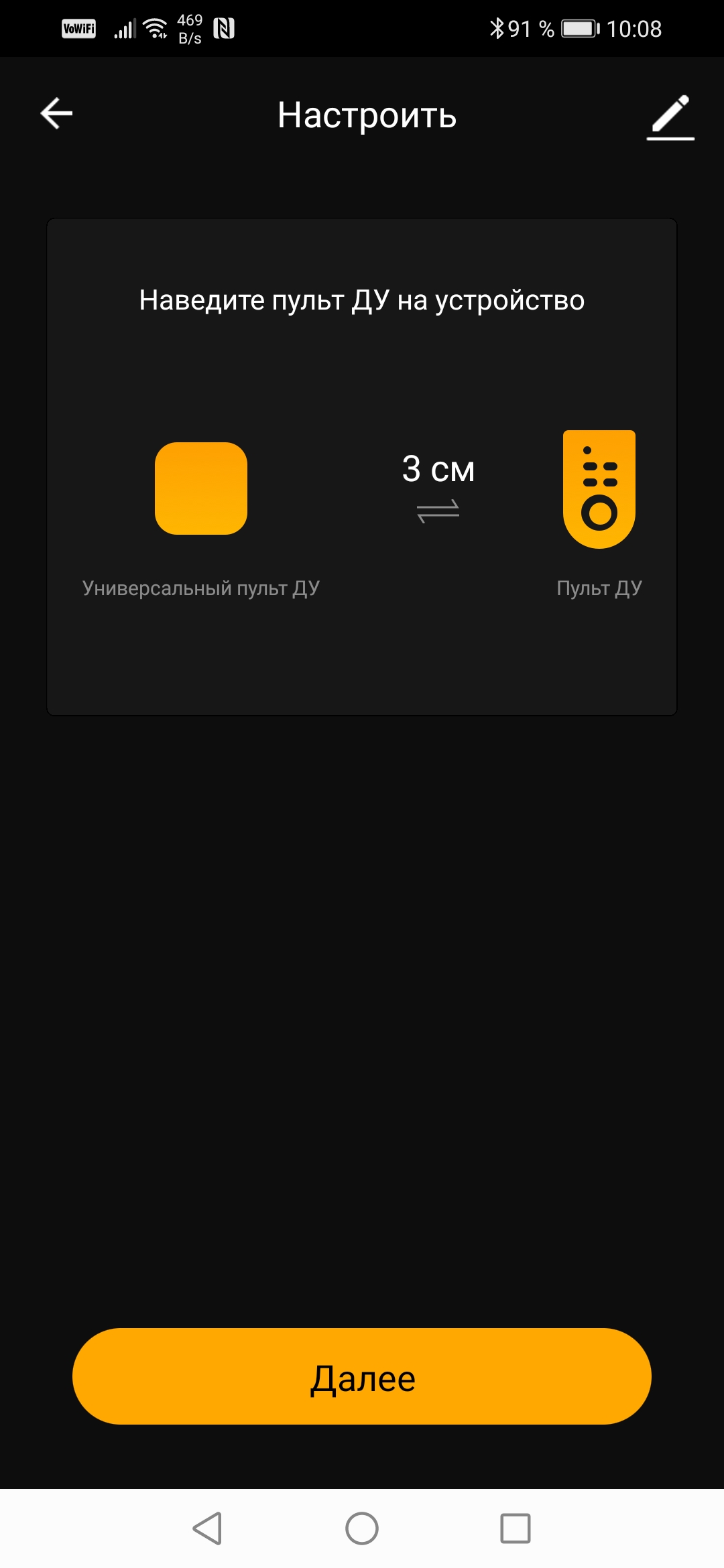

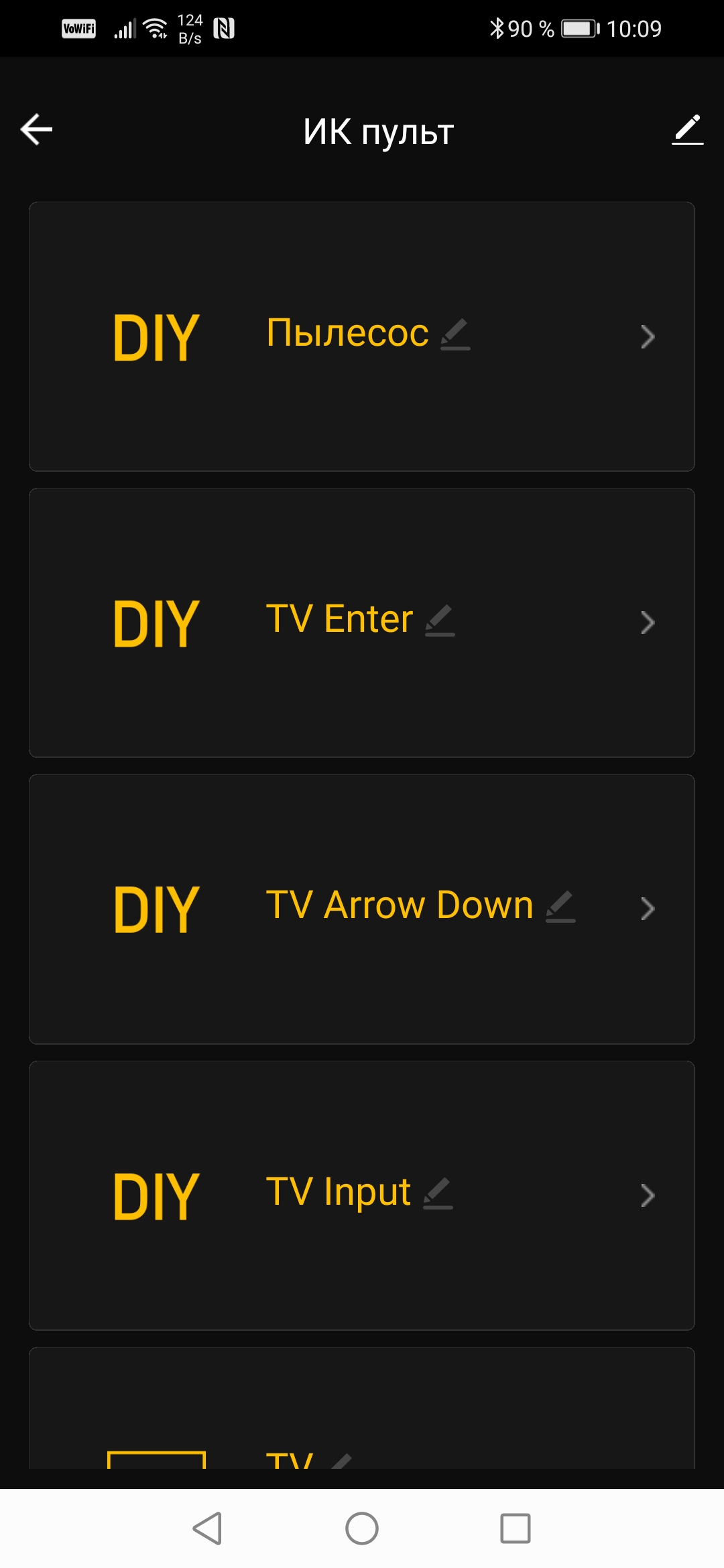

Название «датчик» неверно отражает суть. Это передатчик. Который в одиночку может заменить все пульты в вашей комнате (в поле зрения автора сейчас находятся шесть разных пультов: от ТВ, аудиоресивера, плеера, второго плеера, HDMI-сплиттера и кондиционера. И это лишь одна комната!).

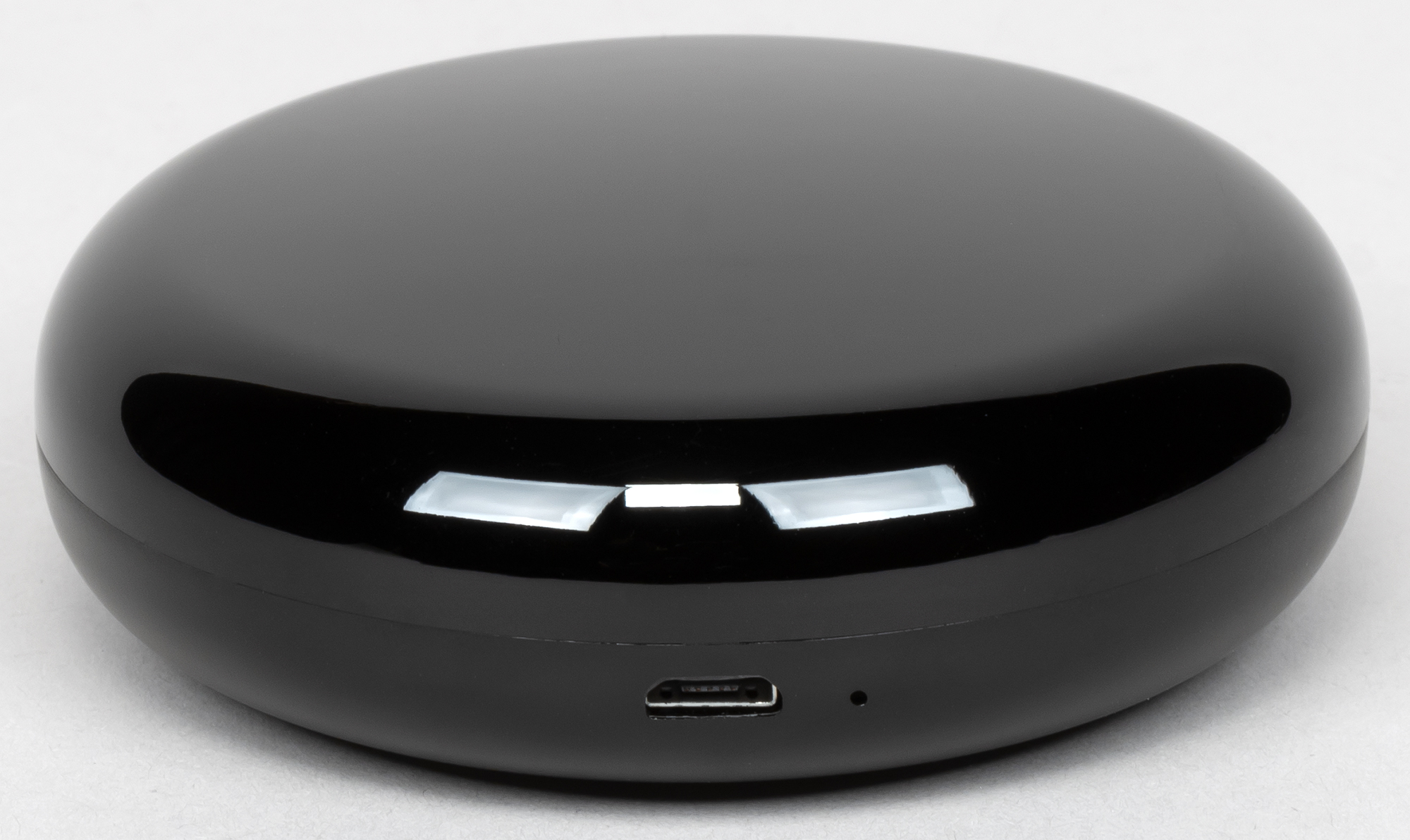

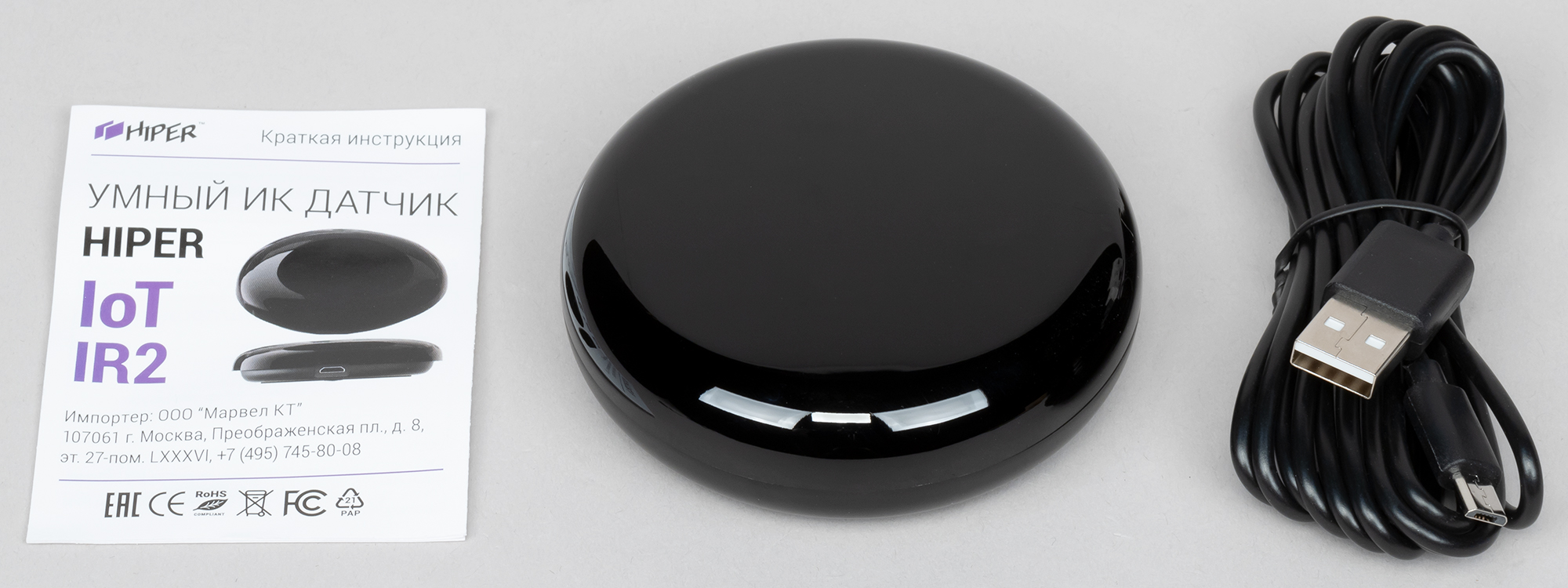

Глянцевый пухлый блинчик имеет разъем Micro-USB, по которому получает питание для работы. Рядом с разъемом находится светодиодная точка-индикатор, показывающая состояние гаджета.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

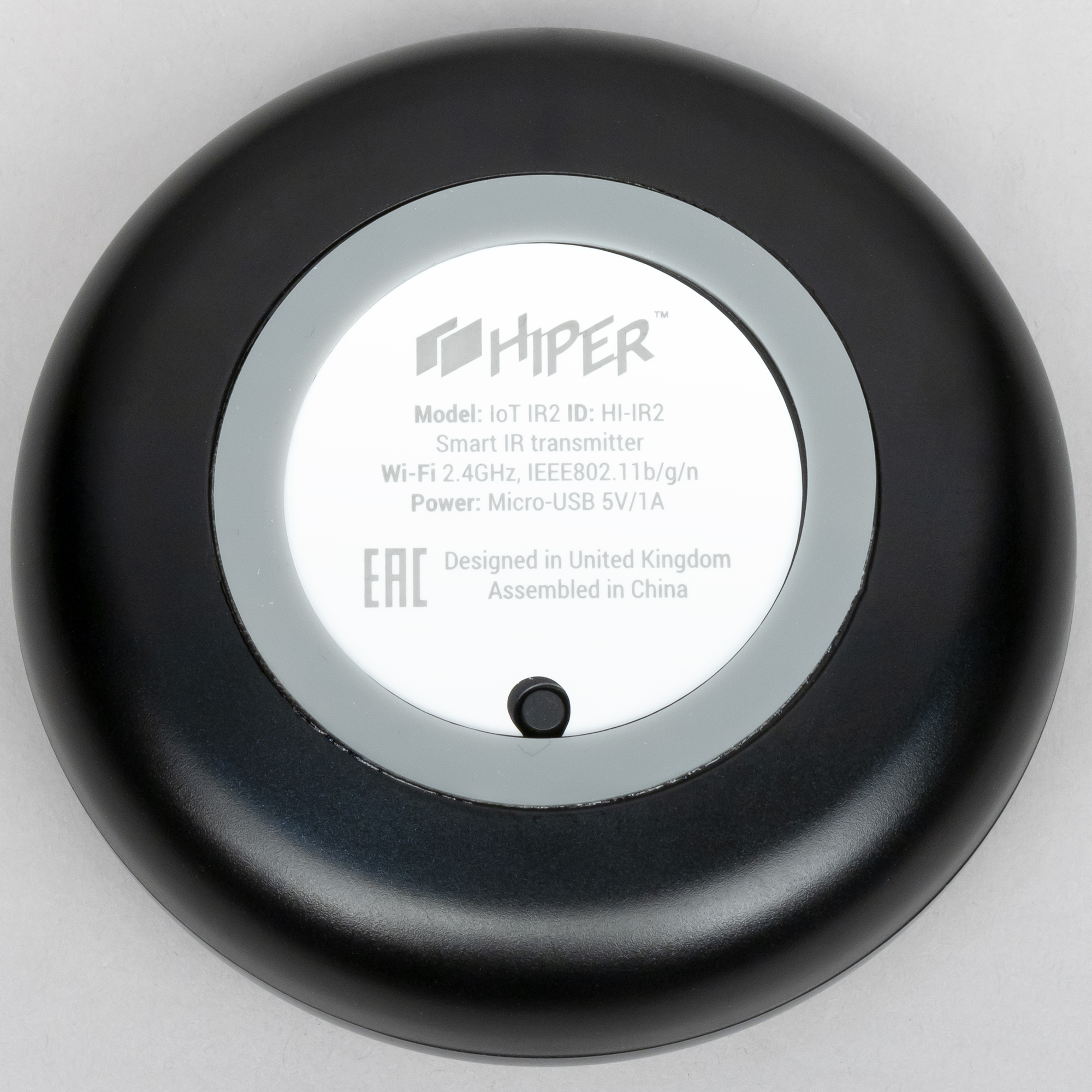

Дно прибора снабжено резиновым кольцом, которое предотвращает скольжение на гладких поверхностях. Здесь же, в днище, находится кнопка инициализации, активирующая процедуру подключения к умному дому.

Следующая таблица показывает основные технические характеристики устройства. Эту и другую информацию можно увидеть на сайте производителя.

Hiper IoT IR2
Размеры, вес 78×26 мм, 76 г
Индикация 1 синий светодиод
Питание Micro-USB
Wi-Fi 2,4 ГГц, IEEE 802.11b/g/n
Температура эксплуатации от 0 до +40 °C
Поддержка
  • Android 5.1; iOS 10
  • сценарии умного дома
  • дистанционная подача ИК-команд для бытовой техники
  • встроенные профили ИК-команд
  • обучение ИК-командам
Поддержка сервисов
Сайт производителя Hiper IoT IR2

Установка, подключение

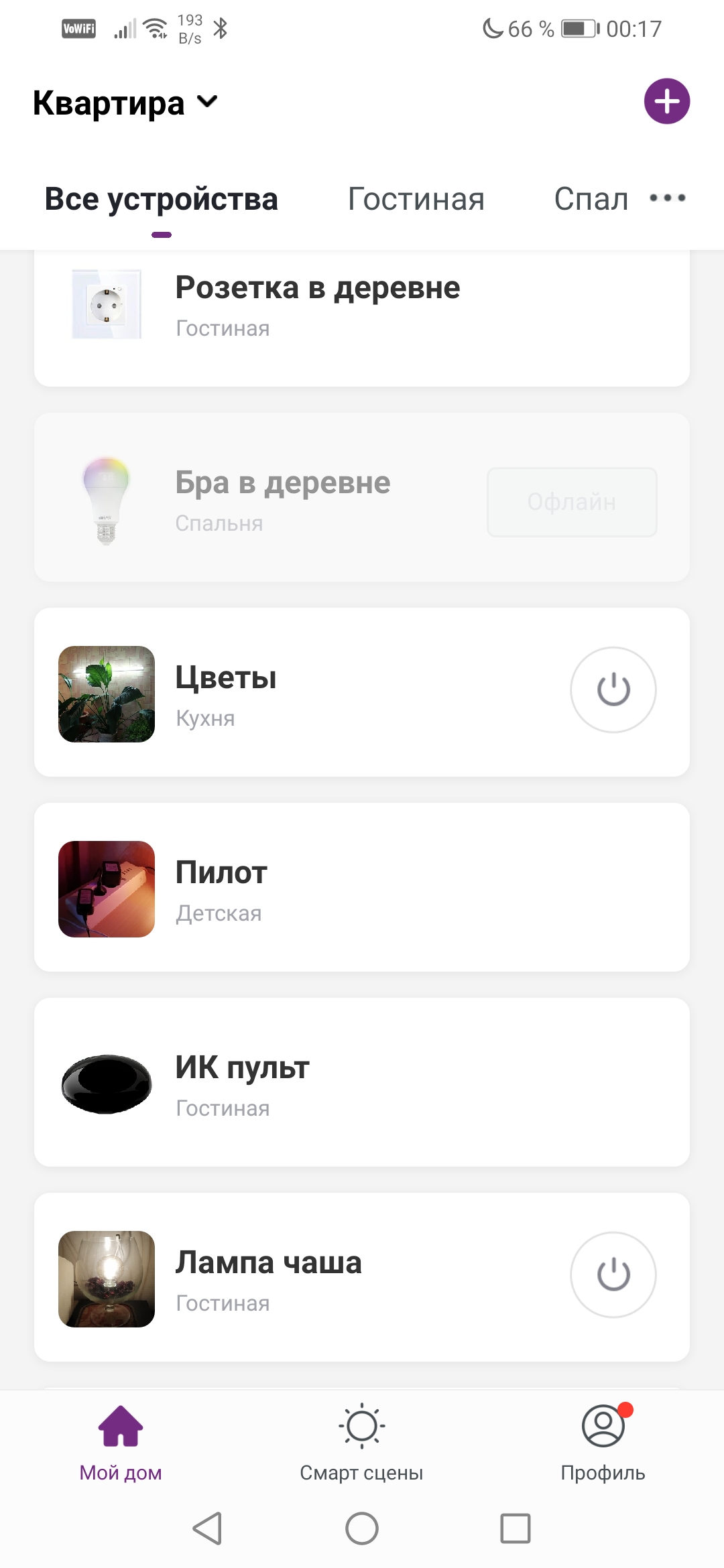

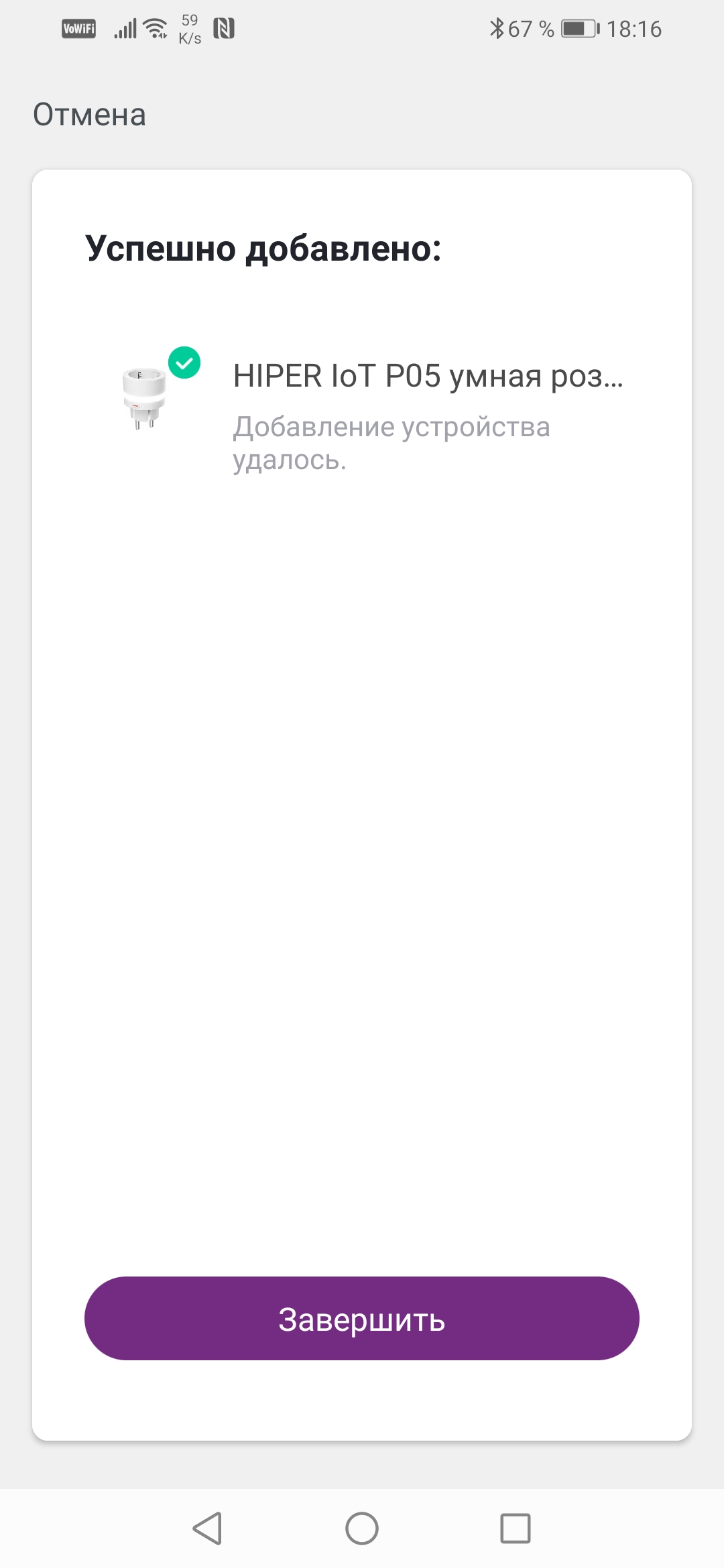

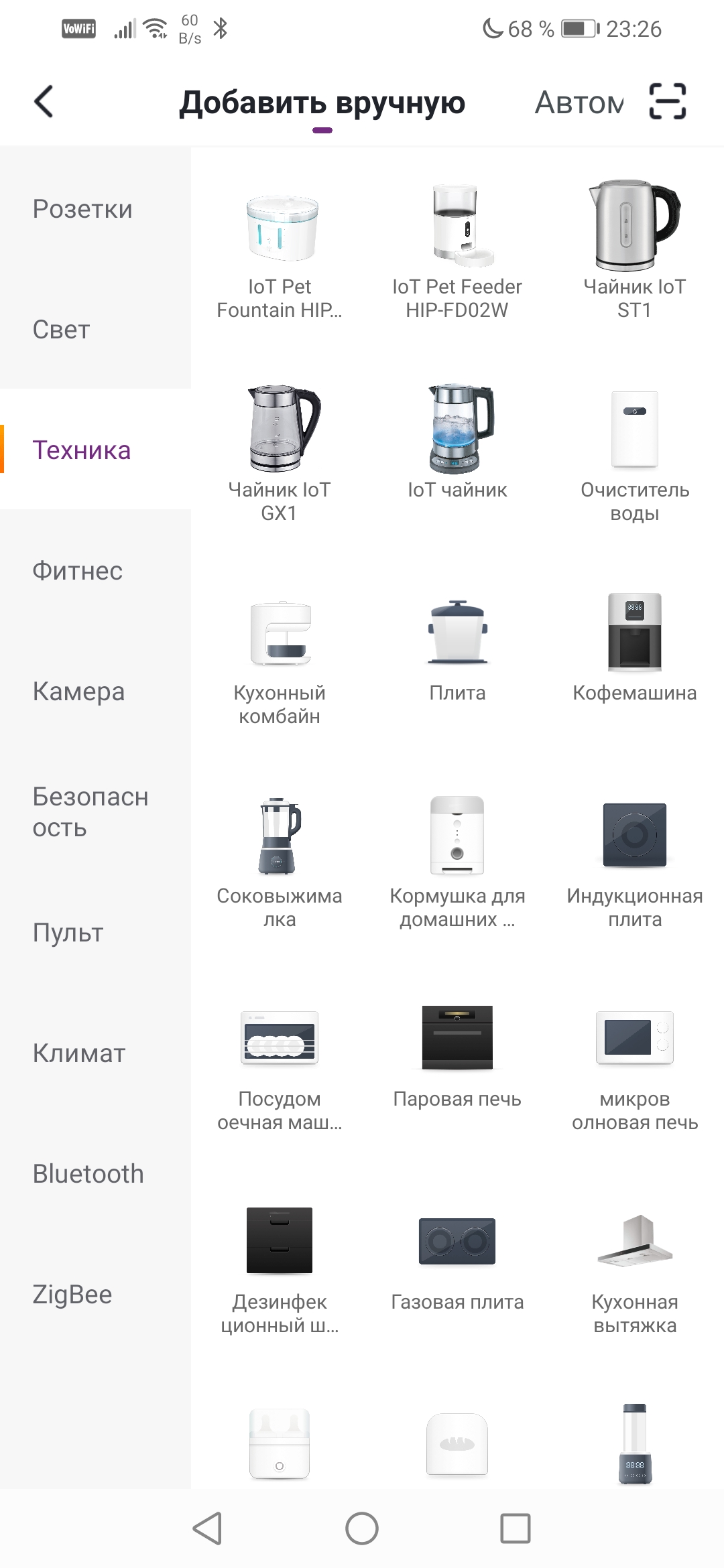

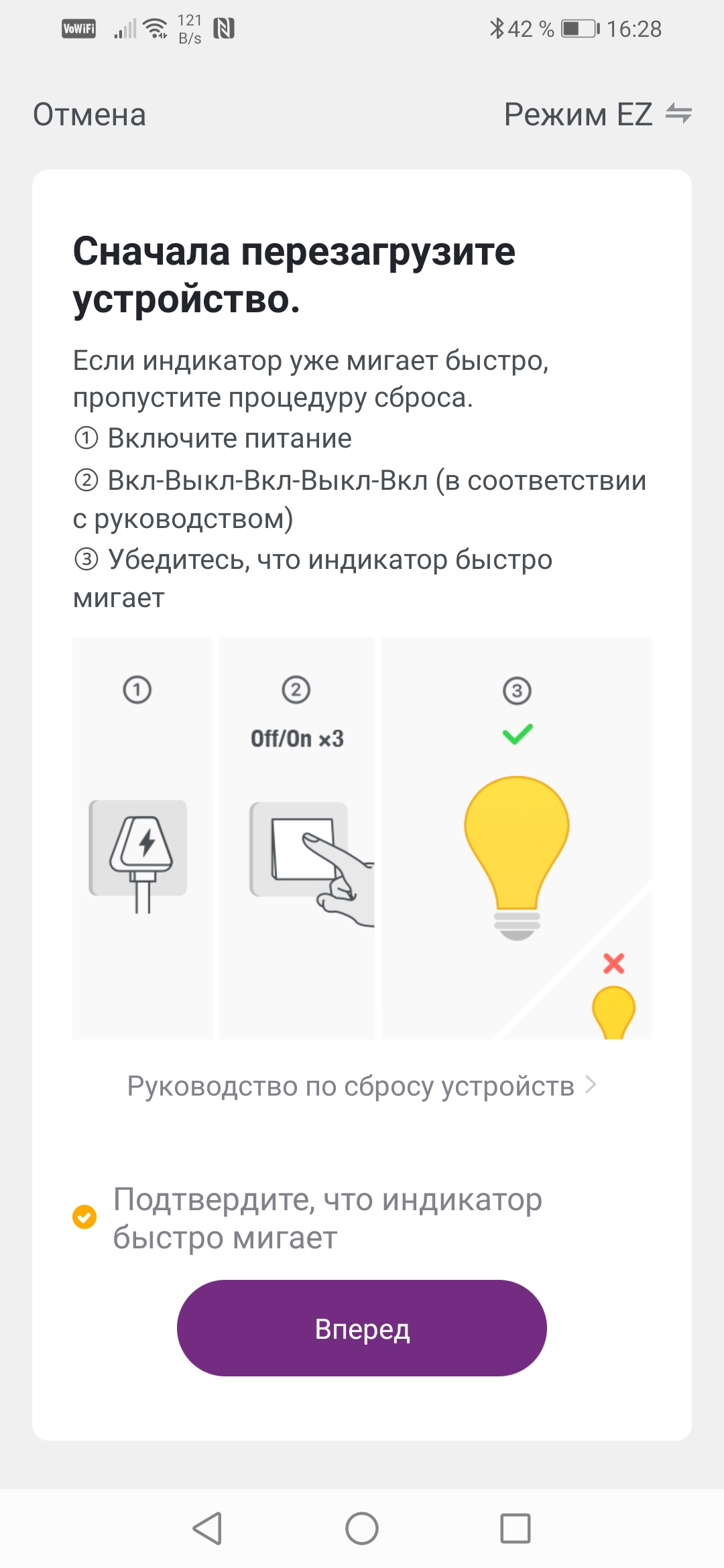

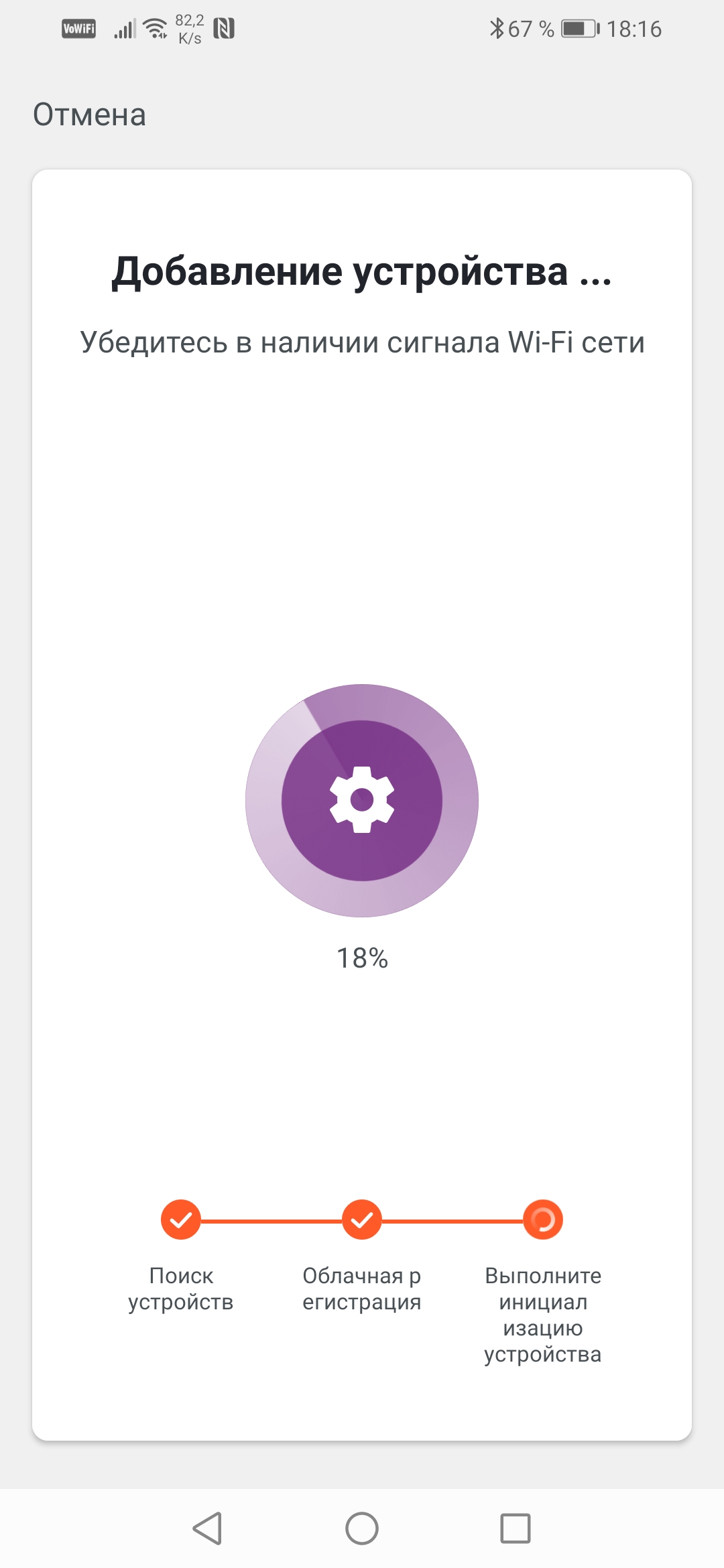

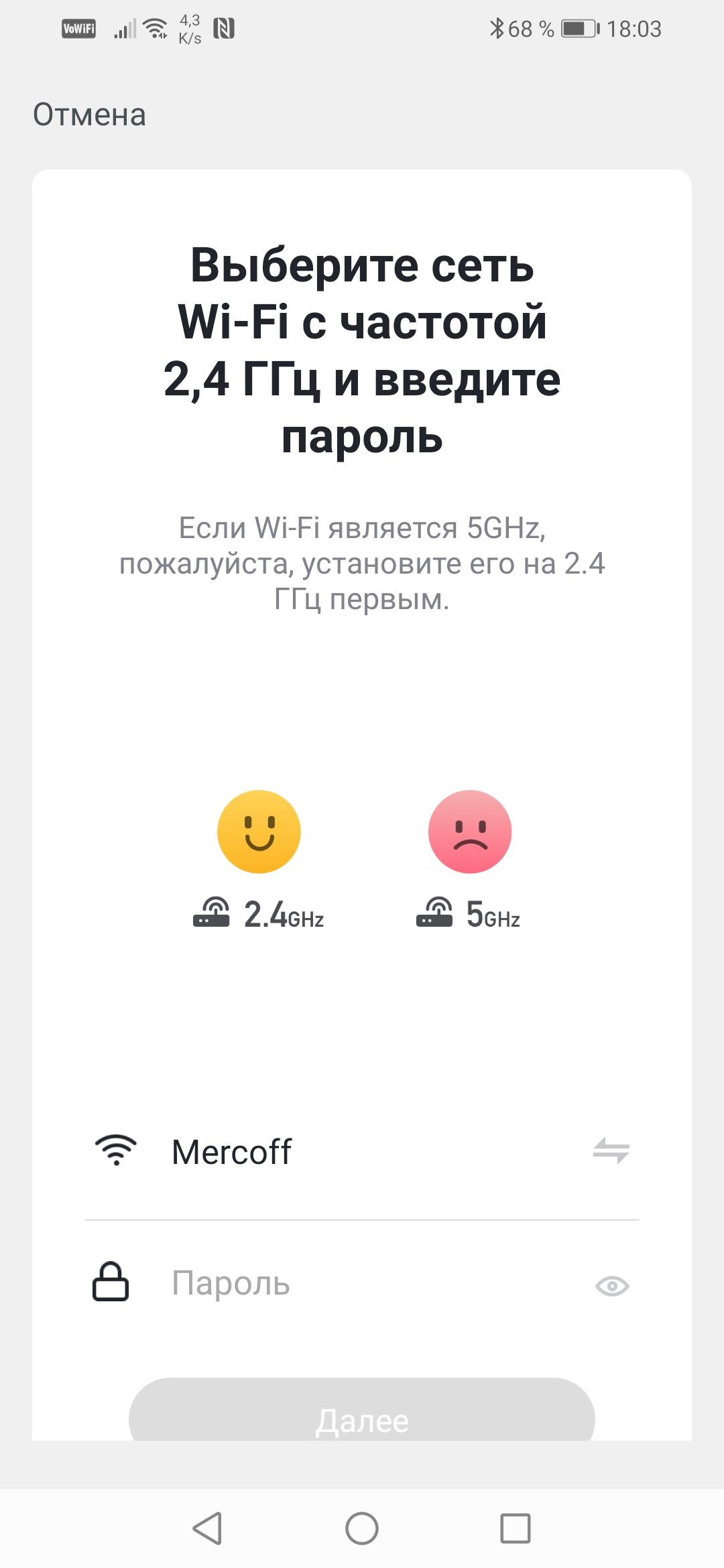

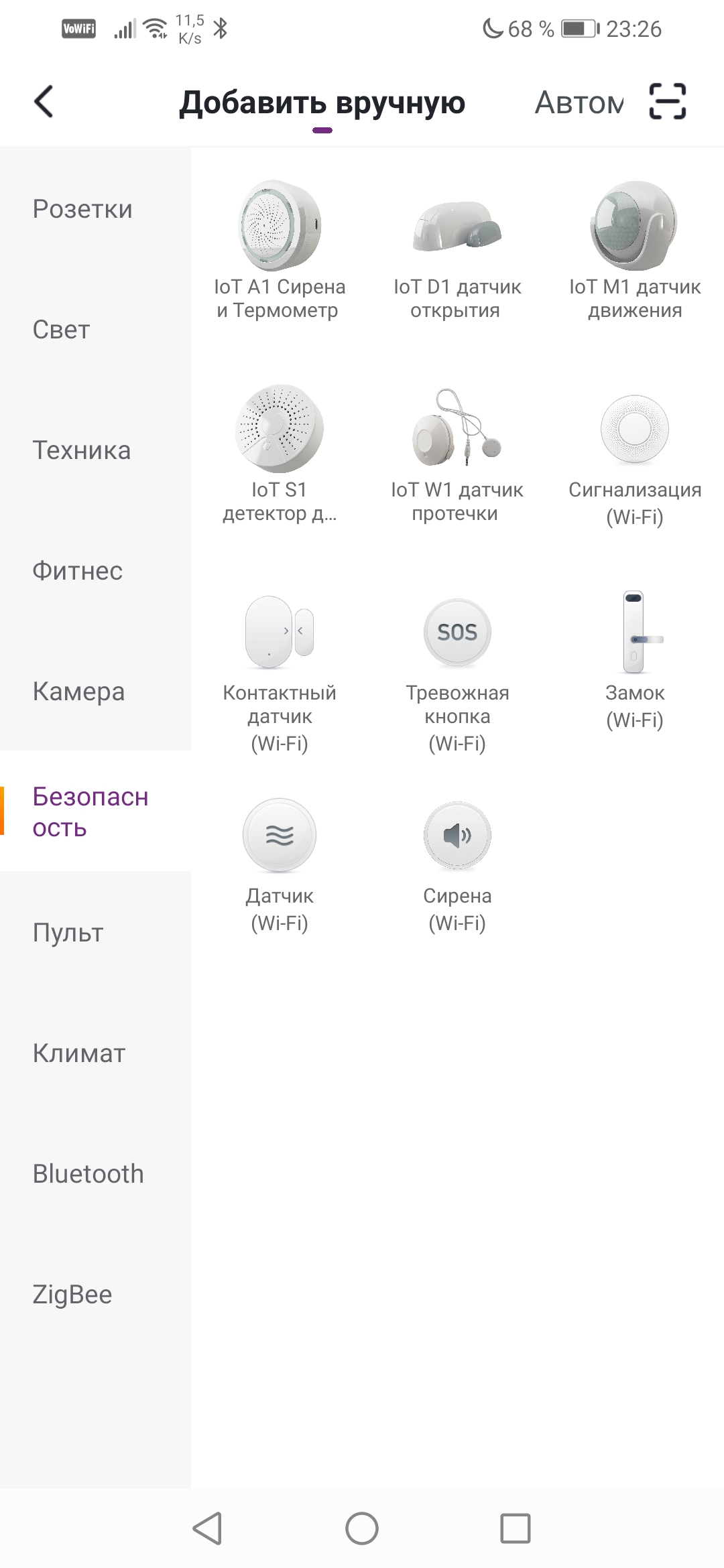

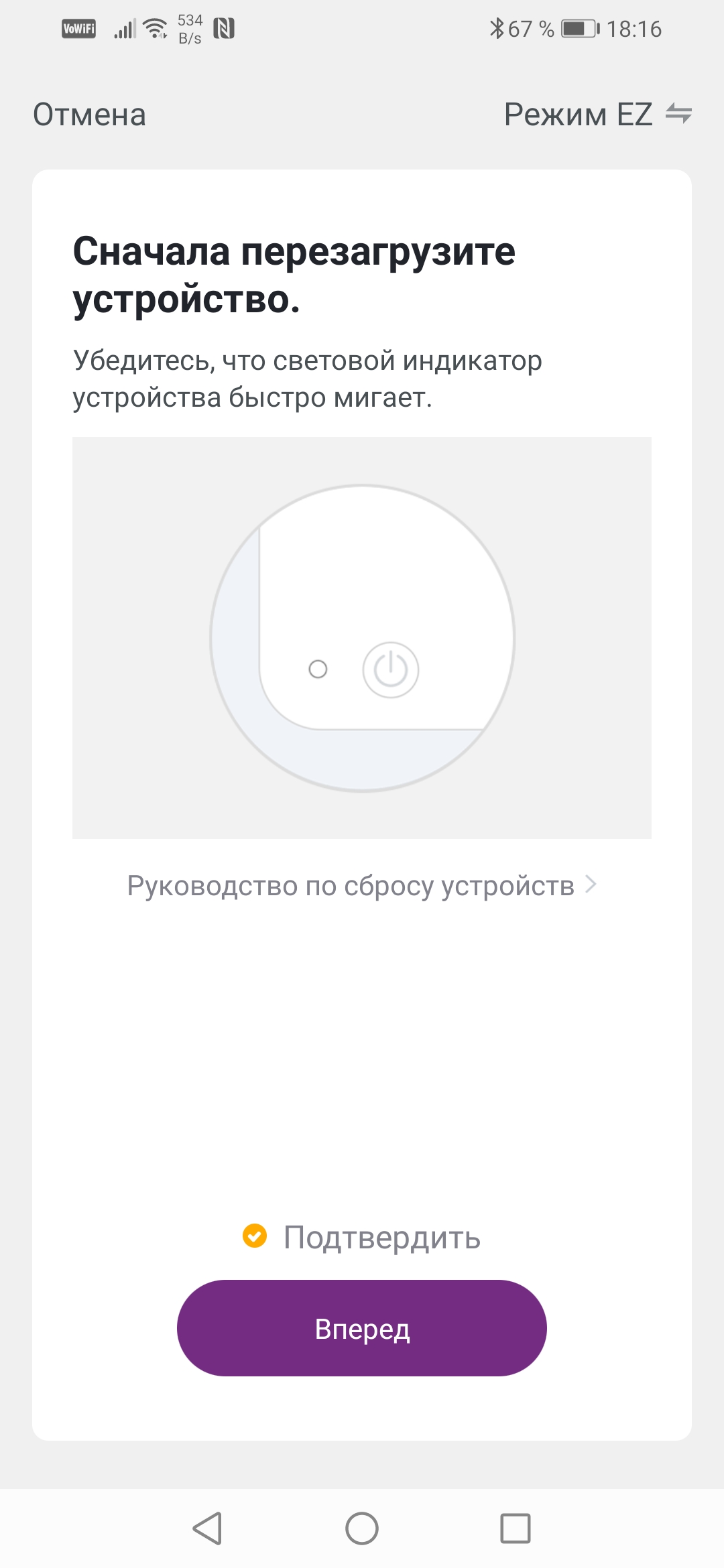

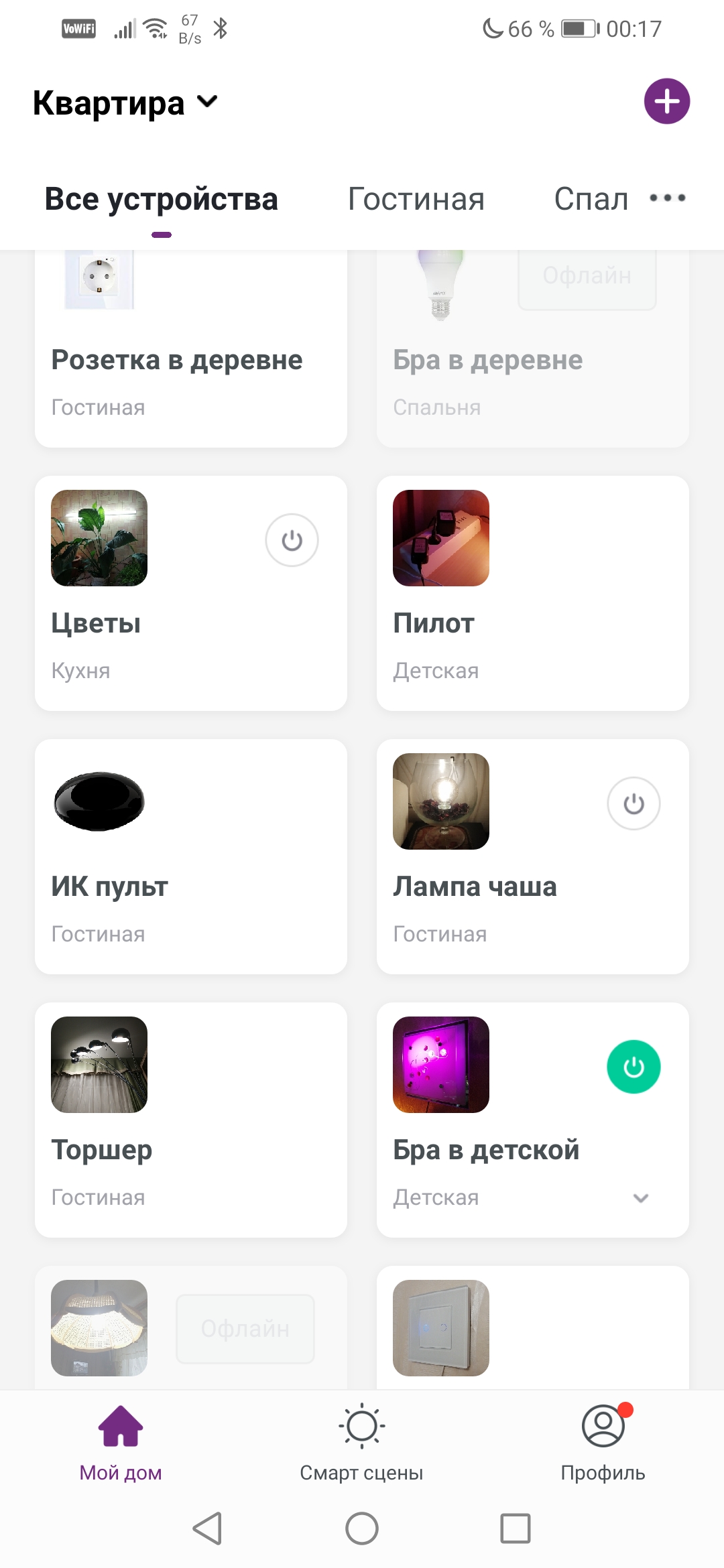

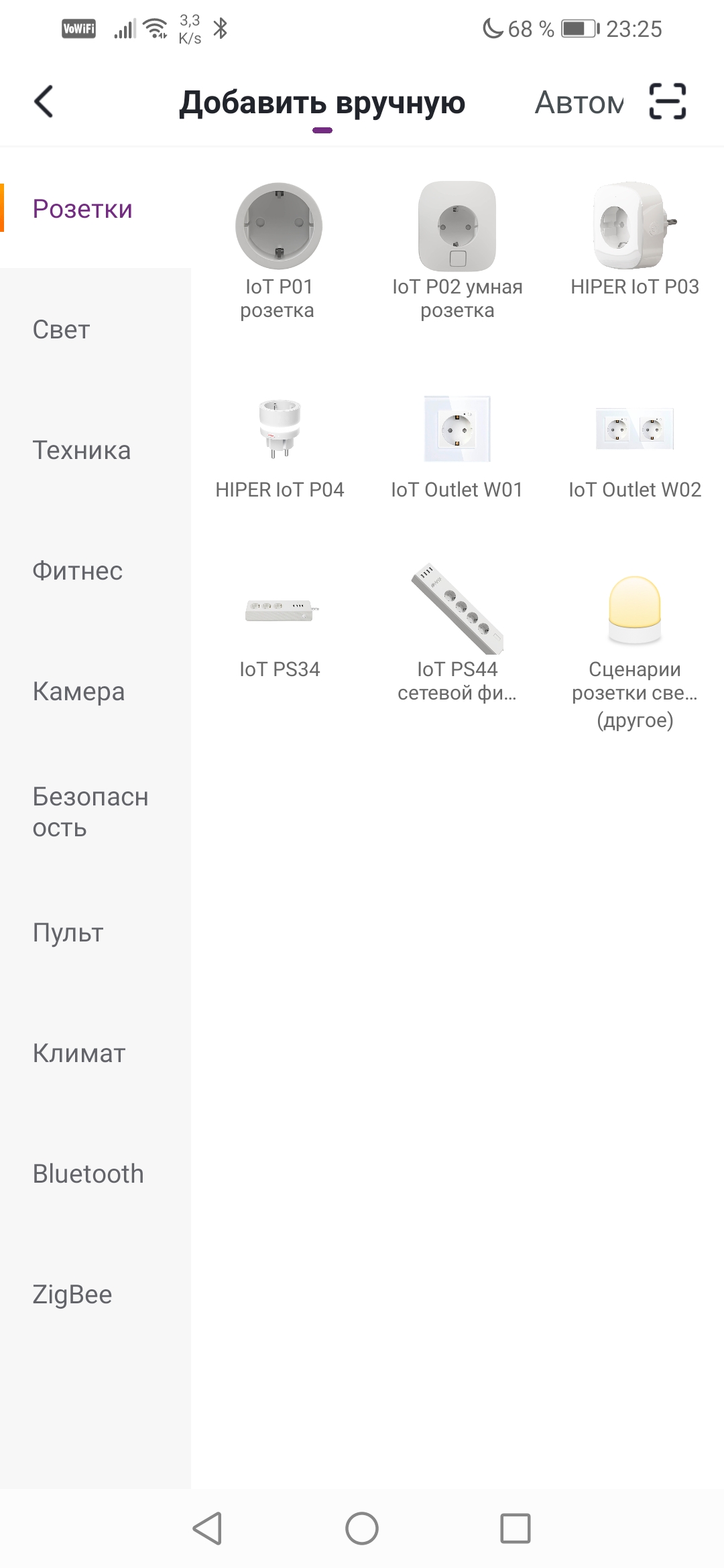

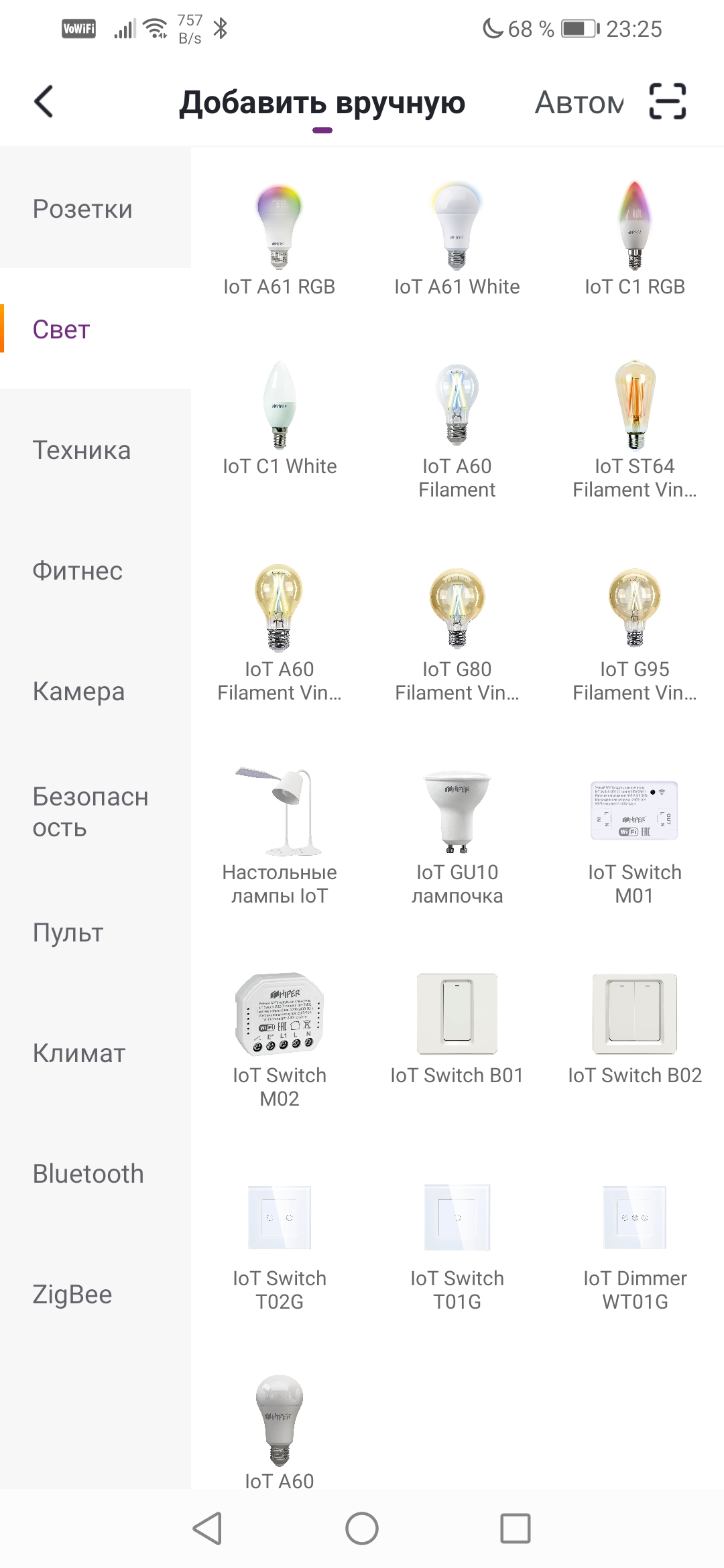

Начиная с этих строк, можно наблюдать то самое преимущество облачной концепции рассматриваемого умного дома. Ведь у нас отсутствует базовая станция, централь, или, иначе, хаб. Он не нужен, поскольку каждый модуль, каждая лампочка умеют соединяться с Сетью безо всякой сторонней помощи. Именно благодаря такой свободе было решено часть гаджетов разместить в доме, далеко от городской квартиры. Почему бы и здесь не создать хотя бы частичку умного уюта? Таким образом, две RGB-лампочки были разделены — одна осталась в квартире, а вторая отправилась в деревню.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

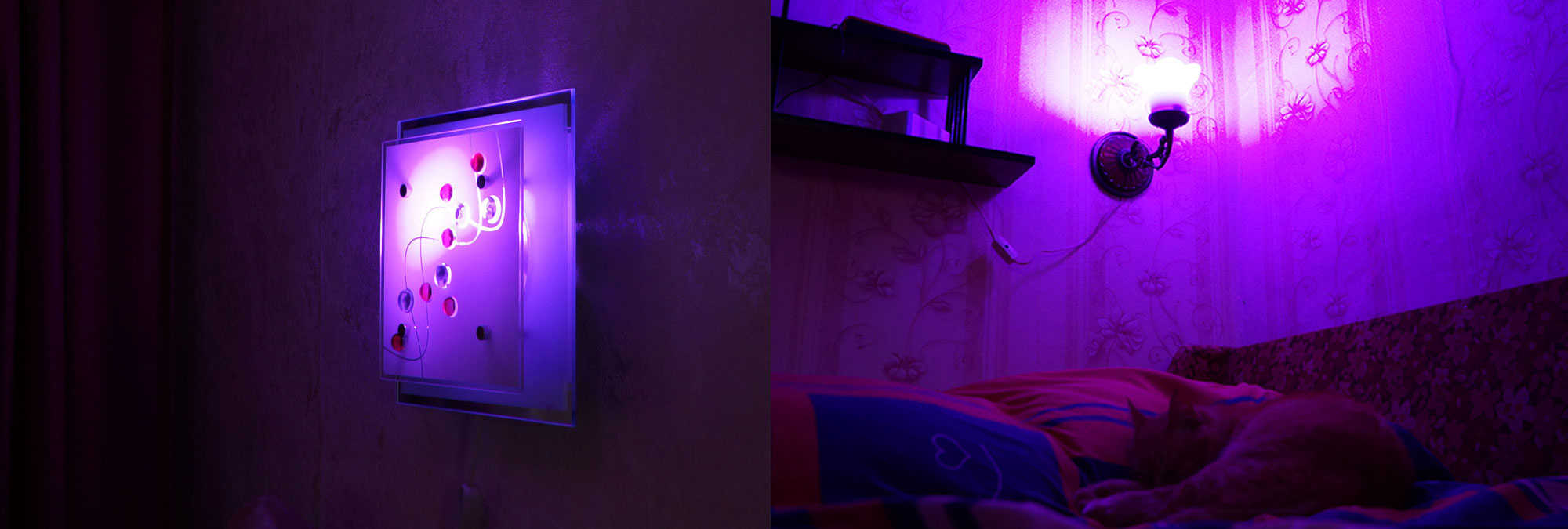

Hiper IoT A61 RGB и C1 RGB

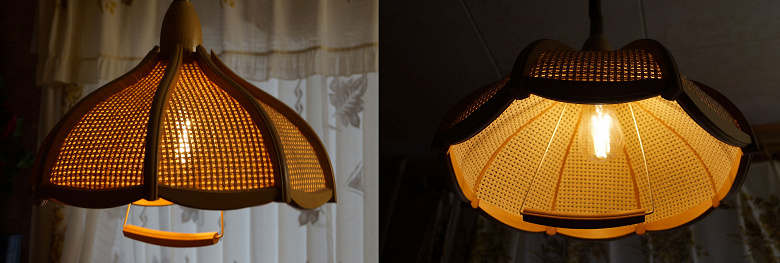

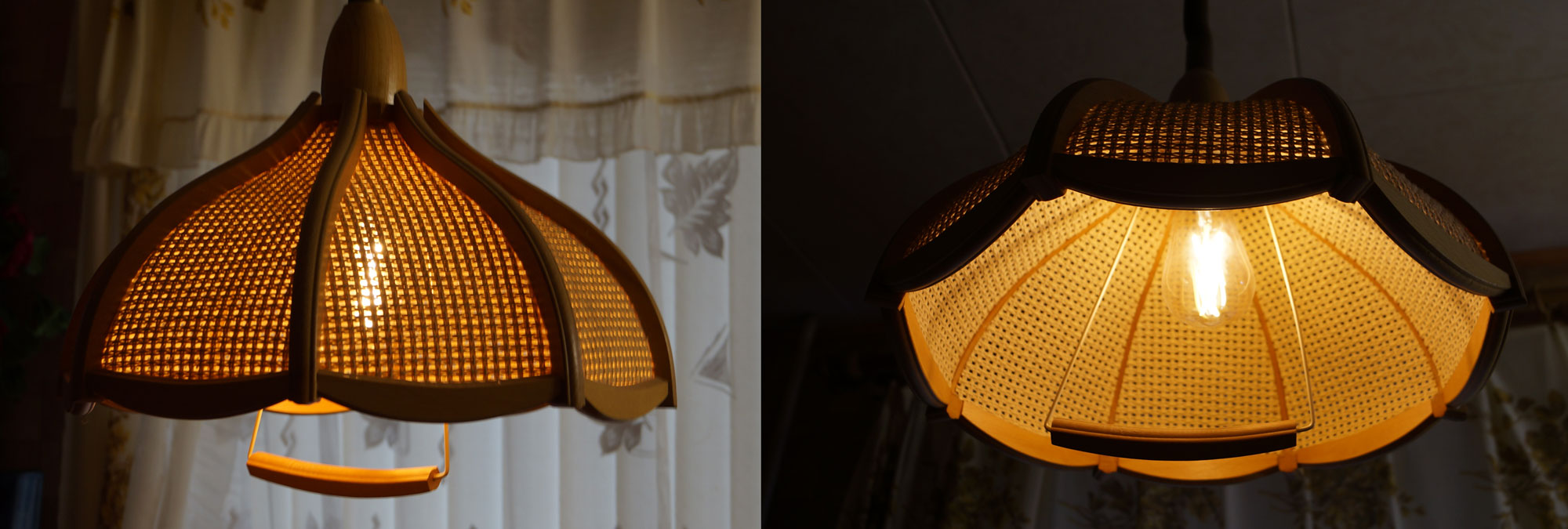

А вот с «лампами Эдисона» мы пожадничали, оставив обе в квартире. Уж очень они радуют глаз своим теплом. Ламповым таким теплом.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Hiper IoT ST64 Filament Vintage
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

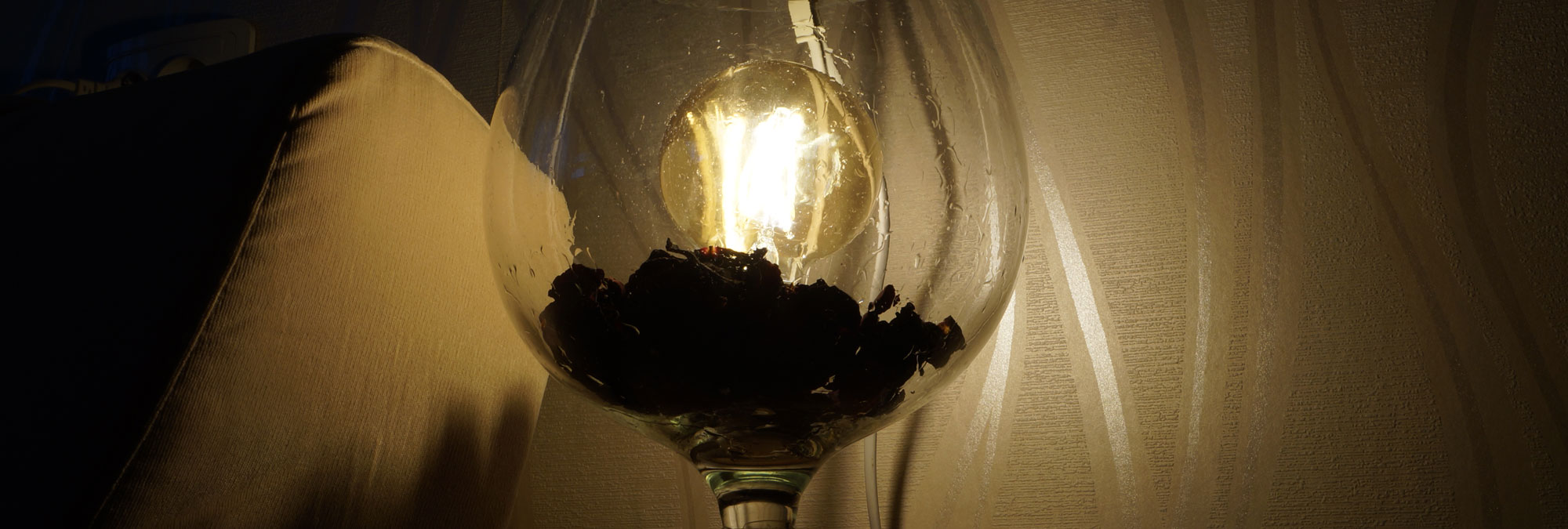

Hiper IoT G80 Filament Vintage

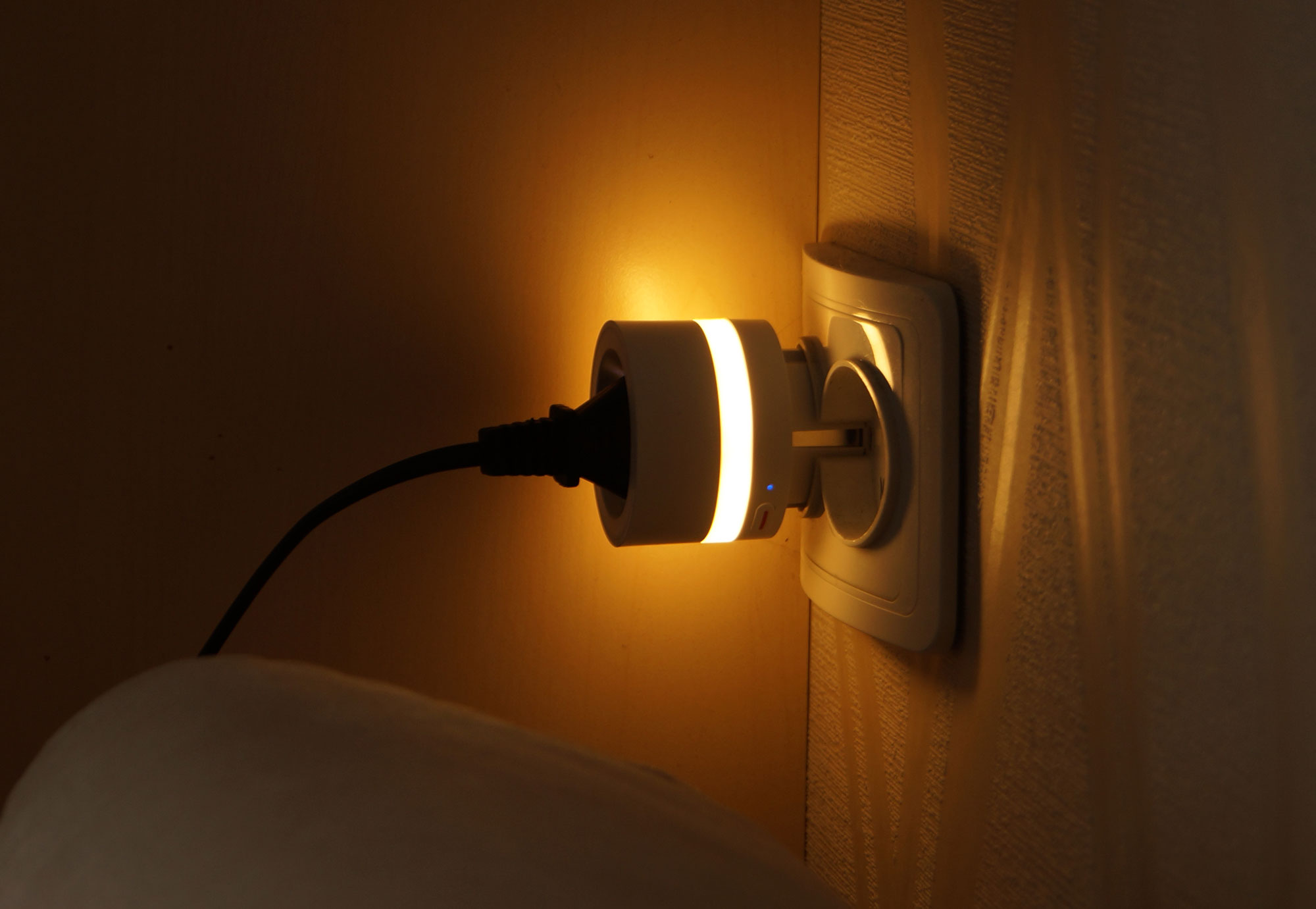

Розетка-переходник нашла свое место в уголочке, ее подсветка прекрасно подошла к бежевому интерьеру.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Hiper IoT P05

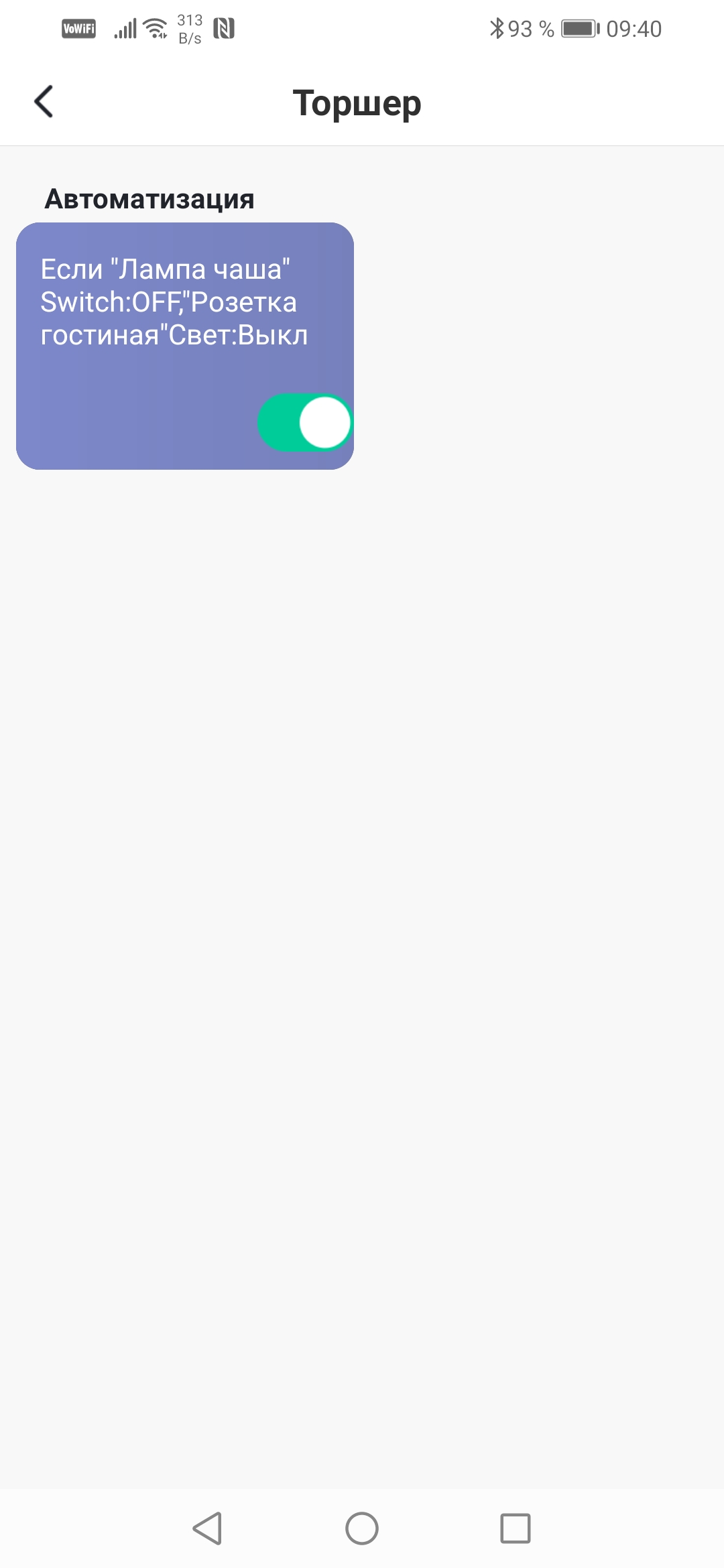

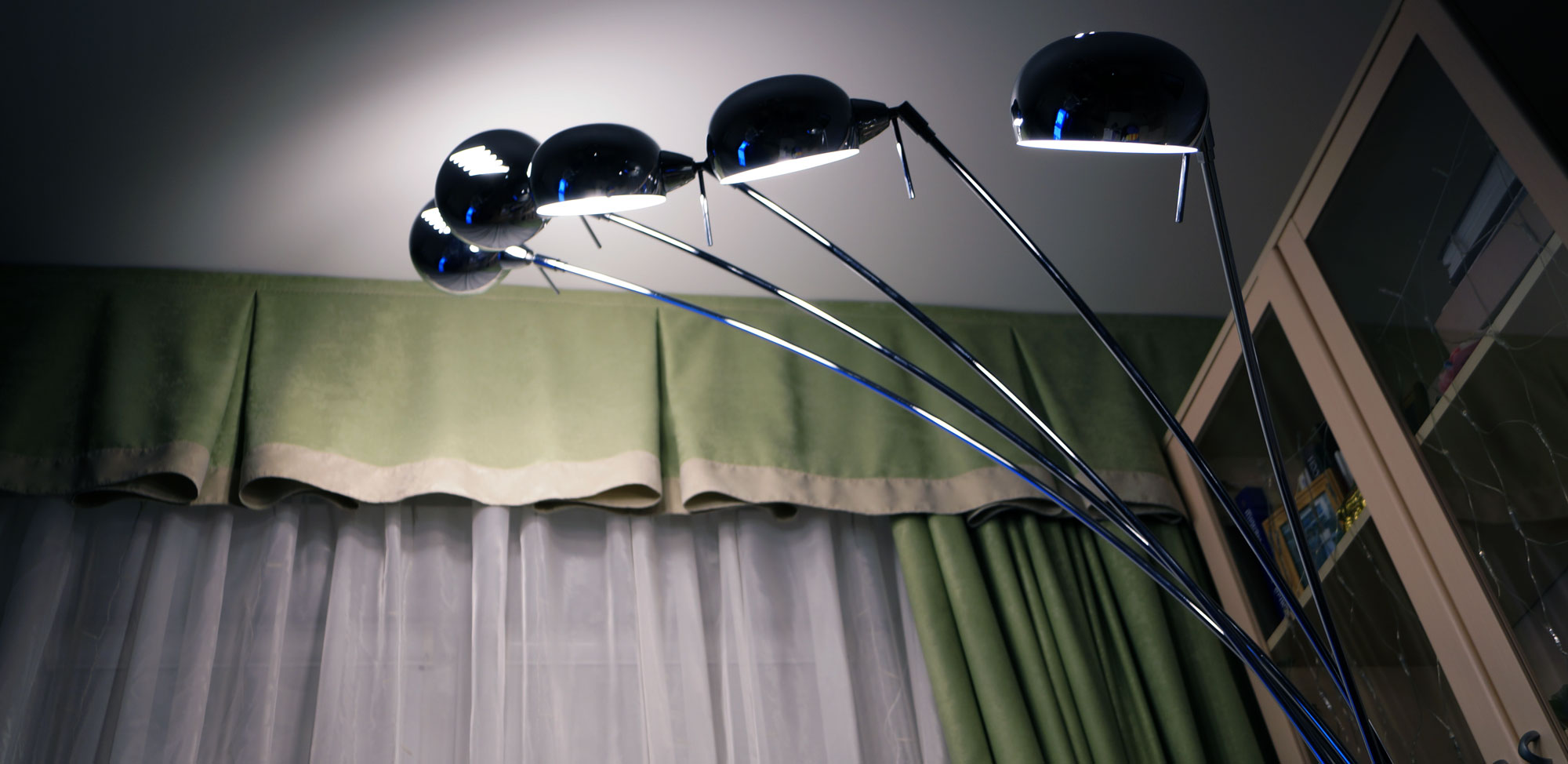

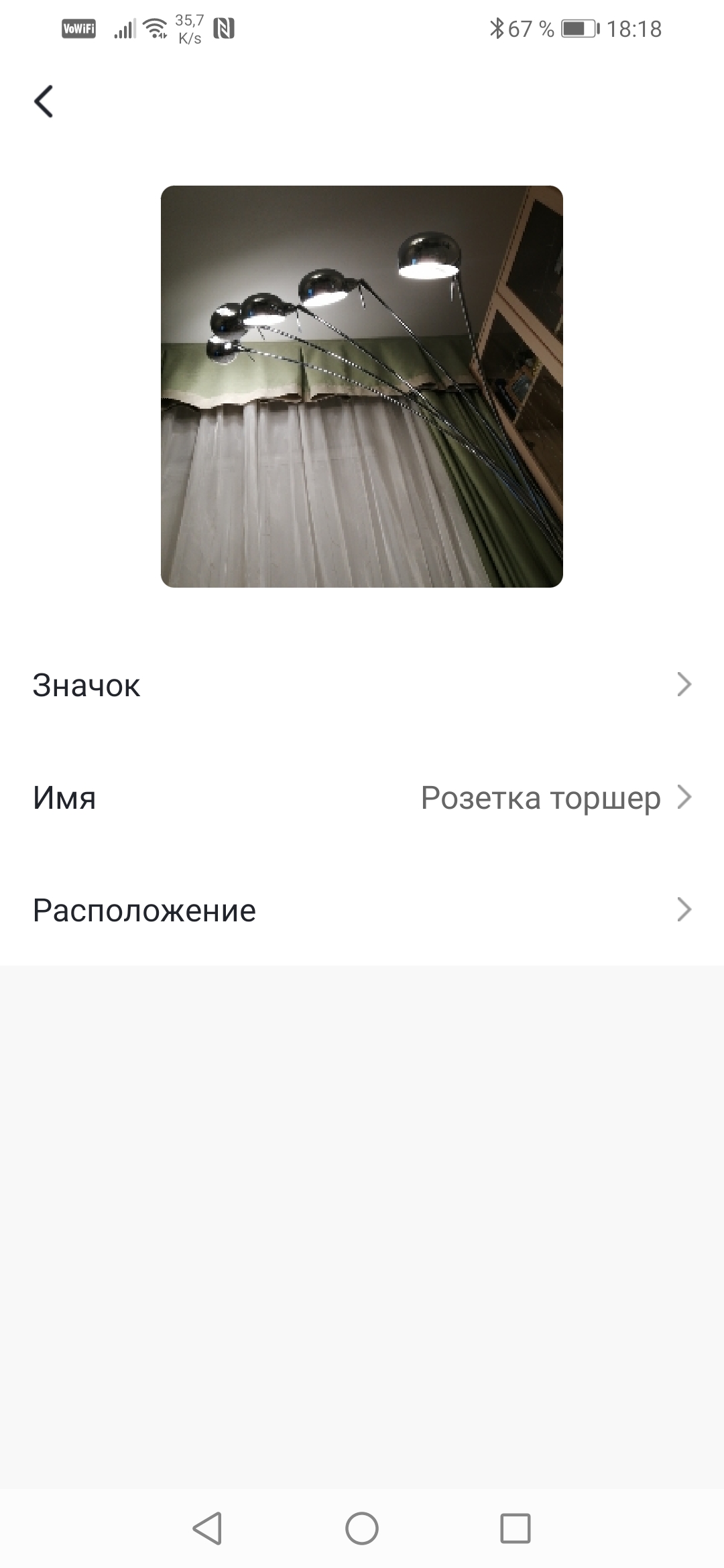

Управлять розетке пришлось вот таким странным торшером. Дело в том, что выключатель торшера находится на полу. Это крайне неудобно — чтобы его включить, нужно тянуться ногой куда-то в темноту и пытаться нащупать злосчастную напольную кнопку. Более всего при этом обычно страдают мизинцы на ногах. Но теперь достаточно щелкнуть по иконке на экране смартфона или попросить голосового помощника. И пальцы целы.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Подыскивая роль для умного сетевого фильтра, мы выяснили, что все имеющиеся компьютерные рабочие места уже давно оборудованы всем необходимым. Но такой раздатчик питания очень бы пригодился в одной из комнат, где, помимо других домочадцев, проживает Пират. Рыбка такая. Особая примета: не любит фотографироваться (на фото опять виден только его хвост). В дни, когда его никто не кормит, он отчего-то становится невесел. Чтобы такого больше не случалось, было приобретено все необходимое, включая автоматическую кормушку для рыб. А для обратной связи уже имеется поворотная IP-камерка. Но все эти приборы требуют разного питания, от 220 В до USB 5 В. И крайне желательно, чтобы это питание было контролируемым. То есть исходило бы из одного источника, которым можно рулить удаленно.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

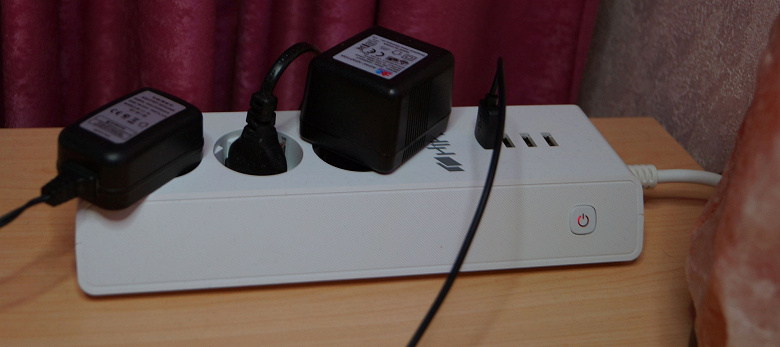

Вот здесь-то сетевой фильтр и нашел свое место. Ведь он именно тот источник, что надо: 220 и USB в одном корпусе и под единым управлением!

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Hiper IoT PS34

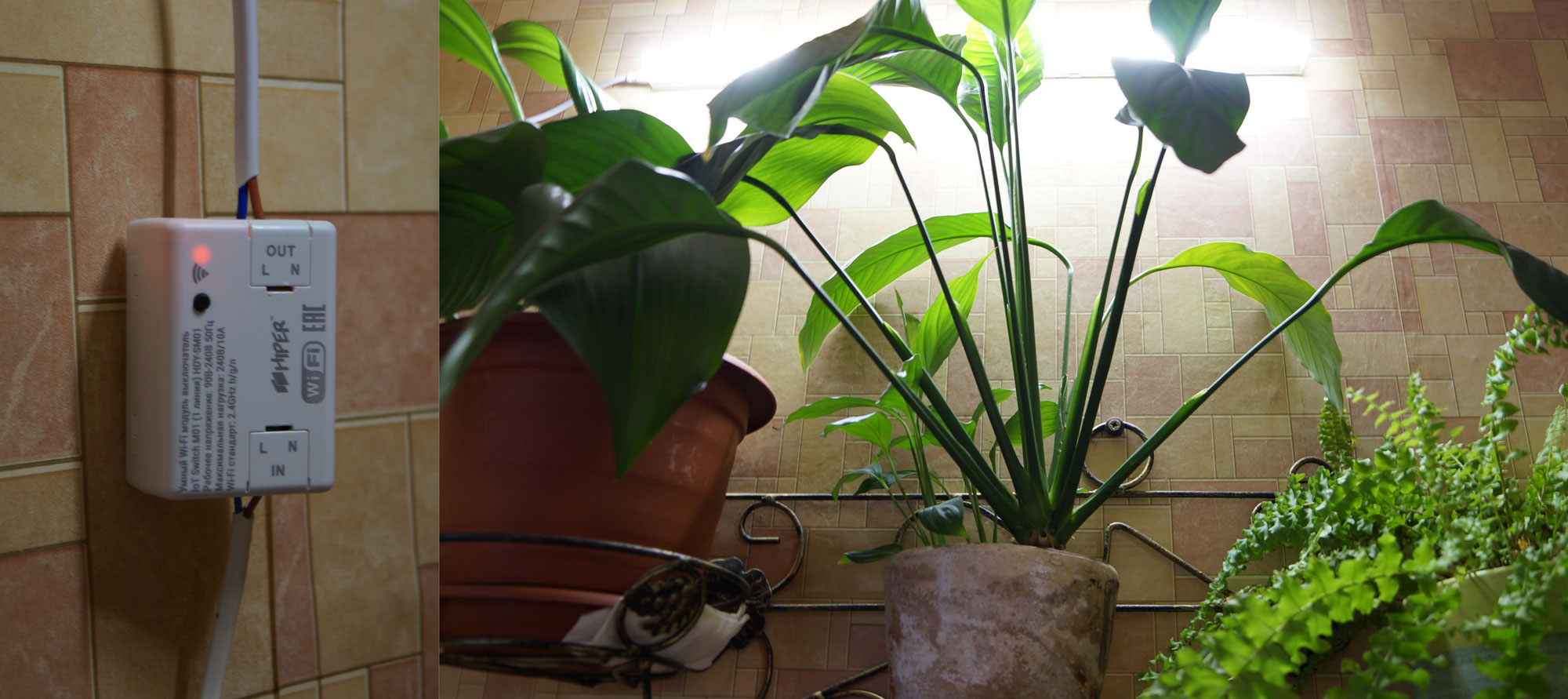

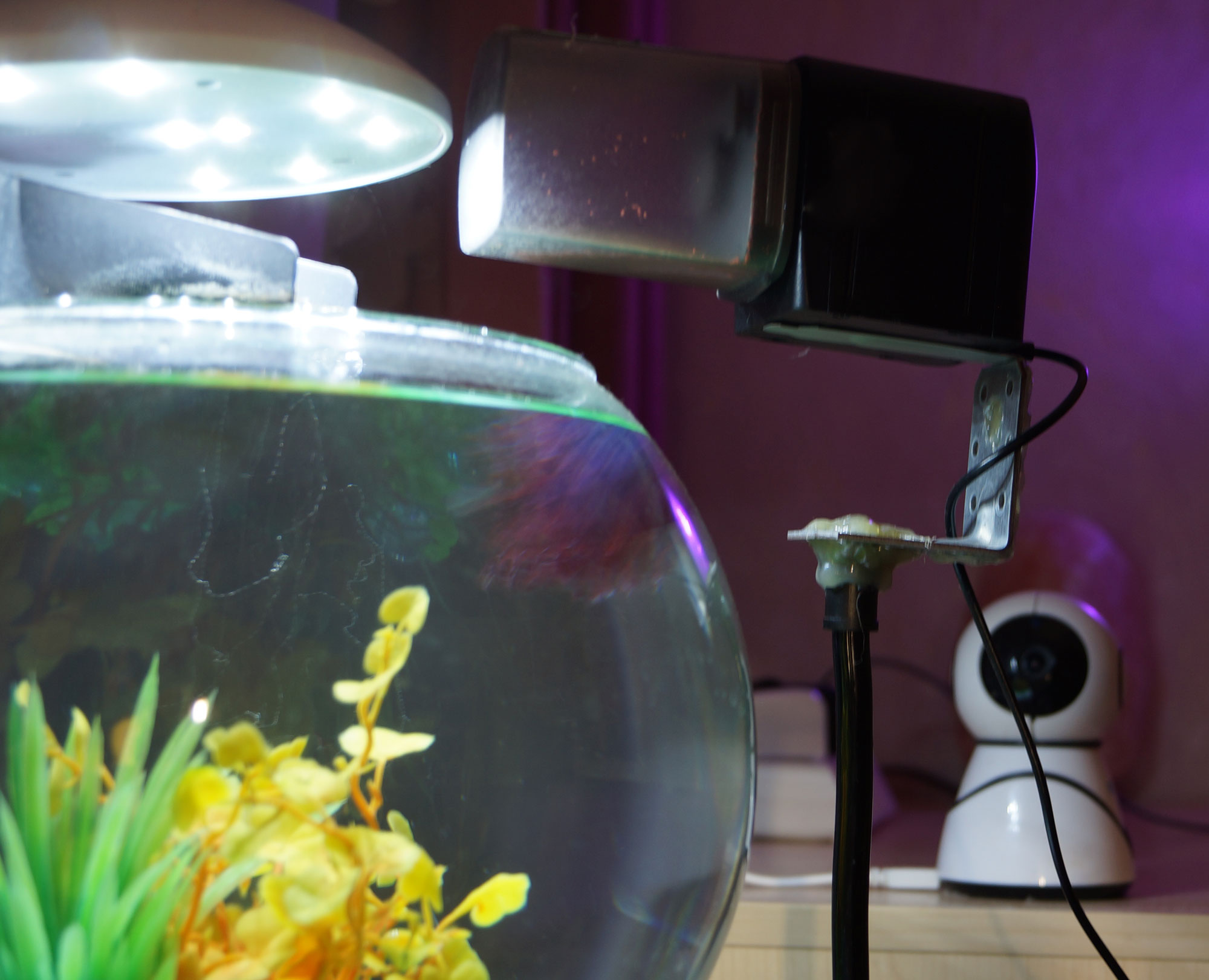

Не меньшей заботы требуют и другие живые создания, которые любят фотографироваться (хотя, куда они денутся из своих горшков). Отсутствие нормального солнечного света с октября по май гибельно сказывается на домашней флоре. Ситуацию спасает лампа подсветки, но ее нужно включать и выключать. Каждый день. Нетрудно, однако часть времени (до трех дней в неделю) это делать просто некому. Ну, теперь есть кому. Умный переключатель Hiper IoT Switch M01 словно предназначен для такого сценария, к тому же монтируется он крайне несложно, в разрыв провода, идущего в светильник. Главное — не перепутать фазу с нулем.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Hiper IoT Switch M01

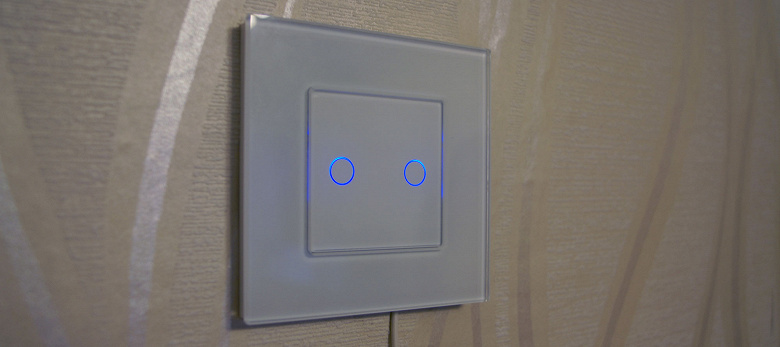

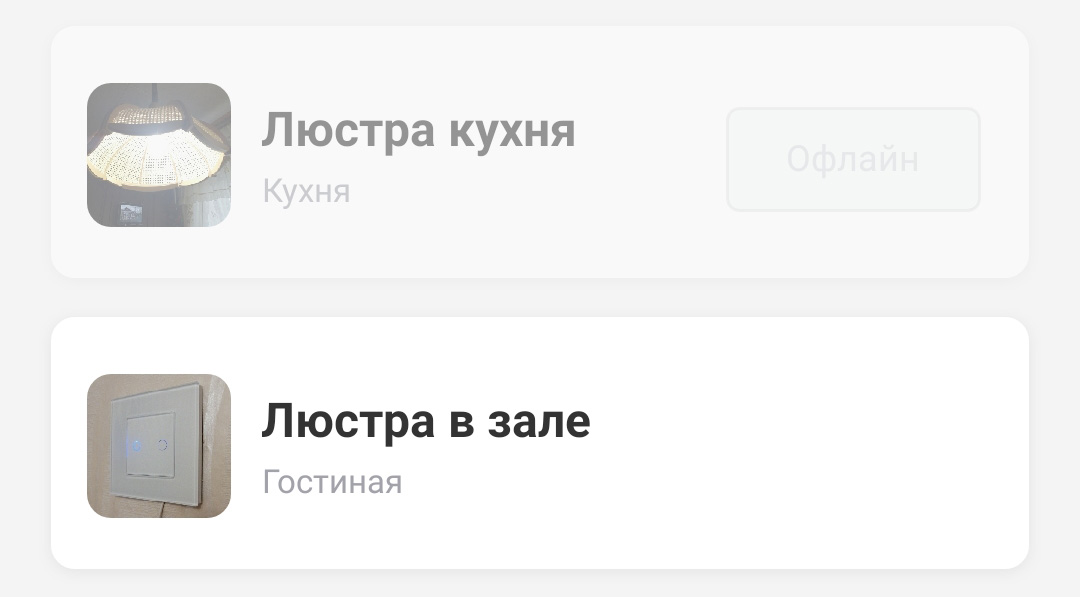

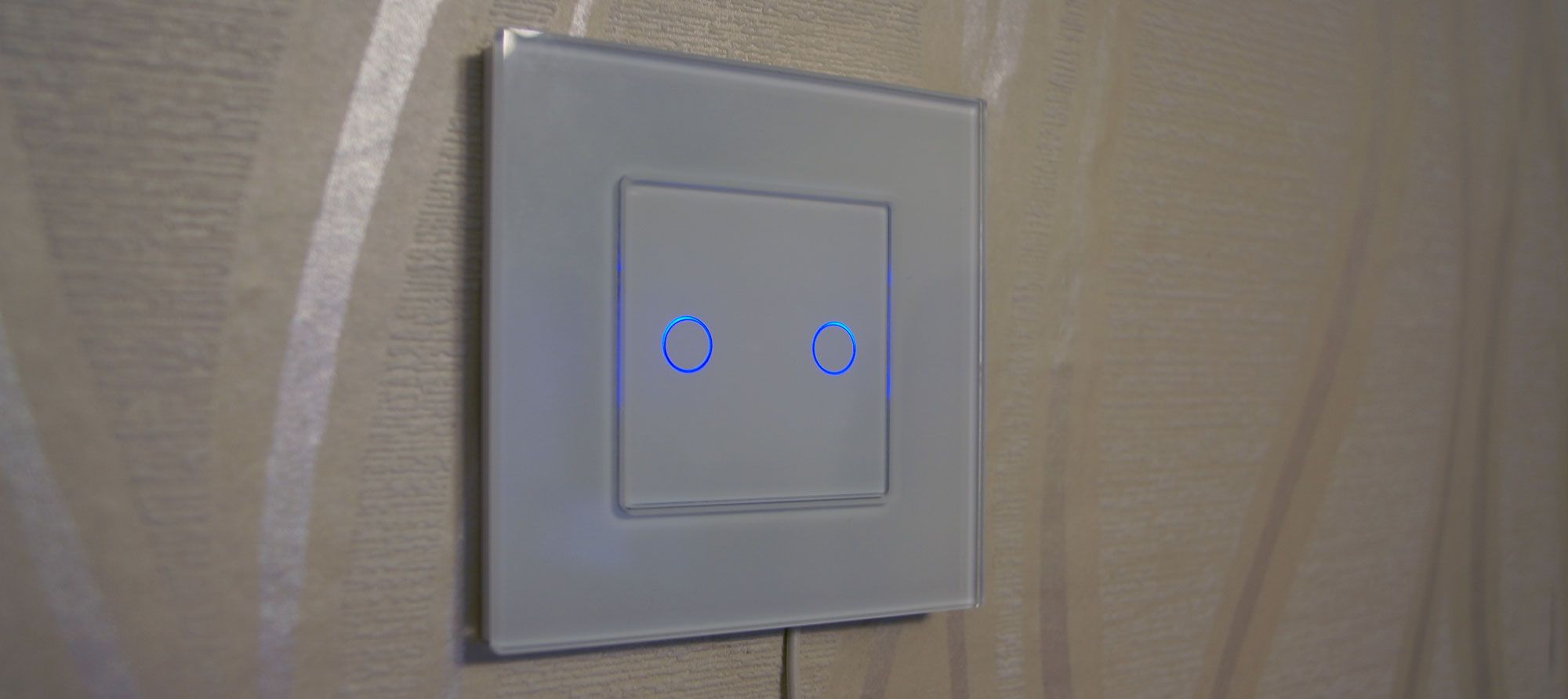

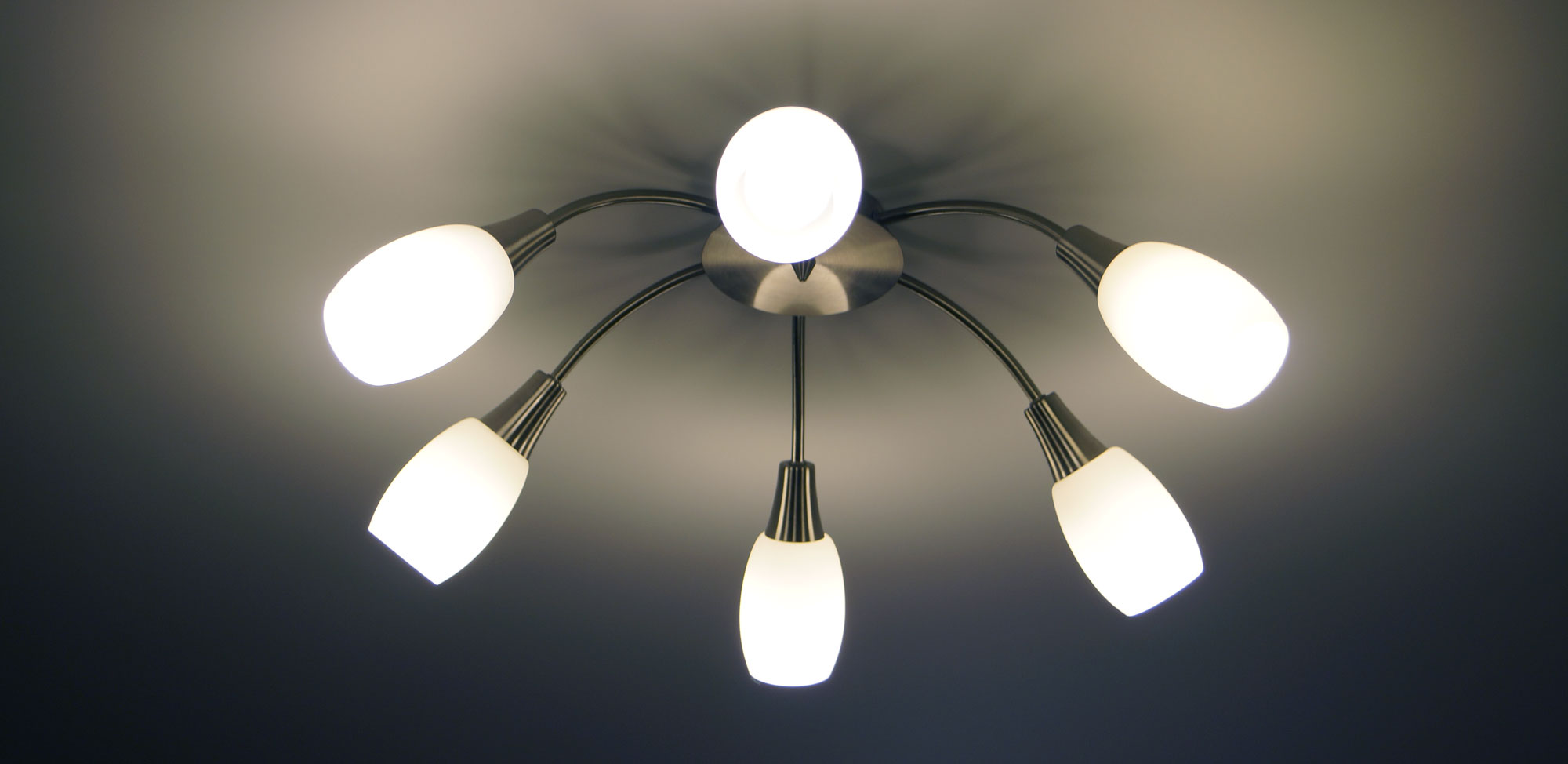

Но основные испытания впереди. Когда-то, давным-давно, в одной из комнат квартиры имелась двухрежимная люстра. Еще производства СССР, разумеется. И с советским же двухклавишным переключателем. Хочешь тускло? Один щелчок. Хочешь ярко? Второй щелчок. Но впоследствии почти все люстры стали почему-то однорежимными, хоть и имели по нескольку ламп. Подумалось: а почему бы не тряхнуть стариной? Восстановить былое, переделав шестирожковую однорежимную люстру в двухрежимную. Это оказалось несложно сделать, 15 минут возни с внутренней проводкой люстры. Но стенной выключатель — это совсем другое дело. Забегая вперед, признаемся: было убито полдня.

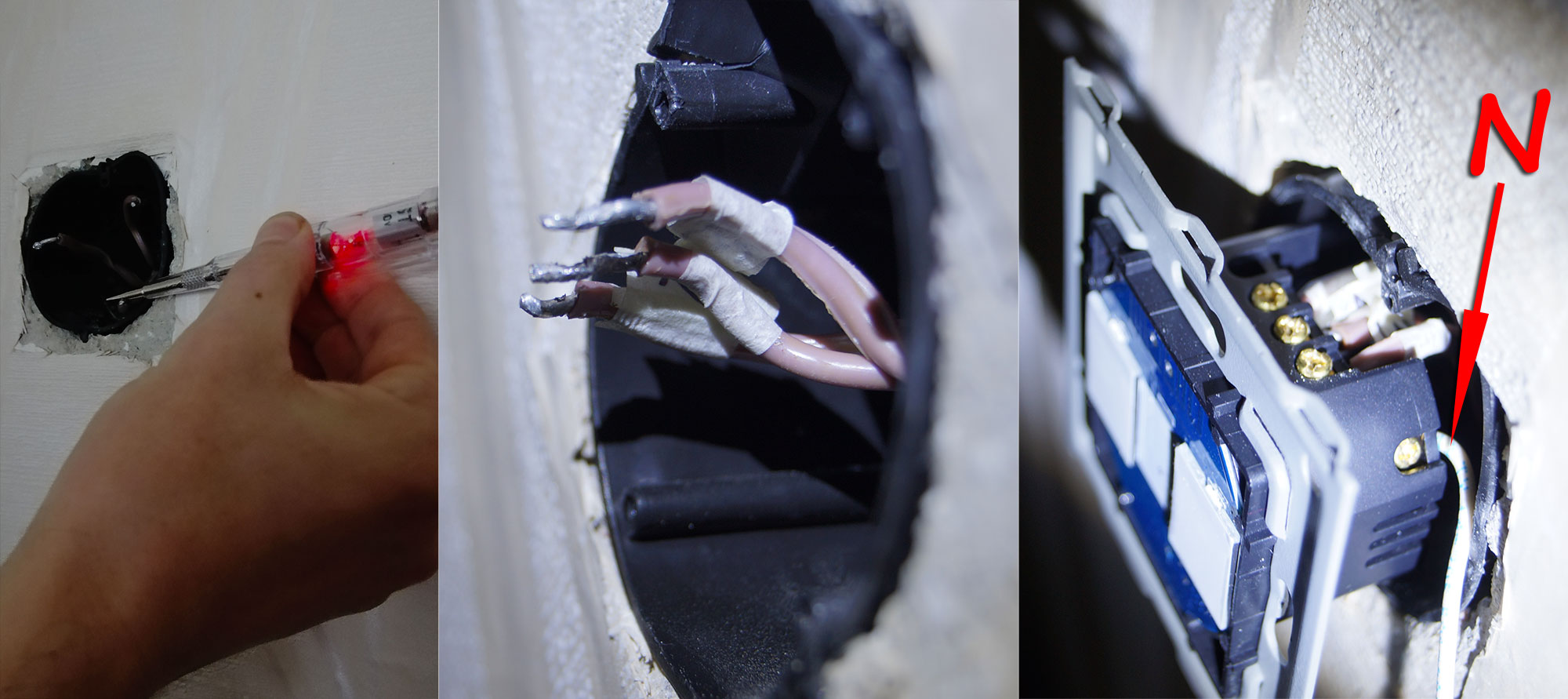

Во-первых, ни один купленный подрозетник никак не желал втискиваться в криво сформованное углубление, которое к тому же еще и уходит внутрь стены не под прямым углом, а наискосок. Все прежние выключатели крепились по старинке, двумя винтовыми распорками — проблем не было. Но наш выключатель требует наличия подрозетника, по-иному его не вмонтируешь. Разносить вхлам свежеотремонтированную железобетонную стену перфоратором почему-то не хочется. С большим трудом, с помощью зубила и молотка, подрозетник все же был втиснут в посадочное место, хоть и принял забавную форму. Однако самое трудное оказалось впереди. В далеких 80-х годах прошлого века электромонтажники не предполагали, что выключателю, кроме фазного провода, может понадобиться еще и нулевой. Поэтому делали просто: в подрозеточное пространство входил фазный провод, остальные жилы (в нашем случае две, поскольку люстра двухрежимная) тянулись к люстре, внутри стены, уходя в потолок. При этом нулевой провод прокладывался к люстре прямо из раздаточного короба, углубления в стене под самым потолком. Добраться до короба теперь почти невозможно: припотолочное пространство давно перекрыто натяжными потолками. Пришлось поступить некрасиво: кинуть ноль от ближайшей розетки. Тонким проводом, потребление-то здесь смехотворное.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Впрочем, проводочек этот совершенно не бросается в глаза. А если бросается… Что ж, глаза можно и закрыть.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Hiper IoT Switch T02G

Зато результат: полностью управляемая люстра с двумя режимами свечения.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

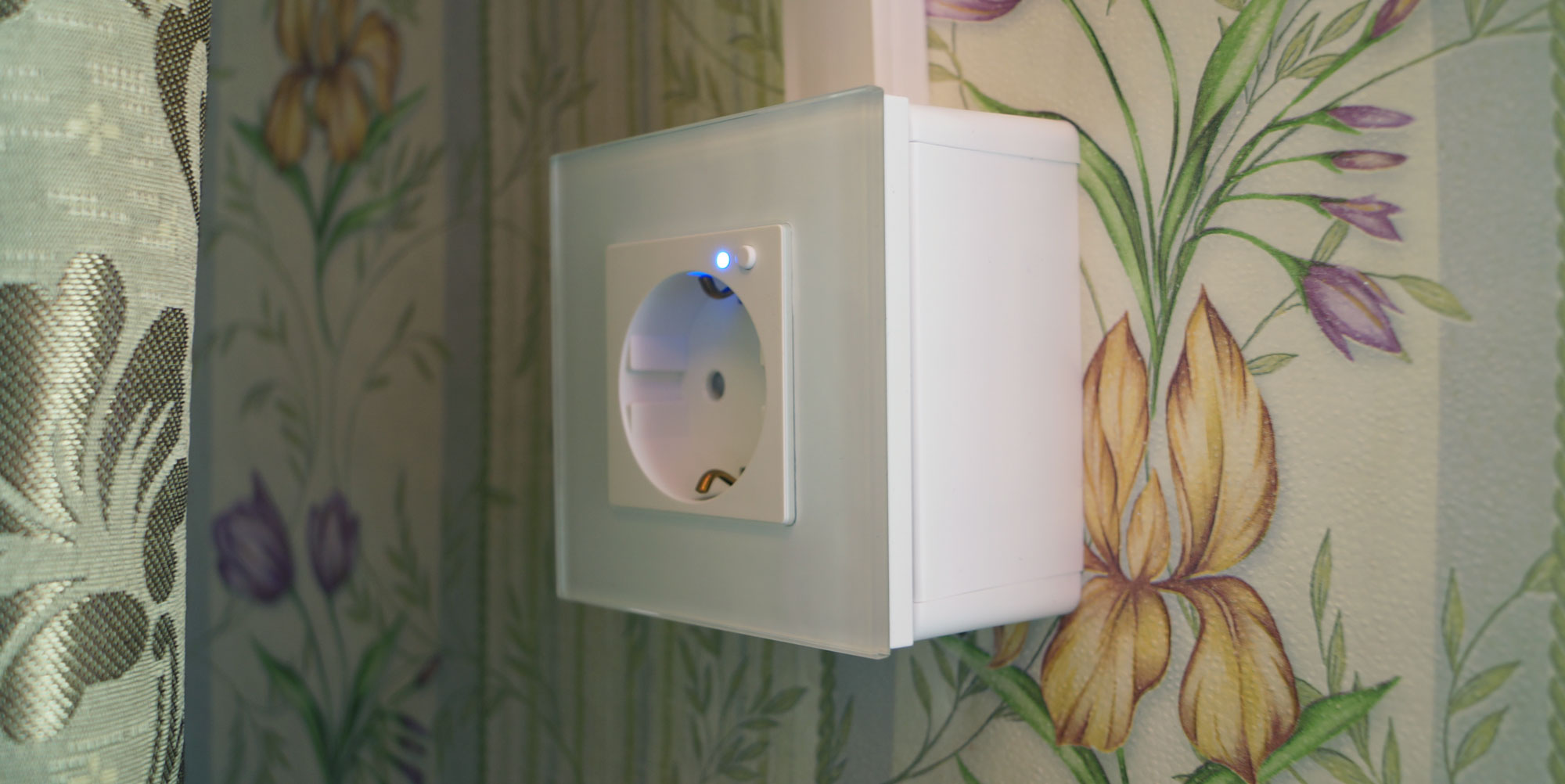

Со вторым гаджетом, который тоже предназначен для скрытой проводки, мы поступили много проще. Было решено отказаться от борьбы с железобетонными стенами. К тому же, в деревенском доме требовалась умная розетка — не одной квартире быть умной, дом тоже хочет. Для этого был приобретен подрозетник для внешней проводки. Оказывается, и такие есть. В итоге монтаж не занял и получаса.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Розетка будет питать электричеством целый комплекс из трех устройств: телевизор, спутниковый приемник и инфракрасный передатчик Hiper IoT IR2. Мы его разместили под телевизором, поближе к потенциальным получателям сигнала, хотя, как впоследствии выяснилось, особо переживать за место размещения не стоит: мощность его инфракрасных светодиодов выше всяких похвал.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Покончив с установкой имеющихся устройств, пора изучить процесс подключения некоторых из них. Не всех, в этом нет смысла, поскольку ввод в работу разных модулей осуществляется однотипно.

Настройка

Итак, все устройства нашли свое место, установлены и готовы к работе. Осталось задействовать их мозги, научить разным фокусам и включить в общую систему. Считается, что такими устройствами управляет пользователь. На самом деле он лишь дает команды, а все управление производится через облако. Нет интернета — нет и управления. Следовательно, прежде всего эти устройства нужно подключить к облачному сервису.

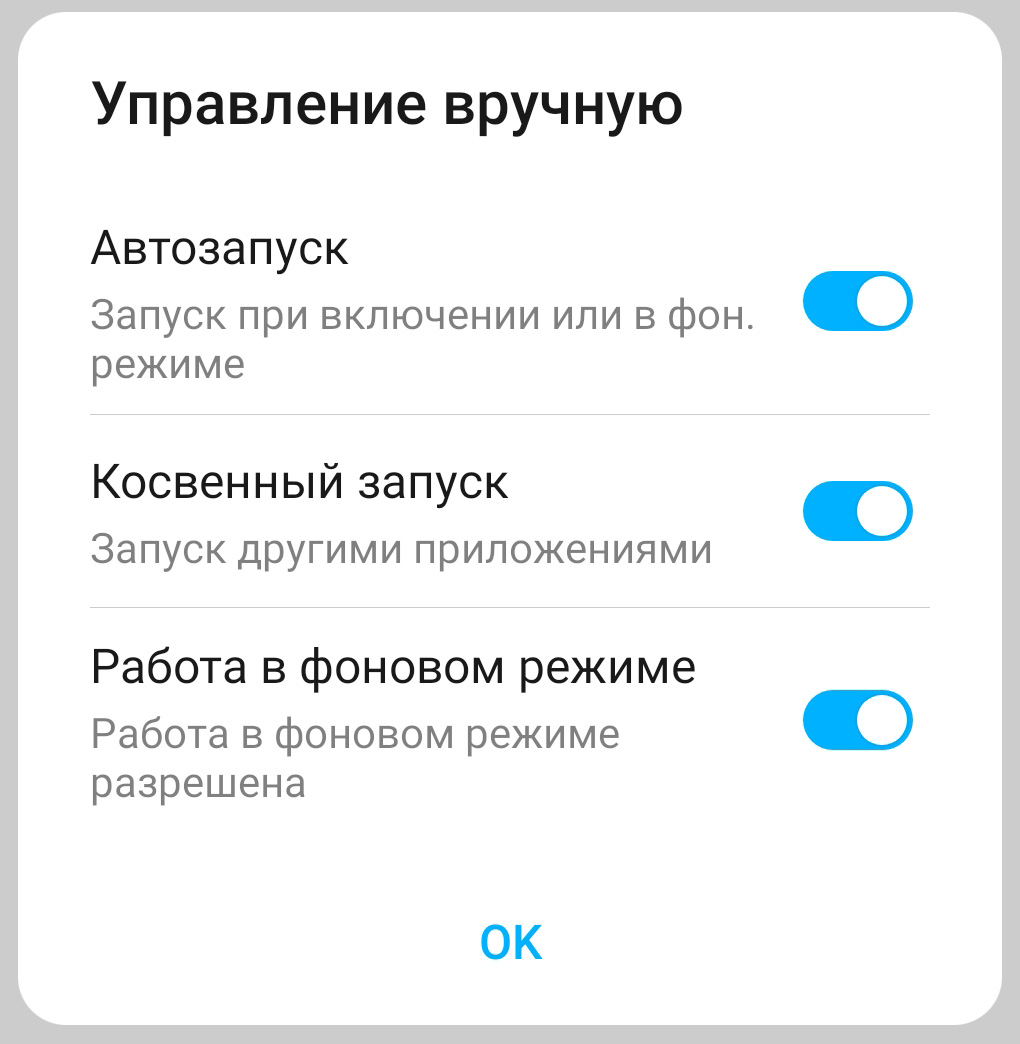

Прежде всего нужно установить на смартфон или планшет приложение Hiper IoT (версия для Android, версия для iOS). Крайне желательно дать ему все предлагаемые разрешения, иначе вы можете утерять часть работоспособности.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

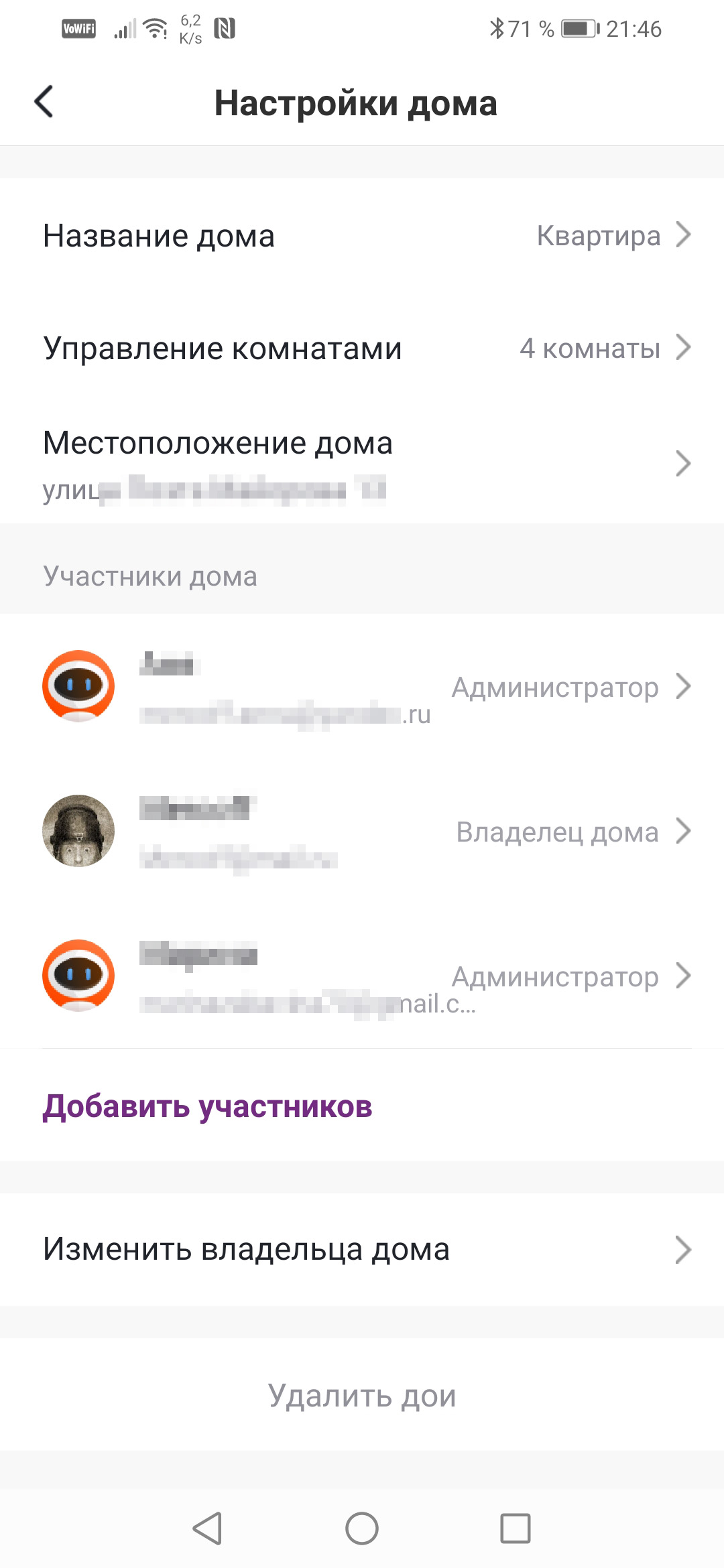

При первом запуске приложения необходима регистрация в системе, это не займет и минуты. Следующим логичным шагом будет создание домов и комнат в них. Было решено обойтись одним домом с несколькими комнатами. А чтоб не куковать в этом виртуальном доме в одиночку, мы добавили парочку пользователей, наделив их правами администраторов. Пусть развлекаются. Кстати, добавление пользователей производится несколькими разными путями, что значительно упрощает процесс.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Вот теперь можно приступать к добавлению устройств. Их в копилке Hiper огромное количество. Все они разбиты по тематическим категориям, отыскать нужное не составит труда. Если же возникли затруднения, то к услугам пользователя в приложении имеется возможность автоматического добавления модулей путем сканирования локальной сети.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

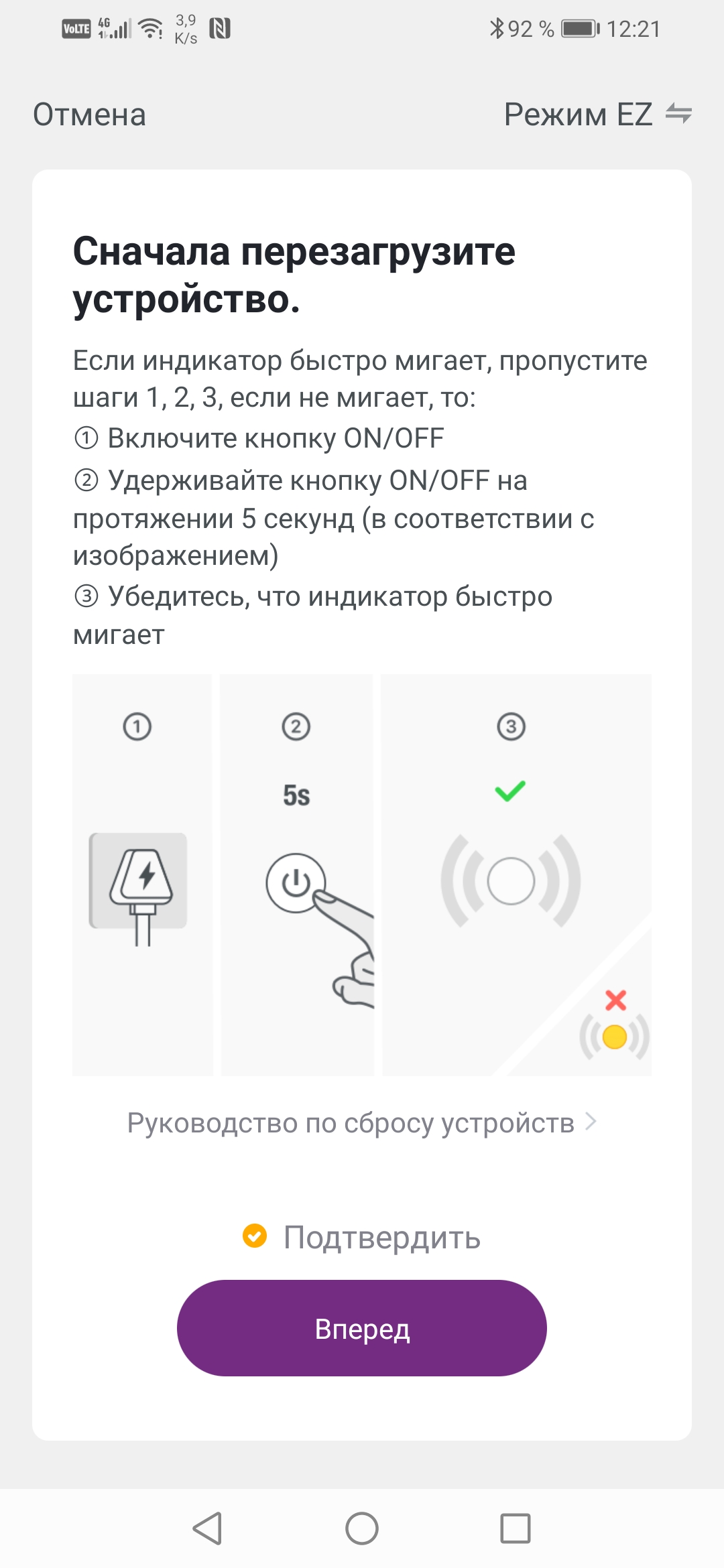

Как уже говорилось, процесс подключения устройств однотипен, различия кроются лишь в способе перевода гаджета в режим сопряжения. Так, например, чтобы умная лампа переключилась в такой режим, ее нужно трижды выключить и включить. Именно так, а не наоборот. То есть перед тем, как щелкать выключателем или оперировать с электрической вилкой, нужно убедиться, что лампа включена и светится. А теперь трижды: выкл. — вкл., выкл. — вкл., выкл. — вкл. Поначалу это бывает трудно сделать, и лишь после нескольких неудачных попыток понимаешь, что выкл./вкл. нужно производить не спеша, с секундным интервалом. Когда лампочка поймет, что от нее требуется, она кратко мигнет, чуть задумается и перейдет в режим апатичного стробоскопа, мигая с частотой раз в секунду, причем на полной яркости (берегите глаза!). Это означает, что лампа ждет инициализации.

С устройствами, которые имеют в своей конструкции кнопку, все гораздо проще: достаточно удерживать эту кнопку нажатой пять и более секунд. Находящийся где-то рядом светодиод станет мигать — модуль готов к подключению.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Благодаря пошаговому мастеру подключения, дальнейшие (заключительные) этапы обязательно пройдут без запинки.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Но имейте в виду: устройства работают только с Wi-Fi в диапазоне 2,4 ГГц. Более скоростной и «продвинутый» 5-гигагерцовый диапазон гаджетами не поддерживается. И этому есть вполне логичное объяснение: умной лампочке не требуется высокая скорость передачи данных, умной лампочке не нужно смотреть кино с битрейтом 100 Мбит/с и более. Единственное, что требуется умной лампочке (розетке, чайнику и т. д.) — это максимальный радиус уверенного приема. А он у диапазона 2,4 ГГц выше, чем у 5 ГГц.

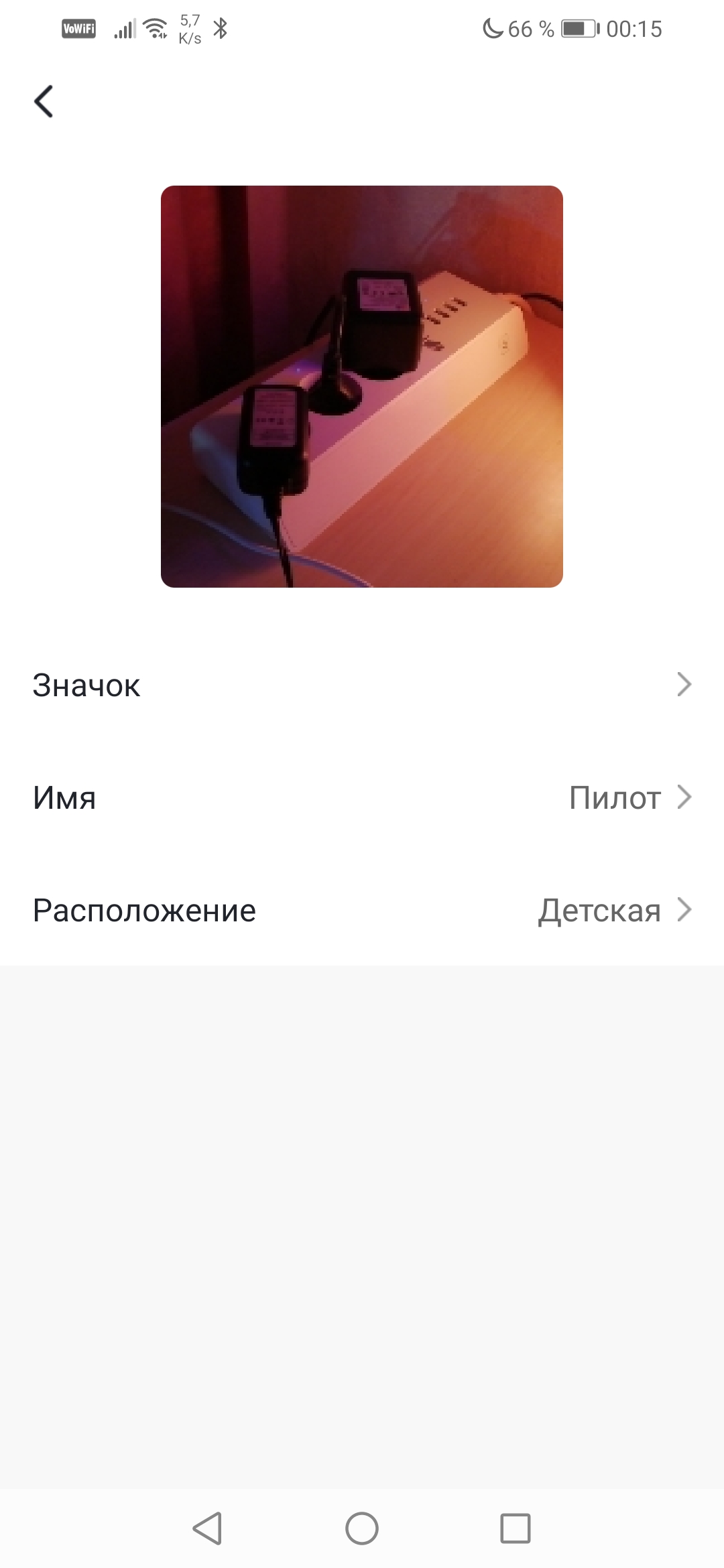

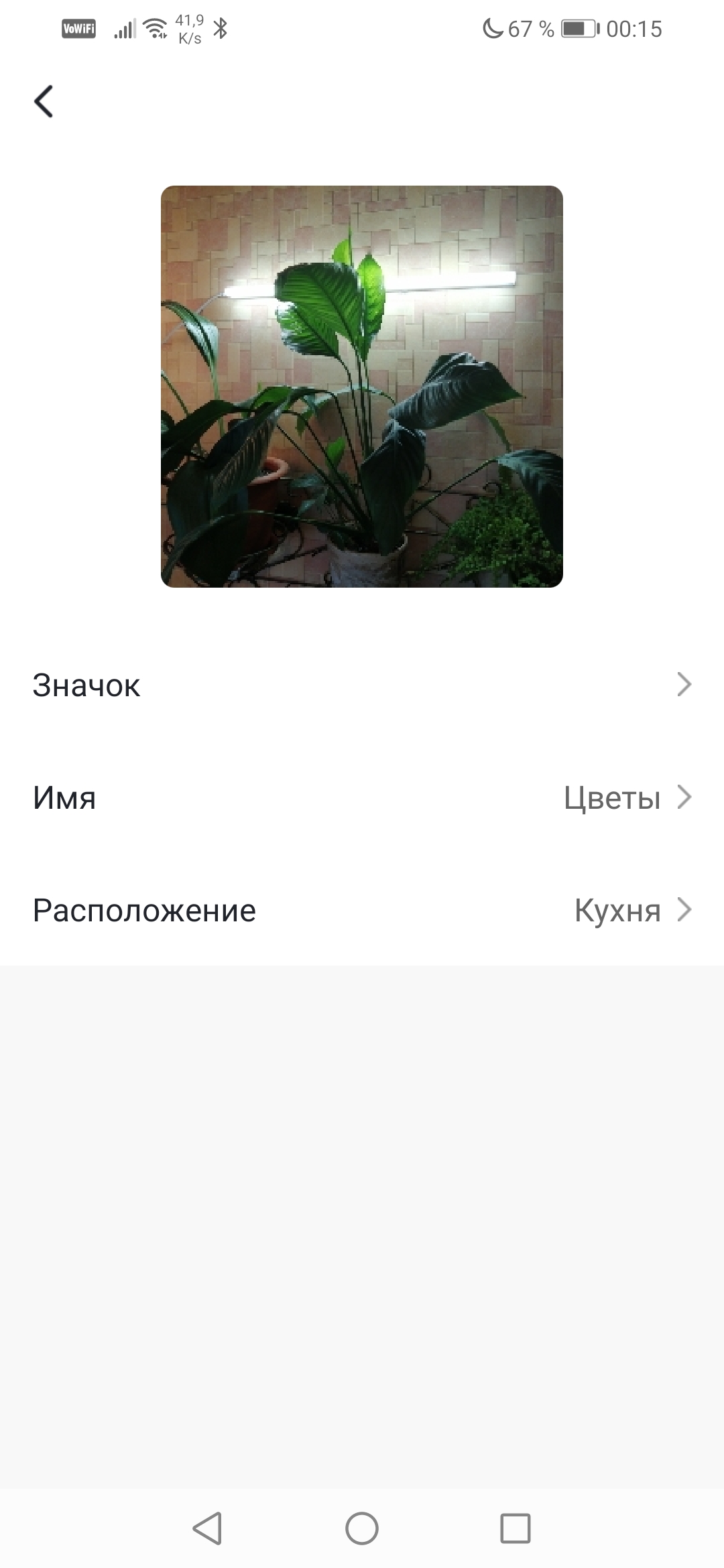

После того, как устройство появилось в виртуальной комнате, его можно переименовать, «переместить» в нужную комнату, а также изменить значок. В качестве иконки можно использовать даже фотографию устройства или прибора, которым это устройство управляет. Очень наглядно получается. Если название выбрано не слишком удачно, то уж по фотографии наверняка поймешь, что это за устройство такое и где оно находится.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Просмотр подключенных устройств возможен в разных режимах и с разными типами сортировки. Любое устройство всегда разрешается переместить из одной комнаты в другую, отредактировать его свойства или вовсе удалить из Дома.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Если у пользователя сработала многолетняя привычка выключать за собой свет, и какое-то устройство осталось без питания, то оно приобретет статус офлайн, отображаясь в списке устройств как неактивное. Такими устройствами обычно являются лампочки.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Кстати, о настройках гаджетов. Все они настолько же разные, насколько неодинаковы сами устройства, что вполне естественно. Так, RGB-лампочка имеет инструменты для регулировки цвета, яркости и температуры белого, в то время как у эдисоновской лампы настроек цвета нет. Розетка-переходник обладает встроенным счетчиком энергии, а у встраиваемой розетки подобная функция отсутствует.

Требуется отметить важный момент: некоторые устройства, управляющие передачей энергии (розетки, переключатели), имеют настройку, которая определяет поведение гаджета после сбоя. Под сбоем тут следует понимать только одно: внезапное отключение электроэнергии с последующим включением. Как должен вести себя прибор? Должен ли он включиться или, наоборот, перейти в состояние выкл.? Наверняка многие сталкивались с тем, что после отключения/включения электричества некоторые домашние приборы (плееры, усилители и т. д.) самовольно включаются и остаются включенными. Чтобы такого не происходило, в рассматриваемых устройствах имеется настройка, позволяющая вручную установить статус прибора после перезагрузки: оставаться выключенным, включиться, либо перейти в режим, предшествовавший незапланированному отключению. Если такой настройки в устройстве не имеется — это означает, что данный прибор при включении самостоятельно перейдет в режим выкл.

У каждого устройства Hiper имеются и другие вкладки настроек: информация и проверка обновлений прошивки. Кстати, в пункте Информация об устройстве всегда отображается внешний IP-адрес, с которого гаджет соединяется с облачным сервисом.

Прочие настройки, которые можно найти на их страничках в приложении, не относятся к функциям самих устройств. Различные таймеры, счетчики энергии или сценарии. Они используются во время эксплуатации приборов, а значит, будут рассмотрены в следующей главе.

Эксплуатация

Демонстрировать работу устройств вряд ли имеет смысл: умные лампочки или розетки включаются и выключаются точно так, как и любая обычная лампочка или розетка. Тут важно другое: время реакции на команду. Да, следует признать: это время целиком зависит от качества связи. В обычных условиях квартиры или дома с Wi-Fi-интернетом задержка реакции прибора на ту или иную команду практически отсутствует.

Главное, что происходит в процессе эксплуатации этих умных штучек — деформация сознания и поведения. Постепенно начинаешь постигать вещь, казавшуюся ранее жуткой: дотянуться до смартфона и сделать пару щелчков, чтобы выключить свет — это гораздо проще, чем вставать, куда-то идти, наклоняться или производить другие физические упражнения. А дать голосовую команду — еще проще. Спору нет, со временем это плохо скажется на физической форме. Но часто возникают ситуации, когда руки банально чем-то заняты, да и, в конце концов, почему мы забываем о людях с ограниченными возможностями?

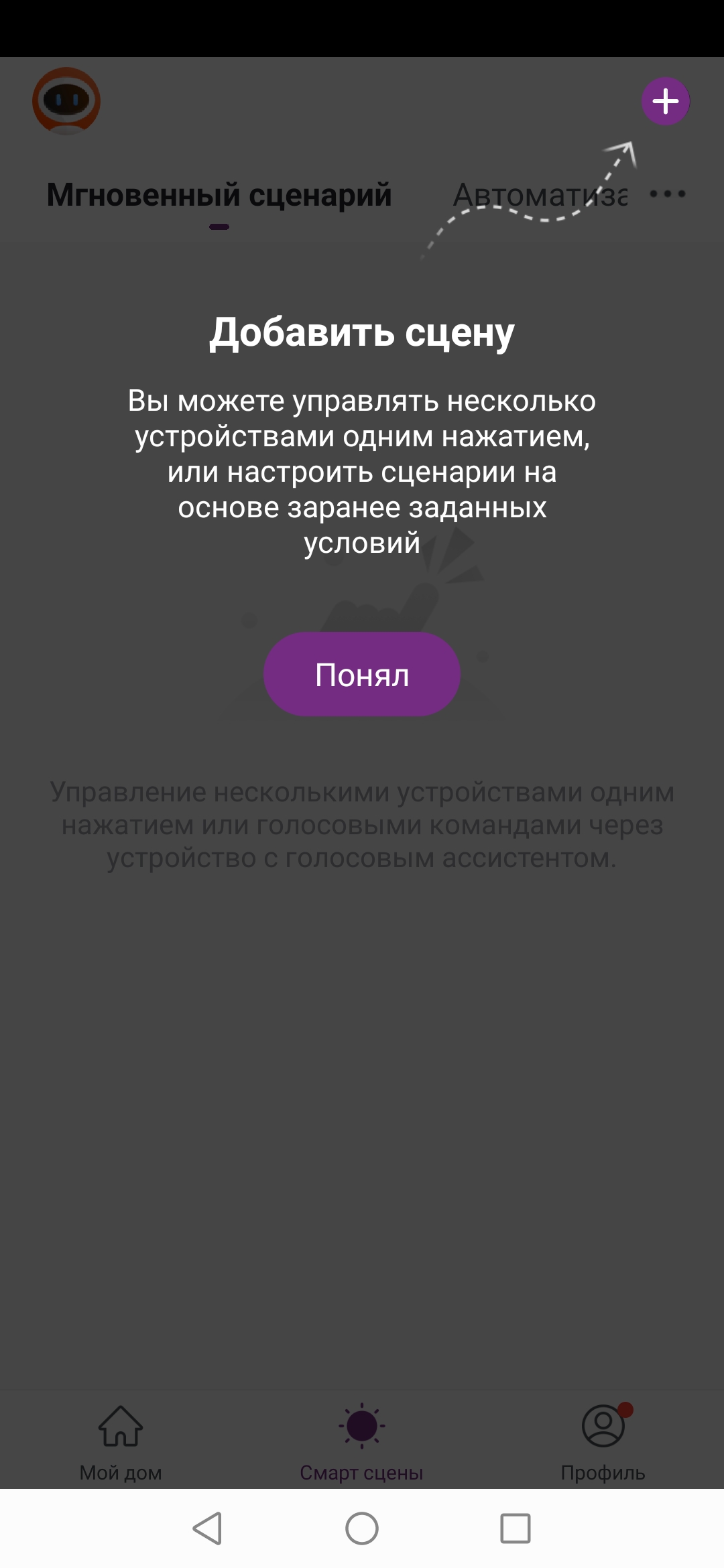

Но даже и такие действия, как тычки в дисплей смартфона или голосовая команда, все равно остаются непосредственным управлением. Ведь для его реализации нужно совершить какие-то действия. Совсем другое дело — автоматизация управления. Автоматизировать буквально все не получится, да этого и не требуется в обычной жизни. Но такие мелочи, как автоматическое освещение для цветов (пример, приводившийся ранее), или срабатывание либо выключение какого-то прибора по сигналу датчика или команде из сценария — подобные пустяковины, отнимающие время, сами напрашиваются на автоматизацию.

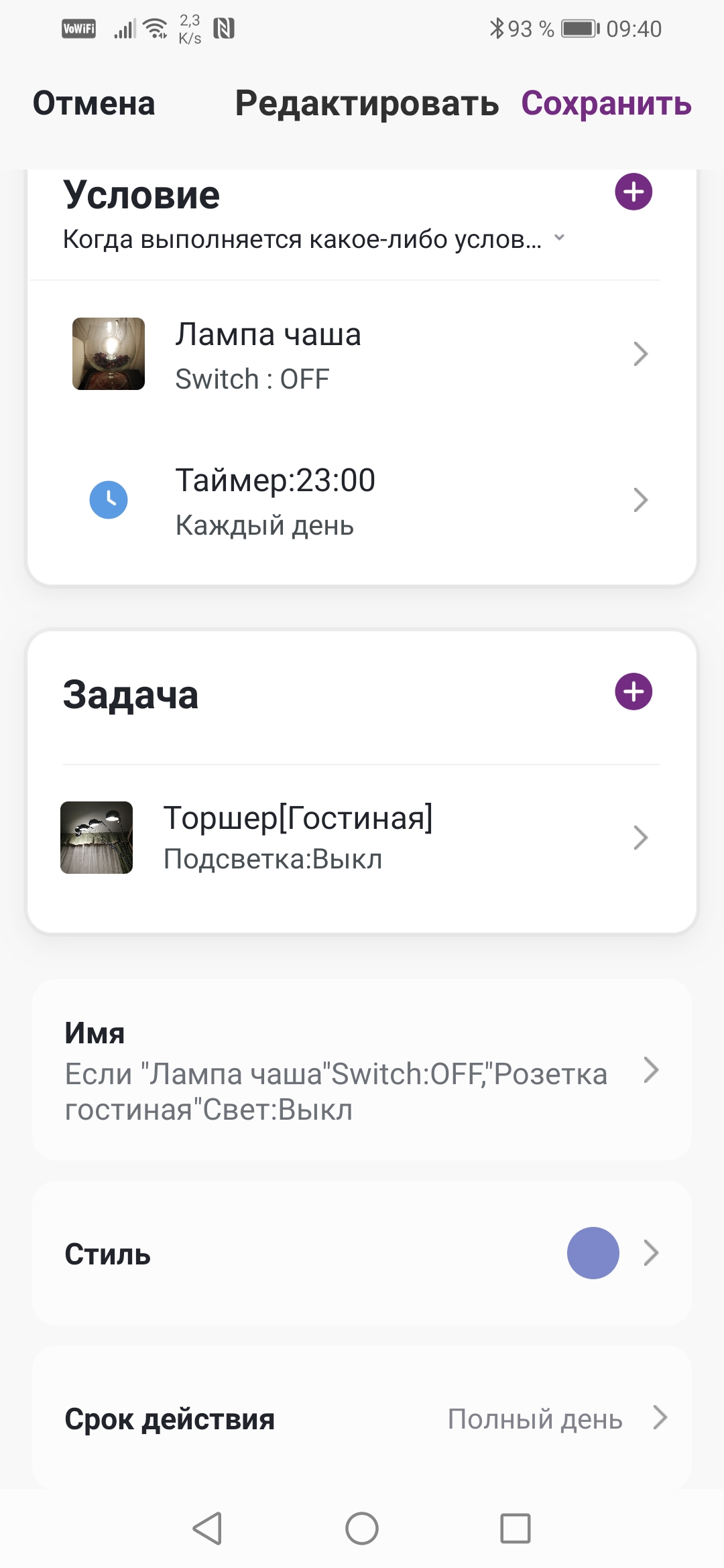

Один из примеров — освещение для цветов — мы приводили ранее. Другой пример — автоматизация включения или выключения приборов с заданным условием. Например, если вы собрались посмотреть фильм и включили бра (в полной темноте смотреть не рекомендуется), то второе бра должно включиться автоматически. И точно так же, автоматически, выключиться, когда вы уходите из комнаты и выключили один из источников света. Как это можно сделать? Теперь, с умными устройствами — очень просто. Достаточно владеть программированием на уровне детского сада, которое состоит из двух модулей: Если и Тогда. Например, если лампа такая-то выключена, тогда следует выключить и розетку. К этим сценариям можно добавить и другие, их может быть сколько угодно. Например, добавить еще и таймер, чтобы розетка выключилась при наступлении определенного времени, несмотря на то, что первое правило не исполнено (лампочка такая-то не выключена). Каждое правило (сценарий) легко редактируется, внести в них изменения или вовсе удалить не составляет никакого труда. А при желании выполнение этих сценариев может быть приостановлено, для чего на иконке сценария имеется переключатель. Как видим, программная часть очень тщательно продумана.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

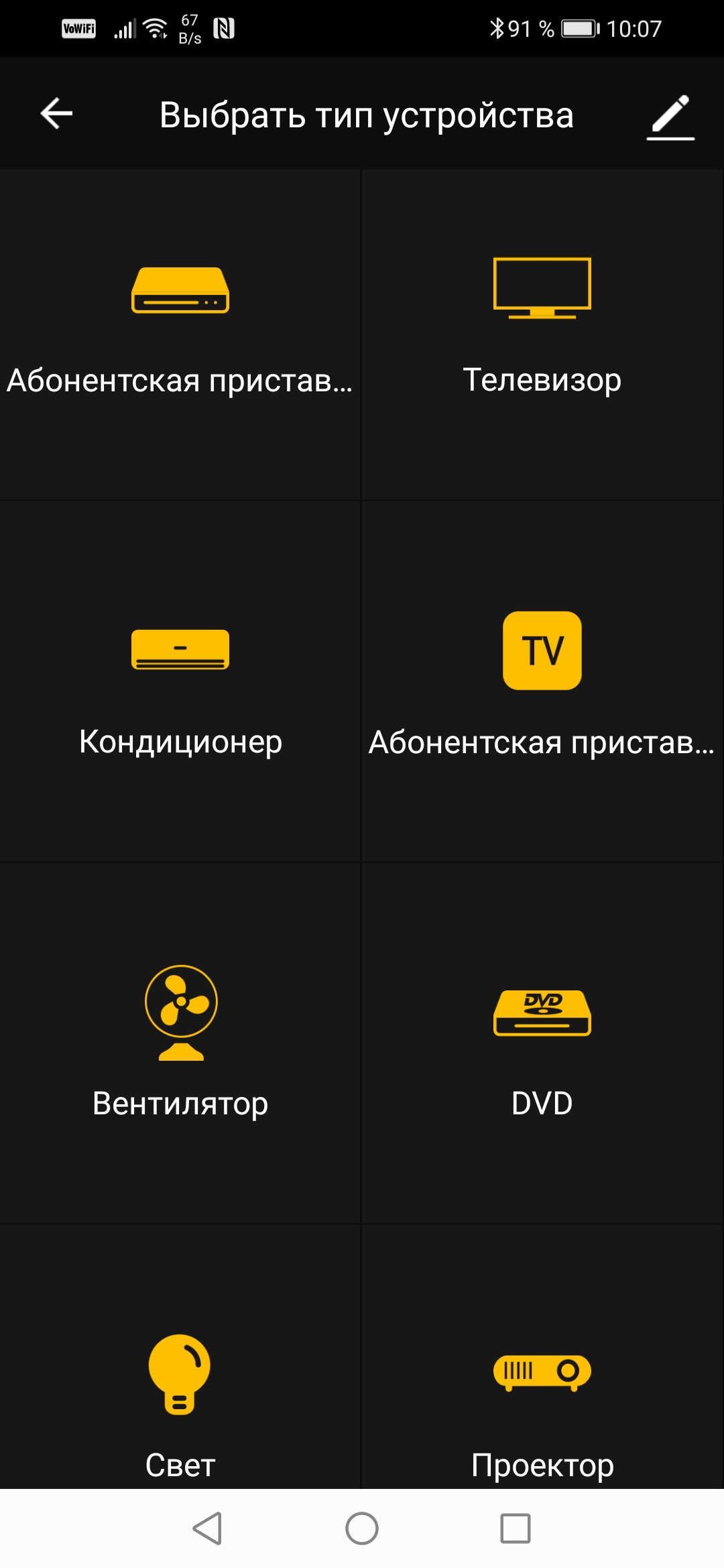

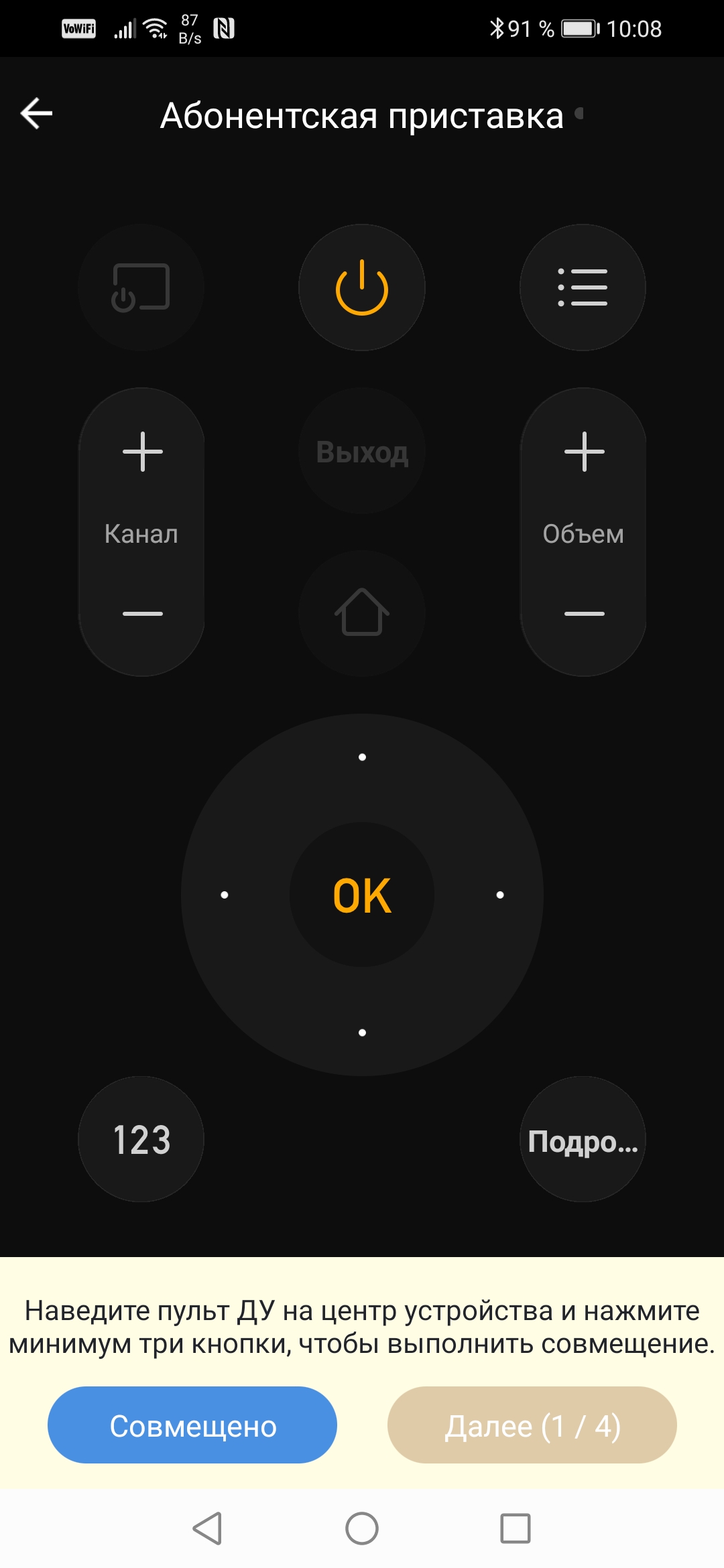

Самым «навороченным» модулем, наверное, можно считать умный инфракрасный передатчик. В том смысле, что с его помощью можно управлять чем угодно, лишь бы это «что-то» имело инфракрасный приемник и находилось в одном помещении с передатчиком. Телевизор, вентилятор, пылесос, камера, кондиционер, плеер, увлажнитель воздуха, аудиосистема и т. д. Передатчик имитирует команды «родных» пультов устройств, в программном модуле имеется огромнейший список типов гаджетов, разбитый по категориям назначения. Каждая категория, в свою очередь, поделена на бренды и на модели. Всего этого добра настолько много, что в нем нетрудно потеряться.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

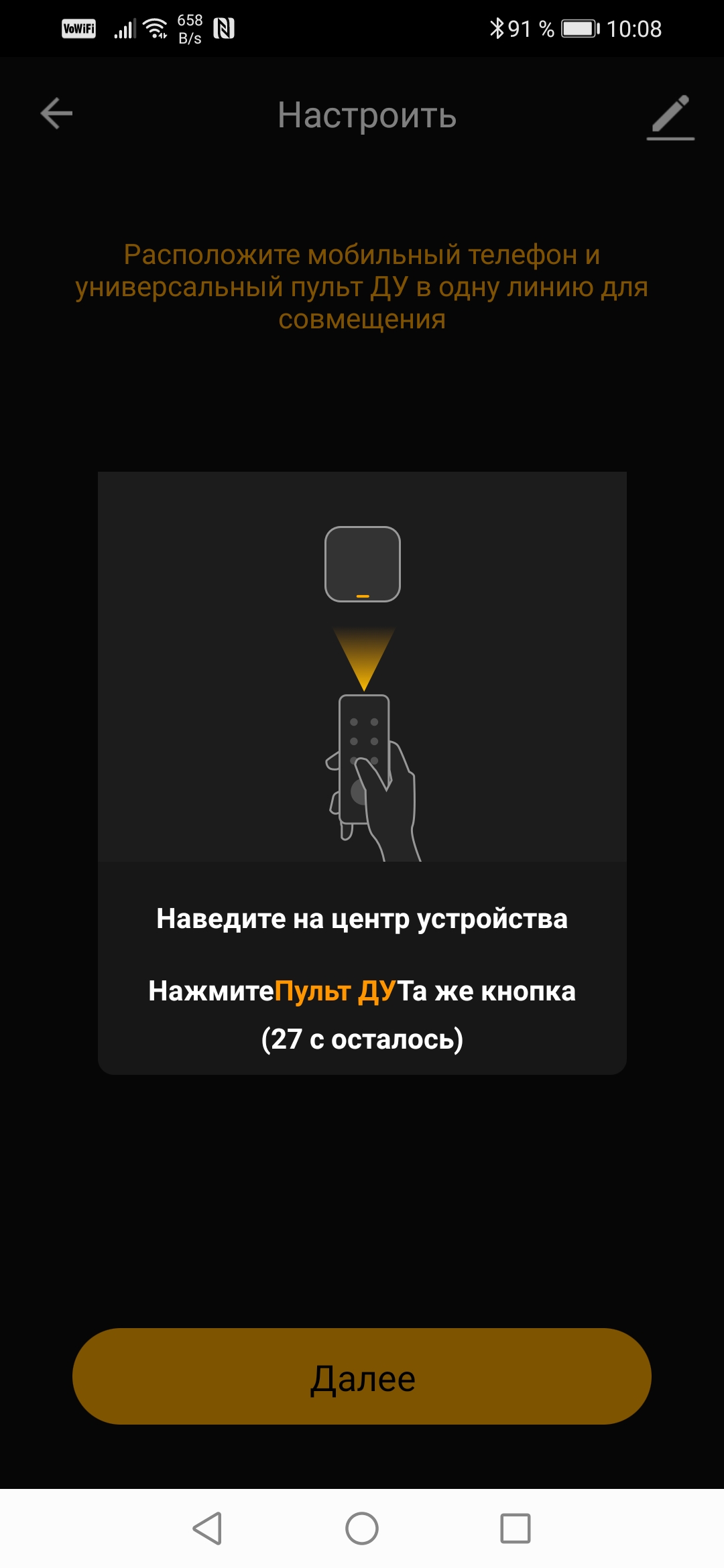

Иногда кажется проще вручную научить передатчик командам. Это крайне несложно, достаточно поднести исходный пульт к обучаемому передатчику и нажать нужную кнопку. И — пожалуйста, в вашем личном списке появилась новая кнопка, которую можно назвать как угодно.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях
Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Прямое управление бытовой техникой с помощью такого пульта, когда пользователь находится в этом же помещении — это слишком банально. Ценность технологии состоит в том, что эту технику можно включать или выключать, находясь где угодно. В нашем случае был найден идеальный, самый практичный сценарий использования передатчика. Вот уж действительно, лучше не придумаешь.

Наверное, многие сталкиваются с тем, что пожилые родственники или знакомые оказываются не в силах совладать с современной техникой. Например, в отличие от микроволновки, у ТВ-пульта не одна и не две кнопки. Их под сотню! Нажав ненароком половину из этих кнопок, очень легко сбить настройки или переключить режим. Например, изменить действующий вход телевизора на какой-то другой. Автор сталкивается с этим чуть не каждую неделю, а «вернуть как было» по телефону — задача почти нерешаемая. Теперь же это делается элементарно, достаточно ткнуть на экране смартфона в иконку созданного сценария.

Конечно, предусмотреть абсолютно все ситуации — невозможно. Теща вполне могла случайно нажать любую другую кнопку. В таком случае здорово помогла бы камера, изображение с которой помогло бы решить задачу удаленно, но уже в ручном режиме. Такие камеры тоже имеются в копилке модулей Hiper.

Кстати, что насчет радиуса действия этого ИК-передатчика? Мы не оговорились, сказав, что контролируемому прибору достаточно находиться в одном помещении с ним. Даже большом помещении. А возможно, даже в соседней комнате, лишь бы не было физических преград, непреодолимых для ИК-лучей. Ведь эти лучи могут передавать командный код не только при «прямой наводке» пульта на датчик, но и с помощью переотражений от объектов: стен, потолка, мебели и т. д. И чем мощнее передатчик, тем дальше «добивают» команды. Невооруженным глазом эти лучи не разглядишь, но их источник легко определяется с помощью обычной видеокамеры. Таким образом мы выяснили, что в ИК-передатчике Hiper встроен не один, а сразу три мощных инфракрасных диода, которые «смотрят» чуть в разные стороны.

Хотелось бы отметить еще один момент, ведь от него зависит работоспособность каждого модуля умного дома. Речь о Wi-Fi-связи, с помощью которой управляются гаджеты. Устойчивость, постоянство этой связи — второе по важности условие после наличия питания. Определить дальность проще всего наглядным экспериментом, провести который не составило труда.

Выставив на улицу роутер, мы установили в автомобиле умную лампу, запитав ее от автомобильного инвертора на 220 вольт. Теперь, понемногу сдавая задним ходом, можно оценить дальнобойность Wi-Fi-соединения между лампой и роутером. Кстати, в данном случае нужно учитывать наличие преграды между лампой и роутером. Это лобовое стекло с тонировкой, которое уменьшает эффективное расстояние связи до 50%. Из-за этого наш смартфон уже через 15-20 метров перестал принимать сигнал от роутера и переключился на мобильную передачу данных. Однако лампочка уверенно продолжала держать связь даже на расстоянии 40 метров от роутера.

Что это означает? В первую очередь уверенность в постоянном наличии связи умного гаджета с внешним миром. Даже если устройство расположено далеко от маршруризатора.

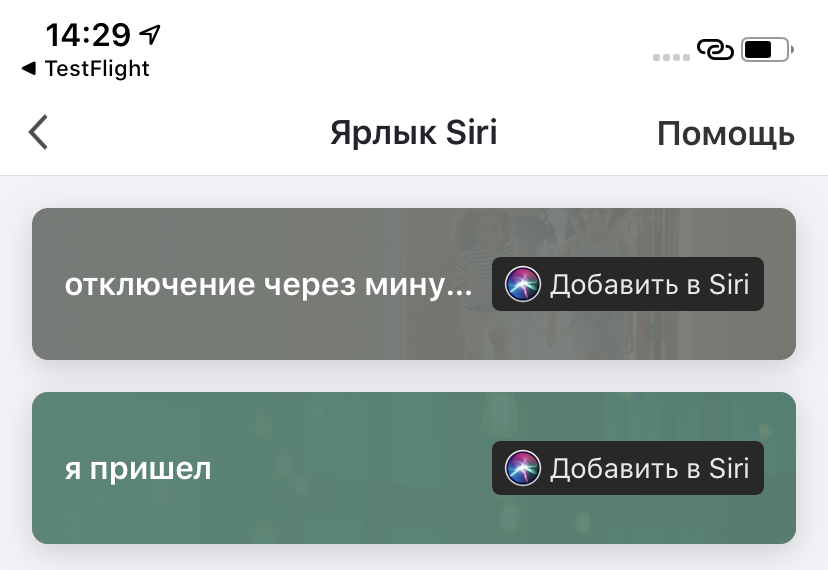

Наконец, вкусное: голосовое управление. Всяких «распознавалок» нынче — не одна и не две. Список сервисов, поддерживаемых устройствами Hiper, включает в себя шесть наименований: Алиса, Apple Siri, Маруся, Умный дом МТС, Google Assistant и Amazon Alexa (в России этот сервис не работает).

Каждый голосовой ассистент связан с фирменным облачным сервисом, откуда, собственно, и исходят все команды. Некоторые сервисы уже указаны в приложении Hiper IoT, и здесь потребуется лишь авторизация.

Система умного дома Hiper IoT: подробное тестирование в реальных условиях

Другие же сервисы, не перечисленные в приложении, требуется установить на мобильное устройство и заиметь в них учетную запись. Теперь достаточно отыскать в них нужный раздел и можно начинать подключение устройств. Этот процесс чуточку похож на подключение устройств в приложении Hiper, хотя и присутствуют некоторые отличия.

Есть и особенность: список поддерживаемых устройств в этих голосовых сервисах может оказаться скромнее, чем в Hiper IoT, но разработчики гаджетов делают все, чтобы их новинки появились везде и всюду, в каждом голосовом ассистенте.

Выводы

Знакомство с модулями Hiper IoT оказалось не только познавательным. Теперь-то можно отвергнуть сомнения, высказываемые на разных форумах и прочих ресурсах в отношении умных домов: слабая Wi-Fi-связь (это не так), отсутствие практической пользы (вдвойне не так), дороговизна в приобретении и обслуживании (совершенно не так). Попутно выяснилось немало положительных особенностей, о существовании которых многие даже не подозревают:

  • несложный процесс подключения модулей
  • интеграция со множеством разных экосистем
  • бесчисленное количество сценариев использования

Новый год еще не скоро. Но если к тому времени устройства будут у нас на руках, то непременно обыграем такой сценарий: — Елочка, зажгись! И гирлянды непременно включатся.

Опубликовано: 30 ноября 2020
↓
